...как юный разрушитель превращается в юного радиолюбителя.

Модераторы: Radiomann, Gnat

ВК
Сообщения: 429
Зарегистрирован: Вт июл 24, 2012 10:36 pm
Откуда: московская область

Сообщение ВК » Чт фев 09, 2017 2:17 am

Давно была у меня такая книга Е.Айсберга "Телевидение это просто". Это Ваш случай. Там всё прекрасно написано. Это целая серия книг про радиоэлектронику - "Радио это просто" и тд. Очень советую.
С Уважением, Валерий.

Алексей Сергеевич
Сообщения: 5037
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Чт фев 09, 2017 5:58 am

Чтобы облегчить юным и не только радиолюбителям, я сделал цветной калькулятор из бумаги для распознования номиналов резисторов. Сказать по правде я ничего нового не сделал, просто повторил.
По ссылке качественный растр и исходник вектор для корела.
НЕ стесняемся, пользуемся, не всегда есть интернет под рукой.
Я добавил название цвета на поле с цифрой, можно даже на ч/б принтере распечатать и пользоваться. Не забудьте за ламинировать, хоть обычным прозрачны скотчем.
ЗОЛОТО и СЕРЕБРО эти цвета не печатаются да и относят к классу точности. Стоят всегда позади ряда.
Удачи всем!

https://cloud.mail.ru/public/7sUX/CMmBvwgQQ


От себя поясню, на 4х полосный кодах, предпоследняя это самый маленький 4й диск, на котором обозначены омы, кило омы, мего омы.
То есть 3й диск в этом случае пропускаем.
Бордовый и коричневый одно и тоже подразумевается.

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Сообщение Andrey.I » Чт фев 09, 2017 11:41 pm

Medoff писал(а):И рекомендую начинать с транзисторов, низковольтных схем. А лампы в исключительных случаях и только в обесточенном состоянии, если надо включить, зови меня.
Добавлю:
Дети импульсивны, часто делают, а потом спрашивают- а, можно..?!!!
Поэтому, когда ламповая схема под напряжением ребёнок не должен ни при каких обстоятельствах дотянутся до нашего устройства, он может только наблюдать, ни в коем случаи не просим его помочь или что нибудь подержать, не оставляем одного. Помним на нас большая ответственность!
alex-551 писал(а):В последующем может пригодиться книга: Р.Сворень Шаг за шагом
Усилители и радиоузлы
изд. детская литература 1965г.
Здесь можно скачать семь книг Рудольфа Свореня:
http://publ.lib.ru/ARCHIVES/S/SVOREN'_R ... _R.A..html (чтобы открыть копируем ссылку в адресную строку)
Посмотрел, стоит почитать и взрослым радиолюбителям тоже, подача материала выше всякой похвалы.
Шаг 3а шагом
Усилители и радиоузлы
Издательство ДетскаЯ литература
Москва 1965

В этой книге рассказано о ламповых усилителях низкой частоты, громкоговорителях и их акустическом оформлении, о некоторых путях улучшения качества звучания радиоаппаратуры. Рассказ об основах радиоэлектроники и принципах усиления иллюстрируется схемами и описаниями радиолюбительских конструкций: радиограммофонов, высококачественных усилителей, простого школьного радиоузла, акустических агрегатов.
Издательство просит отзывы об этой книге присылать по адресу: Москва, А-47, ул. Горького, 43.
Дом детской книги.

Рисунки Н.Фролова
Обложка О.Айзмана
Чертежи В.Авдеевой, Б.Малышева, В.Микулинской, Г.Цаплина.

ОГЛАВЛЕНИЕ:
Глава I. ЗВУК
Вы тронули гитарную струну (4).
Звук на анализе (15).
«Я вас слушаю! (26).
Изумительная биологическая машина (32).
Дирижер взмахнул палочкой (44).
Глава II. БРИГАДА ПЕРЕВОДЧИКОВ
Что такое «плохо»? (62).
Все начинается с микрофона (74).
Громкоговоритель (82).
Внимание - ящик! (91).
Глава III. ОДНОТАКТНЫЕ УСИЛИТЕЛИ
Шаг назад (104).
Усилитель - каким он должен быть? (123).
Фильтры и тембры (130).
Фокусы с фазами (140).
Музыка в чемодане (154).
Глава IV. ДВУХТАКТНЫЕ УСИЛИТЕЛИ
А, В и АВ с единицами и двойками (177).
Усилительная схема «Тянитолкай» (184).
«Кру-гом!» (193).
От двух до пятидесяти (198).
Радиоузлы: вход и выход (204).
5 + 10 + сколько угодно (219).
Глава V. ВВВ-ВЫСОКАЯ ВЕРНОСТЬ ВОСПРОИЗВЕДЕНИЯ
Поиски и находки (231.)
Оркестр по частям (240).
Для чего человеку два уха? (248).
Самая ответственная операция (256).

Для среднего и старшего возраста
Сворень Рудольф Анатольевич
УСИЛИТЕЛИ И РАДИОУЗЛЫ
ВК писал(а):Давно была у меня такая книга Е.Айсберга "Телевидение это просто". Это Ваш случай. Там всё прекрасно написано. Это целая серия книг про радиоэлектронику - "Радио это просто" и тд. Очень советую.
Валерий спасибо!
Радио? Это очень просто! Е. Айсберга, начинали читать летом, книга классная. Хотел в сети найти все книги Айсберга в одном месте, пока не получилось.
Алексей Сергеевич
Алексей Сергеевич! Спасибо большое, обязательно изготовлю и подарю юному радиолюбителю от Вашего имени!)
С уважением, Андрей

Лаборант
Сообщения: 85
Зарегистрирован: Сб дек 12, 2015 8:31 am
Откуда: Киев

Сообщение Лаборант » Пт фев 10, 2017 12:36 am

Имхо. А ведь существует низковольтная ламповая схемотехника, при анодном от 4,5В. А также батарейные лампы.
Например как здесь:
https://www.youtube.com/watch?v=PPNTP6OIzPQ
Вообще очень нравятся их видео.

Аватара пользователя
Ринат
Сообщения: 823
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Пт фев 10, 2017 1:17 am

Руки у Артура тянуться уже))Изображение
С Уважением ,Ринат.

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Сообщение Andrey.I » Пт фев 10, 2017 3:56 pm

Пусть папа играет в эти пластмассовые машинки, а настоящее , вот оно!:-D
Ринат, правильный парень у Вас растет! :)
С уважением, Андрей

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Сообщение Andrey.I » Сб фев 11, 2017 8:29 pm


47 кОм :thumbs_up
С уважением, Андрей

Алексей Сергеевич
Сообщения: 5037
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Пн фев 13, 2017 5:47 pm

Вспоминаю еще один маленький нюанс, который матевировал меня к радиоэлектроники. Это мой любимый в детстве ,,железный конструктор,,
а сколько было проб самоходных изобретений. Сколько было батареек посажено, проводочки зачищались всегда зубами :-D Квадратная батарейка 4.5в и всегда тяга что то новое скрутить.
А еще я очень любил журнал ,,Юный техник,, там была куча интересных статей, какие то поделки. На даче где то еще есть журналы эти, иногда попадаются по руку, прям ностальгия....
:)

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Сообщение Andrey.I » Вс мар 05, 2017 12:03 pm

Конструктор металлический, тоже очень нравился собирал много правда не электрифицировал, а вот сыну больше лего нравится, очень интересная серия Lego Technic.
Алексей Сергеевич писал(а):А еще я очень любил журнал ,,Юный техник,, там была куча интересных статей, какие то поделки. На даче где то еще есть журналы эти, иногда попадаются по руку, прям ностальгия....
Вот ссылочка на архив журнала: http://jt-arxiv.narod.ru
Мы выписывали, все время ждал с нетерпением, в каждом номере, фантастику печатали, очень в детстве любил её читать.
С перерывами на спорт, кружки , учебу и уроки продолжили занятия с паяльником в руках. Первое что собрали это схемку генератора:
Алексей Сергеевич писал(а):Как и обещал, выкладываю.
берите любые транзисторы, наши МП37 МП42, кт315 кт361, хоть какие
Было интересно - сам справится? Отдал кучу деталей, распечатал схемку, рассказал, где найти цоколевку транзисторов, и ушел, минут через сорок было все собрано и пищало. Ну радости сами понимаете…не известно у кого больше. :-D

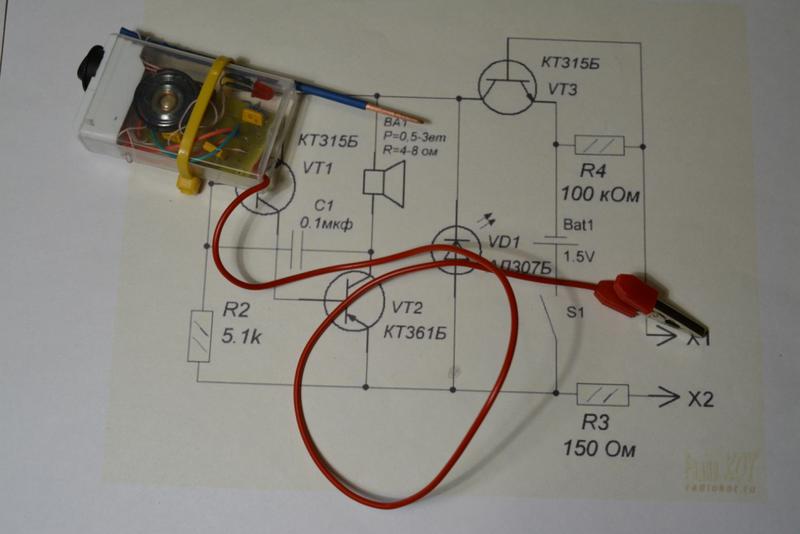

Дальше решили сделать что-нибудь полезное, ну а самая полезная вещь для радиолюбителя после паяльника это прозвонка. Схемка и печатная плата нашлась на радиокоте: http://radiokot.ru/circuit/analog/generator/07/ Немного показал, как сверлить и как рисовать плату, без ЛУТа , лаковый маркер у меня для этого. В общем справился вполне себе ничего. Десять лет - как раз тот возраст, когда начинает получаться делать руками. Спаянную конструкцию совместно запихнули в баночку от тик-така. Получилась очень полезная вещь: можно проверять наличие-отсутствие контакта, по тону звука понять, есть небольшое сопротивление или нет, проверить диоды, конденсаторы, по продолжительности заряда ещё и ёмкость можно оценить, на слух и индуктивность отличается от обычного сопротивления.


Собрались детали для лампового усилителя, можно чертить шасси.


С помощью прозвонки как раз проверили целостность обмоток трансформаторов.


P.S. Дал почитать сыну пост. Спрашиваю ничего не соврал,- говорит, нет, потом говорит, все любят металлический конструктор, я отвечаю, но лего тебе больше нравится.
Ответ: Да, больше, он же ЛЕГЧЕ. :-D
Отсюда, что ЛЕГЧЕ, найти в интернете поиском или открыть бумажную книгу и прочитать!
С уважением, Андрей

Борис В.
Сообщения: 47
Зарегистрирован: Сб сен 18, 2010 10:40 pm

Сообщение Борис В. » Вс мар 05, 2017 10:16 pm

Уважаемый Андрей 1. Могу с Вами поделиться своим опытом может пригодится. В 70 годах собралась у нас группа из школьных друзей пошла и записалась в радиокружок при дворце пионеров. Первым делом наш руководитель раздал всем шасси с собранными супергетеродинными радиоприёмниками дал в руки паяльники и мы всё распаяли в отдельные коробки. После началось обучение. Сначала теоретическая часть как работает блок питания и предназначение отдельных его элементов. Далее это всё паялось и руководитель проверял и правильность монтажа и качество пайки. Далее теория про унч с последующей сборкой. Для тех кто дотерпел предлагалось собрать приёмник прямого усиления с его настройкой. Для самых терпеливых изготовление супергетеродинного приёмника в первоначальном варианте. Как изюминка в торте самые самые участвовали в коллективном изготовлении телевизора который потом выставлялся в качестве достижения на выставке. Но до этого я не дошёл в силу возраста. Но всё это пригодилось в армии когда офицер смотрел на меня задохлика при весе в 60 кг и росте 173 см. Его не интересовала моя основная специальность ученик шлифовщика. Но когда он услышал что я 2 года обучался в дворце пионеров в радиокружке это его сразу заинтересовало и меня направили в узел связи ракетного полка механиком шлемофонной и громкоговорящей связи. Там были старые добрые ум 50 в стойке. Про тяготы военной службы пропускаю единственное неудобство было отсутствие паяльника во всём узле радиосвязи Просил командира майора купить за мой счёт в магазине но ответа не последовало . Бегали к Лёшке наводчику брали попользоваться. Проблема решилась после моего очередного отпуска когда я купил за полтора рубля паяльник. Вам скажу как отцу. Если Ваш сын этим заинтересуется то это на всю жизнь.

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Сообщение Andrey.I » Вс мар 05, 2017 11:34 pm

Борис В.
Огромное спасибо! Конечно пригодится, пригодится любой опыт! Для этого эта ветка и была создана. Цель её привить любовь к делу и дать азы технической грамотности нашим детям и здесь любой опыт бесценен!
Ваш рассказ очень интересен и нужен. Ещё раз огромное спасибо!
Отцы и дедушки присоединяйтесь! :)
С уважением, Андрей

Алексей Сергеевич
Сообщения: 5037
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Пн мар 06, 2017 6:40 am

Andrey.I
ТАк держать! :thumbs_up

alex-551
Сообщения: 1058
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Пн мар 06, 2017 7:14 pm

Тоже, в своё время, ходил в радиокружок. Начинали все с детекторного приёмника. Радости было, когда удавалось принять радиостанцию. Потом к нему делали усилитель и по возрастающей. Потом передатчик. Приёмник для охоты на лис. С возрастом из кружка ушёл, но радиолюбительство осталось на всю жизнь.
Александр Петрович, Брест.

Аватара пользователя
Andrey.I
Сообщения: 1301
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

...как юный разрушитель превращается в юного радиолюбителя.

Сообщение Andrey.I » Ср апр 12, 2017 9:54 pm

Сегодня День Космонавтики и мы с сыном решили поздравить форумчан, подготовив проект к празднику.
Листая старые журналы «Радио» в номере пятом за 1966 год, я нашёл вот такую статью.





И вот по мотивам этой статьи и решили собрать модель спутника, максимально возможно используя старые детали. Форум наш всё-таки о старом радио. Сыну идея понравилась. Корпус спутника сделали из папье-маше. Батарейка современная, замаскированная этикеткой, любезно присланной Игорем IG_58 . Собирать решили на куске картона, как в статье.

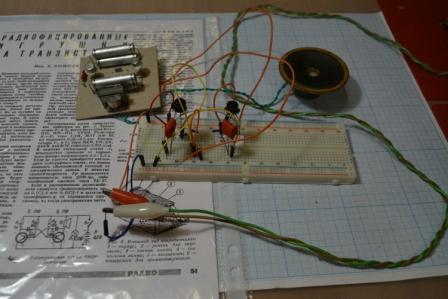

Сначала сын собрал первую часть схемы, но что-то пошло не так, сразу не заработало. Посоветовал ему собрать на макетке – всё получилось!:)


Конечно, всё делалось с моей помощью, но необходимые навыки получены, даже резьбу научились нарезать.:) Остальное всё понятно из видео.

[youtube]nEr_WroJYyg[/youtube]
phpBB [video]


ВСЕХ С ПРАЗДНИКОМ!!!
Последний раз редактировалось Andrey.I Вт янв 02, 2018 11:21 pm, всего редактировалось 1 раз.
С уважением, Андрей

ВК
Сообщения: 429
Зарегистрирован: Вт июл 24, 2012 10:36 pm
Откуда: московская область

Сообщение ВК » Чт апр 13, 2017 12:32 am

Молодцы! Просто замечательно!
С Уважением, Валерий.
