Старички на новой волне.

Сообщение Radiomann » Ср апр 10, 2019 1:18 pm

Между делом переделал ещё одну свою Звезду на УКВ диапазон. Тип приёмника такой же,
как и предыдущий - вертикальный, поэтому особых изменений в конструкции нет.
Но так, для информации, покажу как всё сделано.
Блок УКВ был, как всегда, взят от какого-то будильника, купленного на блошинном
рынке за 1 евро. Надо сказать, что приёмники установленные в часы-будильники очень
хороши, обеспечивают великолепный приём, не один раз уже в этом убеждался.
Трансформатор, на сей раз для питания блока УКВ, пришлось установить дополнительно.
С накалом приёмника питания не получилось, не удалось победить фон.


















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Пн апр 15, 2019 2:01 pm

Хочу показать, как я сделал сопряжение платы ФМ с КПЕ Мира.
В общем, ничего сложного, убирается за 5 минут, остаются лишь 2 отверстия с резьбой. Но это так, на всякий пожарный.

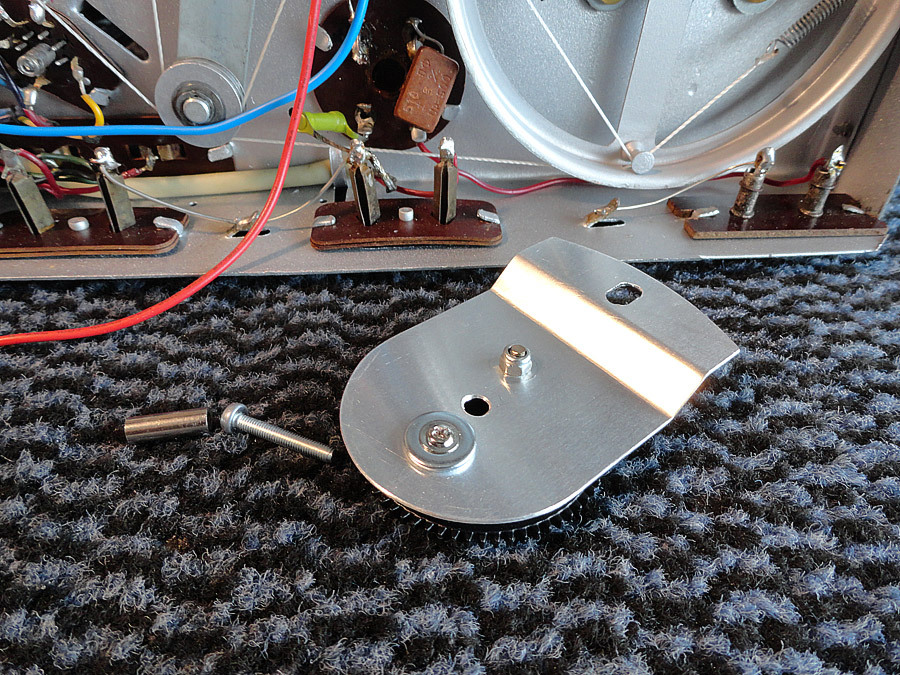

Сначала сделал шкив КПЕ ФМ
Плата закреплена на 2 уголках

Восьмёрка для лучшего сцепления со шкивом. И то ещё пришлось нанести поперечные царапины грубой шкуркой по всей канавке. Сцепление стало идеальным.
Я не претендую на ноу-хау, просто показал , как я сделал. Всё зависит от того, что есть под рукой.
Сергей Юрьевич

Аватара пользователя
МихаилН58
Сообщения: 182
Зарегистрирован: Пт сен 11, 2015 8:19 pm
Откуда: г. Смоленск

Старички на новой волне.

Сообщение МихаилН58 » Пн апр 15, 2019 2:33 pm

Фёдор Фридрихович, по питанию можно было выпрямитель-удвоитель поставить.
Я столкнулся однажды с накалом 5,9В. Простого выпряительного диода и электролита оказалось недостаточно, для получения хотя бы 8В.
С тех пор в свои тюнерки, предназначенные для питания от накала, устанавливаю такие простейшие удвоители.
14В там не получится, а 8,5В и более, получаются всегда. :)
Восстановленные мною: https://fotki.yandex.ru/users/mihail-nilo

Аватара пользователя
Radiomann
Сообщения: 7317
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Старички на новой волне.

Сообщение Radiomann » Пн апр 15, 2019 3:12 pm

МихаилН58 писал(а):
Пн апр 15, 2019 2:33 pm
Фёдор Фридрихович, по питанию можно было выпрямитель-удвоитель поставить.
Я пробовал всякие варианты, и просто выпрямлял накал, но от фона никоем образом избавиться не получилось.
Почему не знаю. На первой Звезде было всё без проблем, а вот здесь такая засада.
Спасибо за схемку.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Чт май 02, 2019 7:34 pm

Хочу внести коррективы в мой пост чуть выше:

Поскольку диаметр верхней крышки из-под крема для обуви был чуть меньше, возникли проблемы из-за этого.
Пришлось заменить на вот такое изделие :

Это всем знакомое колесо от ЭПУ. Проточил продольную канавку под нитку . Диаметр совпал на 100%.
Сергей Юрьевич

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Сб май 11, 2019 4:27 pm

Приехала на ремонт аж из ХМАО!! радиолка Минск 58.

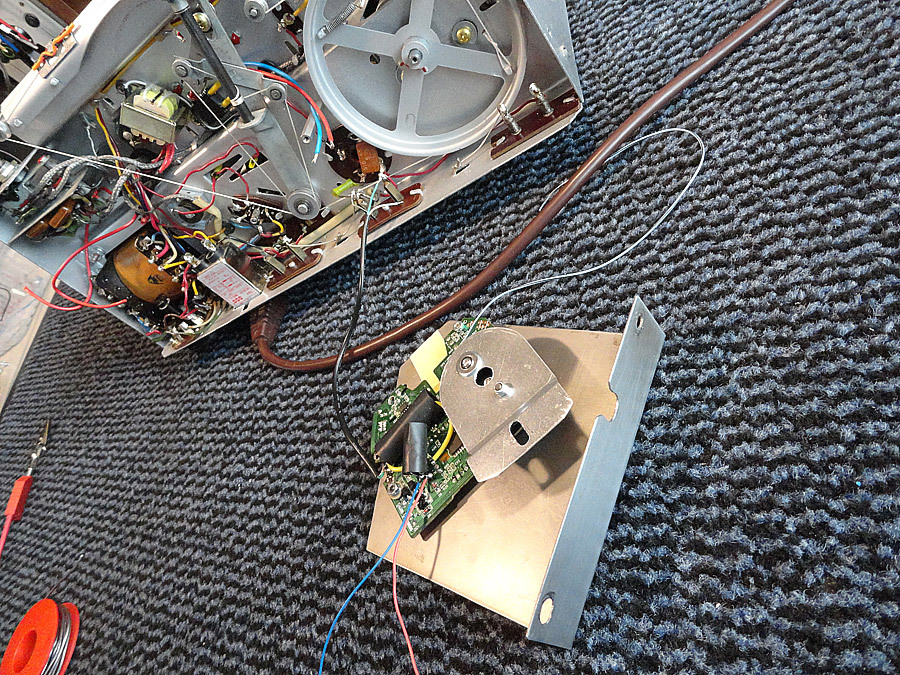

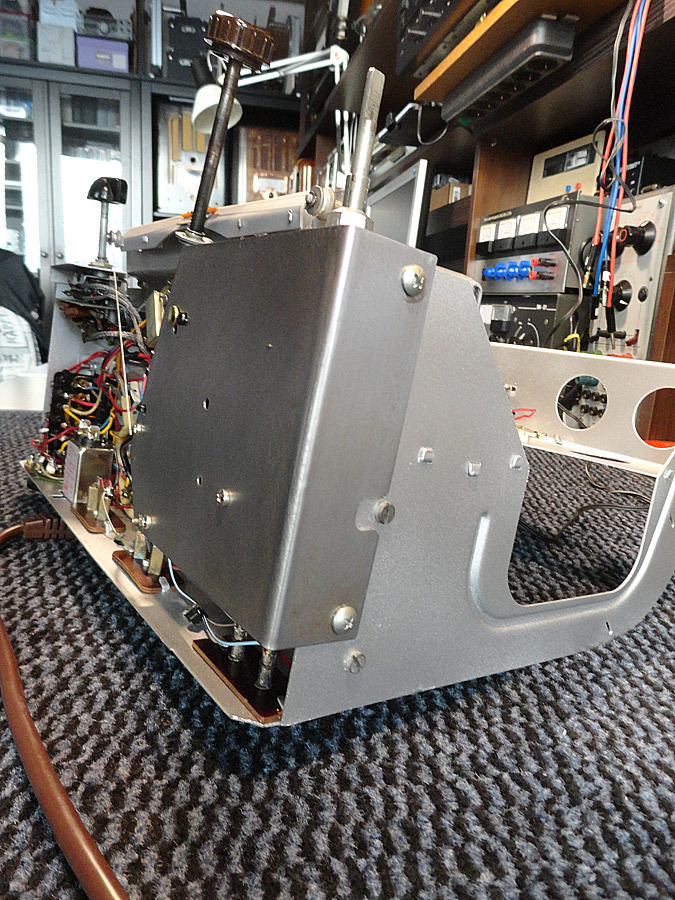

Вот каким образом реализовал установку платы ФМ.
Единственное, что всегда вызывает затруднения - это подбор шкивов одинакового диаметра. Которые, к тому же, заканчиваются :cry:
В данном случае шкивом КПЕ ФМ является гайка от душевого шланга, приклеенная к родному шкиву КПЕ. Гайку по всему диаметру прошёл зубным бором, поверхность получилась очень хорошей для сцепления с нитью.



Сергей Юрьевич

Аватара пользователя
Юрий
Сообщения: 6004
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Старички на новой волне.

Сообщение Юрий » Сб май 11, 2019 6:16 pm

gamriq писал(а):
Сб май 11, 2019 4:27 pm
Приехала на ремонт аж из ХМАО!! радиолка Минск 58.
В приемниках с блоком УКВ-е проще и эстетичнее перестроить сам блок....ссылку на видео я уже публиковал...не нравятся мне эти грубо вкряченные платы,непонятные ролики и пр доработки - если уж делать по максимуму то надо тюнер размещать в корпусе УКВ блока(там где он присутствует) чтобы не бросалась в глаза самопальшина , а там где блока нет стараться минимально вмешиваться в конструкцию и стремиться к максимальной незаметности...а так лишь бы работало ФМ я бы не делал вообще.
Корниенко Юрий Викторович

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Сб май 11, 2019 6:21 pm

Юрий писал(а):
Сб май 11, 2019 6:16 pm
а так лишь бы работало ФМ я бы не делал вообще.
Юрий, всегда присутствует такой момент - ЦЕНА ВОПРОСА. Поэтому ваш категоричный выпад в мою сторону считаю неудавшимся :)
Да и тема не о том, как перетягивать УКВ на ФМ. А именно о вживлении блочков ФМ в старые аппараты.

И добавлю самое главное - НИ ОДИН ПЕРЕТЯНУТЫЙ БЛОК не обладает хорошей чувствительностью, сравнимой с применённым тюнером ФМ на микросхеме Филлипс.
Сергей Юрьевич

Аватара пользователя
Юрий
Сообщения: 6004
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Старички на новой волне.

Сообщение Юрий » Сб май 11, 2019 6:29 pm

gamriq писал(а):
Сб май 11, 2019 6:21 pm
Поэтому ваш категоричный выпад в мою сторону считаю неудавшимся
...я просто выразил своё мнение - без всяких выпадов и пр.
Корниенко Юрий Викторович

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Чт июл 11, 2019 10:11 pm

Что то забросили тему...

Оживлю ка я её)
Хочу показать сопряжение блока ФМ с КПЕ Эстония-2.
Вся трудность здесь в том, что вал, выходящий из коробки КПЕ является частью редуктора и совершает 1,5 оборота. Исходя из имеющегося шкива КПЕ ФМ, диаметром 66 мм, был взят ведущий шкив диаметром 22 мм. То есть, занижены обороты в 3 раза. Что и требовалось.
Повозиться пришлось изрядно, скажу я вам. Но получилось безупречно.

Кстати, этот тюнер ловит что с антенной, что без - одинаково шикарно!)
Последний раз редактировалось gamriq Чт июл 11, 2019 11:35 pm, всего редактировалось 1 раз.
Сергей Юрьевич

Аватара пользователя
Radiomann
Сообщения: 7317
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Старички на новой волне.

Сообщение Radiomann » Чт июл 11, 2019 11:02 pm

Всё из подручных материалов. Здорово!
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

gamriq
Сообщения: 665
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Старички на новой волне.

Сообщение gamriq » Чт июл 11, 2019 11:32 pm

Radiomann писал(а):
Чт июл 11, 2019 11:02 pm
Всё из подручных материалов. Здорово!
Ленту ФУМ только пришлось купить. Из-за боковушек, подошедших как раз).
Сергей Юрьевич
