Современная "шарманка"

Модератор: Radiomann

Аватара пользователя
Radiomann
Сообщения: 6624
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Современная "шарманка"

Сообщение Radiomann » Чт дек 28, 2017 12:25 am

По случаю прошедших у нас праздников Рождества, я получил от своего немецкого
товарища-радиолюбителя интересную игрушку - своего рода современную "шарманку".

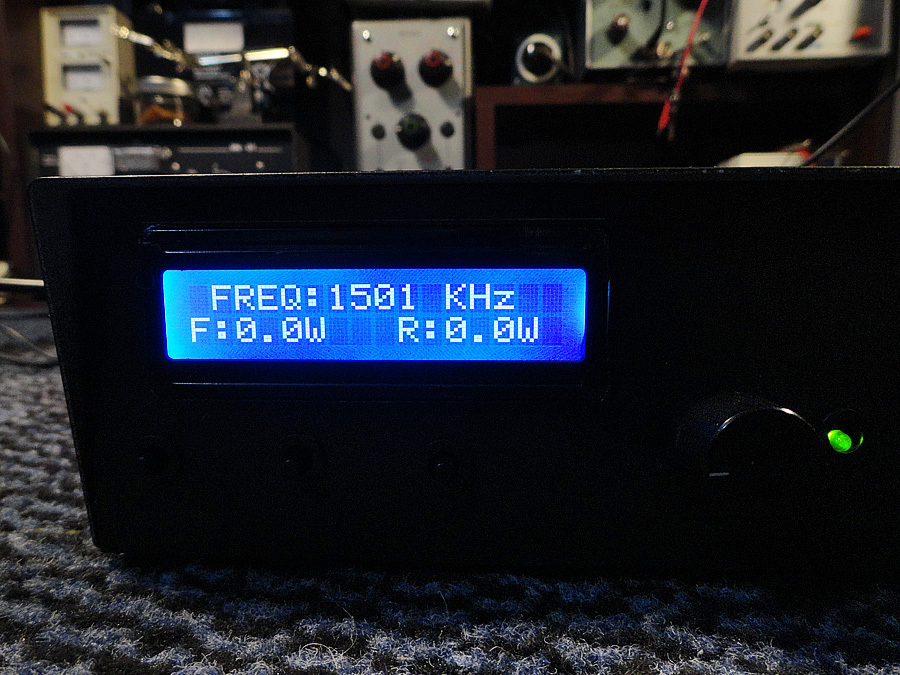

Это АМ-трансмиттер (по русски не знаю как называется) SDH203M. Как наборы для
самостоятельной сборки, такие штуки предлагает фирма RF Source.
Диапазон частот перекрывается от 530 до 1800 KHz.

Применение, такой аппаратик, может найти при ремонте и настройке, особенно старых
довоенных приёмников на СВ. Региональных станций уже сегодня не осталось, а для
дальних нужны антенны по 30 метров, коих в городе нет и в помине, так что здесь
прибор пригодится в самый раз.
Я уже не говорю о том, что его можно использовать просто для ностальгических вечеров
со старыми приёмниками своих коллекций.

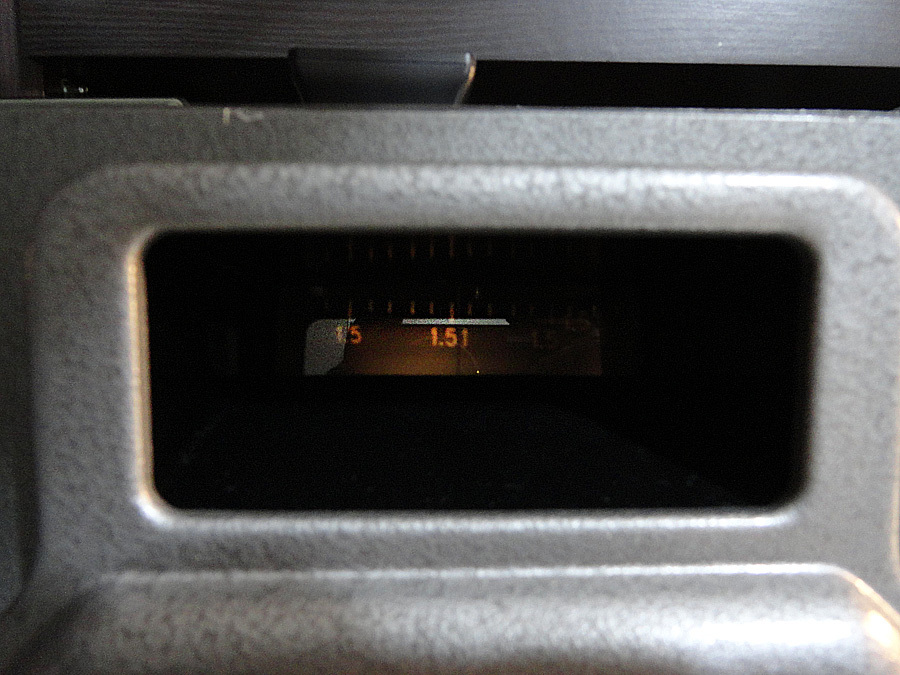

Сегодня, я ради интереса, попробовал транслировать музыку и передачи с другого приёмника
с УКВ диапазона - всё отлично.
Радиус действия, я не думаю что большой, 400 mW, скорее всего в черте квартиры, так что вряд-ли
кому могу помешать, да и сегодня уже вообще мало кто знает что есть такой диапазон - СВ.


















А вот так "шарманка" выглядит изнутри,
фото взято из интернета:


Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
https://photos.google.com/collections

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Современная "шарманка"

Сообщение VASILI » Чт дек 28, 2017 2:36 am

Интересная тема...только - в Германии такое можно?
Почему спрашиваю? на РТ-20 меня зашугали страхами про чуть ли не криминальную ответственность, когда попытался "подкинуть" идею такого "радиовещания" передатчиком мощностью единицы миллиВт. Сомневаюсь однако, что это так серьезно, хотя...проблемы с законом опасность все таки остается.
А идея хорошая. Можно например из интернета транслировать записи старых радиопередач, воспроизведя "эфир" того времени. 400 мВт - довольно солидная мощность. С хорошей антенной можно все село покрыть радиовещанием. А что в качестве излучающей антенны применяется в описываемом аппарате? На фото видны отходящие от трансмиттера провода. Среди них антенна есть?
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
Radiomann
Сообщения: 6624
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Современная "шарманка"

Сообщение Radiomann » Чт дек 28, 2017 2:51 pm

В Германии такое можно в пределах своего пространства (квартира, дом), главное никому при этом
не мешать. Безусловно при хорошей специальной антенне можно этот трансмиттер использовать
как передатчик на уже значительные расстояния.
В качестве антенны я использовал кусок провода 1 метр.
Приём вёлся на "верёвку" на балконе.
Повторю - мне нужен этот аппарат только для проверки работоспособности реставрированных,
в основном, довоенных приёмников 20 - 30х годов.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
https://photos.google.com/collections

Аватара пользователя
ЕвGen
Сообщения: 21
Зарегистрирован: Вт дек 05, 2017 6:31 pm
Откуда: Московская область

Современная "шарманка"

Сообщение ЕвGen » Вс фев 04, 2018 1:27 am

Федор Фридрихович, Вы случайно на лампах передатчик не делали? Я имею ввиду не классическую "шарманку" на 6П3С или ГУ-50, а что-нибудь более маломощное, так сказать, для внутриквартирного пользования?

Аватара пользователя
Radiomann
Сообщения: 6624
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Современная "шарманка"

Сообщение Radiomann » Вс фев 04, 2018 12:49 pm

ЕвGen писал(а):
Вс фев 04, 2018 1:27 am
Федор Фридрихович, Вы случайно на лампах передатчик не делали? Я имею ввиду не классическую "шарманку" на 6П3С или ГУ-50, а что-нибудь более маломощное, так сказать, для внутриквартирного пользования?
Нет , никогда не делал. Вообще эта тема далека от меня. Я вообще и с радиотехникой познакомился только
семь лет назад, до этого никаким боком. Просто описанную выше шарманку подарил мне один местный
радиолюбитель.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
https://photos.google.com/collections

Аватара пользователя
ЕвGen
Сообщения: 21
Зарегистрирован: Вт дек 05, 2017 6:31 pm
Откуда: Московская область

Современная "шарманка"

Сообщение ЕвGen » Вс фев 04, 2018 4:55 pm

Передатчиковая тема, если так можно выразиться, я думаю не на много сложнее, чем приемниковая. А регены почти вплотную приближены к знаменитым шарманкам 60-70 годов. Классическая схема шарманки на 6П3С - точь в точь реген "трехточка" с небольшими изменениями. Да и сам радиоприемник, по-большому счету, это вывернутый наизнанку радиопередатчик. Сейчас, конечно же, можно приобрести уже готовый девайс, но вот сделать своими руками хотя бы простейший радиопередатчик, это надо обязательно попробовать. Это, наверное, как детекторный приемник - основы радиолюбительства.
Буквально неделю назад смастерил тестовую шарманку из маломощных 6Ж2П и 6Ж1П. На контрольный приемник Океан 209 принимал из соседней комнаты свою собственную трансляцию кантри и блюза 50-х гг. Разумеется, собранная на скорую руку схема не показала высоких результатов, но цель была в другом - знакомство с принципами работы. Для себя решил, что однозначно еще вернусь к теме передатчиков, и к ламповым шарманкам в частности.

Атос
Сообщения: 586
Зарегистрирован: Сб ноя 23, 2013 4:19 pm
Откуда: Ближневосточное ЗаМКАДье ☭Люберцы

Современная "шарманка"

Сообщение Атос » Вс фев 04, 2018 5:07 pm

Качество на "шарманке" высокое
выше чем на обыкновенных радиостанциях
так как нет компрессии и частотного ограничения.
Чем примитивнее приёмник том выше будет качество приёма, особенно на приёмнике прямого усиления
так как нет ограничения по ширине полосы ПЧ
☏➈➁➅➇➁➅➅➅➃➅Вася

Аватара пользователя
ЕвGen
Сообщения: 21
Зарегистрирован: Вт дек 05, 2017 6:31 pm
Откуда: Московская область

Современная "шарманка"

Сообщение ЕвGen » Вс фев 04, 2018 6:13 pm

Атос, у Вас нет практических наработок по этой теме? Может, рабочая конструкция осталась или проверенная схема?

Атос
Сообщения: 586
Зарегистрирован: Сб ноя 23, 2013 4:19 pm
Откуда: Ближневосточное ЗаМКАДье ☭Люберцы

Современная "шарманка"

Сообщение Атос » Вс фев 04, 2018 7:07 pm

Всё как вы уже писали " классика" жанра 6п3С
☏➈➁➅➇➁➅➅➅➃➅Вася

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Современная "шарманка"

Сообщение Gnat » Вс фев 04, 2018 8:29 pm

ЕвGen писал(а):
Вс фев 04, 2018 6:13 pm
у Вас нет практических наработок по этой теме? Может, рабочая конструкция осталась или проверенная схема?
Вы конкретнее задачу поставьте. Что вы хотите передавать и куда. Схем миллион,напишите в каком диапазоне,какую модуляцию хотите применить.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
LY2MA
Сообщения: 132
Зарегистрирован: Чт июн 06, 2013 10:40 am
Откуда: Литва, Клайпеда

Современная "шарманка"

Сообщение LY2MA » Вс фев 04, 2018 8:51 pm

Всем форумчанам доброго времени суток,
Я использую такие "шарманки":
Для СВ/КВ iGen MAX:


http://www.6v6.co.uk/transmitters/itx-t ... s-kit.html

Для FM - широко известную ВЕРОНИКу:



http://radio-hobby.org/modules/news/art ... toryid=432
С уважением, Стас

_____________________________________
«Пишем, что наблюдаем, а чего не наблюдаем, того не пишем». С.О.Макаров "Витязь" и Тихий океан"

Аватара пользователя
ЕвGen
Сообщения: 21
Зарегистрирован: Вт дек 05, 2017 6:31 pm
Откуда: Московская область

Современная "шарманка"

Сообщение ЕвGen » Пн фев 05, 2018 12:04 am

Юрий Васильевич, меня интересует классика жанра: АМ вещание в средневолновом диапазоне. Зона покрытия в пару-тройку километров и желательно без заоблачных анодных напряжений в 600-800 вольт.В интернете схем шарманок очень много, но хотелось бы в первую очередь найти человека, кто уже прошел этот путь и может пр необходимости дать дельные, практические советы.

Аватара пользователя
ДедФеном
Сообщения: 254
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

Современная "шарманка"

Сообщение ДедФеном » Пн фев 05, 2018 12:18 am

ЕвGen писал(а):
Вс фев 04, 2018 1:27 am
Федор Фридрихович, Вы случайно на лампах передатчик не делали? Я имею ввиду не классическую "шарманку" на 6П3С или ГУ-50, а что-нибудь более маломощное, так сказать, для внутриквартирного пользования?
ЕвGen писал(а):
Пн фев 05, 2018 12:04 am
Юрий Васильевич, меня интересует классика жанра: АМ вещание в средневолновом диапазоне. Зона покрытия в пару-тройку километров....


Так всё же , первое или второе ?


Для внутриквартирного и я задумываюсь , что-бы максимально простое и перманентно включенное , пока в голове вижу что-то на 6Н1П , а там схема будет меняться по мере практических опытов.
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

Аватара пользователя
ЕвGen
Сообщения: 21
Зарегистрирован: Вт дек 05, 2017 6:31 pm
Откуда: Московская область

Современная "шарманка"

Сообщение ЕвGen » Пн фев 05, 2018 12:41 am

ДедФеном, в планах не мощный, средневолновый передатчик. Под "классикой жанра" я подразумевал только амплитудную модуляцию и средневолновый диапазон, т.е. те классические условия, при которых работали тысячи "нелегалов" в 60-70 гг. Но, опять же, внесу ясность: 6П3С, выдаваемая ей мощность и необходимые для её раскачки 600 вольт мне не нужны. В идеале это какие-нибудь 2 пентода.

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Современная "шарманка"

Сообщение Gnat » Пн фев 05, 2018 9:10 am

Схем можно нарисовать десятки.
Вот схема маломощная трёхточка,обычная шарманка с модулятором на двойном триоде,6Н1П,6Н2П,6Н3П или на одинарных триодах или на пентодах в триодном включении 6Ж1П,6Ж2П,6Ж3П,6Ж5П и т.д.. Катушка 15+35 вит , диам.0,31-0,5мм от низа считая , на каркасе диам.35-40мм. Дроссель на колечке диам. 20мм или кусочке небольшом от магнитной антенны радиоприёмника, 100вит 0,15-0.2мм провода.Конденсатором который параллельно катушке 50-500пф подбираем частоту излучения.

Юрий Васильевич +79787254106 ignatenkostya@ua.fm
