УКВ-приемники

Сообщение kurgan00 » Вс июн 09, 2019 12:52 pm

Это как, Василич???
Андрей Вениаминович, сделан в СССР

Аватара пользователя
ДедФеном
Сообщения: 561
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

УКВ-приемники

Сообщение ДедФеном » Вс июн 09, 2019 2:51 pm

А что тут может быть непонятного ? Контура , контакты , ещё в Беларуси-50 были фиксированные настройки
Работает приёмник в диапазонах ДВ (150...415 кгц) и СВ (520...1600 кгц), причём имеется возможность запомнить две радиостанции в диапазоне ДВ и три в СВ вытягиванием, а затем нажатием клавиши соответствующего диапазона. Настройка производится ферроиндукторами.
http://www.rw6ase.narod.ru/00/awto/a9.html


Хотя на на этом фото http://forumimage.ru/uploads/20190608/1 ... 027560.jpg изображён приёмник
А-8 http://www.rw6ase.narod.ru/00/awto/a8.html без фиксированных настроек.
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

УКВ-приемники

Сообщение Radiomann » Вс июн 09, 2019 3:09 pm

С помощью механики.

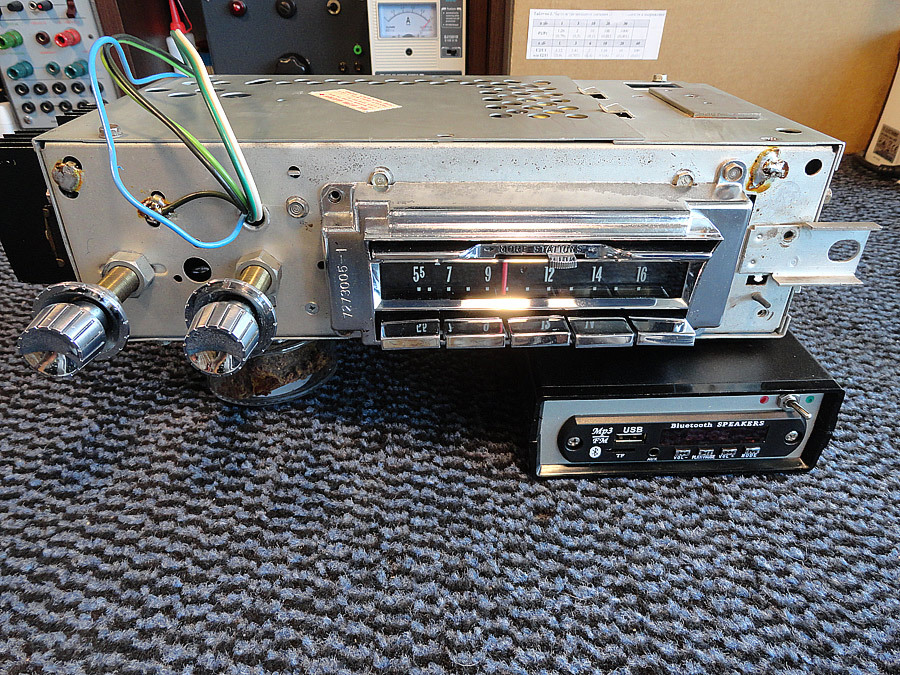

Недавно мне пришлось переделывать аналогичный приёмник но с Кадиллака
60-ых годов. Клиент пожелал оставить первозданный внешний вид, на внутренности должны были быть
современными.
Работа та ещё! Большая проблема состоит как раз в этой самой механике. Как правило в тех
приёмниках не было КПЕ, настройка осуществлялась изменением хода сердечников катушек гетеродина и
входных. Так вот, при настройке на станцию и желании её "запомнить", любая клавиша вытягивалась до предела
вперёд и вновь до конца утапливалась. Этим фиксировалось положение сердечников именно на этой клавише.
В дальнейшем, как бы не был настроен приёмник, нажатие этой клавиши возвращало положение сердечников
в состояние при котором клавиша вытягивалась. Стрелка шкалы естественно тоже прыгала в нужное место.
И так происходило с любой клавишей. Чем их было больше, тем больше станций можно было "запомнить"
одновременно.

А приёмник я переделал, вернее сконструировал и изготовил его заново, с сохранением внешнего вида.





























Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
kurgan00
Сообщения: 749
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

УКВ-приемники

Сообщение kurgan00 » Вс июн 09, 2019 5:15 pm

ДедФеном писал(а):
Вс июн 09, 2019 2:51 pm
А что тут может быть непонятного ?
Это все понятно, Феном, что что-то там механически двигается, вследствие чего меняется индуктивность или ёмкость. Вопрос был в том, как конкретно устроен механизм запоминания станций.
Андрей Вениаминович, сделан в СССР

ВК
Сообщения: 448
Зарегистрирован: Вт июл 24, 2012 10:36 pm
Откуда: московская область

УКВ-приемники

Сообщение ВК » Вс июн 09, 2019 5:34 pm

А если станции в крайних положениях? Как верньер (стрелка) сможет скакать?
С Уважением, Валерий.

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

УКВ-приемники

Сообщение Radiomann » Вс июн 09, 2019 6:37 pm

ВК писал(а):
Вс июн 09, 2019 5:34 pm
А если станции в крайних положениях? Как верньер (стрелка) сможет скакать?
Никакого значения не имеет где станция и где в данный момент стрелка ( положение сердечников катушек).
При нажатии любой клавиши срабатывает механизм возврата стрелки в позицию, на которой она была зафиксирована
при вытягивании этой самой клавиши. Всё очень просто.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Gnat
Сообщения: 14210
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

УКВ-приемники

Сообщение Gnat » Вс июн 09, 2019 8:17 pm

Стрелка не на ниточке висела и не было шкива КПЕ. Стрелка на рычаге с вернером и ручкой настройки не связана. Вернер шестерёнчатый с муфтой проскальзывания,что б когда жмёшь на клавишу запомненную,то муфта пробуксовывает,ручка настройки не крутиться , а планка тянет или толкает сердечники в то положение при котором зафиксировались кулачки запоминания на этой кнопке. Ну а с планкой стрелка связана и соответственно с движением сердечников,планки и она движется тоже.Это очень просто,примерно так как в счётной машинке механической Железный Феликс или как в шифровальной машинке Энигма! Шучу!
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
maisteroleg
Сообщения: 159
Зарегистрирован: Пт дек 03, 2010 10:44 pm
Откуда: Львов

УКВ-приемники

Сообщение maisteroleg » Вс июн 09, 2019 8:52 pm

На Победовском А-8 нет фиксированных настроек, на Волговских А-9, А-12 и А-18 есть.

Аватара пользователя
=Микола=
Сообщения: 1819
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

УКВ-приемники

Сообщение =Микола= » Вс июн 09, 2019 9:58 pm

maisteroleg писал(а):
Вс июн 09, 2019 8:52 pm
На Победовском А-8 нет фиксированных настроек, на Волговских А-9, А-12 и А-18 есть.
-------------------------------------------------------------------------------------------------------

.....а какая элементная база у этих аппаратов ? лампы или ужэ транзисторы ?....

Аватара пользователя
Сергей Ник
Сообщения: 6
Зарегистрирован: Пн мар 16, 2015 7:43 pm
Откуда: Курганская обл.

УКВ-приемники

Сообщение Сергей Ник » Вс июн 09, 2019 10:10 pm


Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

УКВ-приемники

Сообщение Radiomann » Вс июн 09, 2019 10:58 pm

=Микола= писал(а):
Вс июн 09, 2019 9:58 pm
.....а какая элементная база у этих аппаратов ? лампы или ужэ транзисторы ?....
Вернуться к началу
Всё на лампах и электромеханическое ( вибрик) преобразование 12В бортовой сети
в анодное напряжение.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
maisteroleg
Сообщения: 159
Зарегистрирован: Пт дек 03, 2010 10:44 pm
Откуда: Львов

УКВ-приемники

Сообщение maisteroleg » Пн июн 10, 2019 9:25 am

На А-18 ( Волга 3 серии) преобразователь и УНЧ транзисторные.

Аватара пользователя
Alex7
Сообщения: 305
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск

УКВ-приемники

Сообщение Alex7 » Пн июн 10, 2019 1:53 pm

Это что за болгарочка такая маленькая, а диски у неё свои или от большой подходят?Изображение
Алексей

Аватара пользователя
Andrey.I
Сообщения: 1442
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

УКВ-приемники

Сообщение Andrey.I » Пн июн 10, 2019 4:12 pm

Alex7,
Предположу:
https://www.proxxon.com/en/
С уважением, Андрей

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

УКВ-приемники

Сообщение Radiomann » Пн июн 10, 2019 5:10 pm

Andrey.I писал(а):
Пн июн 10, 2019 4:12 pm
https://www.proxxon.com/en/
Да, совершенно верно. Я использую многие инструменты, станки и приспособления
от Proxxon. Для тонких и точных работ для хобби, лучше нет.
Диски соответственно только оригинальные, другие не подходят.
Правда дороговато, можно позволять по одному станочку или инструменту в год,
к дню рождения например.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
