Lumophon-33W, реставрация регенеративного приёмника..

Сообщение ivanovich64 » Пн июн 15, 2020 11:37 pm

Radiomann писал(а):
Пн июн 15, 2020 11:19 pm
... покрасить специальной экранирующей краской.
Если не трудно, когда придёт очередь этого этапа, можно подробнее про экранирующую краску. Спасибо.
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 17, 2020 1:01 pm

ivanovich64 писал(а):
Пн июн 15, 2020 11:37 pm
Если не трудно, когда придёт очередь этого этапа, можно подробнее про экранирующую краску.
С экранирующей краской всё просто, за исключением того, что она довольно дорогая,
маленький баллончик, с пересылкой, обходится около 30 евро.

https://www.reichelt.de/abschirmlack-em ... D_BwE&&r=1

В общем колбу лампы вначале, очень тщательно, до полного снятия остатков старой краски очищаю.
До этого цоколь приклеен и петля от экранирующей ножки лампы в порядке у основания колбы.
Красится лампа (только баллон) краской например EMV35 на медной основе. Она токопроводящая
и обладает очень хорошими экранирующими свойствами. После высыхания ещё раз прохожу
серебрянкой или бронзой, в зависимости от типа лампы.

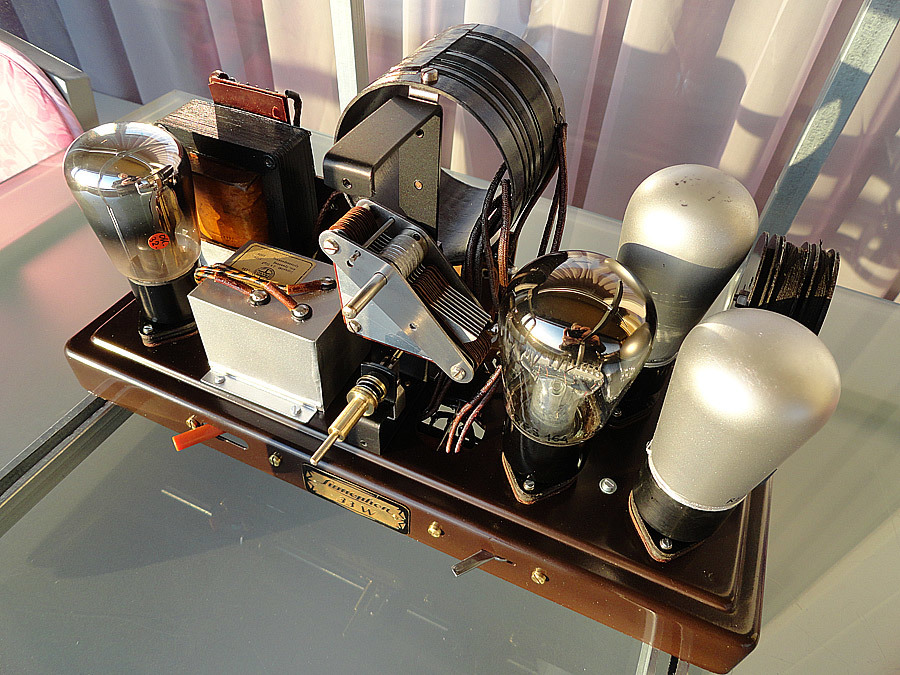

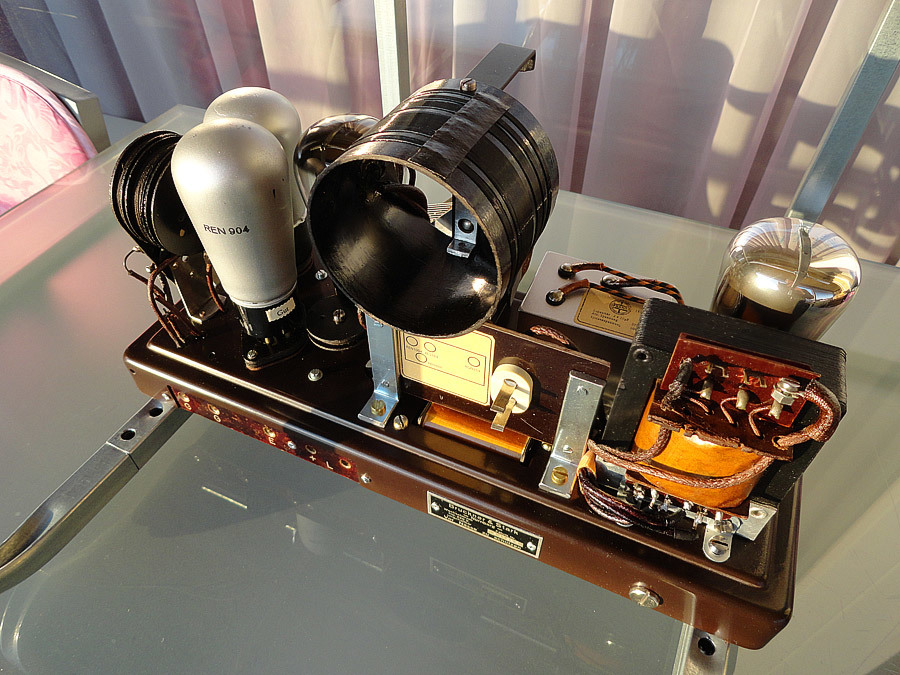

Вот примерно так это всё уже выглядит пока ещё на раме.

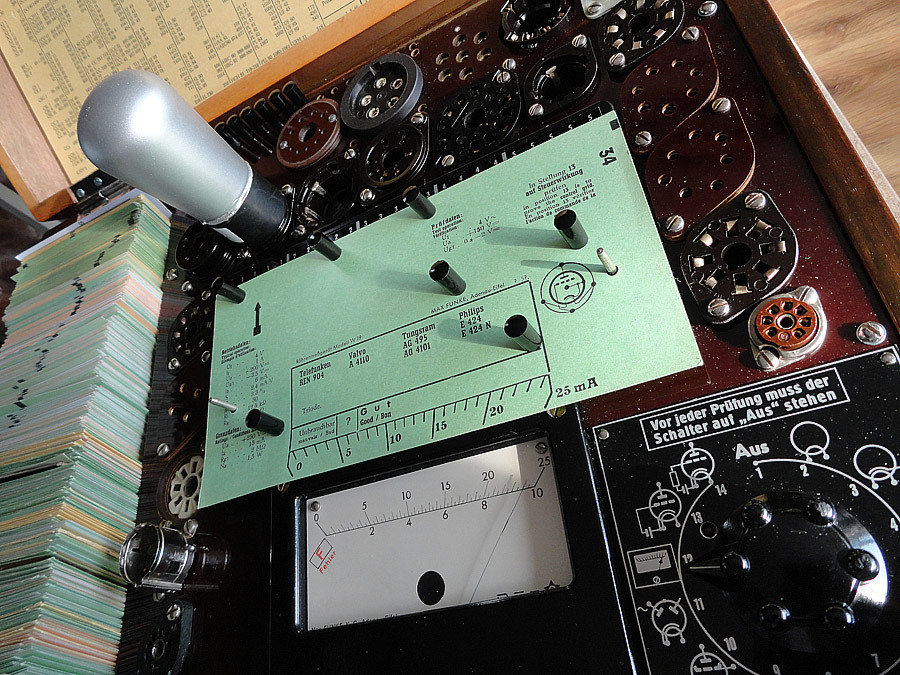

Первые пробные включения показали
хорошие результаты.













Аватара пользователя
ДедФеном
Сообщения: 994
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение ДедФеном » Ср июн 17, 2020 1:12 pm

Хорошо смотрится , без лишнего блеска , как будто стоял в шкафу всё это время.
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 17, 2020 1:19 pm

ДедФеном писал(а):
Ср июн 17, 2020 1:12 pm
Хорошо смотрится , без лишнего блеска , как будто стоял в шкафу всё это время.
Да, со временем пришло понимание того, что такое реставрация и какая разница
между новоделом и реставрированным приёмником. Сейчас стараюсь все свои приёмники
именно реставрировать, а не создавать "блескучие" игрушки, хотя вначале этим сильно грешил.
В моём понимании реставрированный аппарат должен выглядеть как с завода,
но ни в коем случае не лучше.

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Юрий » Ср июн 17, 2020 2:53 pm

Radiomann писал(а):
Ср июн 17, 2020 1:01 pm
С экранирующей краской всё просто,
да это и понятно , а вот остается вопрос по нанесению надписей на покрашенные колбы?
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 17, 2020 11:19 pm

Юрий писал(а):
Ср июн 17, 2020 2:53 pm
а вот остается вопрос по нанесению надписей на покрашенные колбы?

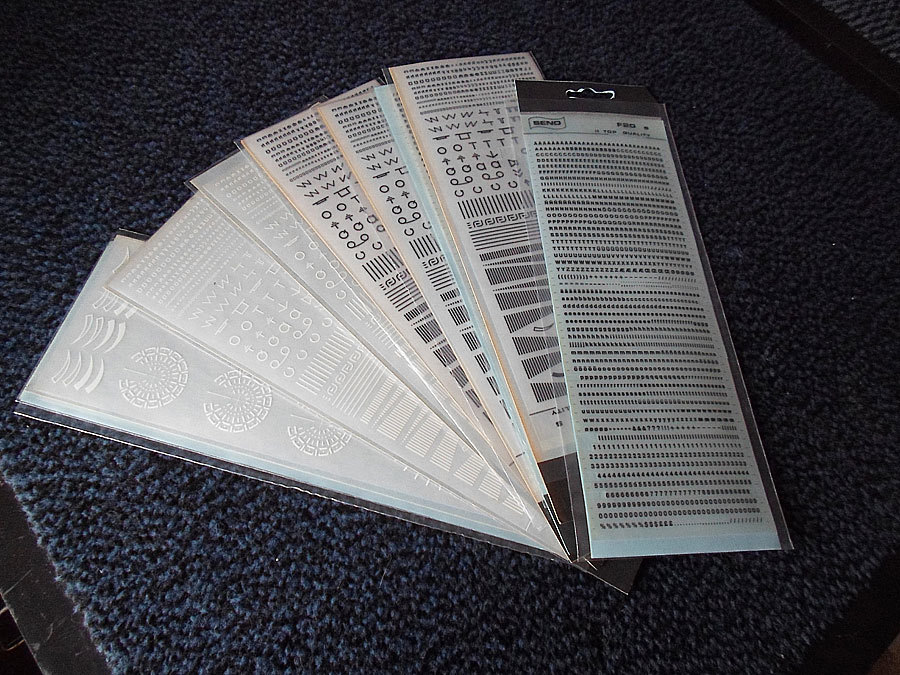

Вопрос не простой. Я попробовал с помощью шрифтов фирмы SENO, но
здесь две проблемы - это то, что их больше не выпускают, и не известно
как они себя поведут при температуре, хотя крашенные лампы не очень
нагреваются.
Другого пути пока не вижу.



Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Чт июн 18, 2020 11:07 pm

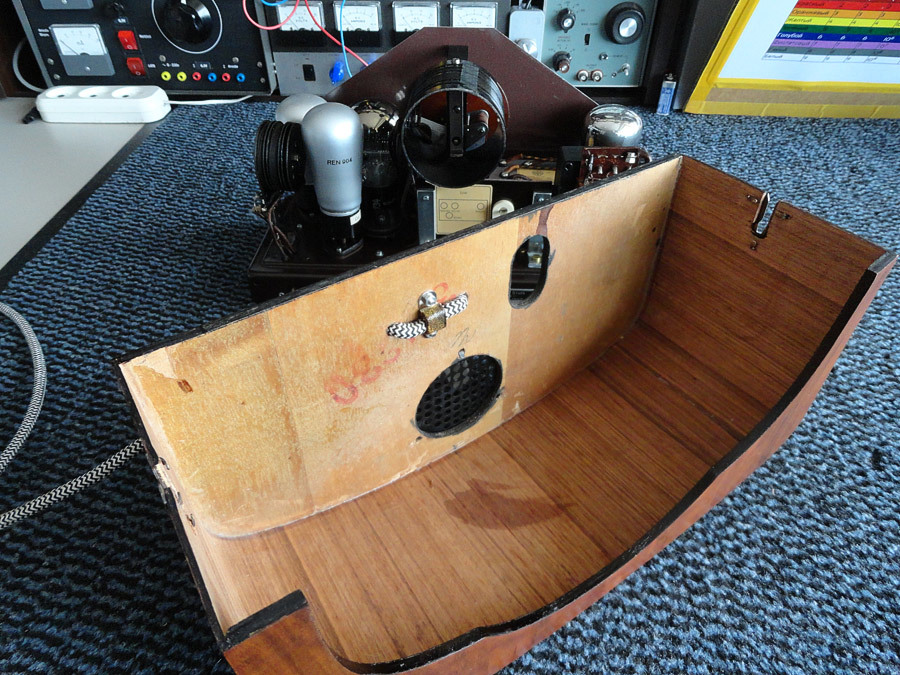

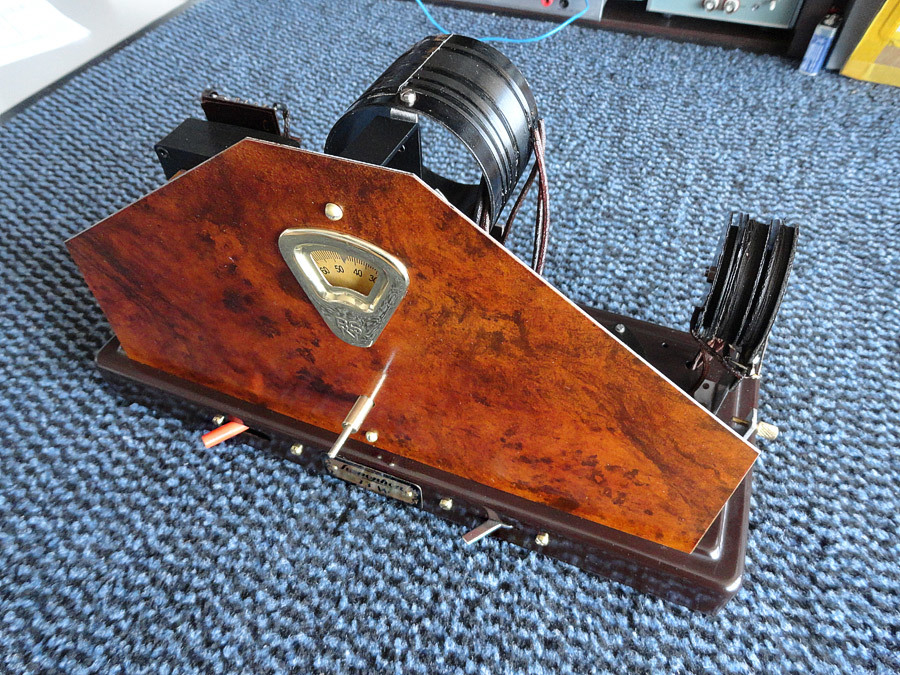

Ну что, с электроникой всё теперь ОК, можно браться за корпус, благо он здесь

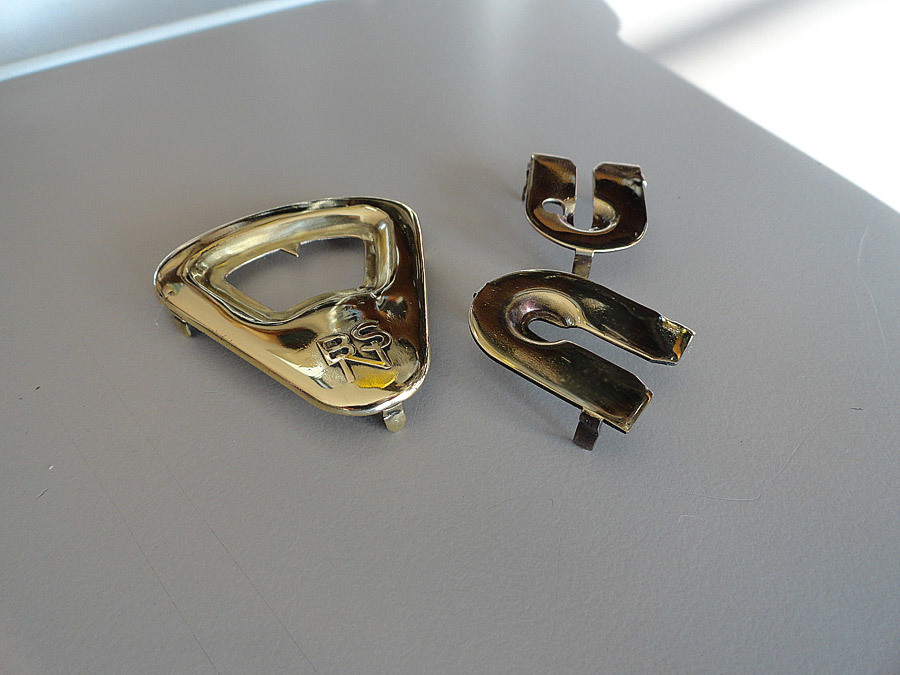

крошечный. Нужно привести в порядок мелочёвку - обрамление шкалы и крепёжных
винтов, сами винты, ручки управления, ножки на нижней крышке.

Сама крышка корпуса уже реставрировалась до меня и не плохо, потому оставляю как есть.
















Аватара пользователя
lisovin Дмитрий
Сообщения: 3862
Зарегистрирован: Пн июн 07, 2010 3:51 pm
Откуда: Луганск

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение lisovin Дмитрий » Чт июн 18, 2020 11:24 pm

ай, красота!!!

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Юрий » Чт июн 18, 2020 11:27 pm

Radiomann писал(а):
Чт июн 18, 2020 11:07 pm
Нужно привести в порядок мелочёвку
...я вот обратил внимание на два переключателя на лицевой части и у одного из них облицовка ручки красного! цвета - для 30х годов вроде как рановато, цветная пластмасса - может это уже переделка чья то? или действительно уже была цветная?
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Пт июн 19, 2020 11:59 am

Юрий писал(а):
Чт июн 18, 2020 11:27 pm
...я вот обратил внимание на два переключателя на лицевой части и у одного из них облицовка ручки красного! цвета - для 30х годов вроде как рановато, цветная пластмасса - может это уже переделка чья то? или действите
Пластик был и с завода тоже тёмно красный, от времени почти коричневый.
Я его сам спиливал, т.к. насадка имела трещины и тем выключатель
был очень опасен при эксплуатации, его ручка находится под напряжением
относительно шасси. Такая вот не очень удачная конструкция этого элемента.
Именно тёмнокрасным пластиком была выполнена насадка чтобы выделить
включатель сети.

Обратите внимание, что второй переключатель (не выключатель), голый без насадки на
ручке и конструктивно выполнен так, что никакая насадка не подойдёт. Он закорачивает
катушку ДВ на корпус.

Вот такой технический дизайн.

gamriq
Сообщения: 1002
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение gamriq » Пт июн 19, 2020 12:03 pm

Шедевр, а не работа!
Хорошо, что Ф.Ф. не оказался в положении Остапа Бендера, когда просто некому было оценить его титанический труд в деле Корейко :OO:
Сергей Юрьевич

Аватара пользователя
Gnat
Сообщения: 17164
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Gnat » Пт июн 19, 2020 1:50 pm

Radiomann писал(а):
Пт июн 19, 2020 11:59 am
его ручка находится под напряжением
относительно шасси. Такая вот не очень удачная конструкция этого элемента.
Такие выключатели применялись у нас на колёсных тракторах в 30-40 годах для включения фар. Но там всего 6 вольт было напряжение постоянное.
Юрий Васильевич

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс июн 21, 2020 11:57 am

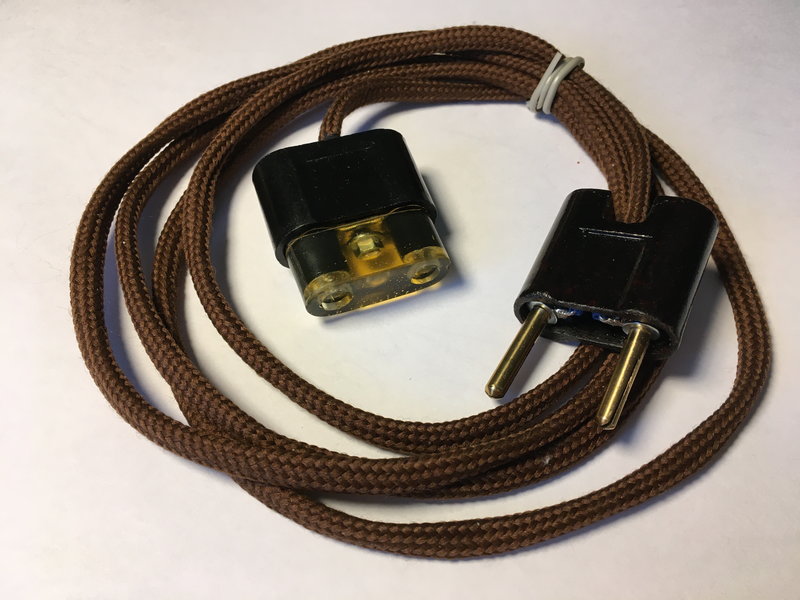

Подключение сетевого кабеля, по заводскому,
тоже теперь организовано с (помощью старого утюга).








Аватара пользователя
nomo
Сообщения: 165
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение nomo » Вс июн 21, 2020 1:03 pm

Сетевой кабель всю картину портит. Не гармонирует с корпусом совсем. И сразу ассоциация с утюгом (я про кабель). Уж лучше шнурок использовать.
с уважением, Владимир

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Юрий » Вс июн 21, 2020 2:54 pm

nomo писал(а):
Вс июн 21, 2020 1:03 pm
Не гармонирует с корпусом совсем.

...я как то для эксперимента опустил шнур от утюга в краску для волос...получилось вполне сносно - белый цвет стал коричневым ,а черный практически остался черным - главное не ПЕРЕДЕРЖАТЬ! и краску(та которая крем краска) разводить в ВОДЕ!
