Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 03, 2020 9:13 pm

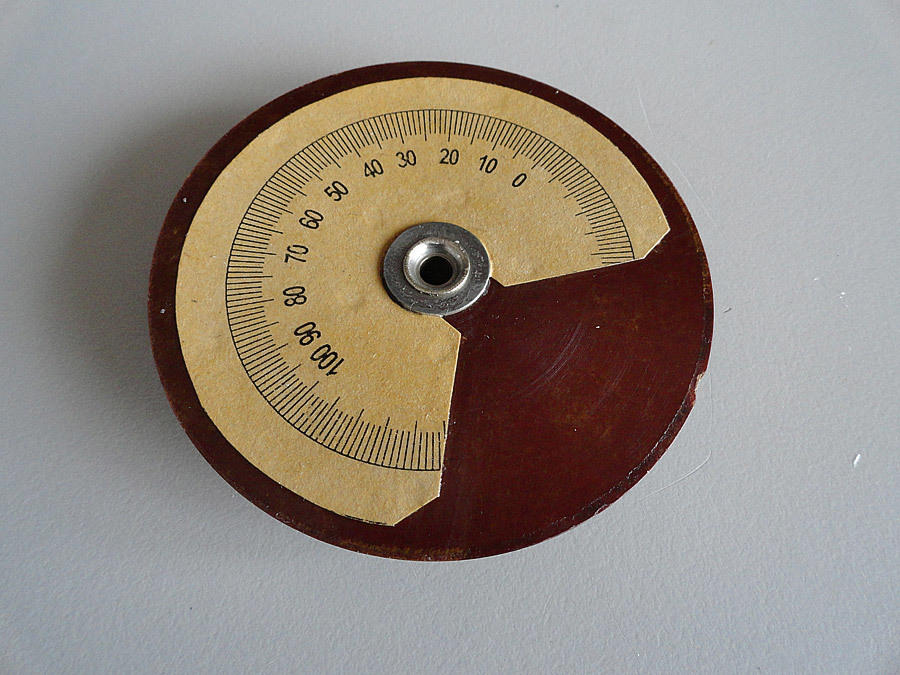

Пока там всё сохнет изготовил новую шкалу, отпечатал так,
что бы она минимально выглядела новоделом.







Аватара пользователя
lisovin Дмитрий
Сообщения: 3862
Зарегистрирован: Пн июн 07, 2010 3:51 pm
Откуда: Луганск

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение lisovin Дмитрий » Ср июн 03, 2020 9:55 pm

Юрий писал(а):
Вс май 31, 2020 6:03 pm
...я бы попробовал сделать ,что то подобное по технологиям покраски ЗВЕЗД ,те через трафарет...думаю вполне возможно получить достаточно похожий рисунок.
Федор Фридрихович, нечто похожее я делал ранее путем использования в качестве трафарета распушенной металловаты (в рулонах которая).
Только не из баллончика распылять краску, а от компрессора, чтобы высоким давлением прижимать вату для получения красивой текстуры.

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Юрий » Ср июн 03, 2020 10:17 pm

Radiomann писал(а):
Ср июн 03, 2020 9:13 pm
Пока там всё сохнет изготовил новую шкалу, отпечатал так,
что бы она минимально выглядела новоделом.
...на мой взгляд получилось неудачно....да и скол на диске портит впечатление ...я бы диск проточил, а шкалу вырезал бы как на оригинале и для старения покрыл её(бумагу) шеллаком.
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 03, 2020 11:22 pm

Юрий писал(а):
Ср июн 03, 2020 10:17 pm
...на мой взгляд получилось неудачно....да и скол на диске портит впечатление ...я бы диск проточил, а шкалу вырезал бы как на оригинале и для старения покрыл её(бумагу) шеллаком.
Проточить не возможно, т.к. в этом случае фрикцион не будет работать.
Такая верньерная система была на всех довоенных приёмниках
с круглыми шкалами. Но здесь мне повезлов том, что диск гетинаксовый и геометрию
свою со временем не потерял. Хуже дела обстоят с немецкими VE-301, там
шайбы делались из полистирола и со временем усохнув уже выходили из
зацепления фрикциона, в результате верньер не работал.
Скол абсолютно не мешает работе, и в целом, шкалу видно только при полной
разборке приёмника. В собранном виде видно только деления и цифры.
Лишнюю ненужную работу зачем делать?
Шкала отпечатана на специальной цветной бумаге и уже покрыта шеллаком.

Вот так я делаю на VE-301, для примера, изготавливаю шкалы полностью с
нуля заново, с описываемым приёмником это будет лишнее:









Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 03, 2020 11:26 pm

lisovin Дмитрий писал(а):
Ср июн 03, 2020 9:55 pm
Федор Фридрихович, нечто похожее я делал ранее путем использования в качестве трафарета распушенной металловаты (в рулонах которая).
Дмитрий, огромное Вам спасибо за столь ценную подсказку. Я как-то
не додумался до этого и уже начал переднюю панель делать по другому.
Но теперь знаю как можно создать такой рисунок.
Завтра посмотрю, как получается с моей методой и покажу.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Чт июн 04, 2020 2:46 pm

Вот после долгих размышлений, решил всё-таки попробовать декупаж,
по технике декорирования различных предметов. Давно хотел попробовать.
Приготовил клей и вперёд. Сам процесс очень напоминает наклеивание обоев.
Нанёс пару слоёв шеллака, всё хорошо держится.












Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Чт июн 04, 2020 6:54 pm

Кроме всего прочего необходимо заняться и электроникой.
Удалось разыскать схему приёмника, но для более удобного
пользования я её перерисовал:




Появился один вопрос - для чего в цепи сетки первой лампы
имеется разъём G1-G2 и для подключения чего?
Что может там подключаться?



gesigor
Сообщения: 34
Зарегистрирован: Пн май 11, 2020 10:12 pm

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение gesigor » Чт июн 04, 2020 7:34 pm

На немецких схемах разъем обозначен как "TA", если не ошибаюсь. На этой схеме рискнул бы предположить что подключали ЭПУ. Был такой у бабушки. Отдельный ящик, двигатель, и головка пьезоэлектрическая.

Аватара пользователя
Gnat
Сообщения: 17164
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Gnat » Чт июн 04, 2020 8:49 pm

Вполне возможно проигрыватель,но с анода этой лампы,на сетку второй лампы С5=1000пф конденсатор стоит и резистор R6 сеточный второго каскада 500 ком всего,что даёт частоту среза 312 Гц. В этой выше немецкой схеме 2мом резистор и частота среза 75-80 Гц , что вполне нормально по тем временам для музыки с шеллачных пластинок. А 312 Гц если то низов вообще ни каких не будет.
Юрий Васильевич

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Чт июн 04, 2020 9:19 pm

Вот оригинальная схема:


Аватара пользователя
Bansei
Сообщения: 278
Зарегистрирован: Пн фев 18, 2019 4:59 pm
Откуда: Lohne

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Bansei » Чт июн 04, 2020 9:32 pm

Василичь правильно написал , этот разъём для подключения проигровотеля
Владимир Владимирович . В отличие от другого, со мной можно на ТЫ

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Чт июн 04, 2020 9:39 pm

Bansei писал(а):
Чт июн 04, 2020 9:32 pm
Василичь правильно написал , этот разъём для подключения проигровотеля

Ясно, спасибо. Ну а я, коль уж начал со шкалы, продолжу блок
КПЕ с верньерным механизмом реставрировать и приводить в порядок.
КПЕ полностью перебрал. После сборки проверил на КЗ, замерил ёмкость
получилось как на схеме 30 - 500 pF.

















Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Пт июн 05, 2020 8:59 pm

И так, двигаемся дальше. К блоку КПЕ принадлежит и переменный конденсатор
обратной связи. Он так-же был почищен, проверен на работоспособность.
Ёмкости его соответствуют приведённым на схеме.
Механизм фрикциона тоже подвергся разборке и приведения в порядок.



















Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Сб июн 06, 2020 9:22 pm

Одна из предстоящих "творческих работ" - это изготовление блока конденсаторов
блока питания.
От старого остались на шасси только части креплений.







На просторах интернета нашёл две невнятные фотографии, по которым можно
изготовить похожий элемент.
В блоке будут конденсаторы блока питания.
Корпус из самой моей любимой жести - из банок для сгущённого молока.
Выглядеть будет вот так:






















Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс июн 07, 2020 3:54 pm

Прежде чем приступать к монтажу шасси, нужно заняться "мелочёвкой" .
Подготовить выключатели, отшлифовать все винты, подготовить
заклёпки для крепления шильдиков, да и сами шильдики привести в порядок.
Провести ревизию ламповых панелек и гнёзд штекеров.
Выточить на включатель сети новую пластиковую насадку взамен негодной и
ещё много много чего по мелочи ...
