Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 12:36 am

Приветствую всех участников форума.

Вот, после долгих раздумий, стоит или нет,
решил всё-таки написать репортаж восстановления одного старого и довольно редкого
приёмника Lumophon-33W. Я его получил в подарок от одного своего товарища, старого
немецкого радиолюбителя. Приёмник в нерабочем состоянии, кое-каких частей нет, они
со временем утеряны и их придётся восстанавливать по скудным фотографиям из
интернета. Вообще, с этим приёмником уже не одни шаловливые ручки поработали, так
что, придётся потрудиться.

И так, по порядку. Первое, что я всегда делаю, когда берусь за реставрацию - это собираю
всю информацию о аппарате, изучаю всю его историю, историю производителя и т.д.
Только так я понимаю реставрацию и коллекционирование, иначе будет просто собирание и
мы будем не коллекционеры, а собиратели старого хлама.

Немного истории.

Дата рождения приёмника 1930 год. Это аудион (регенеративный приёмник) на четырёх
лампах:  REN904 REN904 RE134 RGN354. Производитель - Lumophon, Bruckner & Stark, Nürnberg,
Германия. Диапазон принимаемых частот СВ - ДВ. Динамика нет, предусмотрено подключение
внешней акустики, внимание - с выходным трансформатором!

Кратко о самой фирме.
Основана была 24 ноября 1919 года Хансом Брукнером в Нюрнберге.
Производила в начале телефонные установки. В виду большого объёма заказов Ханс Брукнер
пригласил в компаньоны Карла Штарка с которым ранее работал на известном предприятии
TeKaDe (радиоприёмники). С конца февраля 1920 года предприятие стало называться
Firma Bruckner & Stark.
Первоначально на фирме было занято только 15 сотрудников. В 1923 году фирма начинает
выпуск детекторных приёмников Detektor 2C и количество сотрудников вырастает до 70-ти.
Приёмники экспортируются в страны Европы и даже Японию. Через год число сотрудников
увеличивается до 240-ка человек.
Далее совсем кратко:
1923 год - открыт филиал по производству высококачественных радио аппаратов;
1929 год - изменяется название Lumophon-Werke Nürnberg;
1950 - 1971 годы, вливается в фирму Grundig;
1965 - 1971 выпускает телевизоры под маркой Lumophon но в составе Grundig;
Далее аппараты под маркой Lumophon более не производятся.
Вот такая история.

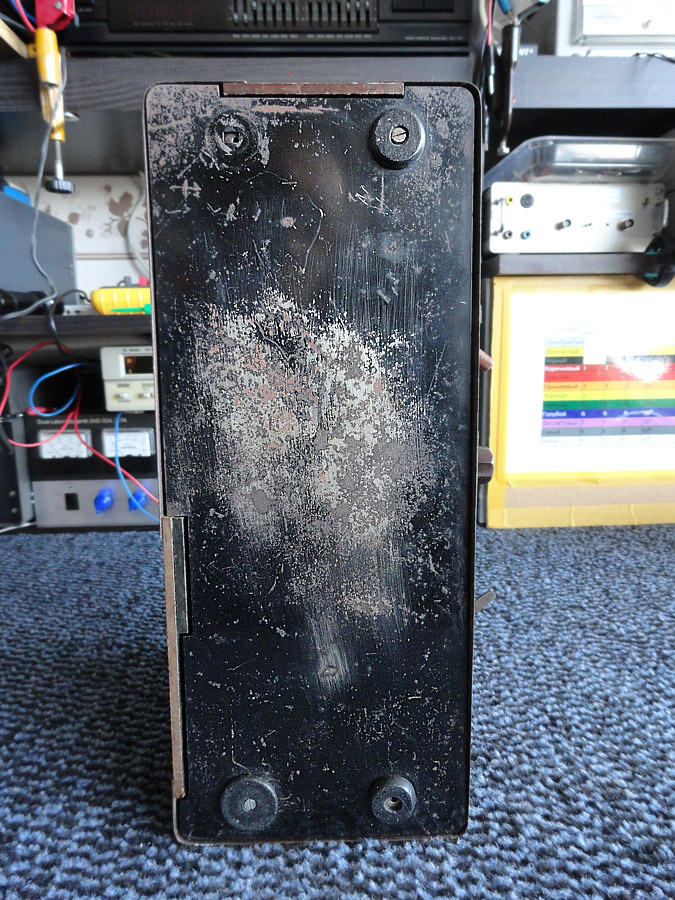

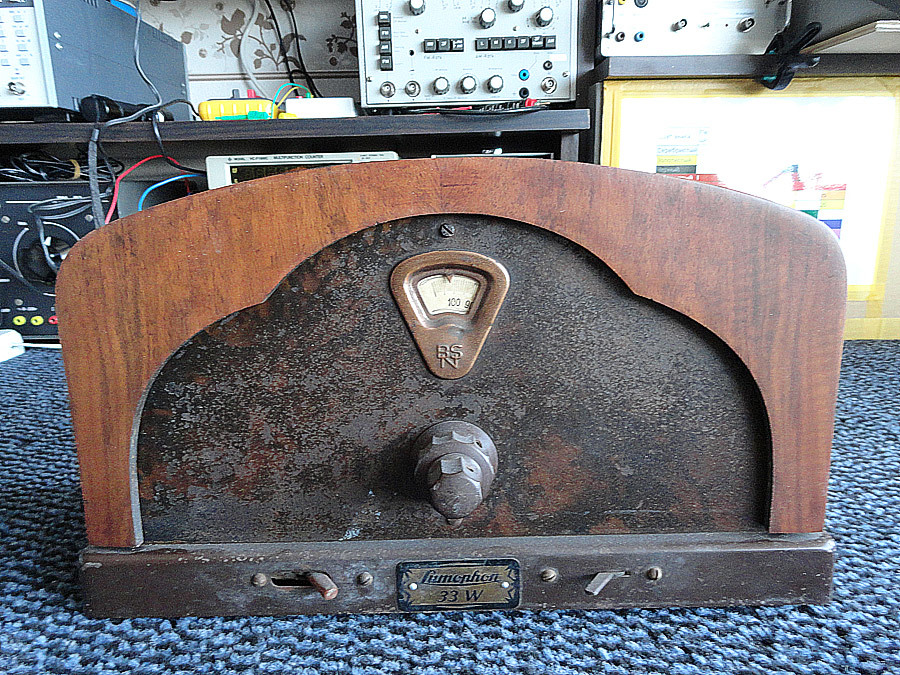

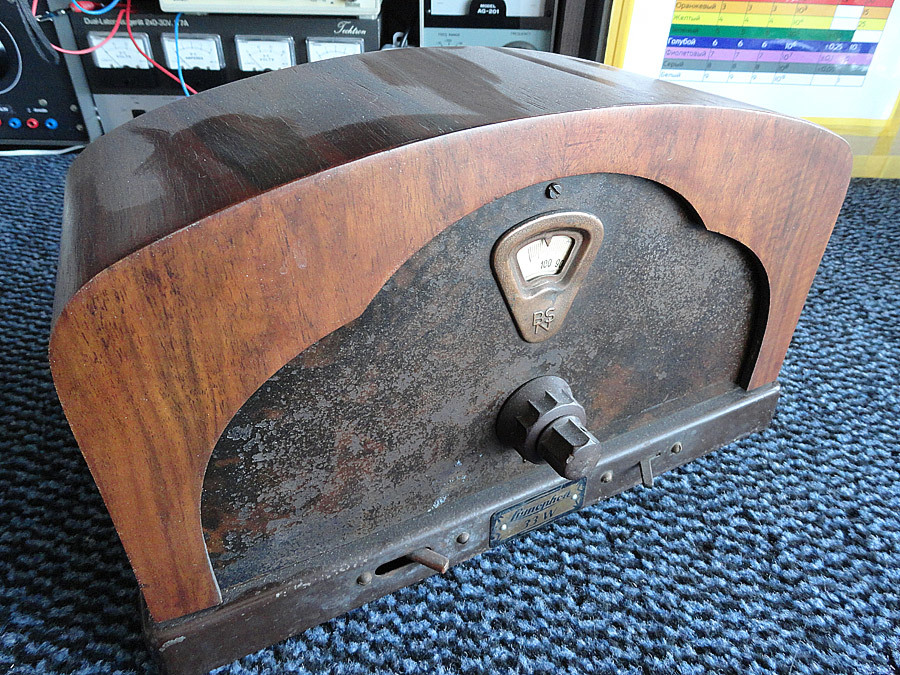

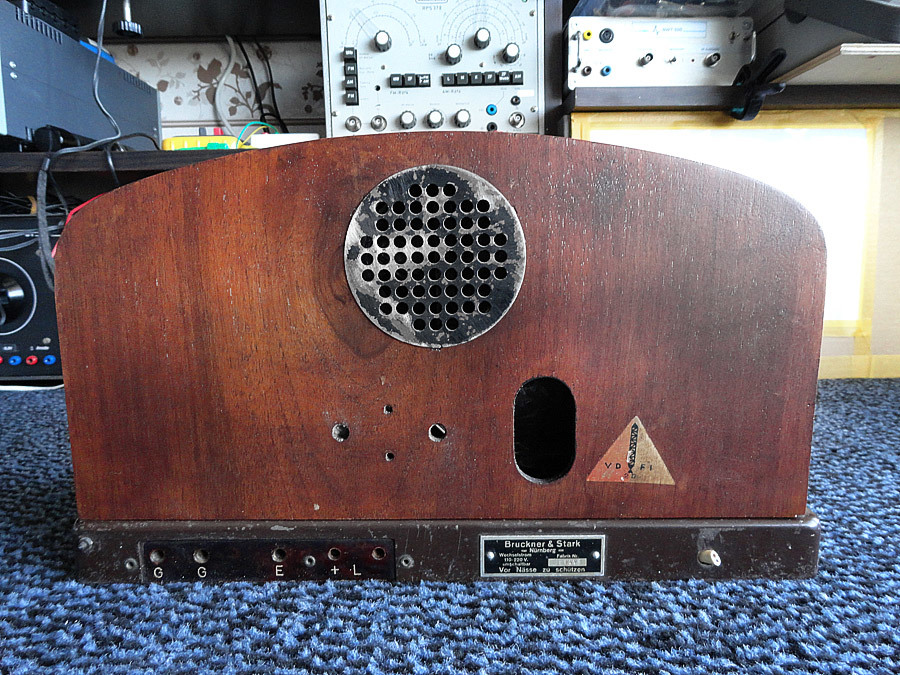

Так выглядит приёмник с которым нужно будет поработать:

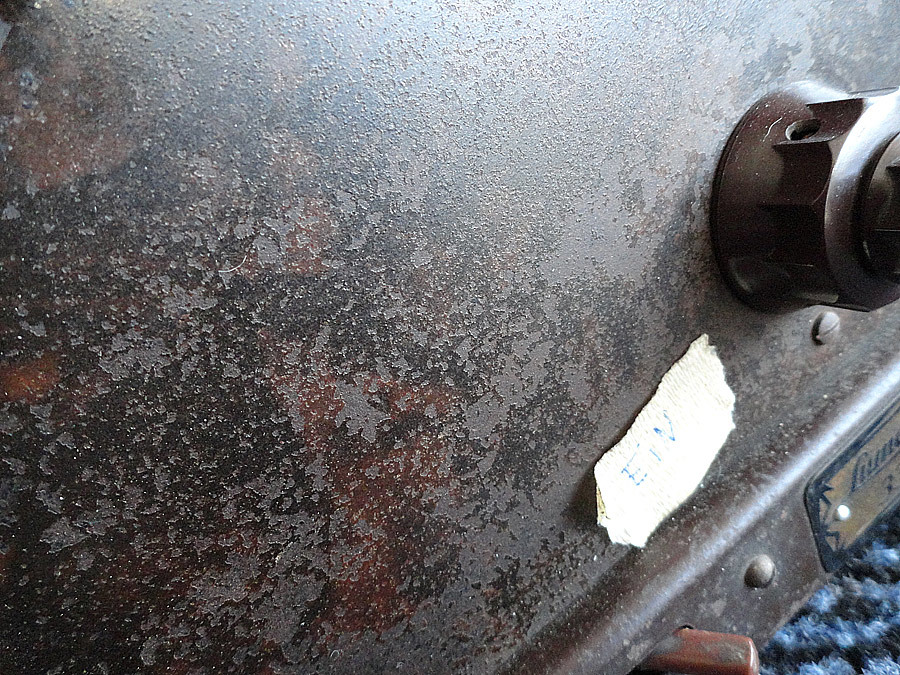

Сразу бросается в глаза одна особенность - передняя панель сильно повреждена ржавчиной,
через которую угадывается текстура корневого дерева, которая выполнена художественным
способом, видимо масляными красками.
Воспроизвести такой рисунок вряд-ли удастся, покрыть шпоном тоже не получится, т.к. тогда
не оденется корпус.
В общем нужно какое-то не ординарное решение. Будем думать ...

Аватара пользователя
Epolett
Сообщения: 629
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Epolett » Вс май 31, 2020 1:05 am

Radiomann писал(а):
Вс май 31, 2020 12:36 am
не ординарное решение
Может панель отпескоструить, все собрать и по верху зашпоновать, шаблоном изготовив лекало точное по размерам в трафаретном для фигур выпирающих элементов варианте.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 10:48 am

Epolett писал(а):
Вс май 31, 2020 1:05 am
Radiomann писал(а):
Вс май 31, 2020 12:36 am
не ординарное решение
Может панель отпескоструить, все собрать и по верху зашпоновать, шаблоном изготовив лекало точное по размерам в трафаретном для фигур выпирающих элементов варианте.
Я уже написал, что такой способ не пойдёт - не оденется крышка корпуса. Покрыть шпоном
корневого дерева, было бы отличным решение, но ...


Ещё пару дополнений к истории приёмника. Известно что Брукнер и Штарк организовали
08.04.1924 Lumophon-Radio-Vertriebsgesellschaft (Люмофон-радио-общество) в Нюрнберге.
Продажа товаров общества производилась под маркой Lumeta-Radioges. mbH.

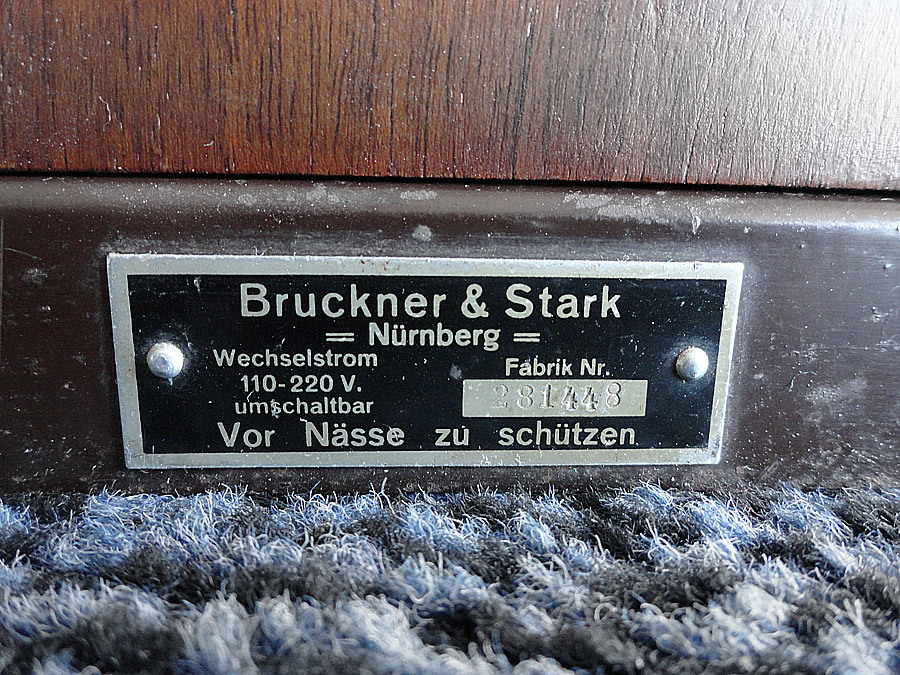

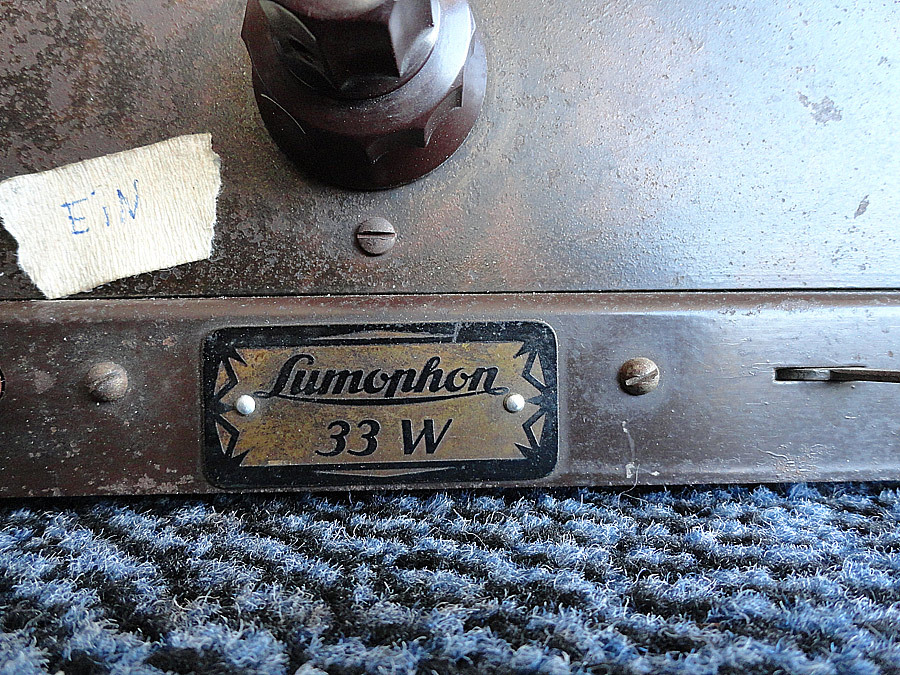

Аппараты носили название Lumophon и маркировались абривеатурой BSN, где буква N
располагалась внизу. Это хорошо видно на приведённых двух первых фотографиях.
До 1926 года товарищество выпускало радиодетали для радиолюбителей - переходные
(межблочные) трансформаторы, переключатели диапазонов и т.д. Кроме того выпускались
наборы для самостоятельной сборки приёмников под марками HU8, RT4, PR2, NEW и NEG.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 11:00 am

Пока суть да дело, приёмник очень основательно моется и разбирается до последней
шайбочки. Объясню зачем.
Аппарату 90 лет! За это время не известно где он был, какая на нём скапливалась пыль
и грязь, какие микробы и бактерии в нём поселились и живут. Поэтому от всего этого
нужно освободиться. Приёмники можно и нужно мыть перед реставрацией. Важное условие -
очень хорошо просушить.
Полная разборка для того, чтобы восстановить первоначальное (заводское) состояние.

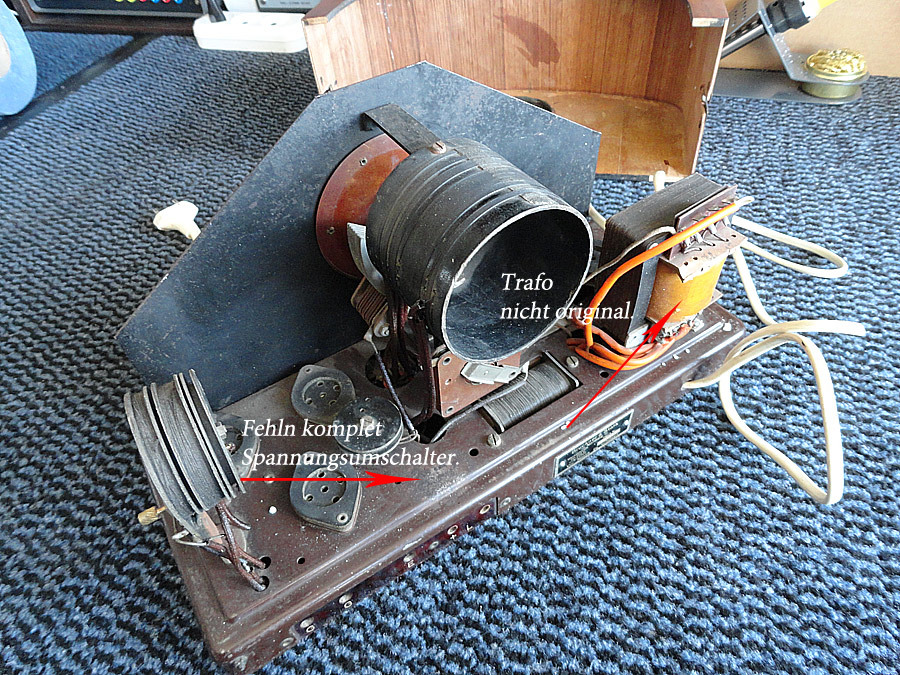

Поскольку многих деталей в аппарате не хватает и многие заменены на не оригинальные,
например силовой трансформатор кто-то крайне неумело пристроил от VE-301, от блока
конденсаторов остались только полоски его крепления, разъём подключения сети вместе
с кабелем и переключателем напряжений вовсе отсутствует и так далее, к тому же сильная
коррозия шасси, всё это заставляют применить кардинальные меры.
Некоторые узлы и детали предстоит изготовить заново, по скудным фотографиям и
описаниям из интернета.
Про мелочёвку как резисторы и конденсаторы я вообще молчу.
Устранение ржавых очагов шасси потребует специальных работ, а пока ...






















Аватара пользователя
maisteroleg
Сообщения: 166
Зарегистрирован: Пт дек 03, 2010 10:44 pm
Откуда: Львов

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение maisteroleg » Вс май 31, 2020 12:45 pm

Radiomann писал(а):
Вс май 31, 2020 12:36 am
угадывается текстура корневого дерева
Поищите в гугле "аквапечать" или "аквапринт"

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 1:44 pm

Добрый день maisteroleg, давно Вас не видел на форуме, рад
вашему появлению.
За подсказку спасибо. Я тоже склоняюсь к мысли о аквапечати
или декупаже, вернее к тому что сейчас принято называть декупажем.
Это очень похоже на то, что делал завод VEF с корпусами своих
приёмников в 60-ые годы. Тогда корпуса покрывались бумагой под
дерево и затем лакировались.
На самом то деле декупаж, это очень древняя китайская технология
нанесения рисунка, выполненного на тончайшей бумаге, на фарфор.
Мне несколько лет назад один из участников форума, которого я тоже
уже несколько лет не вижу здесь, прислал в подарок декупажную
бумагу под корневое дерево, она всё это время лежала не использованная,
и вот теперь возможно настал её черёд.

Аватара пользователя
Микрик
Сообщения: 1650
Зарегистрирован: Вс июл 22, 2018 6:37 pm
Откуда: Moldova

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Микрик » Вс май 31, 2020 1:46 pm

Radiomann писал(а):
Вс май 31, 2020 12:36 am
покрыть шпоном тоже не получится, т.к. тогда
не оденется корпус.
Пленка самоклейка с нужным рисунком. Она тонкая...
Василий В.

Куплю шкалу радиолы Estonia-4 в хорошем состоянии.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 2:00 pm

Микрик писал(а):
Вс май 31, 2020 1:46 pm
Пленка самоклейка с нужным рисунком. Она тонкая...
Но тогда это уже не будет реставрацией, а ремонтом. Цель - реставрация, т.е.
максимальное приближение по внешнему виду и технологиям ко времени изготовления
приёмника. В идеале и использование старых материалов того времени.
Я как-то уже писал о том, что собираю старый шпон со старых приёмников. Тогда это
вызвало у многих не понимание - мол сегодня шпон есть любой, были бы деньги, но
ни за какие деньги не купить шпон 90-летней давности. Это касается и применения мной
столярного костного клея, вместо ПВА, шеллака вместо современных лаков и т.д.
Но это к примеру о принципе реставрации вообще.

Аватара пользователя
Микрик
Сообщения: 1650
Зарегистрирован: Вс июл 22, 2018 6:37 pm
Откуда: Moldova

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Микрик » Вс май 31, 2020 3:59 pm

Ф. Фридрихович, насчет реставрации понимаю, но. По этому поводу тоже мнений существует...
Как вариант- найти оригинальное фото неповрежденного внешнего вида и "нанять" художника. Хороший художник конечно денех стоит правда. Но как вариант.

п.с. Нельзя исключить и того, что при производстве использовалась именно такая "технология" нанесение рисунка - наклейка готового. Вот на какой подложке, этого конечно наверняка не выяснить.
Василий В.

Куплю шкалу радиолы Estonia-4 в хорошем состоянии.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 4:21 pm

Микрик писал(а):
Вс май 31, 2020 3:59 pm

Как вариант- найти оригинальное фото неповрежденного внешнего вида и "нанять" художника.

Нельзя исключить и того, что при производстве использовалась именно такая "технология" нанесение рисунка - наклейка готового.

Выполнить художнику такую работу у нас будет стоить как, по меньшей мере, десять
приёмников такого типа. Никаких фото практически пригодных для этого найти не удалось.

При производстве никаких подложек не было. Рисовалось всё на голом и даже не грунтованном
металле, я уже проверил.

Ну а пока идёт дальнейшая разборка шасси, в частности высверливание всех заклёпок,
крепящих ламповые панельки и шильдики.

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Юрий » Вс май 31, 2020 6:03 pm

Radiomann писал(а):
Вс май 31, 2020 4:21 pm
При производстве никаких подложек не было. Рисовалось всё на голом и даже не грунтованном
металле, я уже проверил.
...я бы попробовал сделать ,что то подобное по технологиям покраски ЗВЕЗД ,те через трафарет...думаю вполне возможно получить достаточно похожий рисунок.
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вс май 31, 2020 6:34 pm

Ну вот шасси разобрано, краска снимается.


Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вт июн 02, 2020 11:06 am

И так, краска снята с шасси и передней панели. На фото видно,
насколько повреждено шасси коррозией. Места коррозии обработаны
механически и химически до полного удаления окисла, иначе любая
покраска не будет иметь никакого смысла, через некоторое время
процесс коррозии может продолжиться.
Места коррозии зашпаклёваны и зачищены. Можно было бы конечно и
залудить и это было бы на вечно, но я пошёл по более лёгкому пути
уповая на качество немецких материалов.
















Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Вт июн 02, 2020 8:40 pm

Теперь всё грунтуем.






Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Lumophon-33W, реставрация регенеративного приёмника..

Сообщение Radiomann » Ср июн 03, 2020 1:53 pm

Ну вот основные металлические детали и покрашены, теперь можно заняться
и электронными комплектующими.
