Zenith 9-S-232 Waltons - реплика.

Модератор: Radiomann

gamriq
Сообщения: 522
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Zenith 9-S-232 Waltons - реплика.

Сообщение gamriq » Сб янв 05, 2019 3:10 pm

nomo, а как они называются и в каком отделе? Так ведь это и впрок будет использоваться.
Сергей Юрьевич

Аватара пользователя
воробей
Сообщения: 662
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

Zenith 9-S-232 Waltons - реплика.

Сообщение воробей » Сб янв 05, 2019 3:46 pm

Radiomann, а Вы не ссмотрели в сторону УФ-печати? Там и белой краской по черному напечатают. И что не плоская, в принципе, возможно сделать (зависит от размера дюз на конкретных головах конкретного принтера).

Когда я работал в рекламном агентстве у нас был такой аппарат. Печатали и на стеклах и на дверях. Но у нас была простейшая дешевая система головок, да и головы были не первый класс. Хороший аппарат даст приемлемое качество. Во всяком случае хоть посмотрите на эту технологию если у Вас там где есть такое - может быть это оно как раз?

Второй вариант - шелкотрафарет.
Третий - тампопечать.

Второй и третий варианты - расходные. Тампопечать сделает все что угодно белым по черному на поверхности практически любой кривизны.
С уважением, Алексей.

Аватара пользователя
nomo
Сообщения: 112
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение nomo » Сб янв 05, 2019 4:43 pm

gamriq писал(а):
Сб янв 05, 2019 3:10 pm
nomo, а как они называются и в каком отделе? Так ведь это и впрок будет использоваться.
В каком отделе не знаю. Это вешалки для инвентаря.

с уважением, Владимир

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб янв 05, 2019 4:54 pm

gamriq писал(а):
Сб янв 05, 2019 2:13 pm

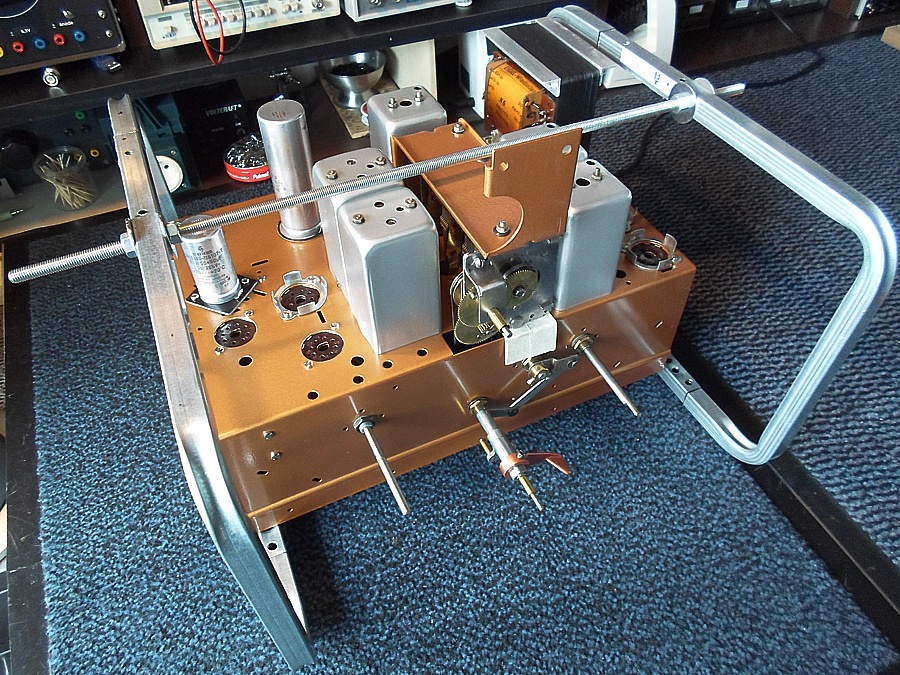

Хочу попросить вас сфотографировать рамки сборные, на которых шасси крутите во время ремонта. Работаю с Эстония-2 в данный момент, тяжёлая блин да и антенна наверху магнитная, боюсь сломать. Озаботился поиском, но пока глухо что то. Даже не знаю, что правильно искать? :pardon:

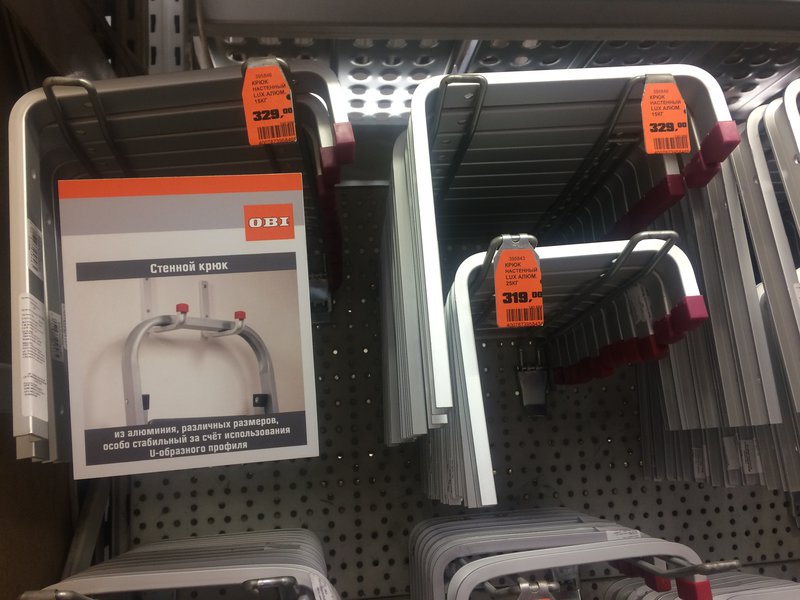

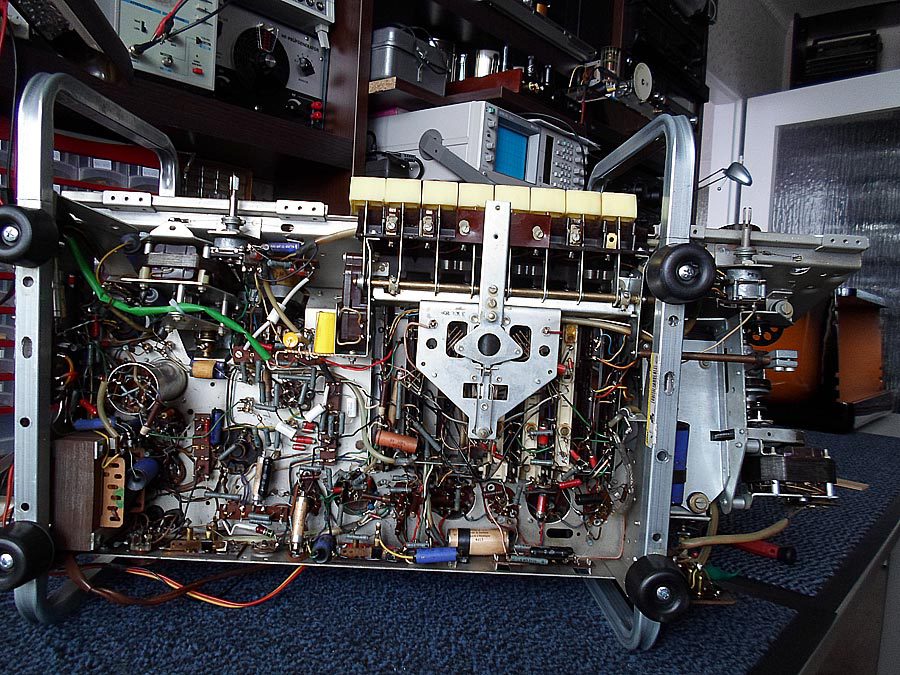

Рамки имею крайне простую конструкцию. Это ни что иное, как купленные в хозмаге четыре
настенных крючка для подвешивания например велосипедов в гараже. Стоят они совсем не дорого.
Стыкуются они с помощью соответствующего размера квадратной трубы и "слепых" заклёпок (точно как по-русски не знаю).
В верху сквозные отверстия с боковых сторон для скрепляющей шпильки 8 мм.
В нижних частях ряд отверстий 5 мм. и продольные паза. Этим вы сможете крепить шасси с любыми расстояниями
отверстий. Эти рамки подходят практически для всех приёмников.












Ну а если хотите сделать действительно хороший универсальный опрокидыватель на все случаи жизни,
то лучше вот такой. Я их делаю разных вариантов, но смысл конструкции один - Вы можете шасси фиксировать в
под любым удобным для работы углом. Это крайне важно!







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб янв 05, 2019 5:06 pm

воробей писал(а):
Сб янв 05, 2019 3:46 pm
Во всяком случае хоть посмотрите на эту технологию если у Вас там где есть такое - может быть это оно как раз?

Второй вариант - шелкотрафарет.
Третий - тампопечать.

Второй и третий варианты - расходные. Тампопечать сделает все что угодно белым по черному на поверхности практически любой кривизны.
Да, эти технологии известны, но стоят такие работы очень дорого, поэтому я поступил иначе -
приобрёл в Америке диколь (специальные наклейки) на мою модель приёмника.
Вообще нужно пару слов сказать о американском рынке ретро аппаратуры. Это просто сказка,
там можно приобрести почти всё на любую популярную модель приёмника 30-ых годов.
В этом они просто молодцы. Ручки - пожалуйста, ткань - без проблем, лампы, крепёж, шильдики и
пр. и пр. В общем я получил диколь и на этом пока успокоился.




Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб янв 05, 2019 5:13 pm

nomo писал(а):
Сб янв 05, 2019 2:53 pm
Но цена!!! На раму нужно купить 4 штуки. Ради одного приёмника дороговато выходит.
Поверте, когда будете ремонтировать и реставрировать шасси приёмника, можете наломать и испортить
горазда больше. А сколько нервов, а матюгов?
А потом человек занимающийся реставрацией и постройкой аппаратуры на одном аппарате не остановиться.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
воробей
Сообщения: 662
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

Zenith 9-S-232 Waltons - реплика.

Сообщение воробей » Сб янв 05, 2019 5:42 pm

Ой какая прелесть, оказывается. Я про декали. Даже не подуммал что такое может быть в природе :good:

Про дороговизну процесса что предложил - я в курсе. Но иногда хочется сделать "по фирмЕ", поэтому хоть и редко, но позволяю себе такую роскошь :oops:
С уважением, Алексей.

Аватара пользователя
nomo
Сообщения: 112
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение nomo » Сб янв 05, 2019 11:12 pm

Radiomann писал(а):
Сб янв 05, 2019 5:13 pm
Поверте, когда будете ремонтировать и реставрировать шасси приёмника, можете наломать и испортить
горазда больше. А сколько нервов, а матюгов?
А потом человек занимающийся реставрацией и постройкой аппаратуры на одном аппарате не остановиться.
Совершенно согласен. И прошёл через повреждения ранее восстановленного. И проклинал себя, что пожалел денег. И почти уломал себя купить эти детали и сделать такую раму. Сейчас занялся магнитофонами, а вернусь к приёмникам и сделаю обязательно. Вещь полезная без сомнения.
с уважением, Владимир

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Вс янв 06, 2019 5:24 pm

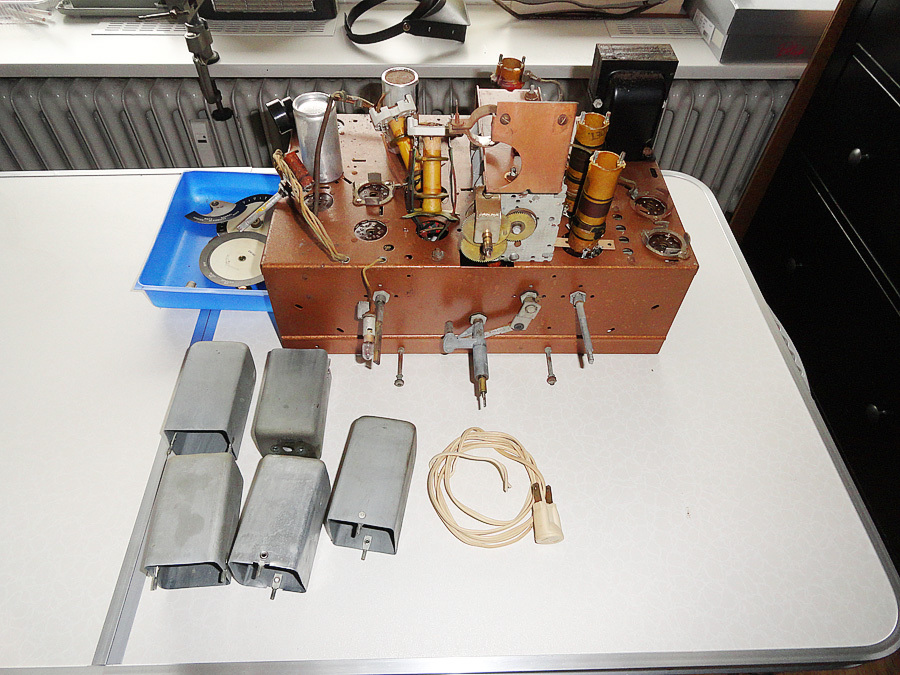

В принципе всё более или менее было подготовлено, установлено на шасси. Оставалось подумать о динамике,
он должен был быть неприменно с эл.магнитным подмагничиванием и антифоновой катушкой.
Был у меня в запасе один от VEF Super M557. На него я и возложил надежды. Ну а пока предстоял монтаж
шасси с нуля. Один раз я уже такое прошёл на 6Н1, было сложно, особенно с распайкой галетного переключателя
контуров, но преодолел. Галетники в старых приёмниках, это всегда головная боль. Нужно упомянуть о совершенно
"своеобразном" рисовании электрических схем на американских приёмниках. Рисуют они их "как Бог на душу положит",
кто во что горазд. Вначале меня поразило то, что на схемах повторялись обозначения элементов, например, R3 могло встретиться
раз пять, С2, раза четыре и т.д. Потом я понял что элементы с одинаковыми значениями обозначаются одинаковым
порядковым номером. Несколько странная логика. Про обозначение номиналов вообще не говорю. Это просто ребусы.
Например: С3 - .0005MFD, или R2 - 390M OHMS. Все эти частоколы вместо нормального обозначения резисторов меня тоже
раздражали, а про вольное вырисовывание галетных переключателей лучше и не упоминать. В общем в конце концов
я перерисовал схему в нормальном виде и с нормальными обозначениями и указаниями номиналов элементов.
Но при монтаже пошло не всё так гладко, стали возникать вопросы, на которые я не мог найти ответов.







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Пн янв 07, 2019 12:49 pm

После сборки на шасси блока питания и НЧ, работой остался не доволен.
И тут мне внезапно подвернулась возможность купить в Америке точно такое же шасси
с хорошим шкальным механизмом и даже лампами. Я его приобрёл.
И это в раз решило массу проблем.

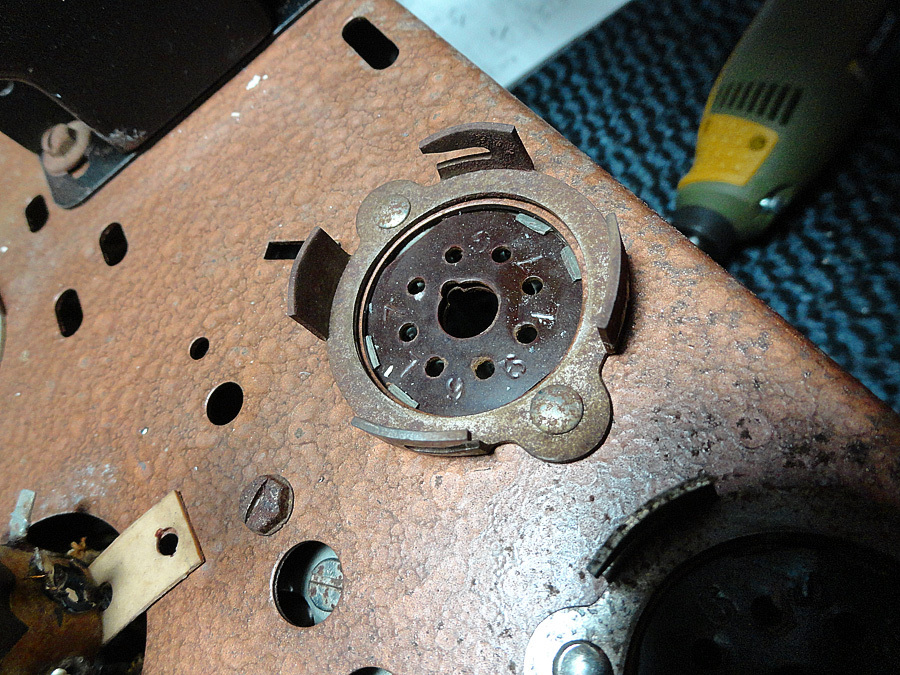

Шасси было вымыто и установлено как образец. Монтаж пошёл значительно легче и быстрее.



















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Ср янв 09, 2019 12:35 am

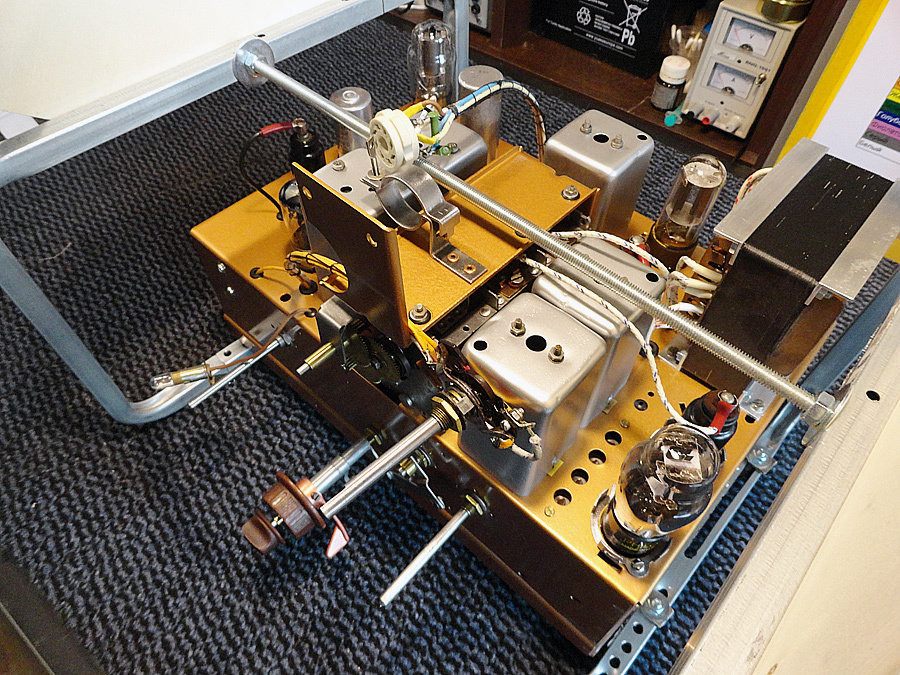

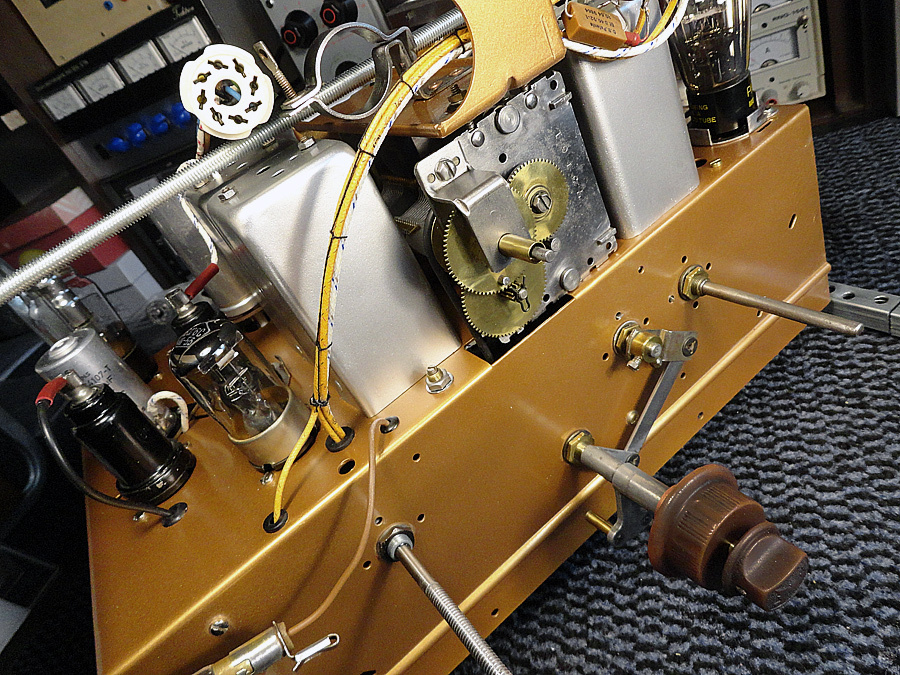

В общем, монтаж теперь пошёл значительней быстрее.
















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
nomo
Сообщения: 112
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение nomo » Ср янв 09, 2019 12:54 am

Огромный труд. Красота!
с уважением, Владимир

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Ср янв 09, 2019 4:03 pm

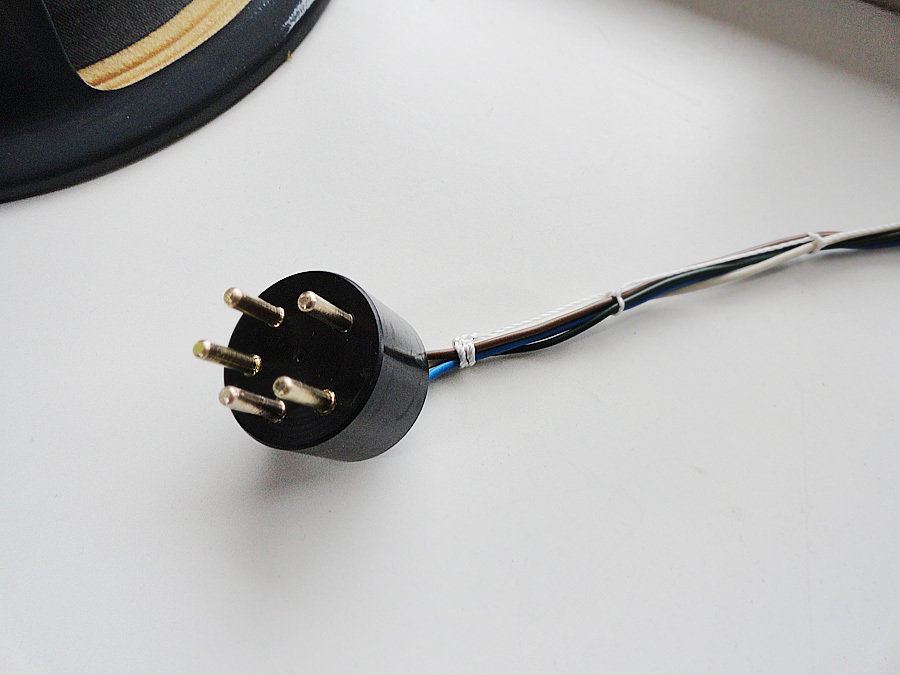

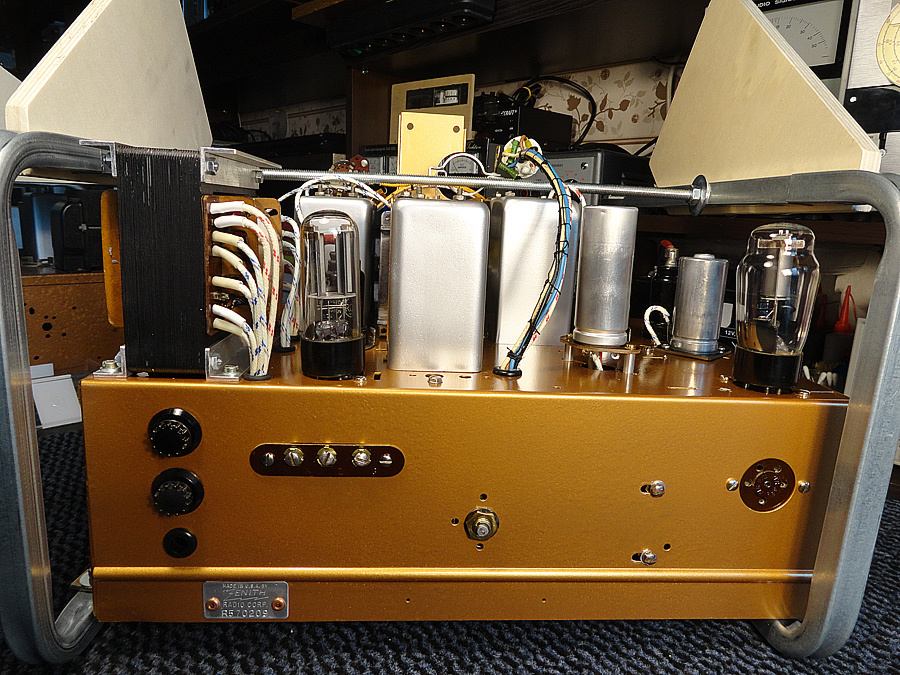

Далее нужно было изготовить колодку для подключения динамика с дросселем.













Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 6984
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Ср янв 09, 2019 4:32 pm

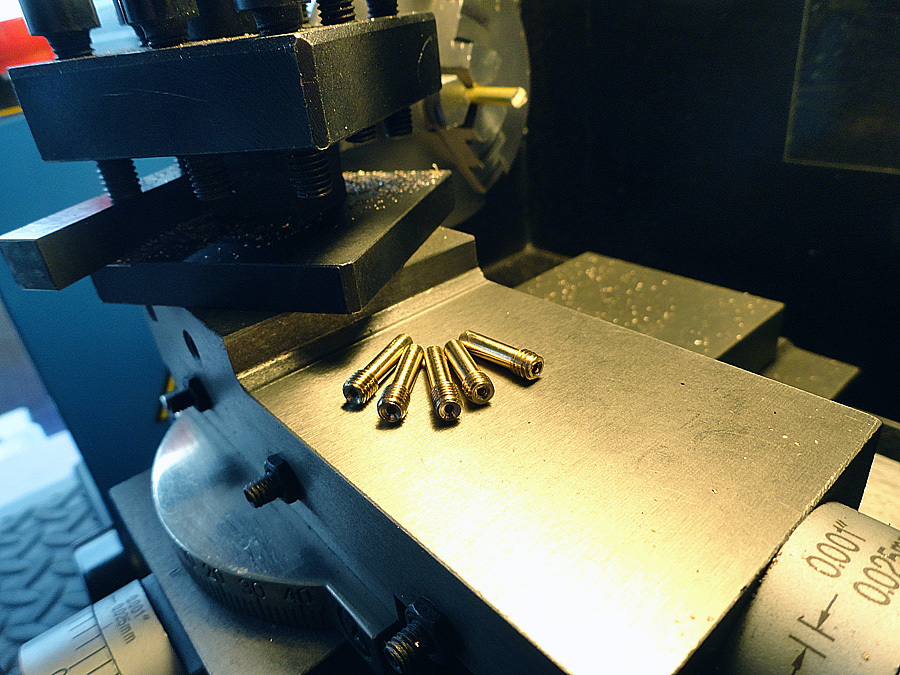

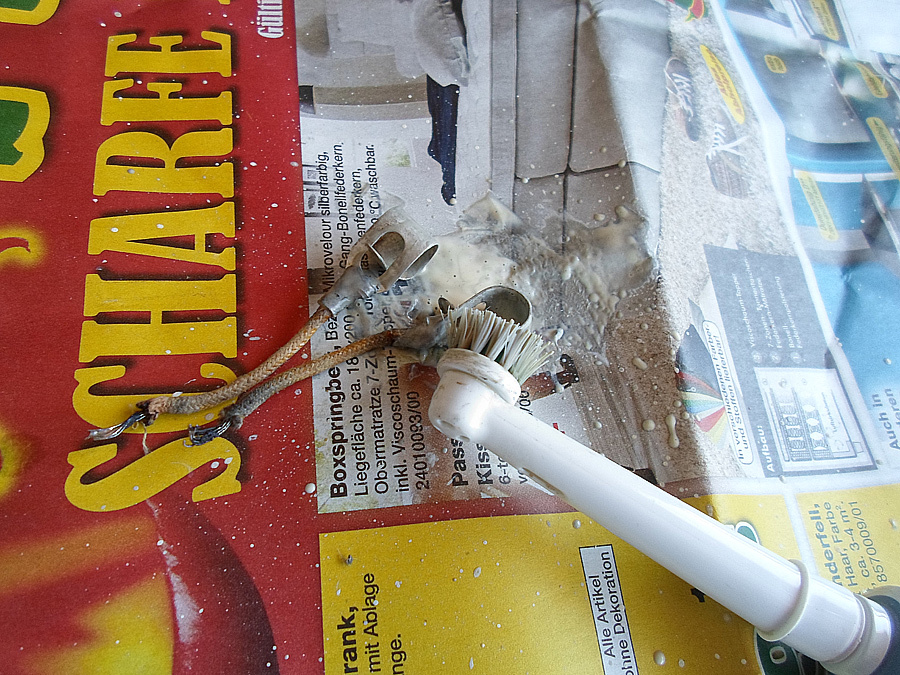

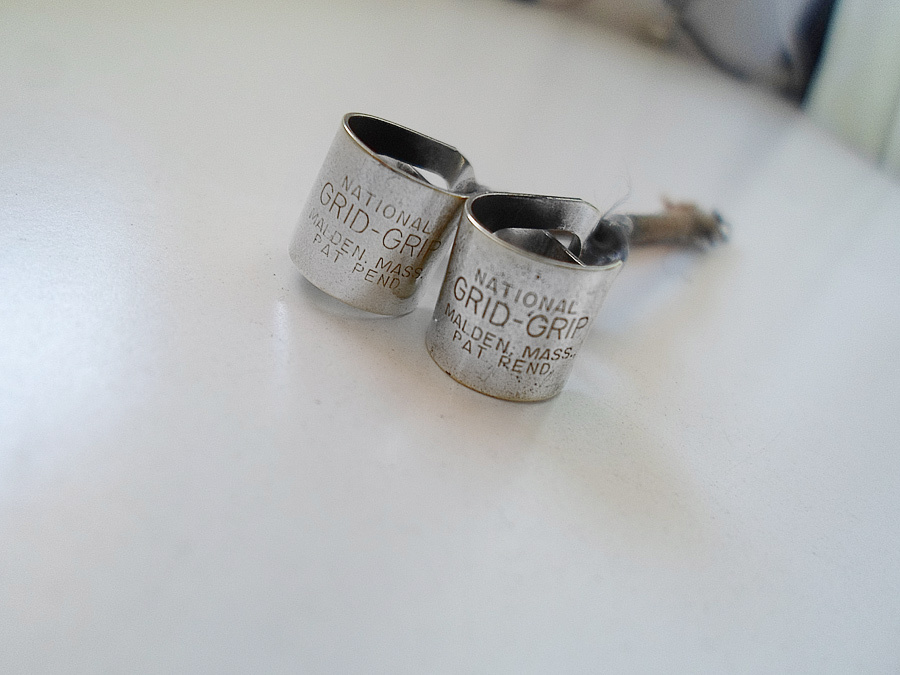

Кроме того нужно было привести в порядок разные "мелочи" как то , винты, гайки, резинки,
колпачки ламп м пр. Занимает в действительности много времени.





















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Alexander_44
Сообщения: 486
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

Zenith 9-S-232 Waltons - реплика.

Сообщение Alexander_44 » Ср янв 09, 2019 4:43 pm

Radiomann, Из чего резинки под провода в отверстиях сделаны или готовые такие где то продаются?
Александр
