Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Пт дек 28, 2018 6:46 pm

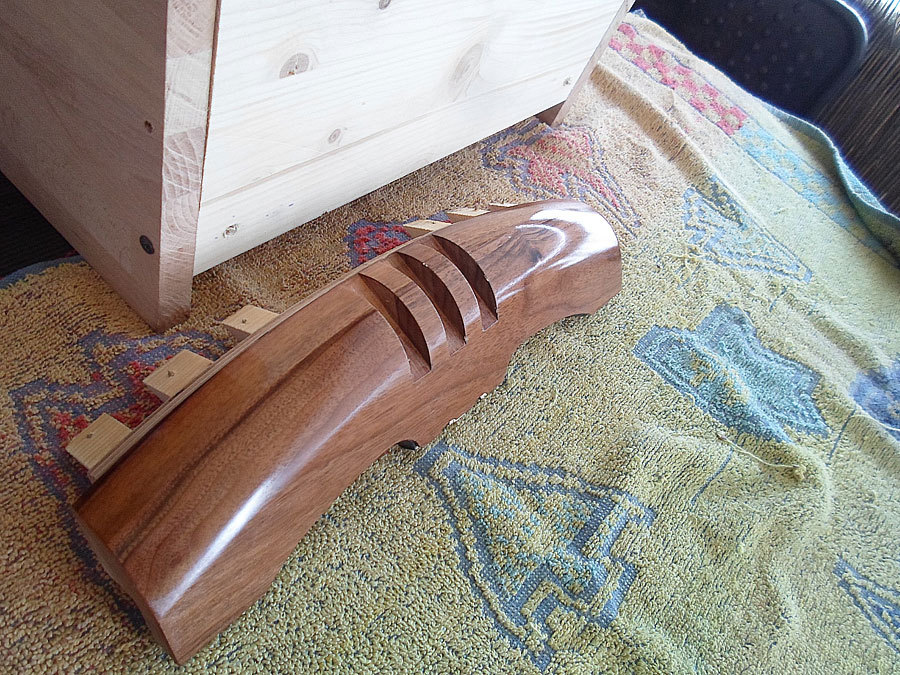

После описанных раздумий и проб были выполнены "поджиг", шлифовка и порозаполнение
боковин и верхней крышки с лобовой частью передней панели:


















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Alexander_44
Сообщения: 530
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

Zenith 9-S-232 Waltons - реплика.

Сообщение Alexander_44 » Пт дек 28, 2018 7:26 pm

Radiomann,
А лак чем наносите?
Александр

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Пт дек 28, 2018 8:26 pm

Alexander_44 писал(а):
Пт дек 28, 2018 7:26 pm
Radiomann,
А лак чем наносите?
Я уже выше написал, это французская политура, что означает только тампон.
Как правило это порядка 40 слоёв или более.
Порозаполнение тоже только тампоном и пемзовая мука.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
nomo
Сообщения: 138
Зарегистрирован: Чт сен 13, 2018 11:56 pm
Откуда: Москва
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение nomo » Сб дек 29, 2018 12:02 pm

Очень красиво получается.
с уважением, Владимир

Дмитрий А.М.
Сообщения: 209
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Zenith 9-S-232 Waltons - реплика.

Сообщение Дмитрий А.М. » Сб дек 29, 2018 12:55 pm

Radiomann писал(а):
Ср дек 26, 2018 1:27 pm
После водных процедур, начался процесс работы, и в первую очередь нужно было привести в порядок шасси.
Задача осложнялась тем, что обработать внутренние сгибы и углы, занятие совсем не простое.
Ржавчину нужно было удалить на 100%, иначе в дальнейшем под грунтовкой и краской она всё равно будет "кипеть".
Для решения этой задачи, лучшее - пескоструй, но его у меня нет, а потому пришлось в ручную дрелью, дремелем с
разными щётками ну ортофосфорной кислотой.
В конце концов ржавчина и глубокие, что не маловажно, раковины были побеждены.
Ф.Ф.,а почему бы не протравить в лимонной кислоте?

Дмитрий А.М.
Сообщения: 209
Зарегистрирован: Пт ноя 23, 2012 3:12 pm
Откуда: Москва ТиНАО.

Zenith 9-S-232 Waltons - реплика.

Сообщение Дмитрий А.М. » Сб дек 29, 2018 1:02 pm

Radiomann, Ф.Ф.!А из какой древесины выполнены угловые элементы корпуса и верхняя фронтальная дуга ?

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб дек 29, 2018 3:04 pm

Дмитрий А.М. писал(а):
Сб дек 29, 2018 12:55 pm
Ф.Ф.,а почему бы не протравить в лимонной кислоте?
Ну, во-первых это надо целую ванну кислоты, шасси довольно большое 390х250х130 мм.,дорогое удовольствие.
Во вторых, коррозия проникла довольно глубоко в металл и раковины были достаточно глубокими.
Нужно было максимально выровнять поверхность не прибегая к шпаклёвке.
Это и было достигнуто в большей мере шлифовкой.



Дмитрий А.М. писал(а):
Сб дек 29, 2018 1:02 pm



Ф.Ф.!А из какой древесины выполнены угловые элементы корпуса и верхняя фронтальная дуга ?

Вот здесь я затрудняюсь ответить. Как уже писал, все основные деревянные элементы я получил
уже готовыми из России.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

gamriq
Сообщения: 658
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Zenith 9-S-232 Waltons - реплика.

Сообщение gamriq » Сб дек 29, 2018 3:10 pm

Radiomann, а к мастеру-краснодеревщику можно обратиться? Это не секрет? Быть может, изготавливает копии других приёмников?
Сергей Юрьевич

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб дек 29, 2018 3:14 pm

Далее началась эпопея с передней панелью. Она покрывается, как правилом, корневым шпоном.
В начале я выбрал шпон корня ореха, но как в последствии выяснилось, это было ошибкой.
Рисунок получился не выразительным, цвет блеклым, да на поверхности возникли изъяны.










Предстояло теперь это всё снять
и делать заново.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб дек 29, 2018 3:21 pm

gamriq писал(а):
Сб дек 29, 2018 3:10 pm
Radiomann, а к мастеру-краснодеревщику можно обратиться? Это не секрет? Быть может, изготавливает копии других приёмников?
Да, конечно можно, я и обратился. Здесь есть фирмы по реставрации и изготовлению мебели.
Но названная цена меня напрочь отвадила от такой мысли. Изготовление
только деталей корпуса стоит 2500-3000 евро, покрытие шпоном почти вдвое больше. Про лакировку не говорю,
т.к. только единицы мастеров в Германии владеют в совершенстве нанесения политуры шеллаком.
Это делаю сам.
В общем корпус обходится как подержанный автомобиль среднего класса в хорошем состоянии.

Если Вы спрашиваете про мастера из России, то он пока не хочет афишировать своего имени.
У нас на форуме мне давали координаты некоторых, но к сожалению те мастера оказались людьми,
мягко говоря, крайне не серьёзными. Рекомендовать их не могу.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Сб дек 29, 2018 11:22 pm

И так, первый вариант передней панели не понравился.
Всё снимать, благо костный клей, как я ему всегда рад,
и всё по новой.














Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
ДедФеном
Сообщения: 520
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

Zenith 9-S-232 Waltons - реплика.

Сообщение ДедФеном » Вс дек 30, 2018 6:42 am

Radiomann писал(а):
Сб дек 29, 2018 11:22 pm
И так, первый вариант передней панели не понравился.
Всё снимать, благо костный клей, как я ему всегда рад,
и всё по новой.

Сколько же у вас терпения !
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

alex-551
Сообщения: 1181
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Zenith 9-S-232 Waltons - реплика.

Сообщение alex-551 » Вс дек 30, 2018 9:18 am

Видно мастера. Теперь понятно, почему такие работы ценятся дорого.
Александр Петрович, Брест.

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Вс дек 30, 2018 10:53 am

В общем фанеровка всех деталей закончена. Теперь начинается порозаполнение.
Как правило этот процесс повторяется от трёх до десяти раз в зависимости от структуры
шпона.
Вот пример из другого моего проекта, что бы была ясна суть,три фото одной детали.
На первом шпон после наклейки, на втором после шлифовки и на третьем после байца
и десяти проходов порозаполнения пемзовой мукой.









Затем пойдёт лакировка, до сорока слоёв.
Никаких промежуточных шлифовок не делается.











Так как лакировка процесс длительный, занимает около полутора месяцев (каждый
день по одному слою), то теперь можно будет заняться параллельно и электроникой.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7291
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Zenith 9-S-232 Waltons - реплика.

Сообщение Radiomann » Вс дек 30, 2018 11:07 pm

И так, пока части корпуса лакируются (один слой в день), есть время заняться электроникой,
и в первую очередь основными компонентами.
Я уже писал что очень уважаю американские приёмники за монументальность конструкций, сделано всё
на века. Никаких тебе ниточек в верньерах, хлипких скобочек, осей с люфтами и пр.
Всё на болтах, везде редукторы и т.д.
Первый кандидат на ремонт - это КПЕ. Вот тако он выглядит после демонтажа:









КПЕ это имеет достаточно сложную механику, все функции которой мне не до конца понятны.
На пример в редукторе имеется пружина как в часах-будильнике, в одну сторону она затрудняет
поворот пластин КПЕ, в другую на оборот. Для чего? Не понятно. Привод на КПЕ от ручки
настройки осуществляется через резиновый пассик и промежуточный вал, так же управлять КПЕ
можно и мотором, который тоже соеденён с промвалом уже своим резиновым пассиком.

В общем после полной разборки, чистки сборки и юстировке КПЕ стал выглядеть вот так:
