Сообщение Radiomann » Сб окт 28, 2017 4:47 pm

ivanovich64 писал(а):Уважаемый Фёдор Фридрихович, вот этот момент можно попобробнее?, особенно сборка, особенно- чего- куда припаивается?
Буду премного благодарен, если покажете на фото.

К сожалению фотографий не сохранилось. Пробка вставлена в нижнее звено антенны, её нужно вытащить. Для этого либо распаять, как например
на VEF, или пропилить в месте завальцовки, как в Grundig.
Затем все звенья разобрать, вытащив их через нижнее звено и отремонтировать по мере надобности.
Сборка в обратном порядке. Но теперь пробку в любом случае пропаивать
в VEF так и так, а в Grundig потому что в домашних условиях не
завальцевать. Припаивать нижний конец нижнего звена, где был сделан пропил, к обрезанному кольцу оставшемуся в месте завальцовки.






Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Сб окт 28, 2017 7:27 pm

Radiomann
Спасибо.Давно ВД-40 не пользовался.Контак 60 и 61 пробовал.
А не пробовали Вы снять шкалу с передней панели?Она у мена треснута.Вижу Дмитрий Сергеевич вышел на финишную прямую по станку,может сделает новую.Старые почти все какие-то затуманенные,не прозрачные.Хотя есть и хорошие.Видать от года выпуска зависит.

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Сб окт 28, 2017 7:30 pm

Юрий
Я чего спрашиваю-никогда не пользовался этой штукой,интетресно.

Аватара пользователя
Юрий
Сообщения: 6126
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Сб окт 28, 2017 8:13 pm

Валентин писал(а):Валентин
...когда покупаете - на банке есть инструкция - там все написано - на деле тоже ничего необычного : - вырезаете стеклоткань приблизительно по размерам - укладываете на стекло - пропитываете двухкомпонентным, заранее приготовленным составом - укладываете в усиливаемую деталь и притираете жесткой коротко остриженной кистью и резиновым роликом на ручке чтобы не было пузырьков воздуха - после этого ждете сутки для полного отверждения смолы - потом все подчищаете бокорезами ножницами и шкуркой - ФСЕ - изделие усилено и можно красить.
Корниенко Юрий Викторович

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Сб окт 28, 2017 9:45 pm

Юрий
Спасибо.

Аватара пользователя
ivanovich64
Сообщения: 1180
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Сб окт 28, 2017 10:20 pm

Radiomann писал(а):... в домашних условиях не завальцевать. Припаивать нижний конец нижнего звена, где был сделан пропил, к обрезанному кольцу оставшемуся в месте завальцовки.
Печалька. Похоже, лоханулся я. Распилил, как Вы описываете, в месте завальцовки ещё месяц назад, но потом оставшееся кольцо снял и выкинул, а край звена надфилем выровнял. Потом только стал думать, как собрать обратно.
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб окт 28, 2017 10:43 pm

Валентин писал(а):А не пробовали Вы снять шкалу с передней панели?Она у мена треснута.Вижу Дмитрий Сергеевич вышел на финишную прямую по станку,может сделает новую.Старые почти все какие-то затуманенные,не прозрачные.Хотя есть и хорошие.Видать от года выпуска зависит.
Пробовал, но не удалось, слишком хорошо вклеена. Пробовал полировать,
но это тоже ничего не дало. Мутнеет сам пластик, думаю от солнца, если
приёмник стоял в таком месте, где оно на него постоянно попадало.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб окт 28, 2017 10:53 pm

ivanovich64 писал(а): Распилил, как Вы описываете, в месте завальцовки ещё месяц назад, но потом оставшееся кольцо снял и выкинул, а край звена надфилем выровнял. Потом только стал думать, как собрать обратно.
Думаю ничего страшного не случилось. Возьмите, намотайте плотно
несколько витков медного провода (0,35 - 0,6 мм.) в проточку пробки,
вместо утраченного кольца. Хорошо пропаяйте. Затем вставте пробку в
нижнее звено и уже его в месте разреза пропаяйте с импровизированным
кольцом. Паяльник нужен мощный, не менее 200 Вт. чтобы всё хорошо
прогрелось и пайка была качественной. Если нет такого паяльника можно
это место греть напримаер на комфорке плиты и обычным паяльником паять.
Паять лучше с применением жира для пайки, как у сантехников.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
ivanovich64
Сообщения: 1180
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Вс окт 29, 2017 12:33 am

Фёдор Фридрихович. Спасибо за совет. Буду пробовать.
С уважением. Сергей.

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Вс окт 29, 2017 8:30 am

Radiomann
А разве пробка не лудится?Не обратил внимания из чего она сделана.Я примерял уже вариант с антенной от Ленинграда-залудил пробку снаружи,антенну снутри,прогрел паяльником,надел,остыло и все.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 29, 2017 11:44 am

Валентин писал(а):А разве пробка не лудится?

У меня не получилось. Думаю она из нержавейки.
Канавку вообще всю полностью нужно залить оловом, обточить и полирнуть.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 29, 2017 11:58 am

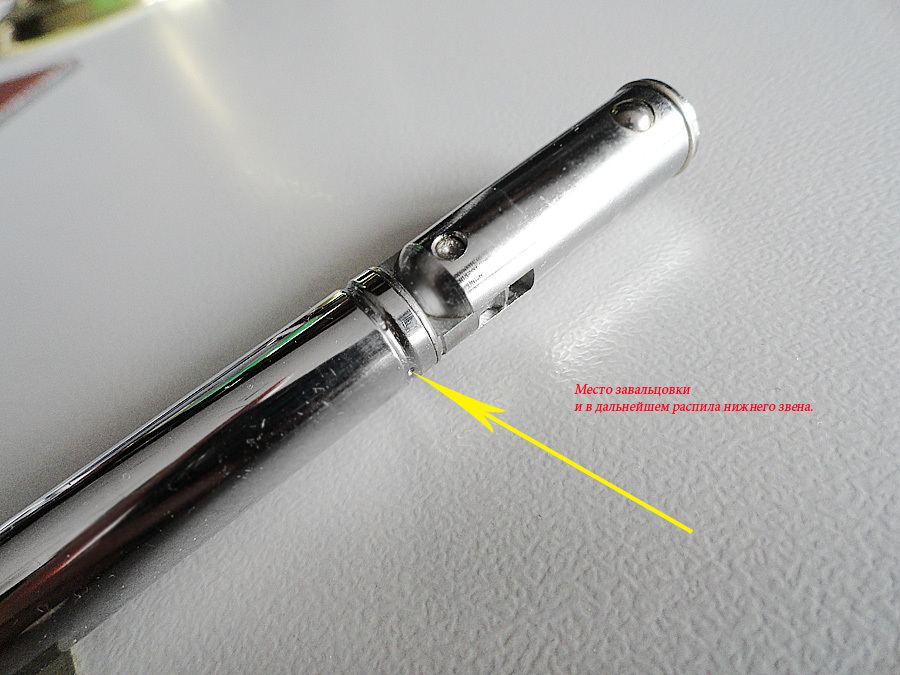

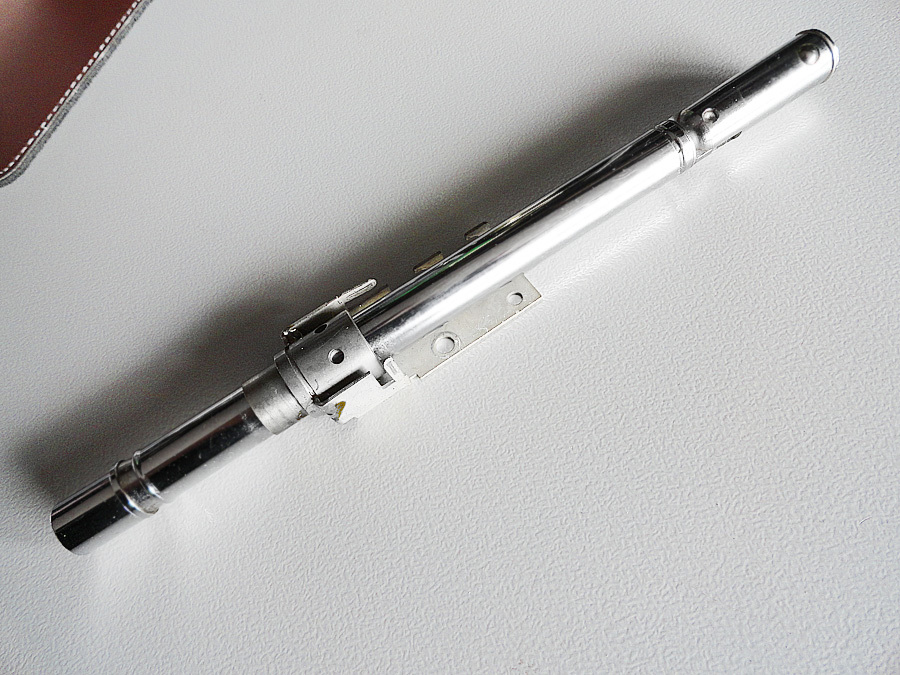

Вот, не поленился, достал одну, уже отремонтированную, антенну от
Satellit 2000.





Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

MAN
Сообщения: 316
Зарегистрирован: Ср сен 04, 2013 10:06 am
Откуда: Львов

Сообщение MAN » Вс окт 29, 2017 1:18 pm

У меня все отлично залудилось при помощи активного флюса.По этому,оставшееся кольцо я выбросил,антенное колено заторцевал,разогрел основу мини газовой горелкой(бо нет мощного паяльника) и натянул одно на другое до упора.
Юрий

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 29, 2017 3:31 pm

MAN писал(а):оставшееся кольцо я выбросил,антенное колено заторцевал,разогрел основу мини газовой горелкой(бо нет мощного паяльника) и натянул одно на другое до упора.

Отлично! Берём на вооружение!
Спасибо MAN.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 29, 2017 11:19 pm

И так, с корпусом и антенной теперь всё в порядке. Антенна в сборе, боковины
корпуса покрашены и наклеены, передняя часть корпуса заменена на
донорскую, имеющую нормальные стёкла шкал.

Теперь электроника. Слабое место - это ползунковые регуляторы. Я их
выпаиваю, разбираю, чищу, если нужно подклеиваю пластиковые рамки
корпусов, смазываю и собираю.
В моём приёмнике не работал УНЧ, пробой одного из электролитов.

Поломанные токатели с неисправными площадками пружин переключателей диапазонов заменены на снятые с доноров.
Контакты переключателей почищены и смазаны.
Вообще вся механика прочищена промыта и в ней заменена смазка.
С барабанным переключателем особенно много работы - все планки
снимались чистились и т.д.
