Сообщение VASILI » Чт окт 20, 2016 9:34 am

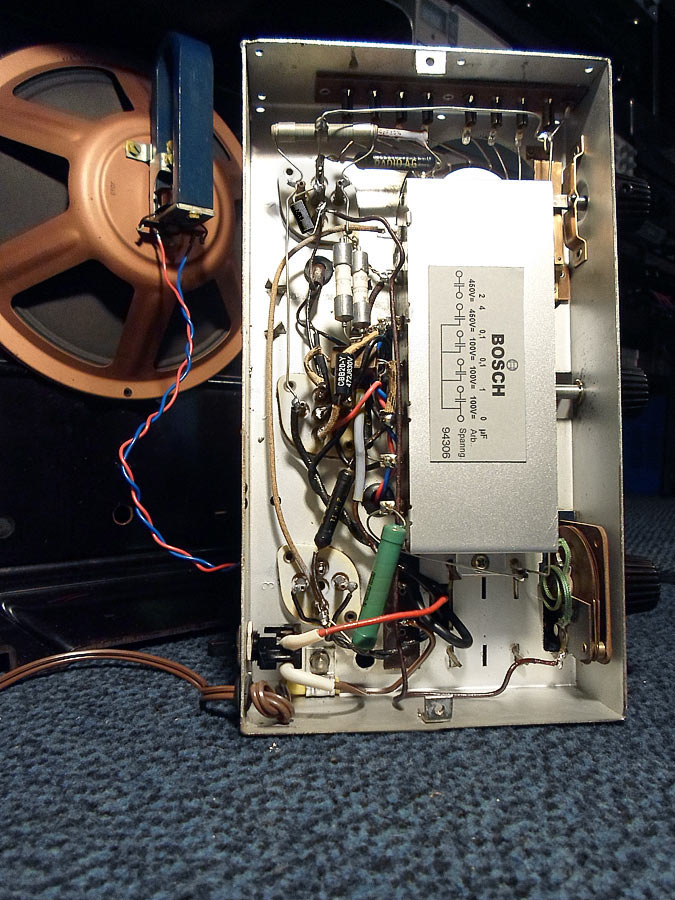

Кстати, уже по теме приемника - блок конденсаторов...в импортной аппаратуре такое встречается очень часто. А ведь это усложняет ремонт. При выходе из строя только одного конденсатора приходится менять всю коробочку. Или напаивать сверху вместо поврежденного, что неминуемо приведет к потере в эстетическом плане...
Что это давало производителю?
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
ivanovich64
Сообщения: 1180
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Чт окт 20, 2016 10:29 am

Возможно, банальная экономия металла на корпус конденсатора- если они корзины динамиков из картона прессовали. И ещё, значительная экономия места, крепежа.
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт окт 20, 2016 11:30 pm

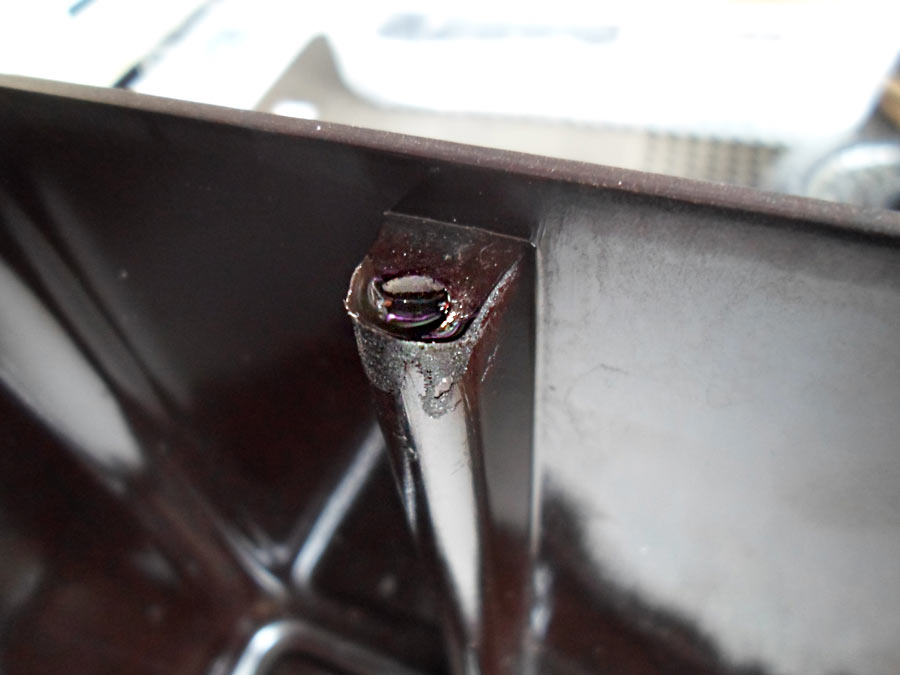

Ремонт "слабого места" этого приёмника.
Обломаные резьбы крепления задней стенки "подлиты" клеем 2К с тёмным пигментом.
Сразу резьба перерезается на М4 вместо М3,5.






Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт окт 21, 2016 9:25 am

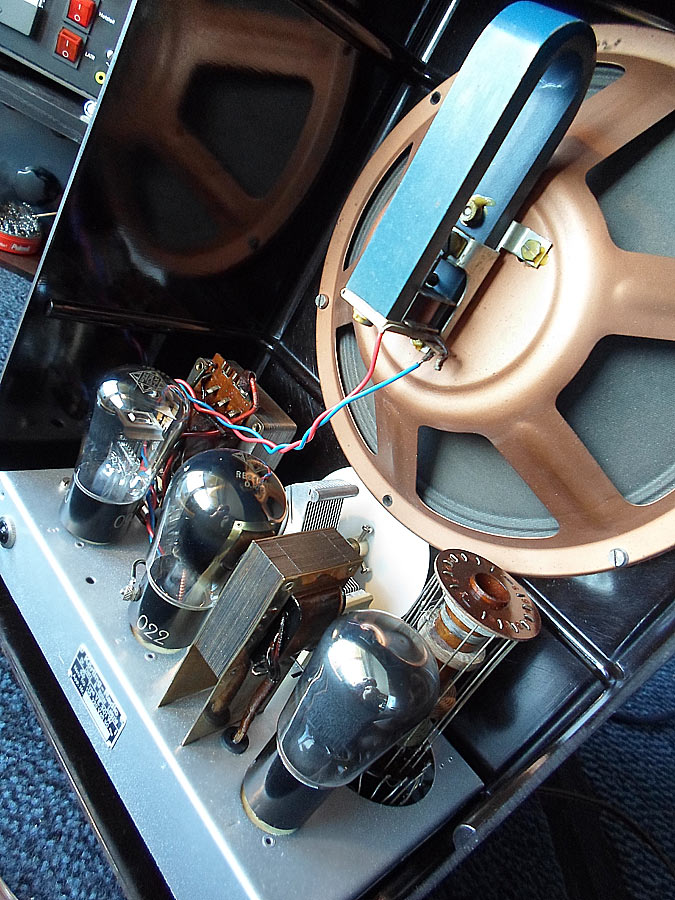

Началась сборка, это уже финишеая прямая к завершению.
















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Пт окт 21, 2016 9:38 am

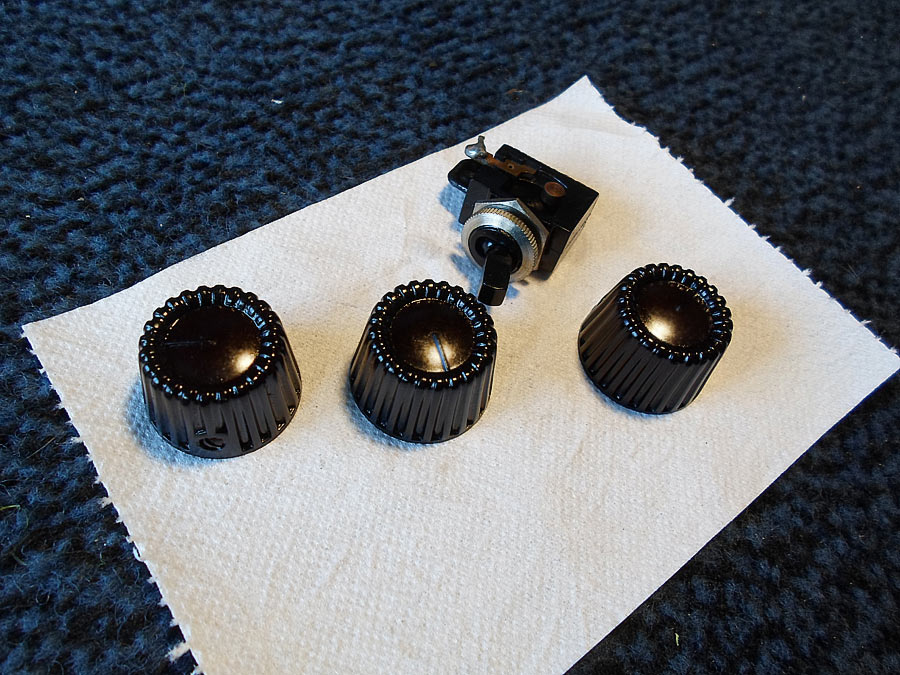

Как вы добиваетесь блеска? Ручки, например? Красили или чем то покрыли?
Вопрос не праздный, привожу в порядок два радио на работе потихоньку. Sport и Маяк-2. Уже все отмыл...устранил мелкие дефекты, но вот такого блеска добиться не получается... :(
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Пт окт 21, 2016 10:08 am

я маслом натираю. трансмиссионнным

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт окт 21, 2016 10:31 am

Вообще всё это очень тщательно моется, как правило вымачивается пару дней в растворе с моющими средствами, это очень важно, потом жёсткими щётками.
Ну а затем автомобильными полиролями для пластика.
Ничем ручки никогда не крашу и не покрываю.

Михась писал(а):я маслом натираю. трансмиссионнным

Если маслом, то оружейным.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Пт окт 21, 2016 11:03 am

Вымачивать и мыть тшательно - понятно. Так и делаю, но вымытый пластик все равно не обладает "первозданным" видом.
Автомобильные полироли...спасибо, попробую.

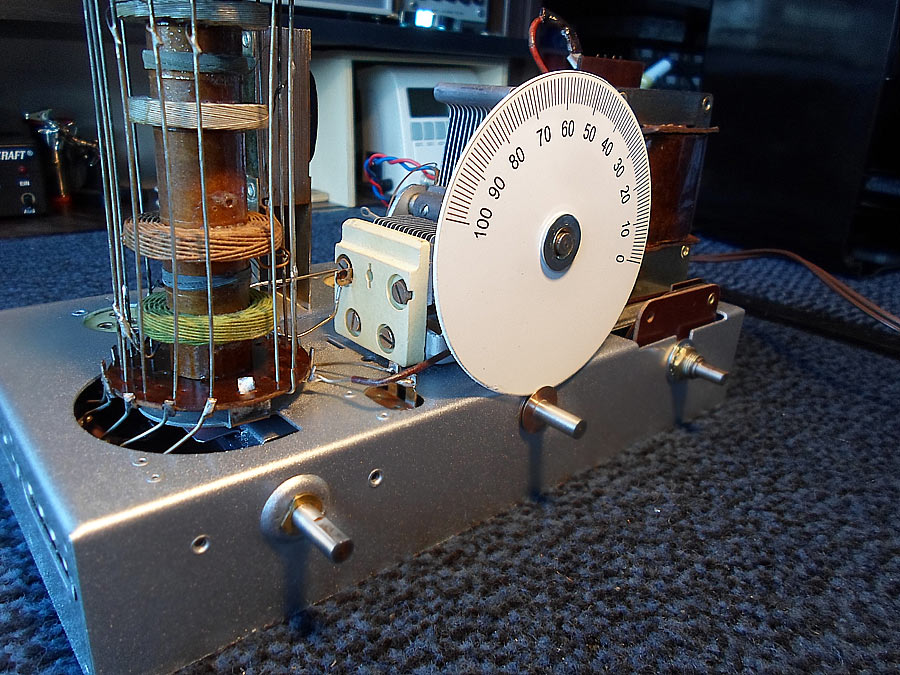

Только счас присмотрелся - токосьем подвижных пластин КПЕ сделан правильно - в виде плоской пружины. При вращении никаких "искрений". Надежнее, чем скользящие контакты...
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт окт 21, 2016 12:28 pm

VASILI писал(а):Только счас присмотрелся - токосьем подвижных пластин КПЕ сделан правильно - в виде плоской пружины.

Раньше на всех VE-301, DKE, VE-301dyn и пр. все КПЕ так выполнялись,
и не только основные но в подстройке ПОС.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 24, 2016 7:42 am

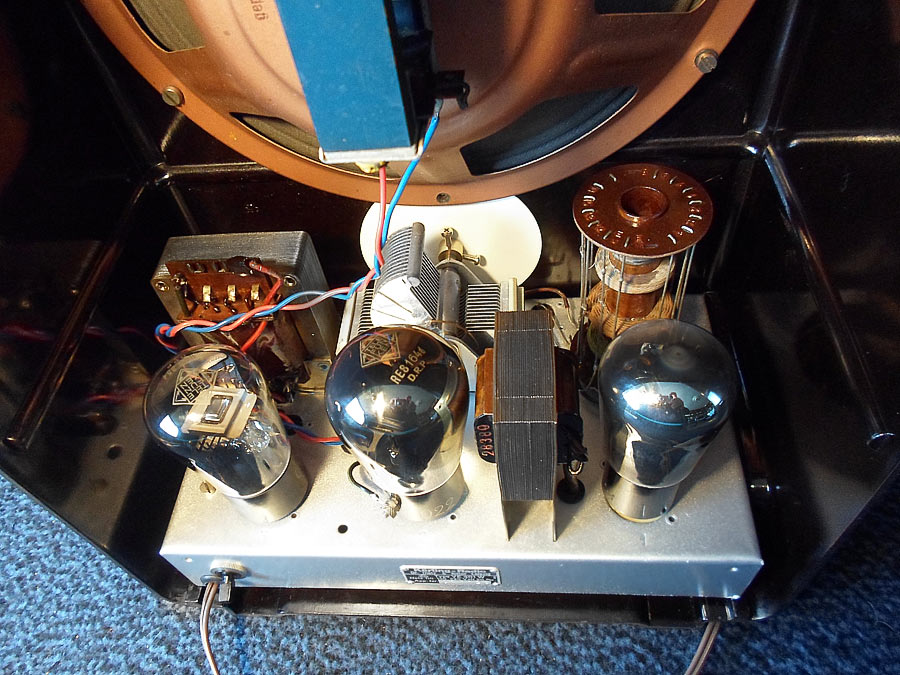

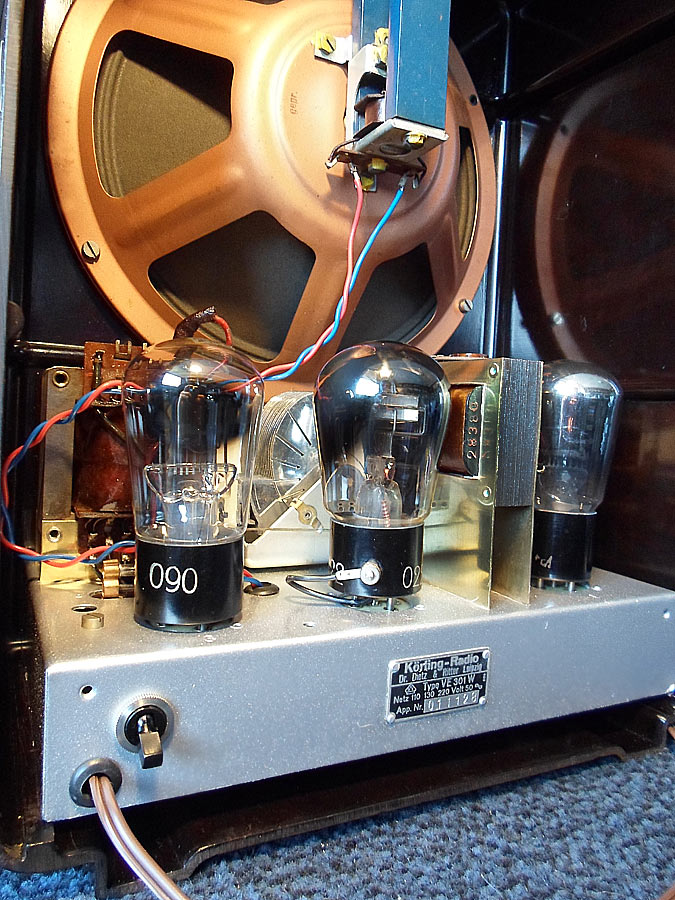

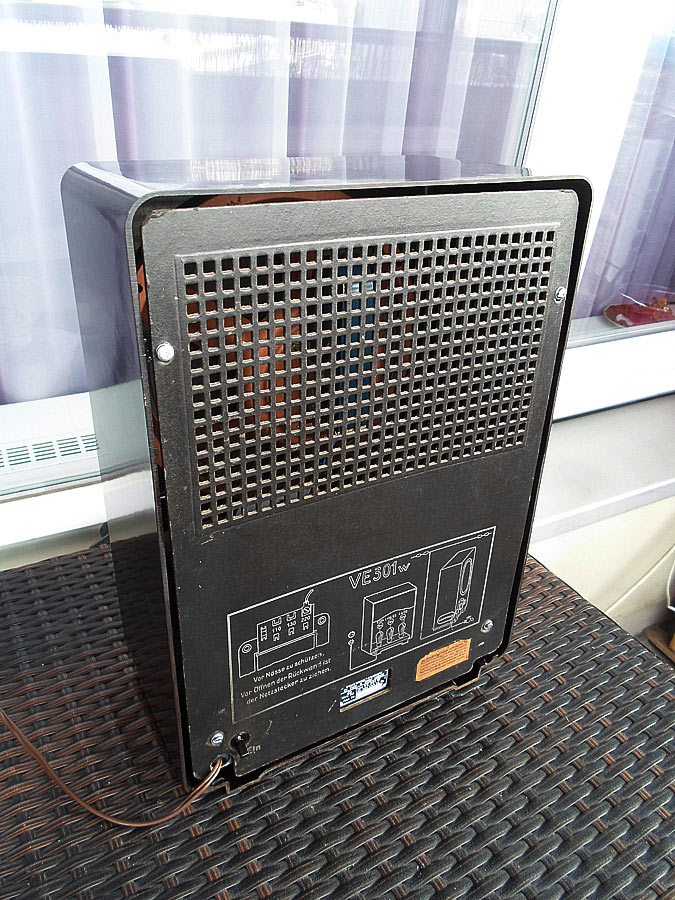

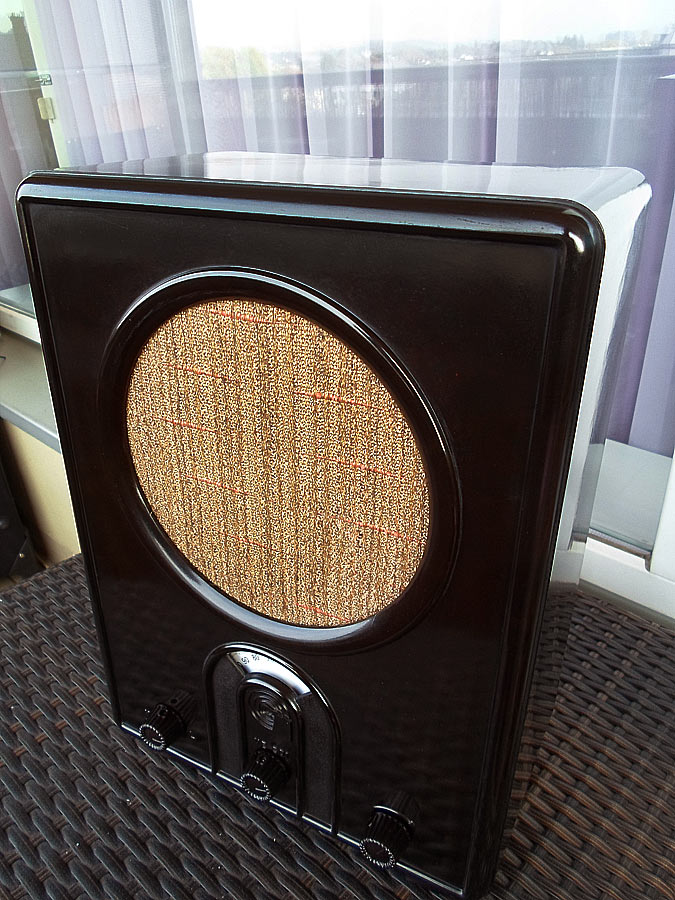

Ну вот собственно и финиш:


























Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 24, 2016 7:48 am

Вот ещё клип по этому приёмничку:


[youtube=olbFa-zj130]VE-301 Koerting Restauration 2016[/youtube]
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Пн окт 24, 2016 9:25 am

Остается только позавидовать (по доброму) работоспособности и наличию времени для хобби. У меня в последнее время даже И-Нет включить дома получается только ночью. Благо - купил по дешевке и отремонтировал для себя небольшой нет-бук, никому не мешаю шумом кулеров(а может я ленив просто :) ).
Как всегда - отличная работа, потрясающая оперативность и прекрасный конечный результат...
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн окт 24, 2016 1:05 pm

Спасибо Василий. Стараюсь всё свободное время использовать для любимого хобби.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Пн окт 24, 2016 3:16 pm

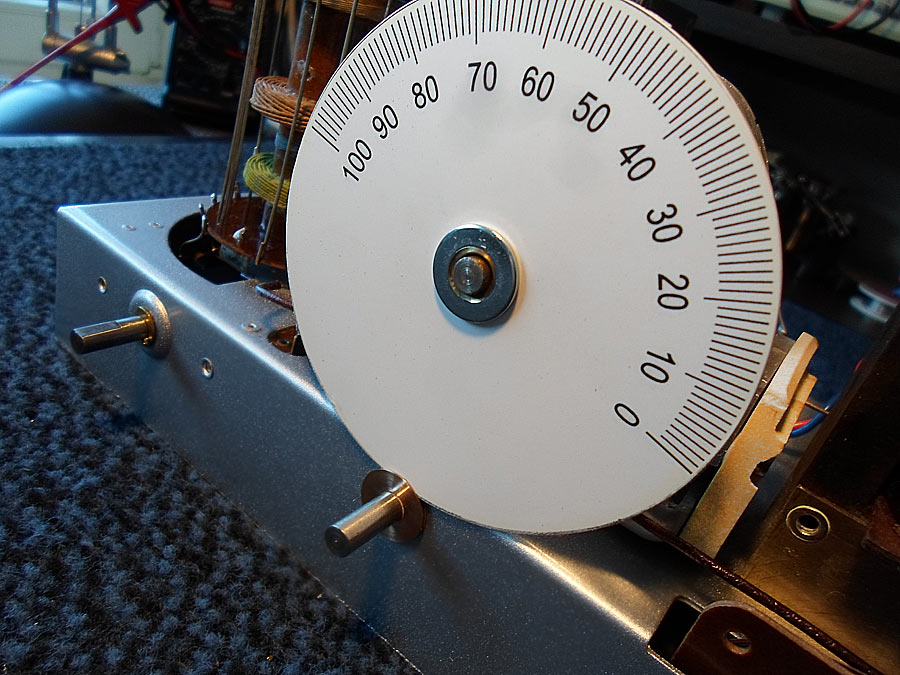

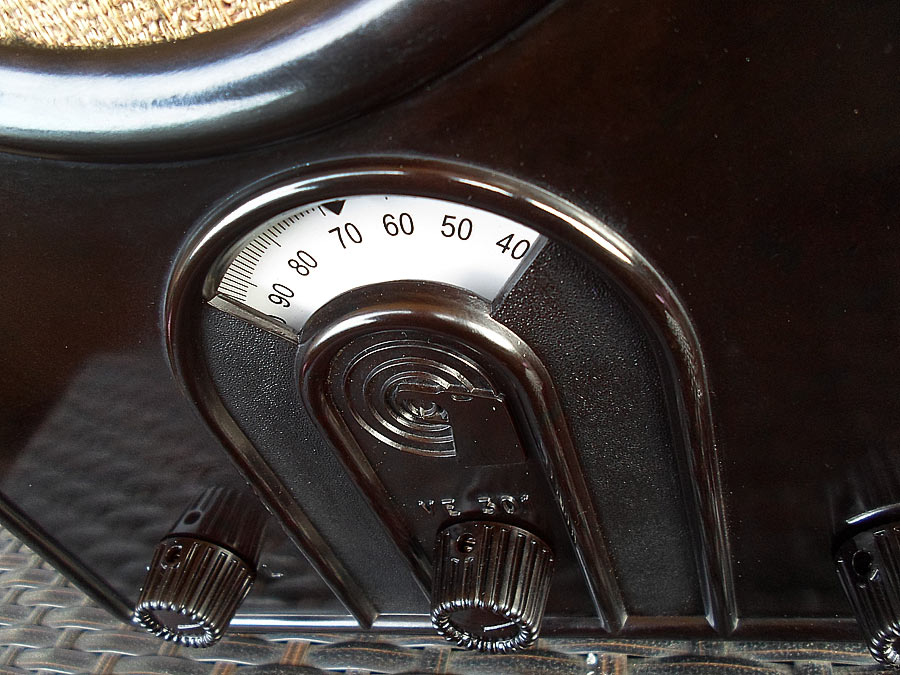

А что обозначают цифры на шкале? Метры? или простой показометр?
Хотя в бытовой аппаратуре механическая шкала в принципе всегда показометр приблизительный. Но все же...
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Аватара пользователя
Aquarius
Сообщения: 2839
Зарегистрирован: Ср май 23, 2012 12:52 pm
Откуда: СССР (Москва)

Сообщение Aquarius » Вт окт 25, 2016 12:45 am

Проведенная работа по восстановлению, как всегда, завораживает.
:bravo:
Radiomann писал(а):И вот прогуливаясь там, я случайно увидел этот аппарат
Есть возможность найтить только корпус с отправкой в ExUSSR ? :oops:
