И снова народный VE-301

Модератор: Radiomann

Hellbringer
Сообщения: 413
Зарегистрирован: Пт янв 02, 2015 8:55 pm
Откуда: Макеевка

Сообщение Hellbringer » Чт окт 13, 2016 7:37 pm

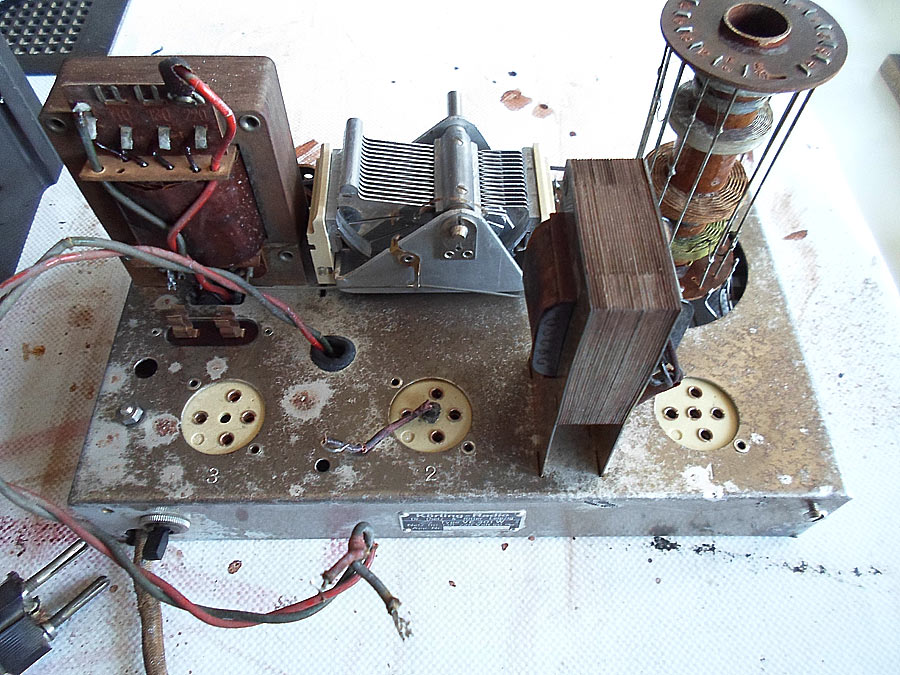

Дело в том, что магнитное поле полностью экранировать крайне проблематично в принципе. Оно ослабляется, но не исчезает полностью. Оторвали от шасси, видимо, с целью внести воздушный зазор на пути паразитного магнитного потока, распространяющегося от силового трансформатора по металлическому шасси приёмника.
Владимир

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт окт 13, 2016 8:31 pm

Hellbringer писал(а):Дело в том, что магнитное поле полностью экранировать крайне проблематично в принципе. Оно ослабляется, но не исчезает полностью. Оторвали от шасси, видимо, с целью внести воздушный зазор на пути паразитного магнитного потока, распространяющегося от силового трансформатора по металлическому шасси приёмника.
Да, видимо так оно и есть. Другого объяснения наверное нет.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт окт 13, 2016 8:49 pm

Работа двигается одновременно в двух направлениях - эл.часть и корпус.

С корпусом - это приведение в порядок его поверхности и самое главное, ткани. Ей 83 года, с ума сойти!

И так ткань. Постирать ооооооочень аккуратно и усилить с тем что бы можно было снова натянуть но не порвать.
Здесь я проделываю всё следующим образом:
- не снимая ткани с приёмника водостойким клеем закрепляю её ранты.




- на следующий день, так же не снимая, аккуратно с помощью мягкой и широкой кисти (флейц) её стираю до полной чистоты. Очень медленно сушу.
- на следующий день аккуратно с помощью ножа отсоеденяю приклеенный рант ткани от панели корпуса:

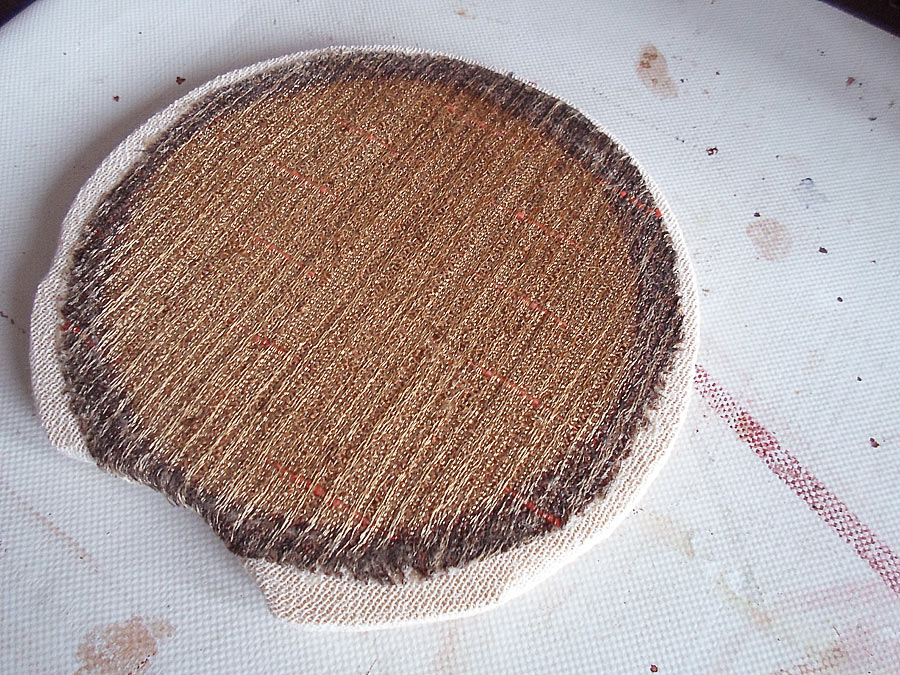

Затем снятую ткань наклеиваю по ранту тем же клеем на другую типа марли, хорошо всё разглаживаю:







Таким образом усиленную ткань закрепляю с натягом на шаблон и вклеиваю в корпус. Лишнее отрезаю по ранту.







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
ivanovich64
Сообщения: 1180
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Чт окт 13, 2016 8:56 pm

Натянуть ткань на шаблон и затем ткань клеить в корпус- как всё просто, а я намучался, приклеивая крошечный по размеру кусочек ткани в АГ "Балтика". С шаблоном всё было бы легко и просто.
Фёдор Фридрихович, спасибо за науку.
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт окт 13, 2016 9:16 pm

ivanovich64 писал(а):Натянуть ткань на шаблон и затем ткань клеить в корпус- как всё просто, а я намучался, приклеивая крошечный по размеру кусочек ткани в АГ "Балтика". С шаблоном всё было бы легко и просто.
Фёдор Фридрихович, спасибо за науку.
Забыл ещё написать, что между тканью и шаблоном должна быть проложена пергаментная бумага (взять у жены на кухне, она её применяет при выпечке пирогов в духовке), чтобы ткань не приклеелась к шаблону.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт окт 14, 2016 10:41 pm

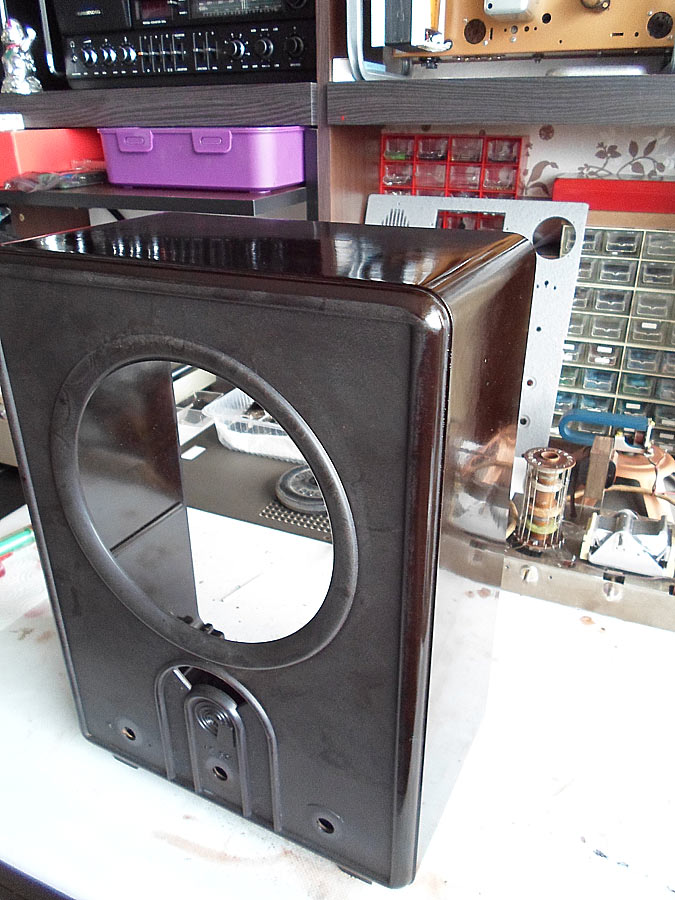

Корпус - как всегда полировка на станке и вручную.
Здесь всё не так просто, как может показаться.
Бакелит (а это именно он) зачастую имеет по плотности и крепости не однородную поверхность. Это работа времени и условий содержания, а так же качества при формовке на заводе.
Естественно выполировывается она по разному.
Я применяю различные пасты и промышленные полироли. В каждом конкретном случае всё по разному.





















Чрезмерная "блескучесть" пусть не вводит в заблуждение, это ещё сказывается полировочное масло. В конце корпус потеряет эту не натуральную глянцевость и станет более натуральным.

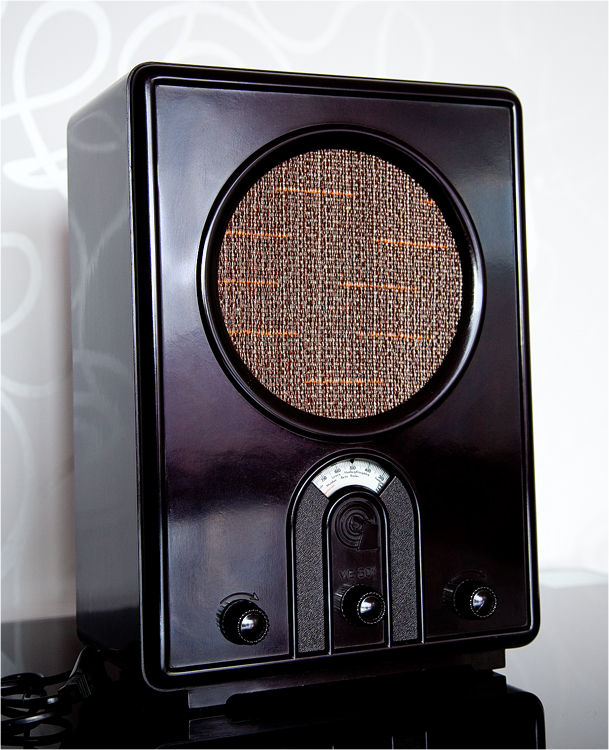

Вот как например этот:



Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс окт 16, 2016 9:40 pm

Вот немного ещё продвигаемся к победе:



















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вт окт 18, 2016 12:17 pm

И снова немного вперёд.

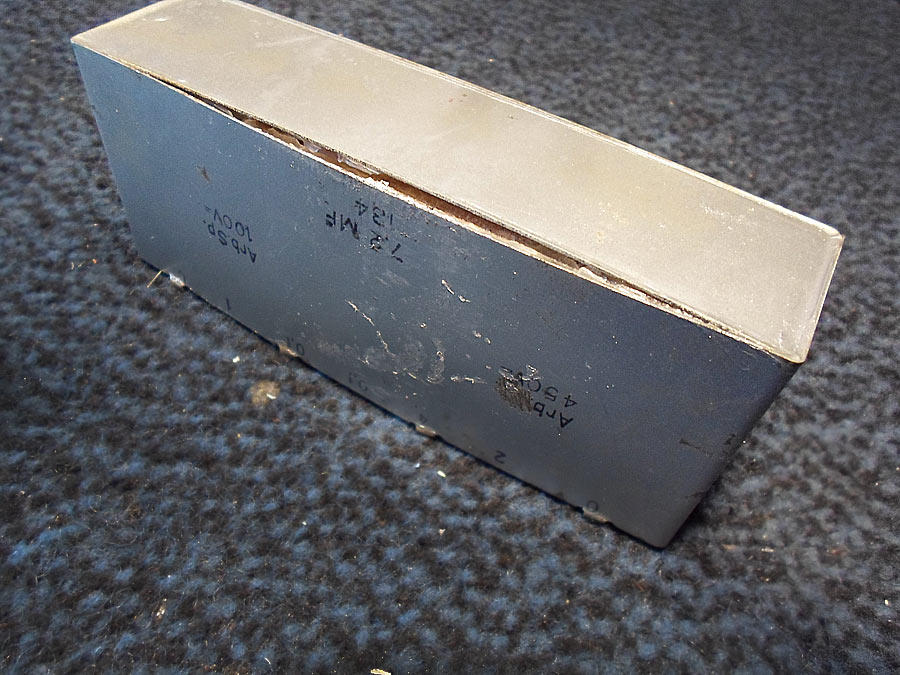

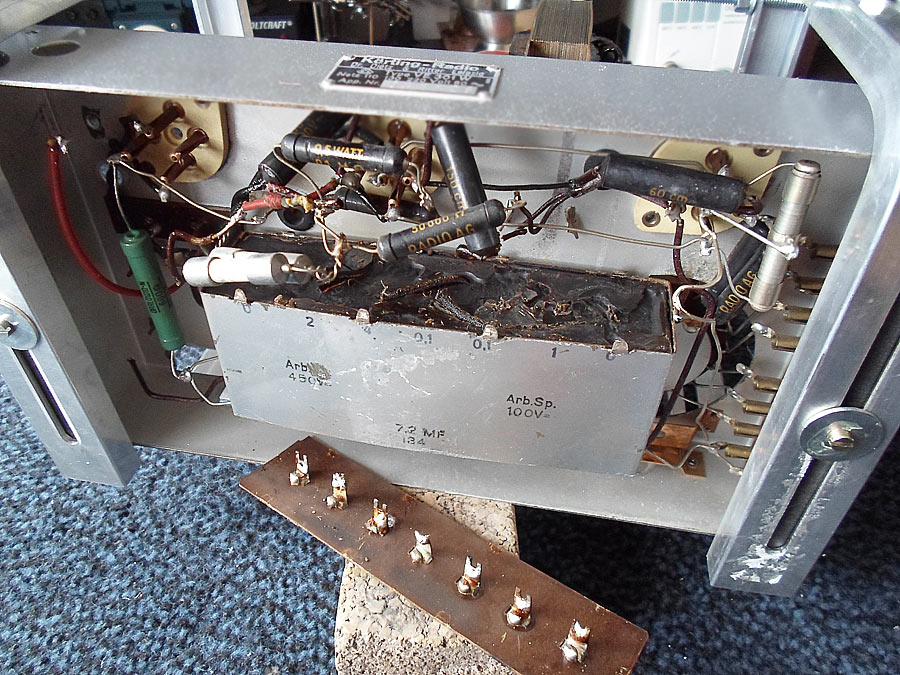

Теперь блок конденсаторов. Эта деталь требует замены на всех, без исключения, приёмниках.
Конденсаторы, которые входят в блок, все неполярные, высоковольтные.
Я их частично меняю на электролитические.

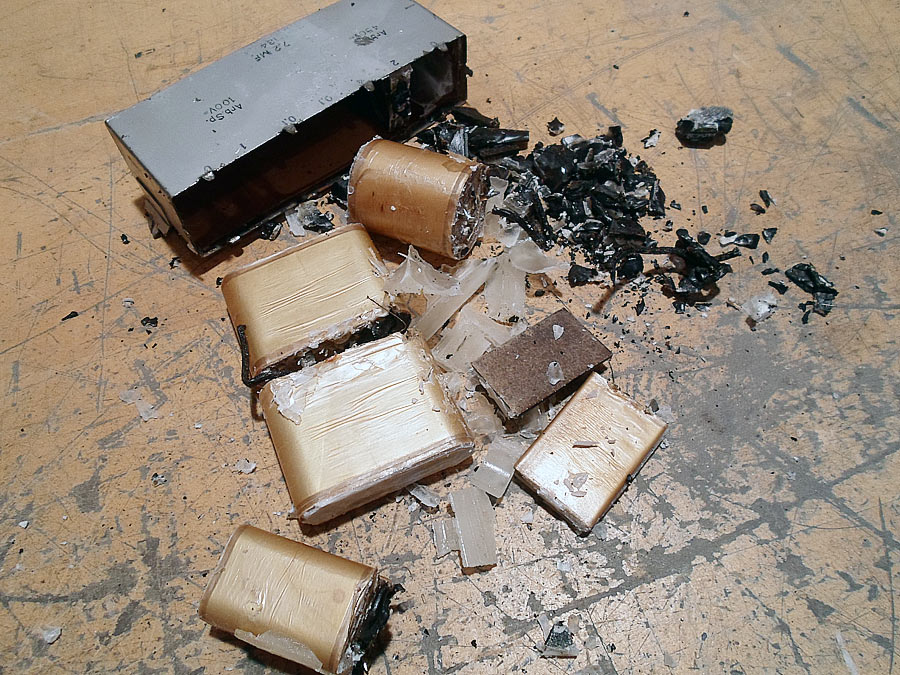

Блок нужно разобрать, очистить, вновь пропаять изнутри его корпус, и поставить всё новое внутрь.


















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

ssmmiill
Сообщения: 215
Зарегистрирован: Сб май 04, 2013 7:52 pm
Откуда: БССР

Сообщение ssmmiill » Вт окт 18, 2016 8:24 pm

Radiomann писал(а):Я их частично меняю на электролитические.
Я категорически против ставить электролиты. Только металлоплёночные неполярные.,есть 2,2 и 4,7 мкф на*450в.
Андрей

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вт окт 18, 2016 9:38 pm

ssmmiill писал(а):
Radiomann писал(а):Я их частично меняю на электролитические.
Я категорически против ставить электролиты. Только металлоплёночные неполярные.,есть 2,2 и 4,7 мкф на*450в.
Конденсаторы то есть, не проблема, но почему Вы так категорически против электролитов?
На всех наших форумах все ставят только электролиты и всё отлично.
Так в чем причина? Очень интересно.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Вт окт 18, 2016 9:48 pm

Radiomann писал(а): в чем причина?
Интернетов начитались...
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Ср окт 19, 2016 8:45 am

Так вы, Федор Фридрихович, покажите на схеме эти конденсаторы дабы у публики не возникало вопросов можно ли ставить электролитические.

vbear
Сообщения: 75
Зарегистрирован: Пн фев 27, 2012 3:27 pm
Откуда: Dnipro

Сообщение vbear » Ср окт 19, 2016 11:20 am

Электролитические конденсаторы имеют только одно достоинство, все остальное, недостатки. Это большие токи утечки, большое внутренне сопротивление(ESR), плохие частотные свойства, довольно сильную зависимость параметров от температуры, и срока службы, нелинейные свойства, в зависимости от частоты. На настоящий момент старый фольговый(конечно лучше если из меди, а еще лучше из серебра)и без остаточной поляризации диэлектрик, бумага, да еще в масле,является одним из лучших конденсаторов на настоящий момент.
На мое разумение, я бы родные конденсаторы хорошо просушил,желательно в вакууме, что вы сможете и затем пропитал хорошим конденсаторным маслом.
Ищу подставку под Турист.

Михась
Сообщения: 2577
Зарегистрирован: Чт янв 05, 2012 1:05 pm

Сообщение Михась » Ср окт 19, 2016 11:32 am

конечно есть цепи где применение электролитов недопустимо

но если это фильтр после выпрямителя то электролит 10 мкФ лучше чем бумажный 2 мкф

если это катод выходной лампы и автосмещение, то почему там нельзя электролит?

если это переходной или блокировочный конденсатор, то да, надо смотреть

vbear
Сообщения: 75
Зарегистрирован: Пн фев 27, 2012 3:27 pm
Откуда: Dnipro

Сообщение vbear » Ср окт 19, 2016 12:09 pm

Конечно можно, но емкость этого электролитического конденсатора будет на частоте 20 Гц и на частоте 20 кГц разной. Самое плохое, что это электрохимический элемент, а свойство химии зависит как от внешних условий,так и от времени.
А насчет, того,что лучше, 2мКф, твердотельный или 10 мКф электролитический. я бы предпочел, 2 мКф, твердотельный.
В ламповой аппаратуре КИНАП, в источниках питания, стояли твердотельные КБ ли МБ емкостью в 4-6 мКф в усилителях с выходной мощностью по 10-100 вт.
Конечно, можно блокировать электролитические конденсаторы пленочными, слюдяными, керамическими,бумажными, что улучшит ситуацию, но с совсем другими проблемами.
Но можно на все это и не обращать внимания, если не важен результат...
Ищу подставку под Турист.

Ответить
