Сообщение Radiomann » Вс янв 01, 2017 8:45 pm

maister писал(а):Федор Фридрихович, а выточить гнезда из латуни вместо сломанных не проще было?
Зачем, когда найдены нужные, готовые?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс янв 01, 2017 8:51 pm

Удивителен сам факт такой неисправности. Вначале я увидел только два отломанных контакта, но когда стал дергать провода, то отвалились ещё семнадцать штук!!! Такое впечатление что они изготовлены из тончайшего стекла, настолько хрупкие.
В общем все контакты были мною заменены.

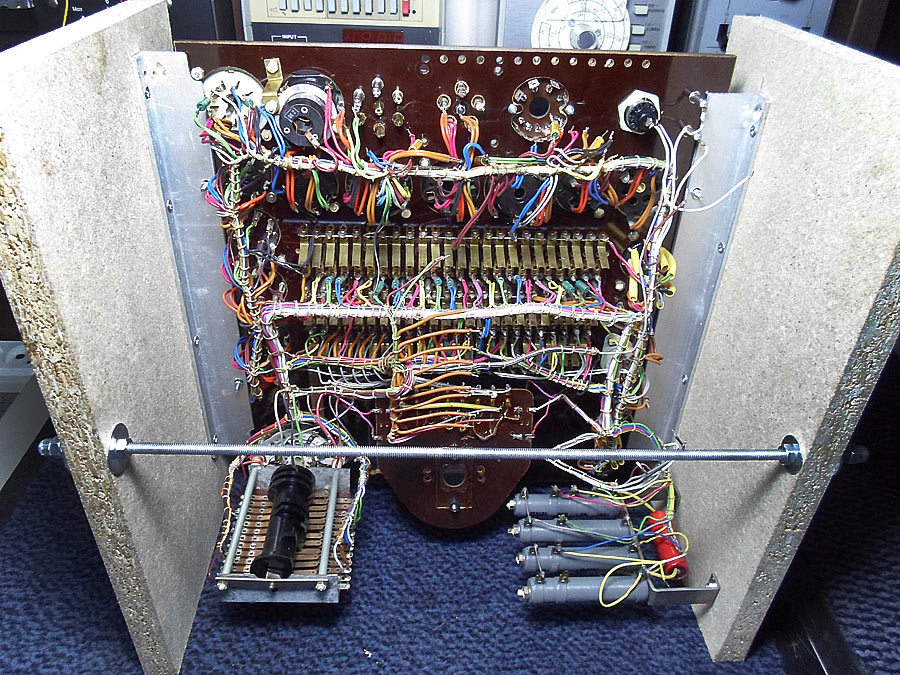

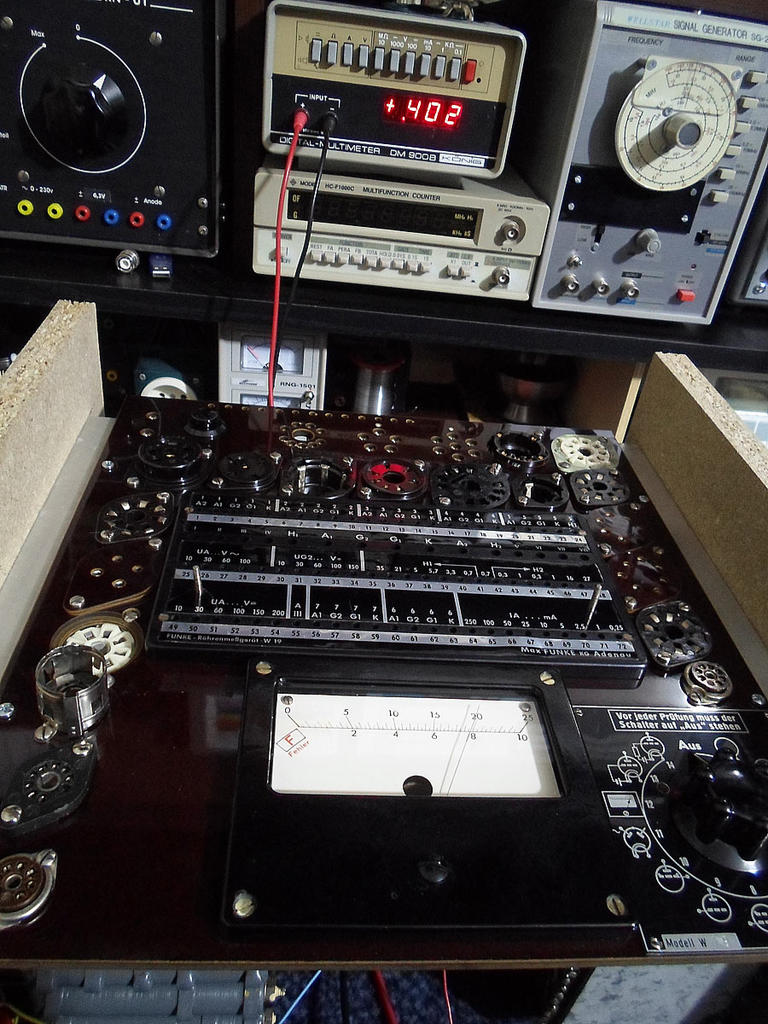

Для проведения ремонта была, как всегда, изготовлена специальная рама.

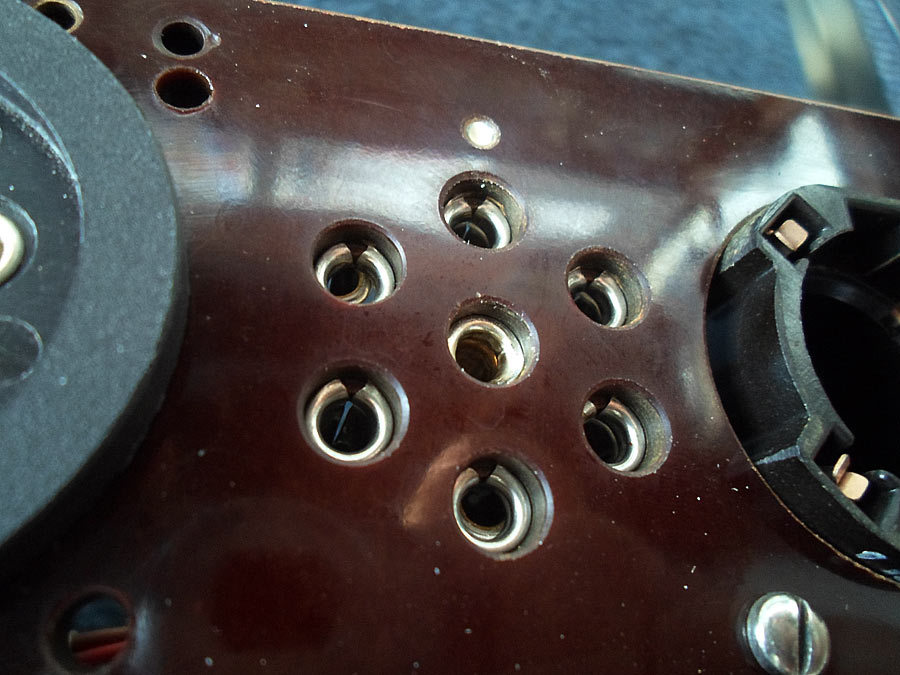

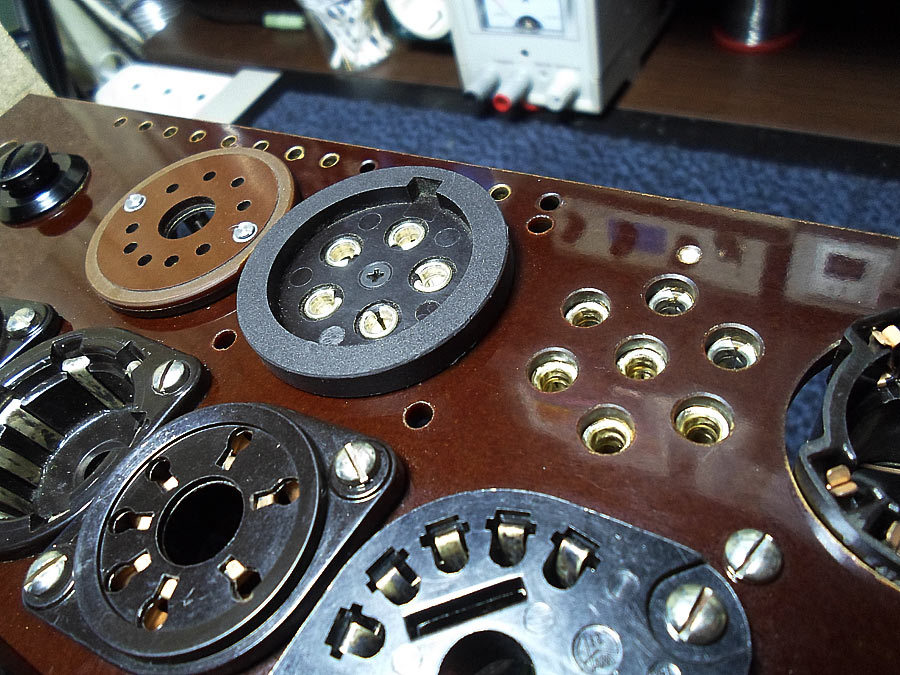

Вот здесь уже видно новые контакты:



















Здесь все панельки полностью приведены в порядок:






Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Валерий
Сообщения: 1406
Зарегистрирован: Пн сен 27, 2010 5:17 pm
Откуда: Минск

Сообщение Валерий » Вс янв 01, 2017 10:08 pm

HARRY писал(а):To Валерий: Свидетельство о калибровке - недействительно. Измельчал белорусский метролог.
Извините Федор Фридрихович за офтоп. Сам заведую Метрологической службой - глаз режет.
И чем же это Свидетельство, выданное национальным Институтом метрологии, Вас не устроило?

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс янв 01, 2017 10:29 pm

И так, панельки все в порядке, контакты промыты и прочищены, на главном переключателе тоже:









Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Пн янв 02, 2017 10:19 am

Здравствуйте Федор.А чем моете(раствор)?Скорее всего металл в контактах* пересох*.

Аватара пользователя
Alex 11
Сообщения: 1910
Зарегистрирован: Вс ноя 03, 2013 9:03 pm
Откуда: Красный Луч

Сообщение Alex 11 » Пн янв 02, 2017 11:42 am

Интересно, чего это там высохло в нем? На самом деле много раз наблюдал такое. У меня много лет висел моток латунной проволоки тройки, который с годами превратился в кусочки метра по пол. Видел много растрескавшихся в мелкую трещину латунных емкостей различного назначения. В этих сплавах с годами происходит какое то разрушение структуры, почему то не во всех...
С уважением, Александр.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн янв 02, 2017 2:17 pm

Валентин писал(а):Здравствуйте Федор.А чем моете(раствор)?
Приветствую Валентин.

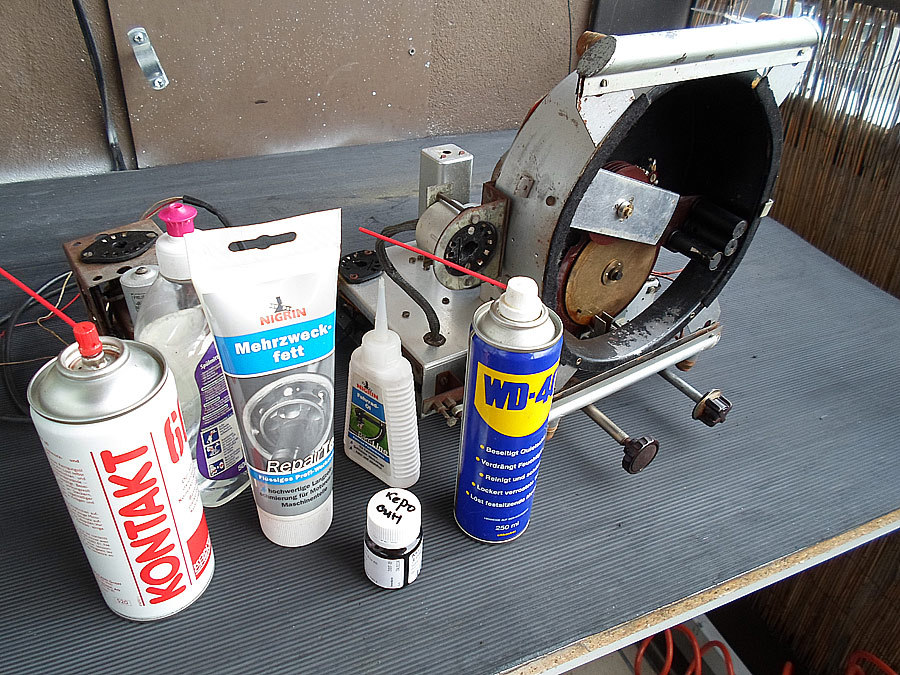

мою контакты в основном средствами "Кontakt" и им подобным. Иногда использую SIDOL или просто спирт.


Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн янв 02, 2017 2:19 pm

Alex 11 писал(а):В этих сплавах с годами происходит какое то разрушение структуры, почему то не во всех...
Видимо это именно тот случай.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн янв 02, 2017 2:26 pm

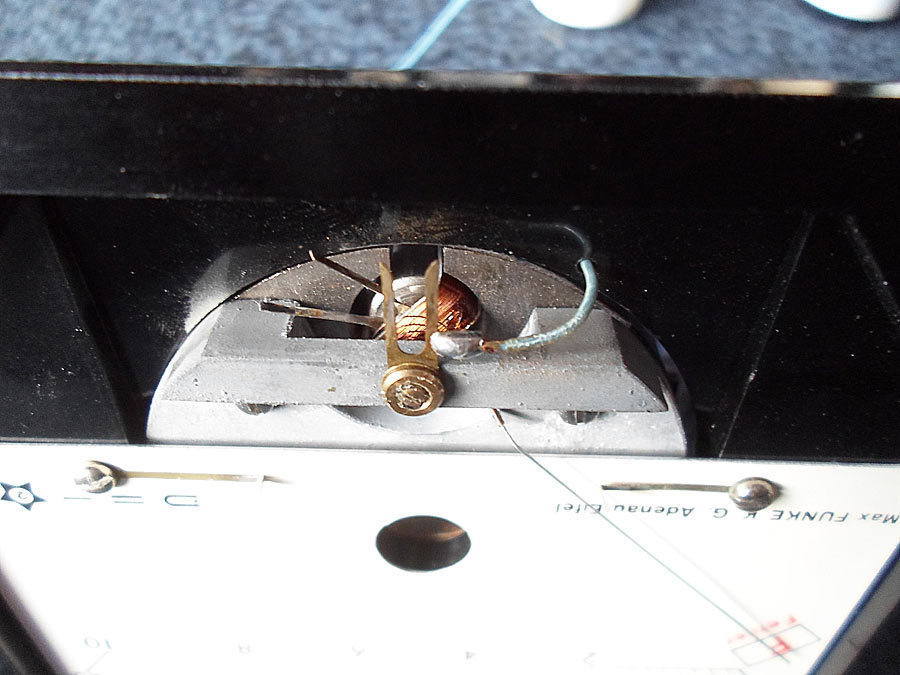

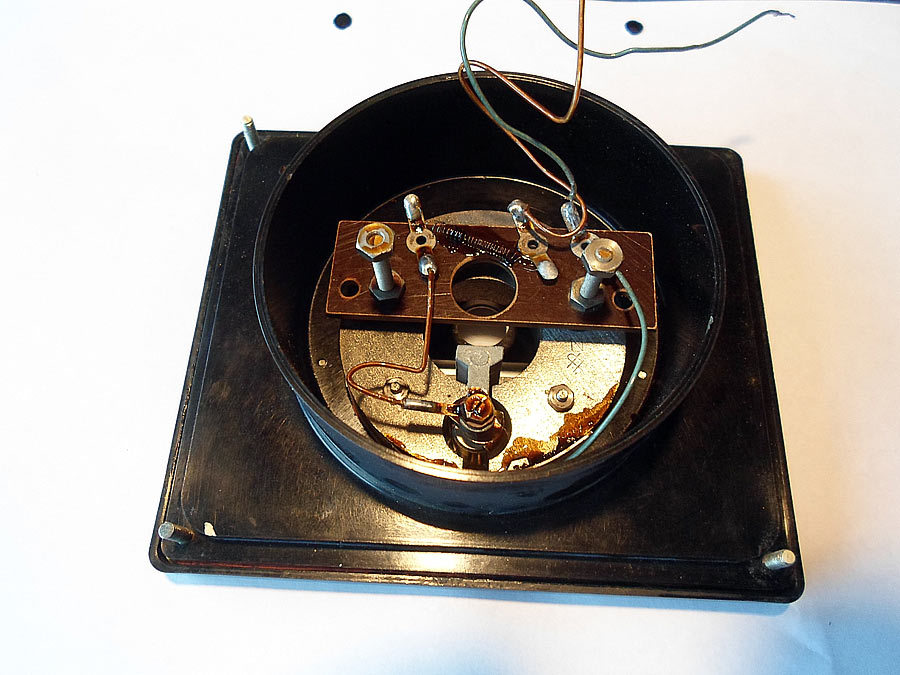

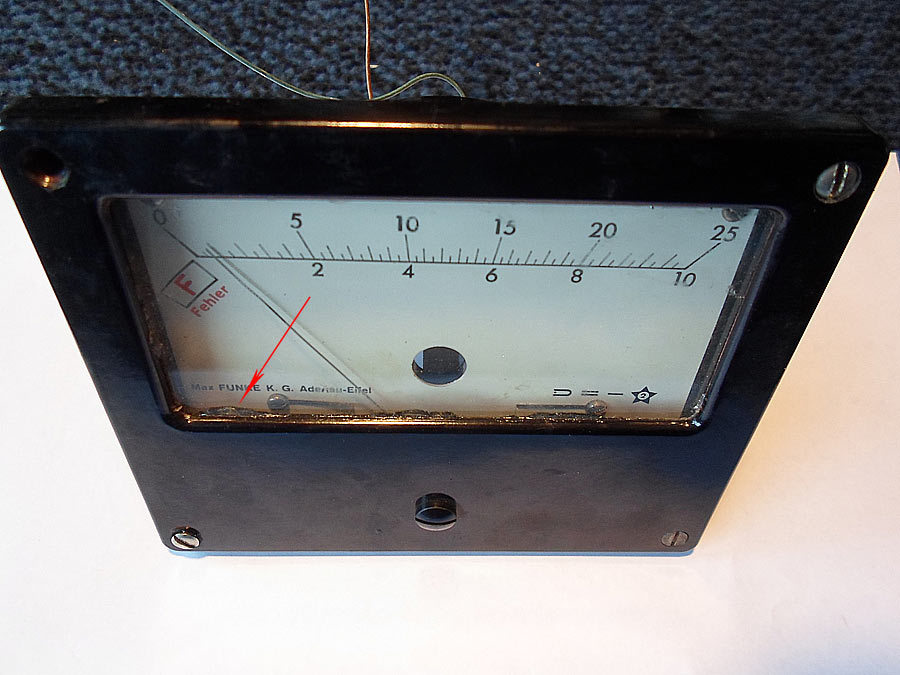

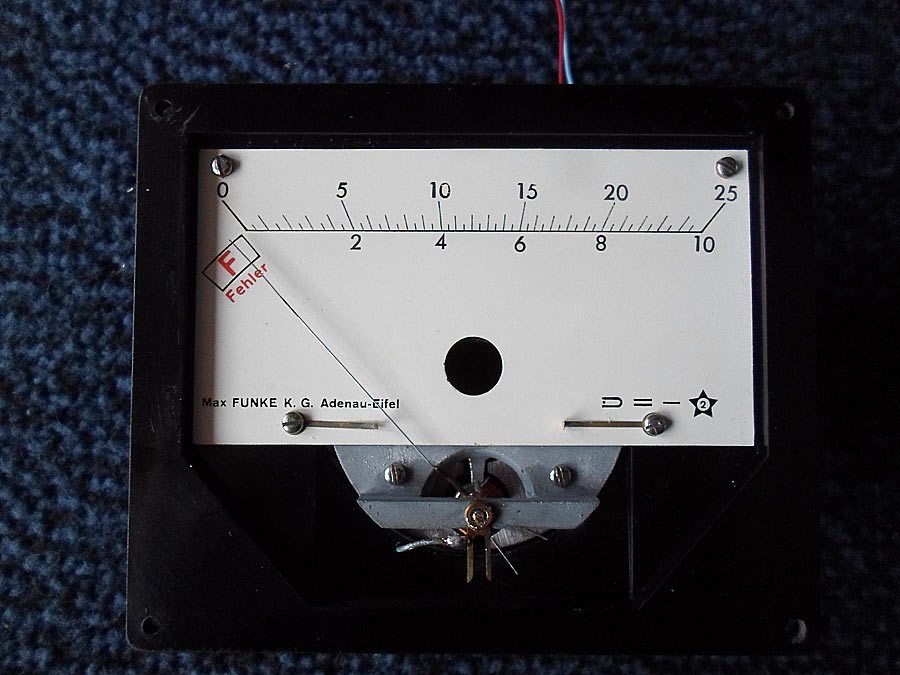

Следующий этап работы - это "сердце" этого испытателя, стрелочный прибор. В моём случае там какие-то "умельцы" уже поработали.
Это видно даже внешне.













Головка самый дорогостоящий и дифицитный элемент RPG. Её практически для замены не найти, а если и отыщется, то её стоимость соизмерима со стоимостью самого испытателя.
Эти головки выполнены в виде специальной конструции со сквозным окном для наблюдения за свечением стоящего под ней стабилитрона. Сама она расчитана на ток 250мА, со специальной шкалой, по которой считываются показия о состоянии лампы. Данные указываются на соответствующих картах ламп.
Макс Функе заказывал для своих приборов эти головки специально. Ни до ни после они не выпускались, потому такие дифицитные.
Головку я уже ранее осторожно разобрал и рамку положил в сосуд с ацетоном, гле она лежит уже неделю.
Незнаю каким клеем было приклеено стекло, но он по тихоньку размягчается. Думаю стело удастся отделить без проблем.












Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

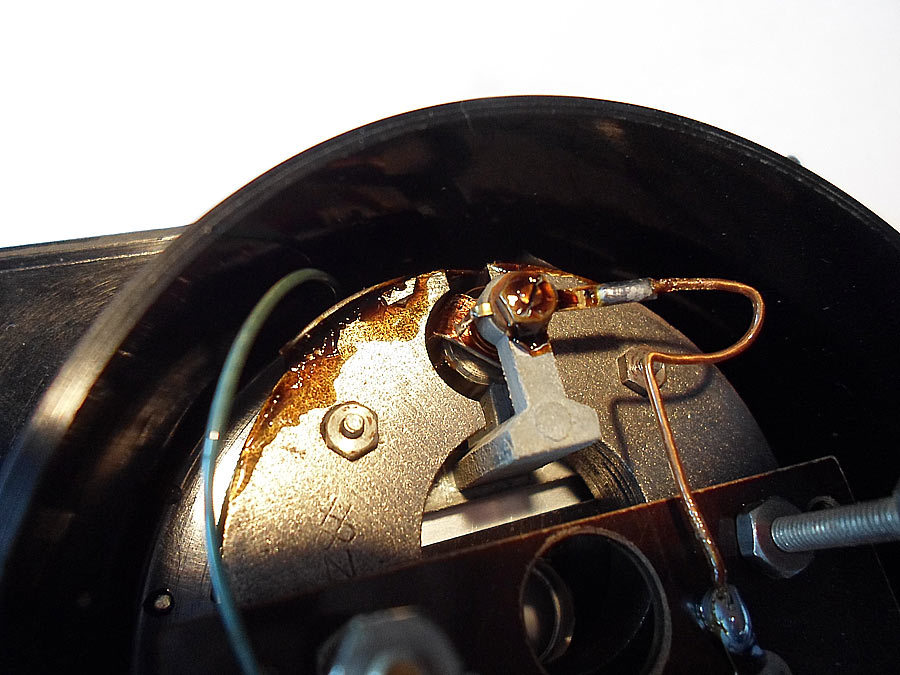

Сообщение Radiomann » Вт янв 03, 2017 2:48 pm

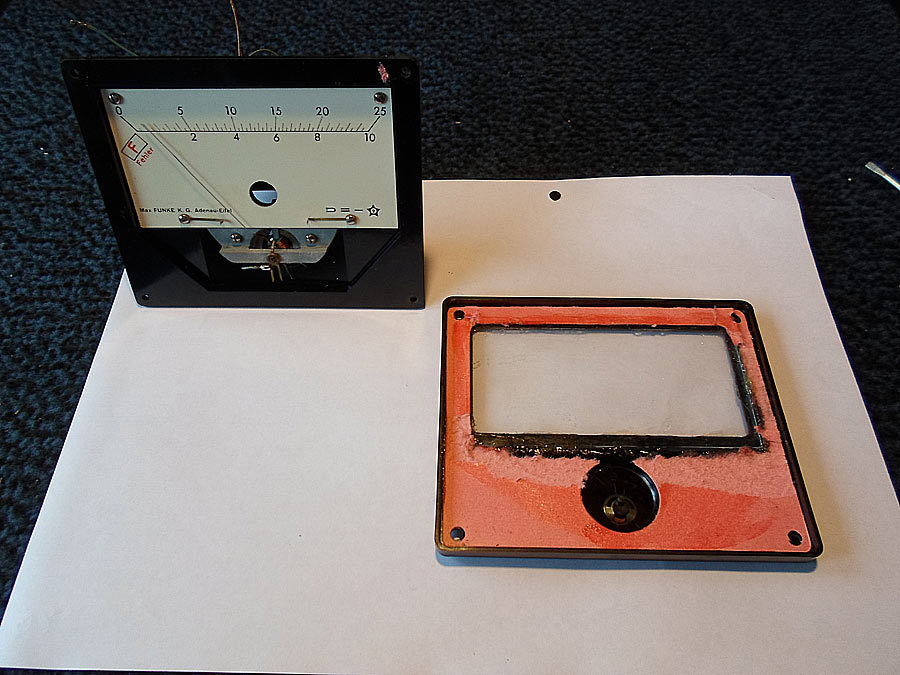

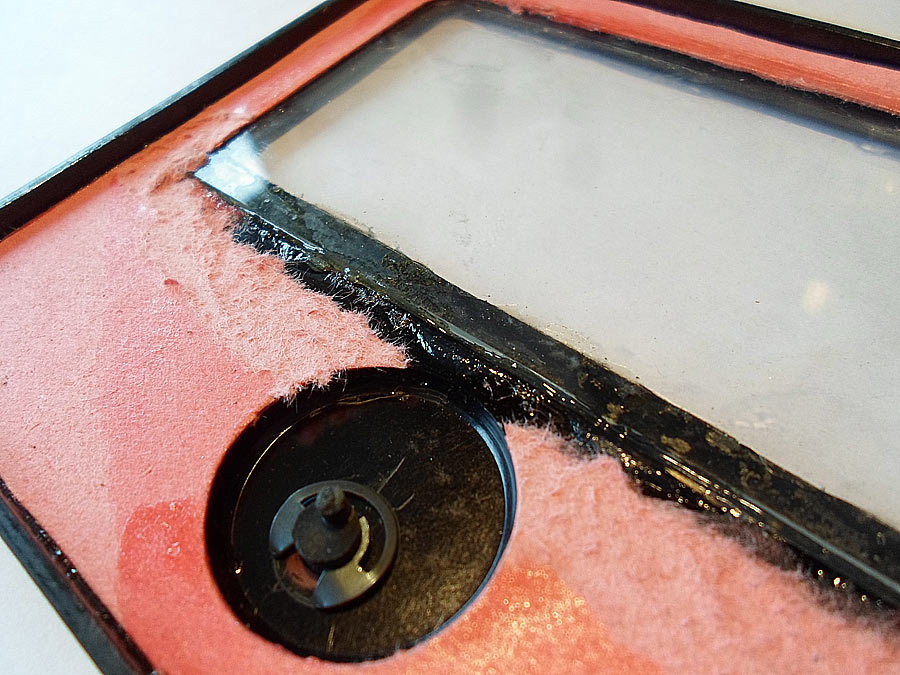

Стекло удачно отделилось и так-же удачно наклеелось.

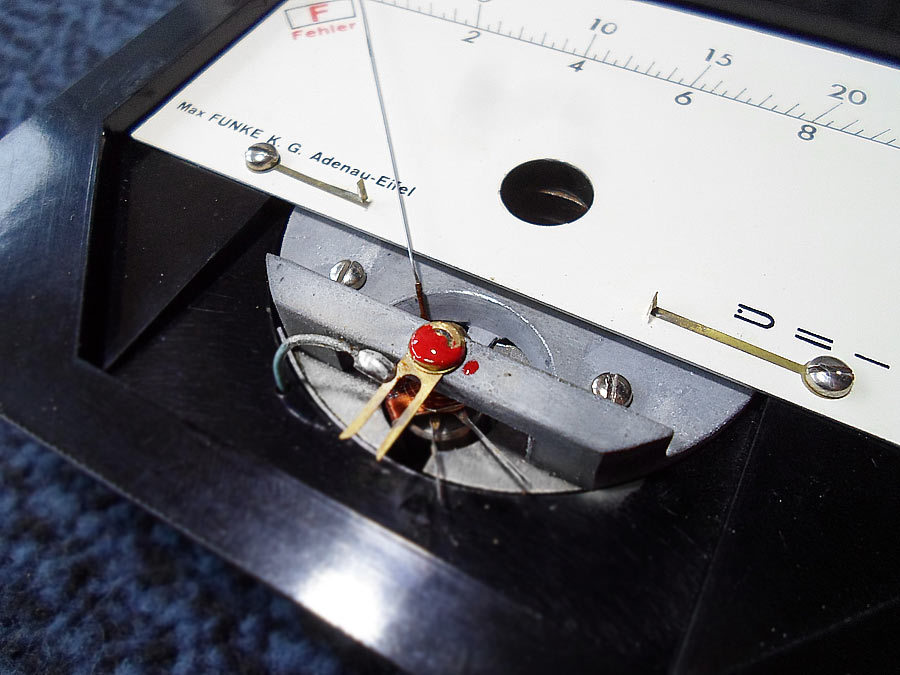

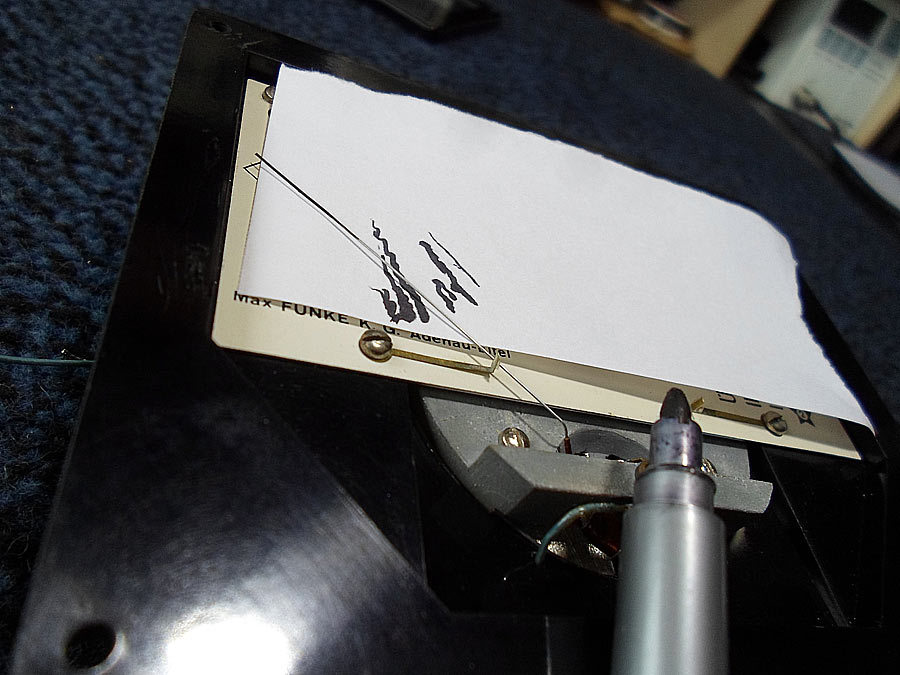

Стрелку пришлось тоже ровнять и подкрашивать.

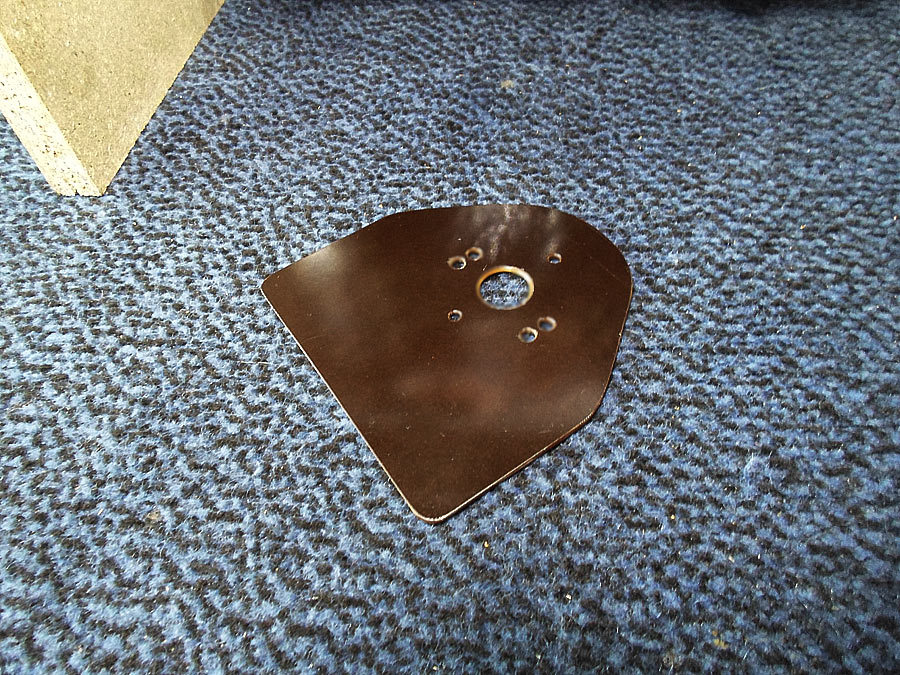

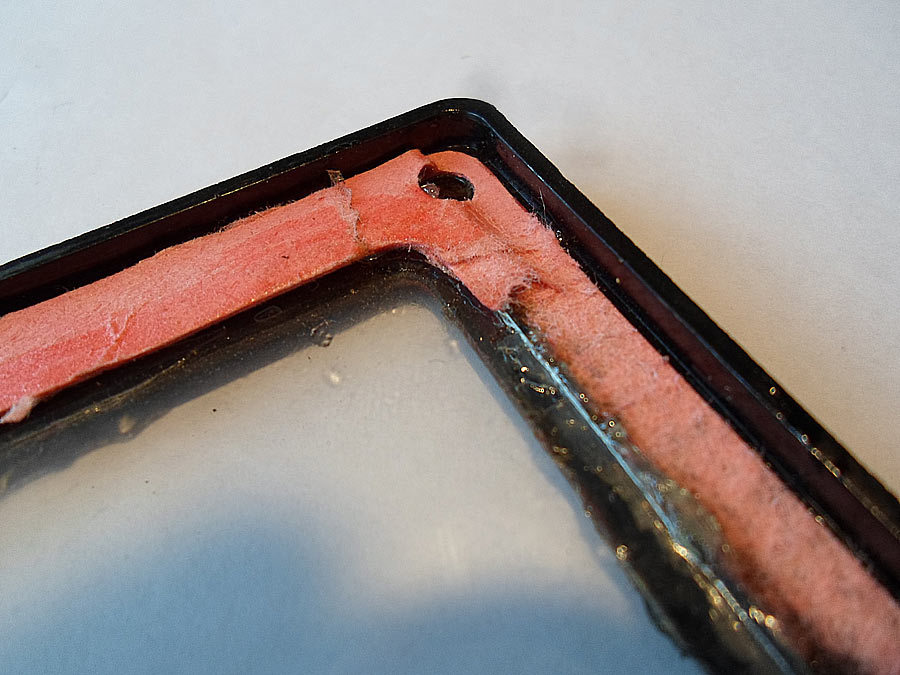

Шкала вымыта. Прокладка крышки тоже сделана заново.
При проверке оказалось что подшипники стрелки заедают, видимо от грязи.
Пришлось аккуратно промыть, отрегулировать и зафиксировать краской.
Кстати старая краски фиксации установочных винтов стрелки была снята с большим трудом.















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
=Микола=
Сообщения: 2193
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Сообщение =Микола= » Вт янв 03, 2017 7:09 pm

.....Очень тщательная работа : Респект автору!..... Был у меня случай когда я кончик стрелки покрыл (сдуру) тонким слоем краски - стрелка стала тяжёлой и прибор потерял точность ,а у Вас кончик стрелки покрыт чёрным фламастером - наверное это правильно....и ещё : на ограничители хода стрелки по радиусу я сейчас приклеиваю маханький кусочек поролона ,снаружи его не видно и на "полёт" он не влияет - а при резком колебании стрелки поролон демпфирует удар стрелки придохраняя её от изгиба (видел и такое)..... хотябы с правой стороны - это когда нибудь "спасёт жизнь" редкому и дорогостоящему стрелочному прибору.....

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вт янв 03, 2017 8:09 pm

=Микола= писал(а):хотябы с правой стороны - это когда нибудь "спасёт жизнь" редкому и дорогостоящему стрелочному прибору.....
Спасибо Михаил за подсказку.
Слева приклеить нельзя, стрелка должна идти до упора, показывая этим ошибку в измерении.
В право кстати тоже самое.
Но идея очень ценная.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

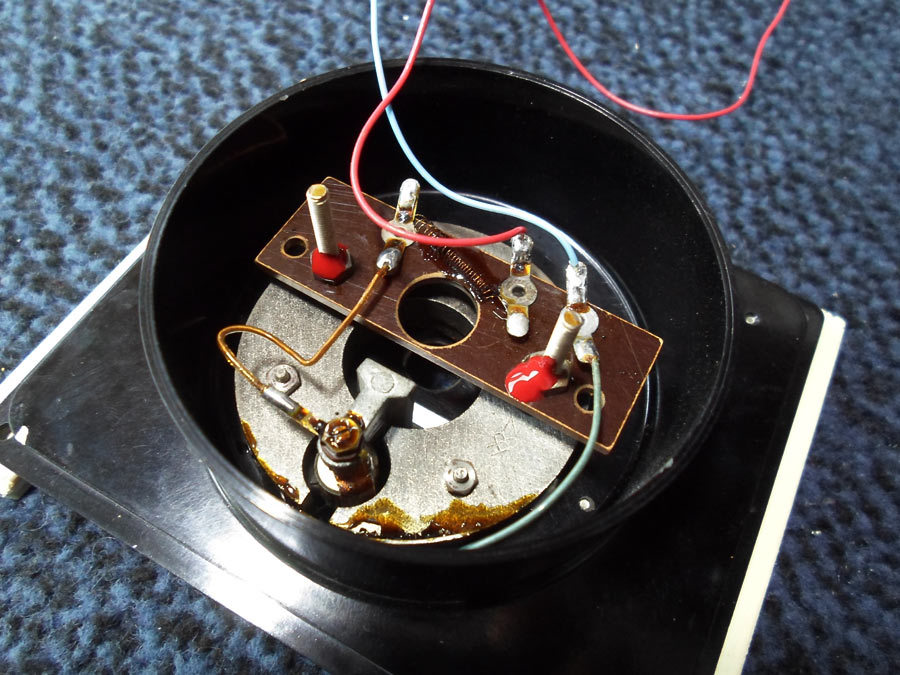

Сообщение Radiomann » Ср янв 04, 2017 11:40 am

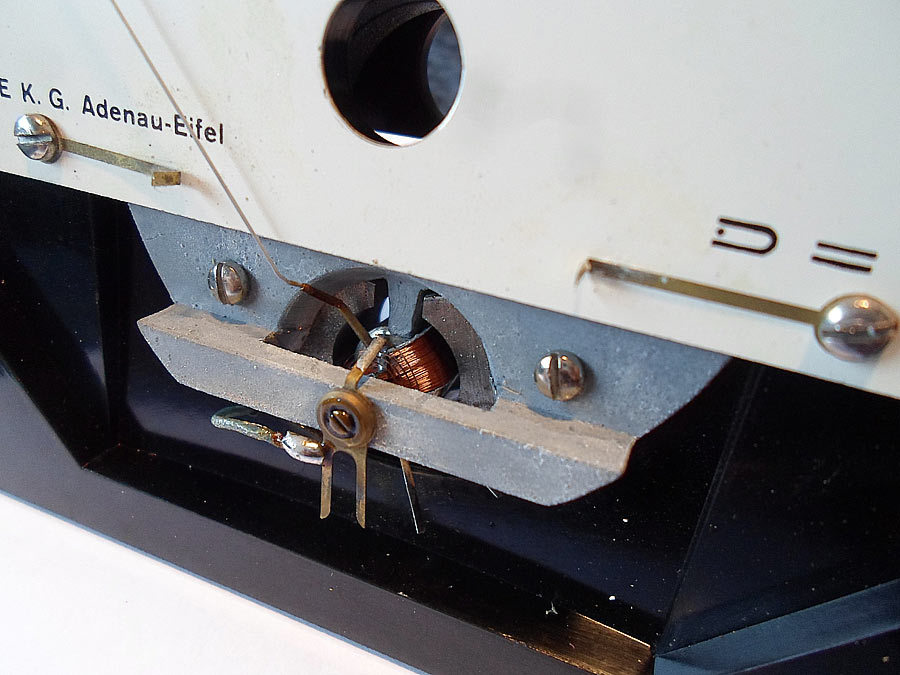

Головку собрал, всё работает нормальео, стрелка чётко встаёт после отклонения на "0".
В отличии от информации, полученной из интернета, полное отклонение стрелки прибора происходит при 500мА.
Головка протестирована.
Изготовлена недостающая крышка шунтов головки.







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт янв 05, 2017 4:33 pm

И так, с головкой теперь всё нормально.
Вторая проблема - это лампы прибора. Они сегодня довольно редкие и
дорогие.
Особенно это касается стабилитрона GR 150. Его свечение, кроме всего
прочего должно хорошо просматриваться сквозь шкалу и корпус головки.

Предполагая замечания типа замены на другой 150V стабилитрон, современными полупроводниковыми и пр., скажу сразу: таких попыток была проведена целая серия специалистами различного уровня.
Результат один - ничего не годиться кроме родного GR 150!
Кто очень хочет поспорить на эту тему, пожалуйста вначале ознакомтесь:
http://www.radiomuseum.org/r/funke_roeh ... w19_w.html

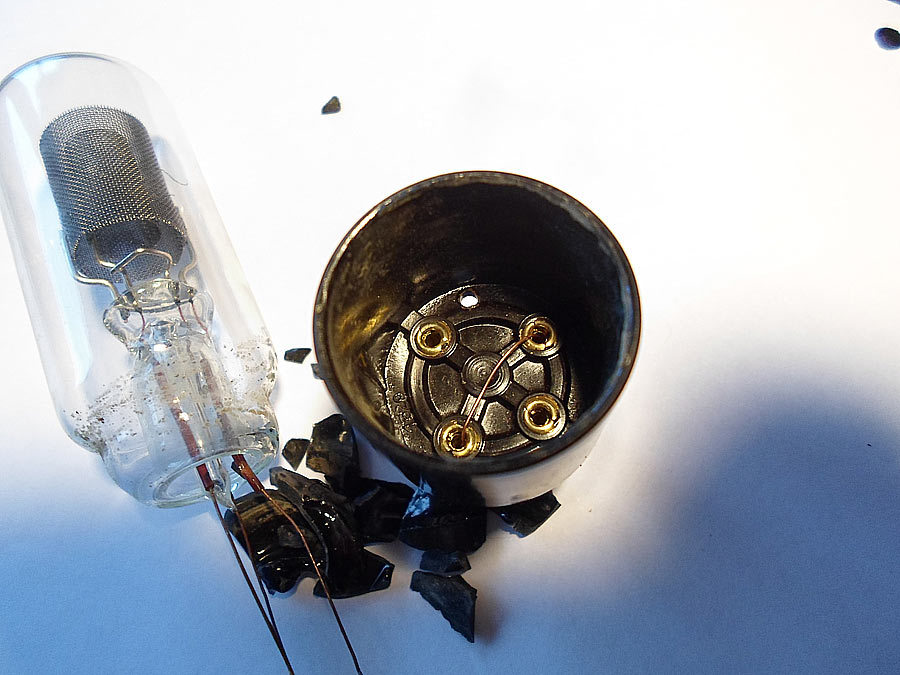

В моём аппарате при транспортировке баллон кенотрона оторвался от цоколя.






Что делать?
Купить дорогщ.
Остаётся ремонтировать.
Способов приклейки баллона к цоколю существует масса, и здесь основное правило - никаких секундных клеев и клеев дающих жесткое соединение, иначе со временем, баллон разорвёт!










Всё баллон приклеен и сохнет.
Надеюсь, что лампа окажется рабочей.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

alex-551
Сообщения: 1363
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Пт янв 06, 2017 10:13 am

А чем вы клеите? Я пробовал садить на клей для плитки, ничего не получилось.
Александр Петрович, Брест.
