Испытатель ламп RPG Funke W19

Модератор: Radiomann

jerm
Сообщения: 148
Зарегистрирован: Ср июн 19, 2013 5:05 pm
Откуда: Лиепая Латвия

Сообщение jerm » Вс май 22, 2016 12:36 am

Radiomann писал(а): я себе сделал ещё лучше на базе ИЛ-14
Фёдор Фридрихович видимо я что то пропустил, можно по подробней?
Александр

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс май 22, 2016 9:09 am

jerm писал(а): Фёдор Фридрихович видимо я что то пропустил, можно по подробней?
Вот эта темка.
ИЛ-14 имеет больше возможностей чем Funke, в частности он показывает состояние вакуума и крутизну ламп, на мой взгляд, более удобен в работе.
Я бы сказал, более гибкий. Его легко можно использовать для испытания практически любых ламп, а если несколько модернизировать, то вообще всех.

http://www.radioland.1bbs.info/viewtopi ... c&start=30
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн май 23, 2016 2:36 pm

Ну а теперь, всякая "мелочь".























Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вт май 24, 2016 6:46 pm

И так, дальше























Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт май 26, 2016 6:33 pm

Вот приборчик готов и уже отправился к своему хозяину.

























Последний раз редактировалось Radiomann Чт май 26, 2016 6:36 pm, всего редактировалось 1 раз.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Валерий
Сообщения: 1406
Зарегистрирован: Пн сен 27, 2010 5:17 pm
Откуда: Минск

Сообщение Валерий » Чт май 26, 2016 6:36 pm

Ух!

dron12
Сообщения: 199
Зарегистрирован: Сб дек 20, 2014 12:58 am
Откуда: г.Волжский,Волгоградская обл.

Сообщение dron12 » Пт май 27, 2016 11:38 am

Как всегда красота!!!
Андрей Владимирович

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Пт май 27, 2016 12:17 pm

Отлично как всегда! Только вот смотрю на шнур с вилкой....вроде как литые ещё рано для этого прибора?
Корниенко Юрий Викторович

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Пт май 27, 2016 12:39 pm

Федор,Вам большое спасибо,что даете вторую жизнь не только приемникам,но и приборам.Приборы-это основа,без них никуда.До сих пор помню первое знакомство с прибором(модель не помню),у которого вместо стрелки было светящееся пятно.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт май 27, 2016 8:11 pm

Юрий писал(а):Отлично как всегда! Только вот смотрю на шнур с вилкой....вроде как литые ещё рано для этого прибора?

Здесь не могу ничего сказать. Заказчик такой привёз, такой и забрал.
О шнуре с ним разговора не было.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб дек 31, 2016 2:31 pm

Вот наконец-то и мне удалось заполучить в личное пользование легендарный RPG Funke W19.
Состояние прибора среднее. Некомплектный - присутствует только часть карт.
Поразила одна удивительная поломка - оторваны часть контактов в ламповых панельках. Панельки эти предназначены для испытания так называемых почтовых ламп.
Немного о них.
Postroehren (почтовые лампы) или ещё их называли Weitverkehrsroehren и Technische Roehren - это специальные лампы, которые применялись исключительно в профессиональной измерительной и усилительной (УНЧ) аппаратуре. Например аппаратура специальной связь между Берлином и Мюнхенем в 1936 году, была выполнена на таких лампах.Эти лампы были дорогими, в силу своих специальных качеств, а именно:
большая продолжительность жизни, гарантированно 100000часов и надёжность;
выход из строя каждые 1000 часов составляла 1,5%;
сохранение парамеиров на всём протяжении службы;
многослойные катоды, что приводило к долгой службе катодов;
противоударные свойства, спытывались по 96 часов;
специальные нити накалов, позволявших многократное включение и выключение.
Это были вообще одни из первых ламп, выпускавшихся сереийно, ещё за долго до 1923 года применяшихся в усилителях для телефонии.
Сегодня стоимость одной такой лампы в хорошем состоянии доходить легко до 1000 евро.

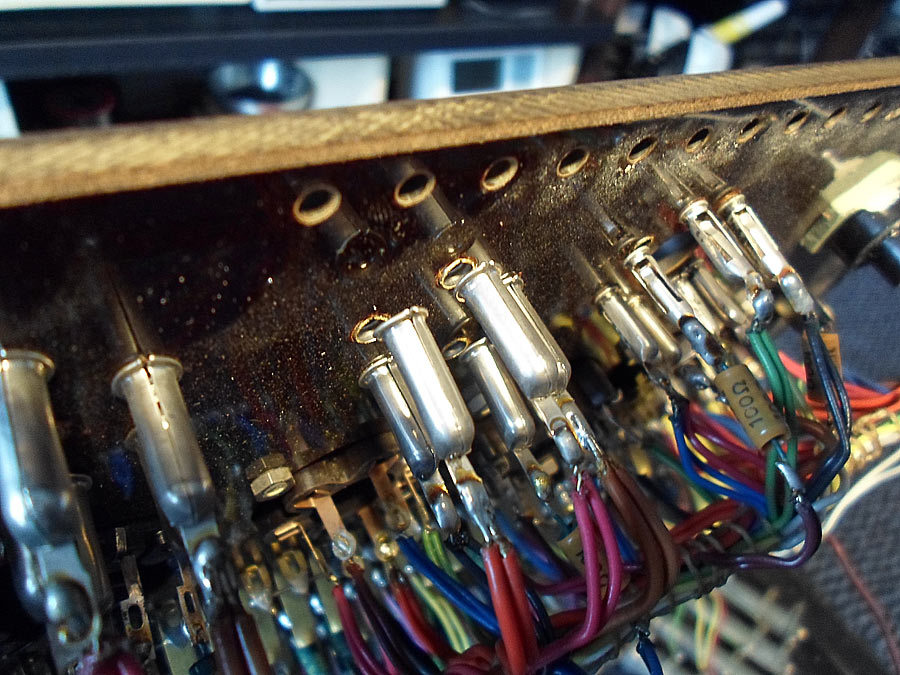

И так. Вот как выглядит поломка:





















На первый взгляд проблема казалась легко разрешимой, но ...
Найти такие трубчатые контакты панелек (4мм. диаметр) оказалось делом совсем не лёгким. После долгих поисков по немецким форумам, удалось найти коллегу, который помог.
Заменить полностью панельки (неплохой выход) оказалось тоже не так просто, они сегодня выпускаются только мелкими партиями. Цена одной орининальной легко переваливает за 50 евро, новодел стоит порядка 35 евро. Пришлось взять и новодел, но и это не решило проблему полностью - мало места для установки.
Пришлось панельки дорабатывать, а для запрессовки трубок ещё и выточить специальное оборудование.











Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

maister
Сообщения: 536
Зарегистрирован: Пт авг 12, 2011 11:53 pm
Откуда: г.Тверь

Сообщение maister » Сб дек 31, 2016 5:03 pm

Федор Фридрихович, а выточить гнезда из латуни вместо сломанных не проще было?

MAN
Сообщения: 316
Зарегистрирован: Ср сен 04, 2013 10:06 am
Откуда: Львов

Сообщение MAN » Сб дек 31, 2016 8:29 pm

Вот для таких решений нужны ленивые славяне,а Федор Фридрихович просто работящий немец.:-D
С новым Годом всех!

P.S. Японцы еще б сложнее сделали.:smile:
Юрий

Аватара пользователя
HARRY
Сообщения: 152
Зарегистрирован: Вс окт 26, 2014 3:59 pm
Откуда: Братск

Сообщение HARRY » Вс янв 01, 2017 7:39 pm

To Валерий: Свидетельство о калибровке - недействительно. Измельчал белорусский метролог.
Извините Федор Фридрихович за офтоп. Сам заведую Метрологической службой - глаз режет.
Игорь Пашкевич

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс янв 01, 2017 8:44 pm

HARRY писал(а):To Валерий: Свидетельство о калибровке - недействительно. Измельчал белорусский метролог.
Извините Федор Фридрихович за офтоп. Сам заведую Метрологической службой - глаз режет.
Я что-то ничего не понял. Вы о чём?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
