VEF Super М-557, новая жизнь.

Сообщение Radiomann » Вс апр 24, 2016 3:48 pm

Появился свободный корпус с верньерным механизмом.
Решил соорудить очередной приёмник в стиле ретро - внешний вид 100% оригинальный, начинка современная и "ламповый звук"
Под понятием современной начинки, УКВ-приёмник. Другого сегодня в повседневной жизни, обычный пользователь не слушает.
И так. Сам приёмник - это какой-нибудь с блошинного рынка будильник или ещё что, главное чтобы хорошо работал.
УНЧ, тоже без лишних заморочек, беру один из ламповых аппаратов, без корпуса и шкалы, например Nordmende Carmen, приготовленную под запчасти, и использую все комплектующие и схему её усилителя.
Теперь вперёд. Проектирую и изготавливаю шасси будущего приёмника, тоже уже из заготовок для несостоявшегося проекта:

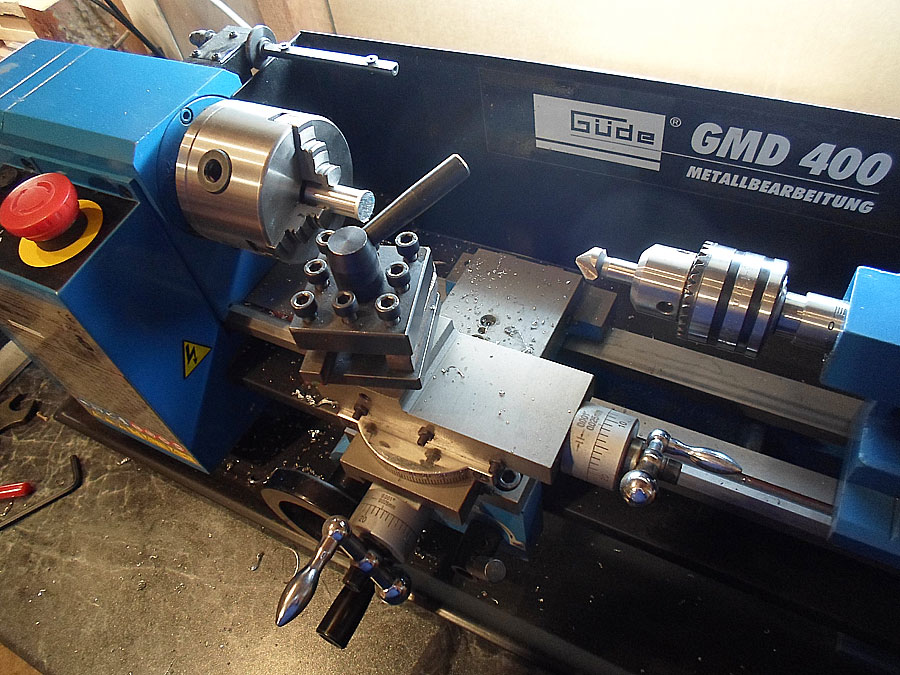

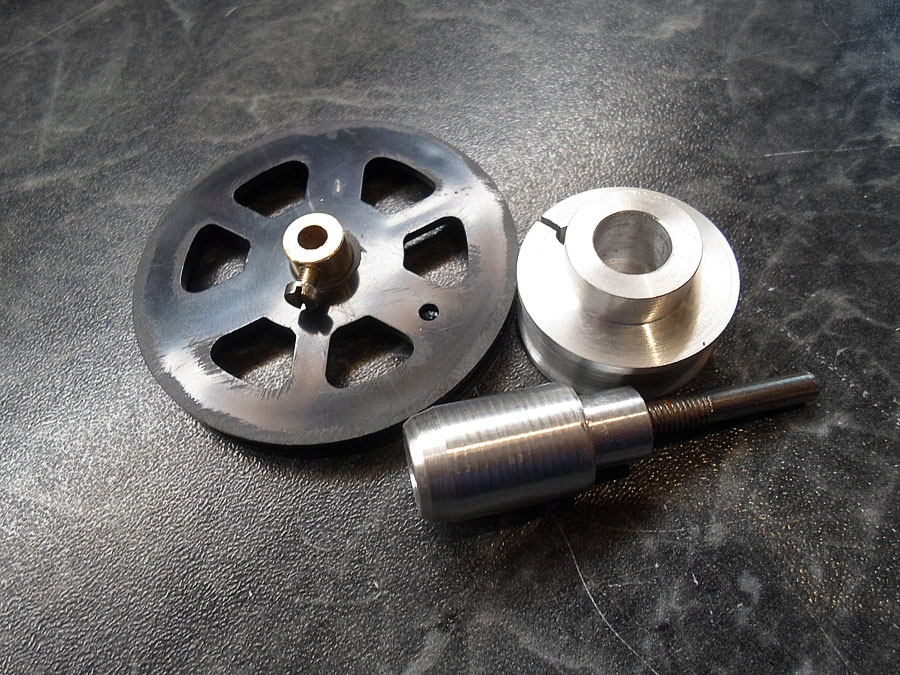

Рассчитываю сопряжение для шкивов вернера (160 градусов) и КПЕ приёмника (90 град). Точу нужные переходники и втулки, изготавливаю кронштейны:














Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс апр 24, 2016 8:41 pm

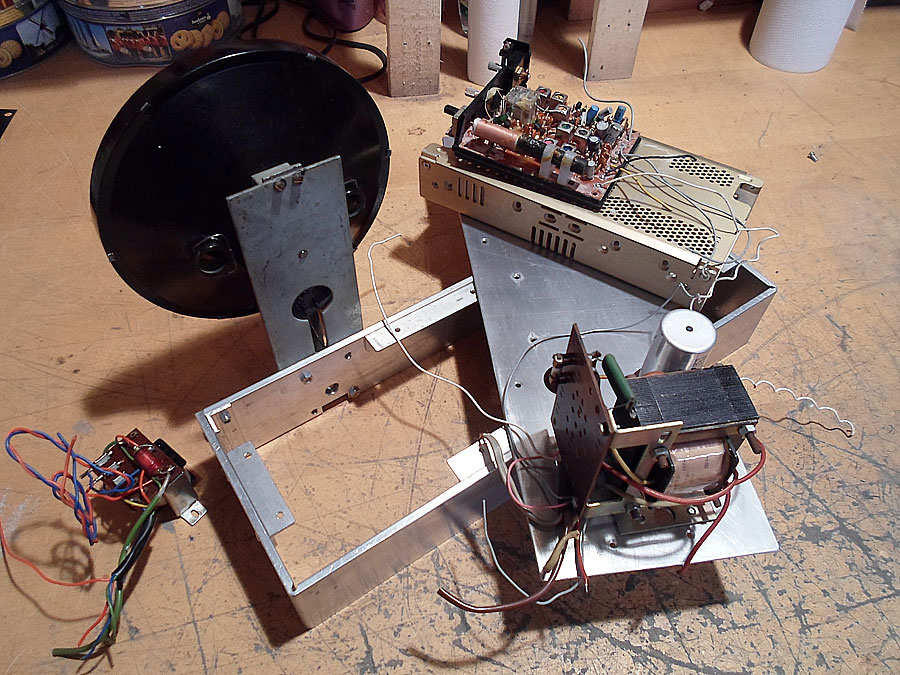

Теперь уже немного всё в кучку и на примерку.

















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
ivanovich64
Сообщения: 1174
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Вс апр 24, 2016 9:29 pm

Фёдор Фридрихович, всё нравится.
Есть вопросы: Переключатель АМ/FМ это правая ручка, как и в М557? Будет всего два диапазона?
Как включена 6Е5С?, она привязана к выходу на светодид настройки?, как это сопряжено?
И ещё, не ясно, как сопряжена со всем узлом настройки стрелка, Так же, как в М557? или что-то изменено?
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс апр 24, 2016 11:15 pm

Отвечаю:

диапазон только один УКВ, правая ручка это выключатель сети.
Хочу ещё раз подчеркнуть, что приёмник проектируется для обычного пользователя, вряд-ли ему нужны диапазоны АМ. При сильном желании можно переключать на самой плате приёмника. Но что можно сегодня в городе, в квартире, услышать на СВ?
6Е5С пока имет чисто бутафорское назначение, но хочу её связать с детектором приёмника, но это позднее.
Верньер М-557 оставлен не тронутым. На промежуточный шкив верньера (между стрелкой и осью ручки) насажен переходник в виде оси со шкивом.
Второй конц этого переходника-оси вращается в скобе, таким образом имея вторую опору. Шкивы перехлдника-оси и КПЕ имеют почти одинаковые диаметры, обеспечивающие соответствующие повороты 160 град. для стрелки и 90 град. для КПЕ.
Механика - это основная головная боль в подобных ретро-конструкциях.





Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пт апр 29, 2016 10:59 pm

Параллельно нужно заняться и корпусом.



Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
ivanovich64
Сообщения: 1174
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Сообщение ivanovich64 » Сб апр 30, 2016 1:15 am

Вишнёвый цвет. Впечатляет.
Фёдор Фридрихович, Вы красили самостоятельно или в автосервисе? Как подбирали цвет? Откуда взят именно этот цвет (мне он кажется довольно светлым)? После покраски лаком вскрывали?
С уважением. Сергей.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб апр 30, 2016 9:50 am

Я красил всё сам. Цвет подбирал в магазине, где брал краски. Лаком краску не покрывал. Крашу на лоджии:




Бывает падает пыль и грязь, тогда, после высыхания краски, шлифую и полирую.
Краски и лаки применяю автомобильные 2К, сушу прямо тут-же на лоджии. По всякие баллончики забыть раз и на всегда!
Всё это конечно убого, но других вариантов не имею.

Брать в аренду камеру дорого. Делаю правда иногда, но в особых случаях, как например с Минском:




Иногда крашу вообще где есть воздух и где придётся, чуть ли не на автозаправке, вот Schatulle так пришлось покрывать лаком:







Главное чтобы было желание и воля к достижении цели.

А цвет на картинках, он светлее чем на самом деле и розовее, это от некачественной съёмки моей дешёвенькой дежурной камерой, да и стала она последнее время всё хуже и хуже работать.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Hellbringer
Сообщения: 413
Зарегистрирован: Пт янв 02, 2015 8:55 pm
Откуда: Макеевка

Сообщение Hellbringer » Сб апр 30, 2016 11:41 am

Radiomann писал(а):Крашу на лоджии
А как зимой, и как соседи относятся к грохоту компрессора, такого типа ревут довольно громко.
Владимир

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб апр 30, 2016 12:13 pm

Ну соседи пока молчат, да и лоджия выходит на центральную улицу, где довольно шумно. В общем пока не настучали, крашу.
Компрессором, кстати, продуваю всё и после моки, особенно контура, динамики и пр.
Зимой, к сожалению, эта работа стоит, но я стараюсь летом сделать задел на зиму.
С двумя, таким образом подготовленными Звёздами, даже ничего не успел в эту зиму начать.





Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср май 04, 2016 11:31 pm

Ну вот приёмник готов и уехал к новому хозяину.













Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
SAKTAS
Сообщения: 14
Зарегистрирован: Чт фев 16, 2012 8:23 pm
Откуда: Киев

Сообщение SAKTAS » Чт май 05, 2016 12:37 am

Портясающе! И вполне по заводскому смотрится! Еще бы увидеть видео работы.
Алексей

alex-551
Сообщения: 1348
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Сообщение alex-551 » Чт май 05, 2016 6:40 am

Просто супер!
Ещё вопрос- какую ткань вы применили?
Александр Петрович, Брест.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт май 05, 2016 3:02 pm

SAKTAS писал(а):Портясающе! И вполне по заводскому смотрится! Еще бы увидеть видео работы.
Спасибо. Но видео к сожалению не будет, приёмник уехал к новому владельцу.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Alexic
Сообщения: 46
Зарегистрирован: Сб май 09, 2015 1:59 pm

Сообщение Alexic » Сб янв 21, 2017 1:38 am

супер получилось! я правда начинку родную оставлю.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб янв 21, 2017 11:41 am

То есть Вы просто реставрируете приёмник, без каких-либо изменений?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
