Сообщение Radiomann » Ср дек 09, 2015 12:55 am

Всё ясно Игорь, спасибо. Так какую ты конкретно собрал? Можешь опубликовать?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Ср дек 09, 2015 1:09 am

Я собрал эту же схему, только чуть изменил номиналы:


С этими номиналами и напряжением питания 12В схема допускает чуть бОльшее повышение допустимого входного напряжения без заметных глазу искажений сигнала и получается чуть больше коэффициент усиления (что совсем необязательно, но раз уж получается, то ОК).
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Ср дек 09, 2015 5:23 pm

Спасибо Игорь! Я её в своём блоке повторю.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт дек 10, 2015 12:36 am

После нескольких экспериментов снизил неравномерность АЧХ усилителя в диапазоне от 100кГц до 30МГц с 10-12 до 5-6 дБ, подключив кермический конденсатор 220пф параллельно резистору R3.

Вот как-то так, усилитель в корпусе, пока без экрана:


Корпус из подручых средств. Кусок трубы плексигласовой длиной 90мм нашелся в тумбочке и определил формат и конструктив. Сзади крышка от бутылочки,плата усилителя фиксируется в диаметральных пропилах. Впереди ручка настройки от какого-то старого транзисторного приемника, в которую плотно на горячую вставлен укороченный объёмный металлический стержень от шариковой ручки (прекрасно паяется).

Посмотрим, насколько будет нужен экран. Если что, оберну корпус медной фольгой и заземлю ее, а сверху надену термоусадочную трубку.

Теперь на очереди стенд с переменными резисторами.
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт дек 10, 2015 12:57 pm

Возник вопрос.

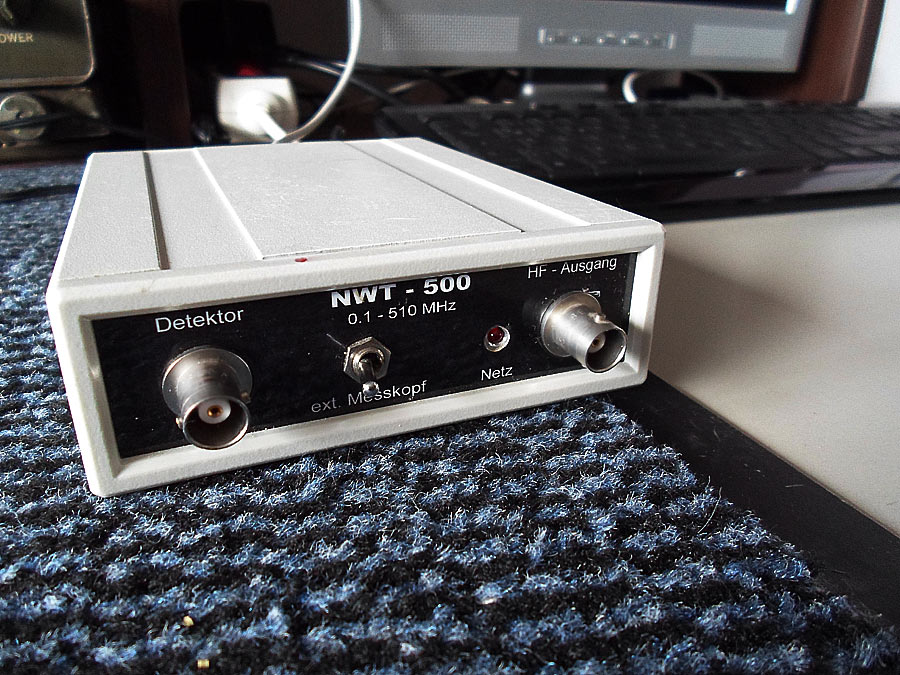

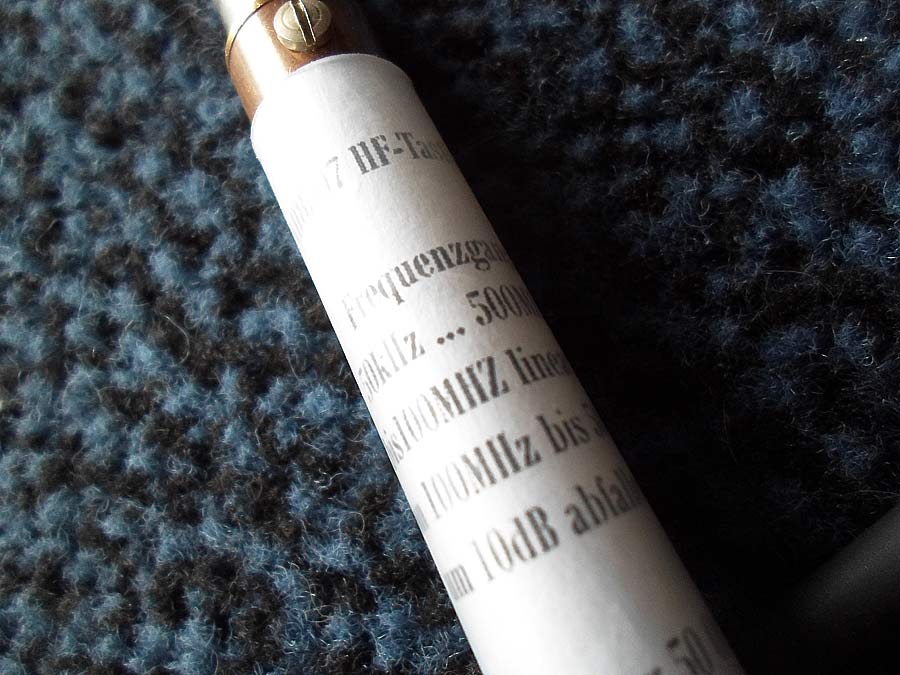

Я вместе с прибором получил ещё и высокоомную измерительную головку на AD8307. Жаль что форума, по указанному адресу на картинках, видимо не существует.
Информации в интернете о ней крайне мало.

Можно её применить как раз в тех целях, как описано выше, в частности для настройки ПЧ?











Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт дек 10, 2015 1:48 pm

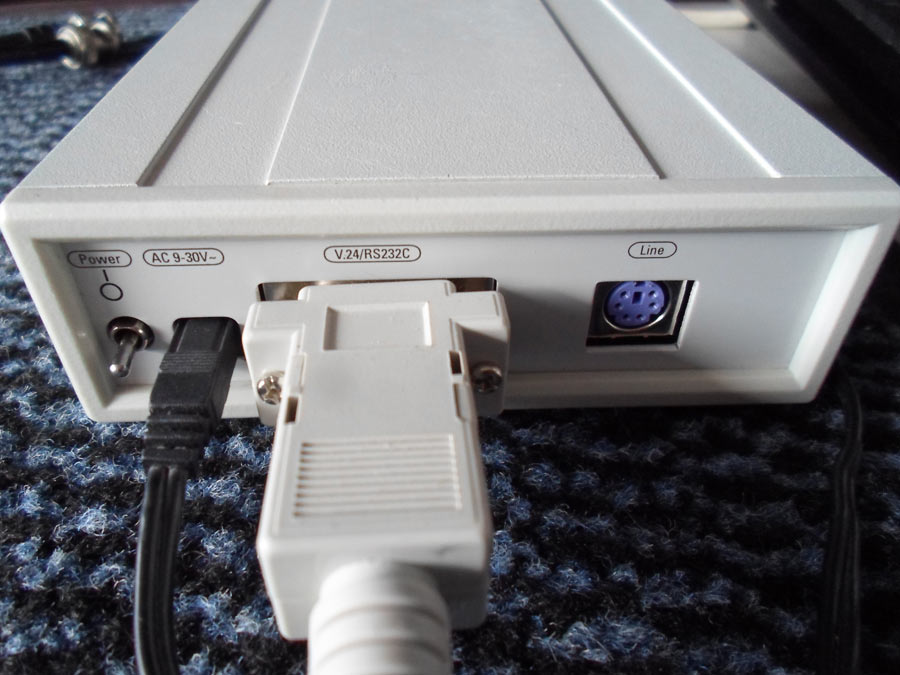

Федор, это выносной высокоомный щуп на прекрасной микросхеме - логарифмическом усилителе AD8307. Его не только можно, но и нужно использовать, подключая, очевидно, к разъёму Line.

Поскольку у тебя эта головка есть, тебе не нужно делать никакую схему (разве что, дополнительный аттенюатор).
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт дек 10, 2015 4:18 pm

Всё ясно Игорь. Я так тоже подумал.
Спасибо.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

laver
Сообщения: 48
Зарегистрирован: Чт дек 12, 2013 11:18 pm
Откуда: Севастополь

Сообщение laver » Чт дек 10, 2015 7:29 pm

Сергей

Аватара пользователя
Alex 11
Сообщения: 1910
Зарегистрирован: Вс ноя 03, 2013 9:03 pm
Откуда: Красный Луч

Сообщение Alex 11 » Чт дек 10, 2015 10:21 pm

В NWT два детектора, линейный и логарифмический и дополнительный логарифмический в выносном щупе. Можно выносной еще один, да хоть десять с линейным. Надобность линейного мягко говоря ненадобная.
Последний раз редактировалось Alex 11 Чт дек 10, 2015 10:23 pm, всего редактировалось 1 раз.
С уважением, Александр.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт дек 10, 2015 10:22 pm

Hellbringer,
Линейный детектор имеется в NWT500.

laver,
Сергей, большое спасибо.
Игорь.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пт дек 11, 2015 12:35 am

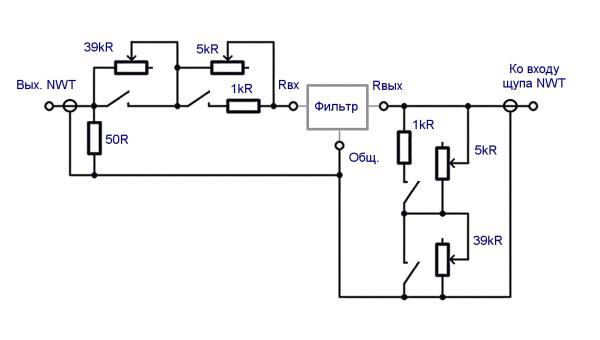

Стенд-приставка к NWT для согласования входного и выходного сопротивлений фильтра:


Обе половинки схемы идентичны.

Основной регулятор - многооборотный потенциометр на 5кОм (10 оборотов). К нему параллельно тумблером подключается резистор 1кОм, это позволяет с высокой точностью выставлять десятки и сотни Ом.

Дополнительный регулятор, шунтируемый вторым тумблером, - это для проверки ЭМФ, пределы потенциометра от 0 до 39кОм. В принципе, без этого тумблера можно было бы обойтись и просто выкручивать потенциометр в ноль, но так мне покаалось надежнее.

Оба потенциометра позволяют, таким образом, очень точно подобрать сопротивления в пределах примерно от 1-2 Ом до 44ком.

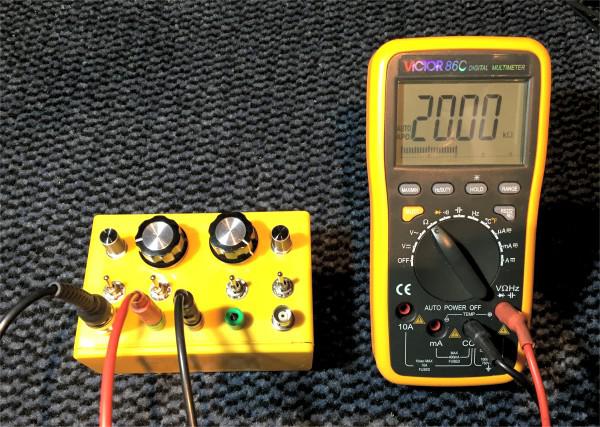

После согласования входного и выходного сопротивлений фильтра по АЧХ на NWT, получившееся входное сопротивление после отключения фильтра можно измерить омметром между клеммой входа фильтра и общим проводом, а выходное - соответственно, между клеммой выхода фильтра и общим проводом.

Игорь.

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Сб дек 12, 2015 11:01 pm

Сегодня устроил комплексные испытания. Высокоомную головку - щуп поместил в экран и в оболочку. Перемерял несколько фильтров. Всё меня полностью устраивает. Можно считать, что инструмент готов к действию.

Головка в экране:


Пример АЧХ - маленький пьезокерамический фильтр:


Вот сами фильтры:


Вполне можно использовать. Полоска 4,5кГц по уровню -6дБ, ФНЧ дорежет остальное.
Последний раз редактировалось IG_58 Вс дек 13, 2015 12:01 am, всего редактировалось 1 раз.
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб дек 12, 2015 11:11 pm

Поздравляю! Отлично. Прибор готов к работе.
А я со своим всё ещё "пурхаюсь". Что-то последнее время или руки "окривели" или ещё что.
Как-то ничего не идёт, за что ни возьмусь.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Вс дек 13, 2015 12:02 am

А что не так, что не получается?
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс дек 13, 2015 12:24 am

Да всё как-то не так. Если наклеиваю шпон, он обязательно потрескается, хотя раньше ложился хорошо, заклеил фальшпанель - пошла вся пузырями, стал лакировать корпус, пятна и т.д и т.п.
В общем чёрная полоса, куда ни кинь, везде клин.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
