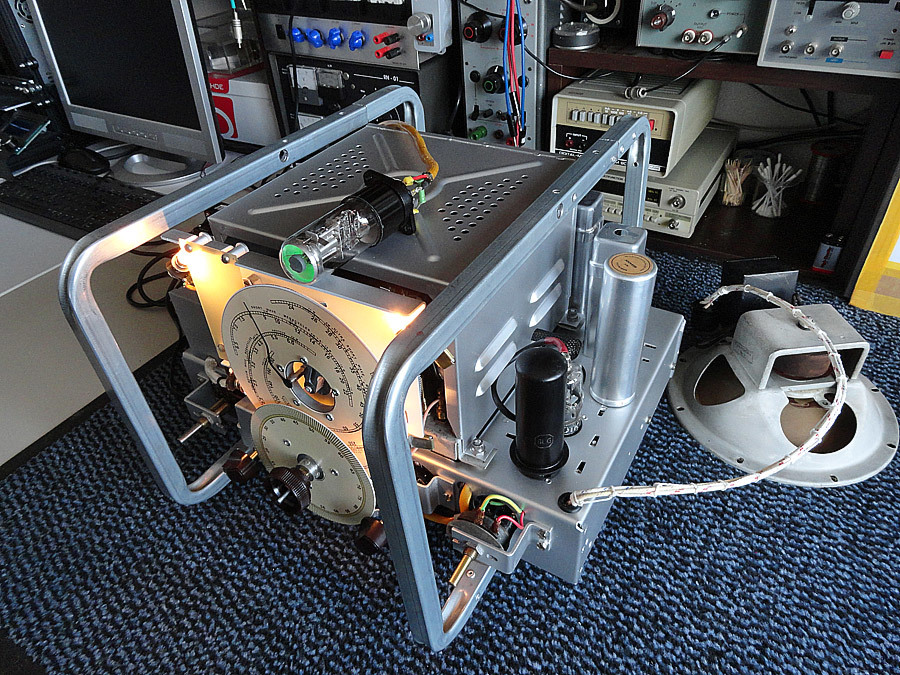

Теперь возникли два новых вопроса. За основу конструкции взято шасси Victor 10T,
все необходимые детали (в первую очередь все конденсаторы) заменены, всё приведено
в порядок. Лампы все в комплекте, проведена настройка ПЧ и сопряжение, всё заработало
на всех диапазонах. Но вот теперь две проблемы:

1. Звук регулятором не убавляется полностью, а только примерно на половину? Судя по схеме
это было так предусмотренно?!

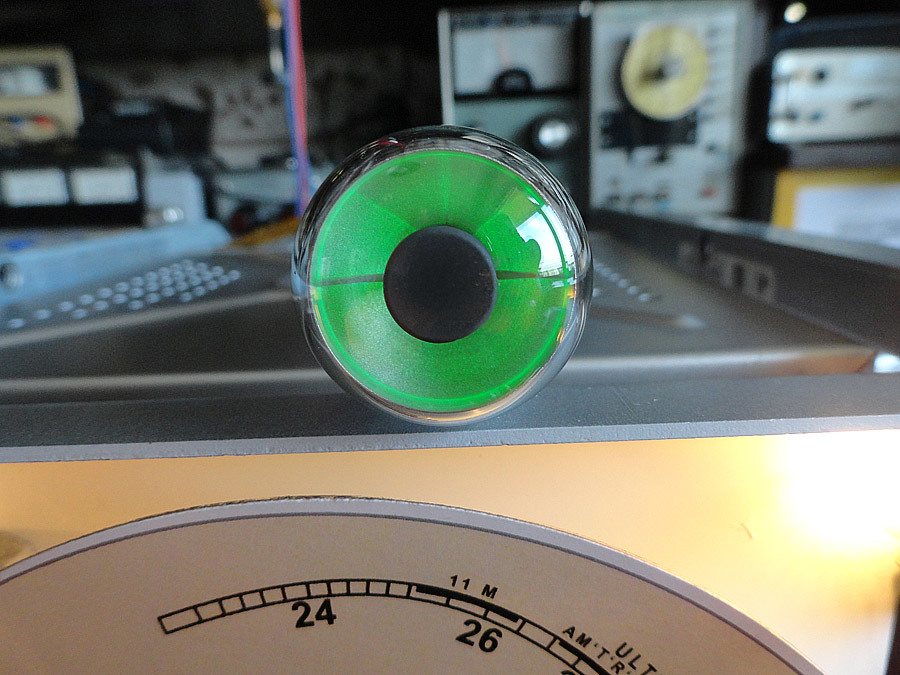

2. Индикатор не имеет чётко выраженного тёмного сектора. Режимы проверял,
аноды 243 и 95 вольт, на сетку подаётся -3,4 вольта, катод на корпусе.

Помогите разобраться.












Схема ещё раз, в лучшем разрешении:


Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

gamriq
Сообщения: 875
Зарегистрирован: Сб сен 19, 2015 10:23 pm
Откуда: Казань

Вариации на тему ретроприёмников.

Сообщение gamriq » Чт окт 03, 2019 11:13 am

Может просто лампа с дефектом?
Сергей Юрьевич

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Чт окт 03, 2019 12:08 pm

gamriq писал(а):
Чт окт 03, 2019 11:13 am
Может просто лампа с дефектом?
Нет, лампа новая, проверенная. Ставил и другие новые, результат тот-же.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Mike_K
Сообщения: 111
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Mike_K » Чт окт 03, 2019 12:26 pm

Неплохо бы овцеллографом на вход глаза ткнуться.
Как будто переменка прет.
Возбуд ?

Может от этого и громкость шалит ?
Миша.

Аватара пользователя
Gnat
Сообщения: 15584
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Вариации на тему ретроприёмников.

Сообщение Gnat » Чт окт 03, 2019 12:34 pm

Смотри как в Беларусь приёмнике подключен. Два резистора анодное напряжение подают. Подкидывай конденсаторы ищи как лучше будет. А то что сделали тогда производители этого приёмника,не является аксиомой и верным схематическим решением,как и ситуация с РГ. Уму не постижимо,ведь запросто сделать что б убавлялась громкость до нуля как во всех радиоприёмниках,но сделали так по простейшему!
Юрий Васильевич

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Чт окт 03, 2019 12:59 pm

Mike_K писал(а):
Чт окт 03, 2019 12:26 pm
Неплохо бы овцеллографом на вход глаза ткнуться.

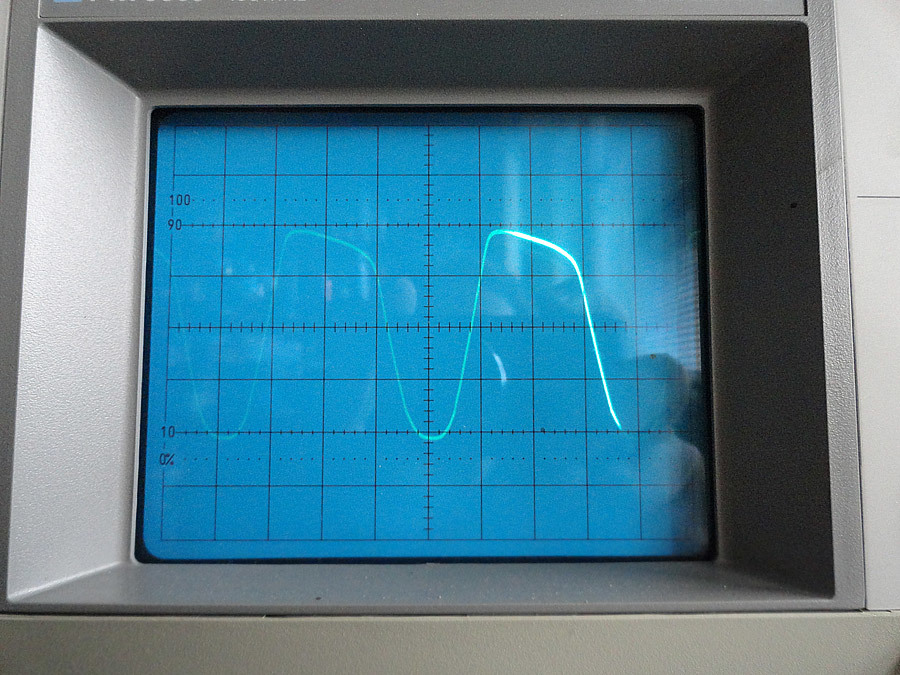

Да, некоторая составляющая переменного тока присутствует, но это по уровню и
виду слабый фон переменного тока.

Mike_K писал(а):
Чт окт 03, 2019 12:26 pm
Может от этого и громкость шалит ?
Интересно то, что судя по схеме, громкость и не может уменьшаться до нуля.
Вопрос, почему и для чего???







Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Чт окт 03, 2019 1:01 pm

Gnat писал(а):
Чт окт 03, 2019 12:34 pm
Подкидывай конденсаторы ищи как лучше будет.
Сейчас попробую.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Mike_K
Сообщения: 111
Зарегистрирован: Ср мар 19, 2014 7:04 pm
Откуда: Санкт-Петербург, Россия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Mike_K » Чт окт 03, 2019 1:40 pm

Radiomann писал(а):
Чт окт 03, 2019 12:59 pm
Mike_K писал(а):
Чт окт 03, 2019 12:26 pm
Неплохо бы овцеллографом на вход глаза ткнуться.
Да, некоторая составляющая переменного тока присутствует, но это по уровню и
виду слабый фон переменного тока.

Mike_K писал(а):
Чт окт 03, 2019 12:26 pm
Может от этого и громкость шалит ?
Интересно то, что судя по схеме, громкость и не может уменьшаться до нуля.
Вопрос, почему и для чего???

Сигнал снимается с делителя R22 ( переменник) 2.5 МегаОм + R25 470 КилоОм.
Нижняя нога R25 идет на отрицательное напряжение, обеспечивая смещение для 6Ф5.
C63 садит переменную составляющую сигнала на землю.
Надо бы проверить параметры этих резисторов, значение "-" напряжения и емкость C63.

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Чт окт 03, 2019 4:41 pm

Gnat писал(а):
Чт окт 03, 2019 12:34 pm
Подкидывай конденсаторы ищи как лучше будет.
С индикатором теперь всё нормально, сектор тёмный, реагирует на сигнал.
Достаточно было лишь повесить конденсатор 0,5 на сетку и в цепь анода включить
резистор 5 кОм.


Mike_K писал(а):
Чт окт 03, 2019 1:40 pm
Надо бы проверить параметры этих резисторов, значение "-" напряжения и емкость C63.

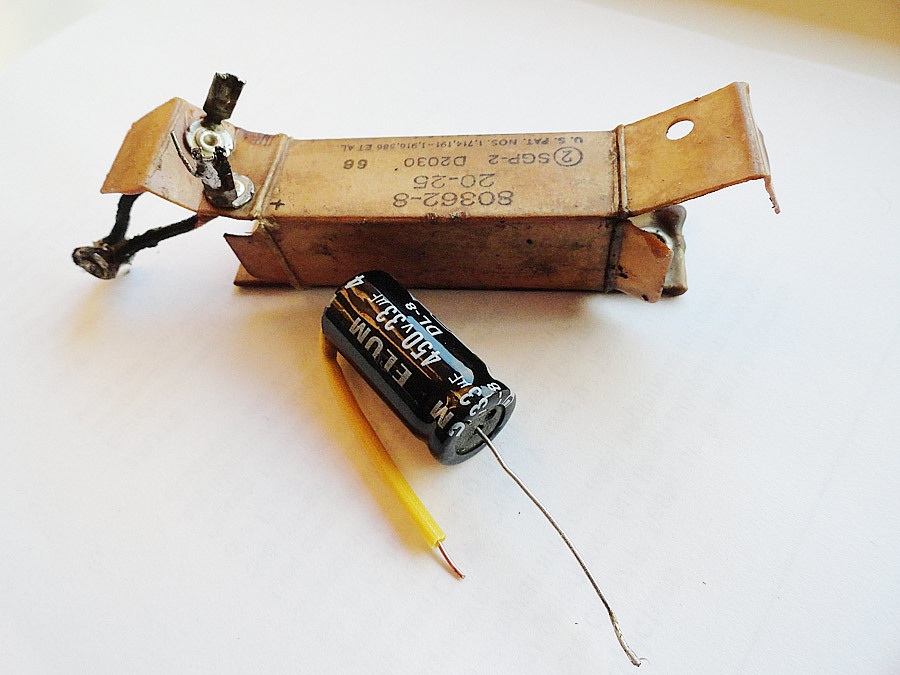

С регулировкой звука теперь тоже всё в норме. Неисправными оказались резистор R25,
сопротивление увеличилось до 700 кОм, вместо 470 кОм. и конденсатор С63. Это был
единственно не заменённый конденсатор, т.к. при проверке показывал хороший результат.


Всем спасибо за помощь!
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
МихаилН58
Сообщения: 235
Зарегистрирован: Пт сен 11, 2015 8:19 pm
Откуда: г. Смоленск

Вариации на тему ретроприёмников.

Сообщение МихаилН58 » Сб окт 05, 2019 9:20 pm

Вот и я за то чтобы убирать сразу все старые бумажные конденсаторы.
Пожалейте радиолампы, особенно если они старые и редкие.
Очень надо аутентичность, когда полностью восстановите ламповый старичок, сделайте из снятых родных конденсаторов эрзацы. :)
Фёдор Фридрихович, как всегда у Вас, качественно, красиво и оригинально получилось, поздравляю :good:
Восстановленные мною: https://drive.google.com/drive/folders/ ... J17Z3S-4yL

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Сб окт 05, 2019 10:55 pm

Спасибо Михаил. Конденсаторы я все перебрал, заменив внутренности на современные.








Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7564
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Вариации на тему ретроприёмников.

Сообщение Radiomann » Вс мар 22, 2020 3:08 pm

Приветствую всех!

Вот решил немного оживить темы касающиеся реставрации старых приёмников.
К сожалению не многие сейчас этим занимаются, но возможно кому-то будет интересно,
а кому-то в чём-то и поможет.

Описываемый проект изначально задумывался как некая свободная вариация на тему американских
приёмников 30-ых годов, но в процессе работы приоритеты поменялись и в конце концов было решено
создать реплику американского Victor-10T, к тому же от него удалось приобрести потрёпанное шасси и
полностью его восстановить до работоспособного состояния.

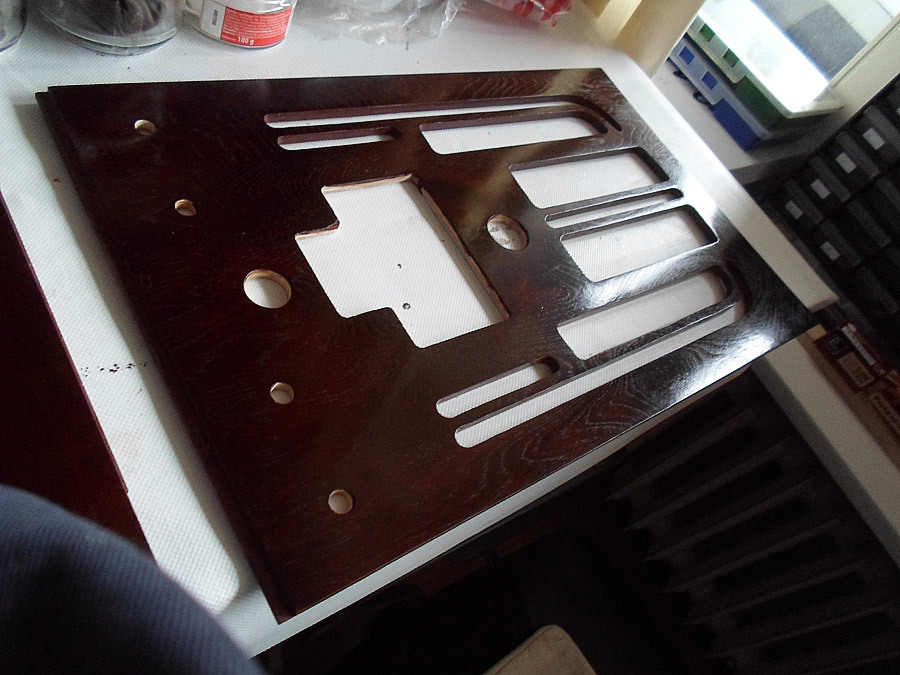

Вот с корпусом не всё так просто и гладко. Как правило корпус собирается дважды - первый раз
"на живульку" чтобы выявить и устранить затем мелкие огрехи и потом уже собрать "по настоящему".
Скажу что сборка корпуса - это очень ответственная
и кропотливая работа, требующая огромного внимания, определённого места сборки и соответствующего
инструмента. При сборке необходимо очень внимательно следить за правильностью геометрии всех стыков,
точностью углов и надёжной фиксации узлов на время склейки, за выступающим излишним клеем из швов и т.д.
Сборка производится в несколько этапов поочерёдной склейкой отдельных элементов в узлы на специальном
ровном столе с соответствующими прижимами и стяжками.
В общем это самый ответственный момент в окончательно работе по корпусу.
Все детали должны быть до этого полностью подогнаны, отлакированы до 100% готовности и только тогда
полежат сборке.

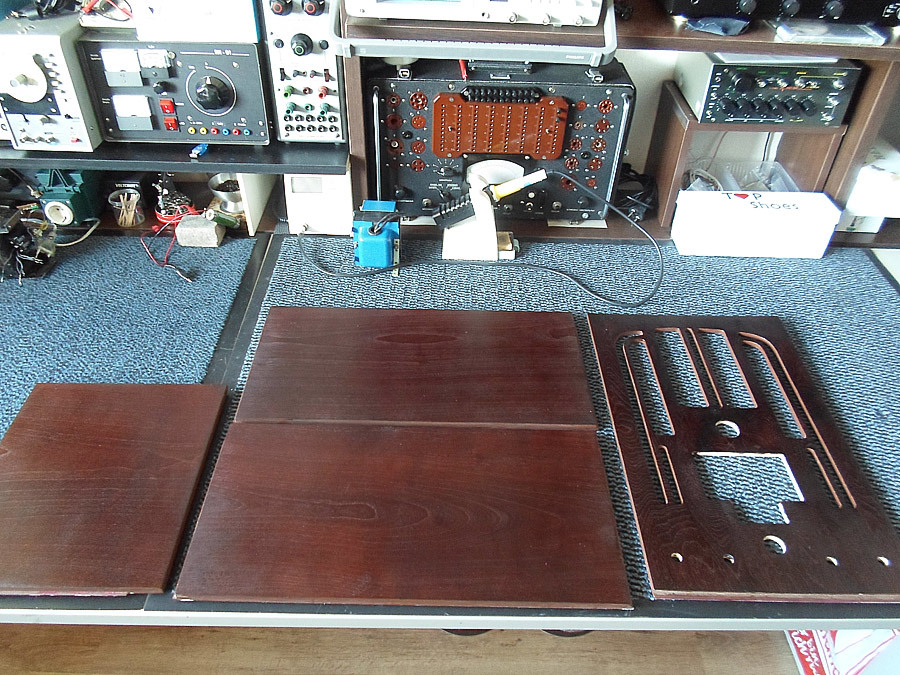

На фото внизу - предварительная сборка элементов корпуса.
