Строим регенеративный ретроприёмник Армстронга - 2

Сообщение Radiomann » Вс май 25, 2014 12:27 am

Тема с названием "Строим регенеративный ретроприёмник Армстронга" просуществовала почти два года. К сожалению после февральской поломки на сервере из неё исчезли все картинки и видеоклипы.
Но приёмник продолжает строиться, с перерывами, переделками, возвращениями назад и пр.
Вот сейчас после довольно продолжительной паузы, я решил продолжить с ним работу.

Почти сто лет назад гениальным американским изобретателем Армстронгом был изобретён регенеративный приёмник. Это радиоприёмник с положительной обратной связью в каскаде усиления радиочастоты, прямого усиления.
Регенератор позволил получить наибольшую отдачу от одного усилительного элемента. Поэтому в ранние годы развития радиотехники, когда лампы, пассивные детали и источники питания были дороги, он широко применялся в профессиональных, любительских и бытовых приёмниках, успешно конкурируя с изобретённым в 1918 г. тем же Армстронгом супергетеродином. (Данные из интернета.)
Приёмник множество раз повторялся, модернизировался, вносились в его схему различные изменения, но принцип его построения оставлся неизменным. Интерес к нему не ослабевает вот уже столько лет, порождая как ярых сторонников так и противников.
Один из примеров удачного повторения этого типа аппарата приводится в нижеследующей ссылке.




Кратко, в картинках, этапы развития этого проекта:

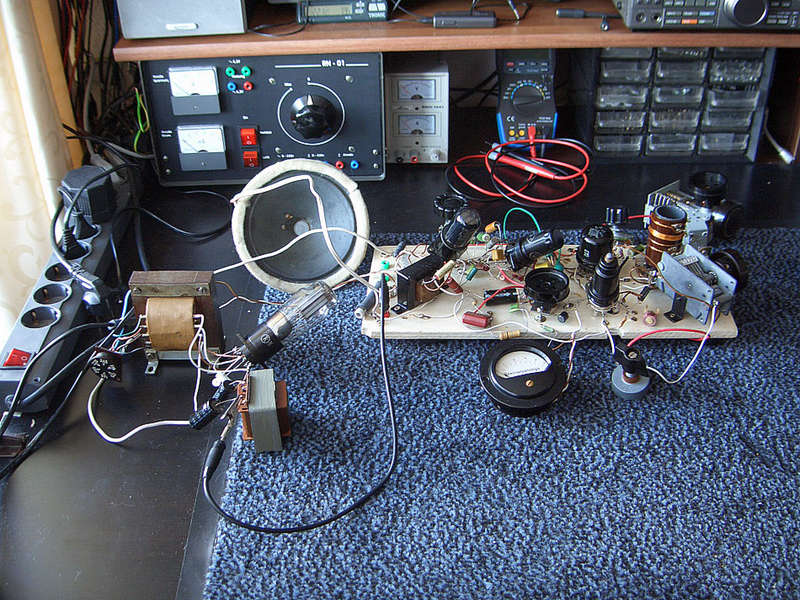

1. Сборка на макете







2. Второй вариант макетной сборки

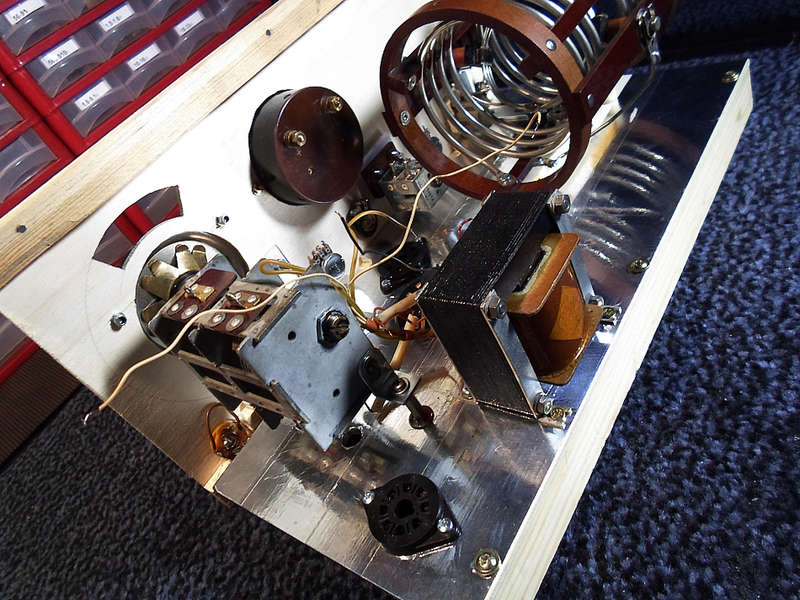

3. Переход к воплощению в готовую конструкцию




















Один из вариантов схем УВЧ и УНЧ:





Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7428
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс май 25, 2014 12:32 am

Далее приёмник в ходе сборки постоянно дорабатывался:

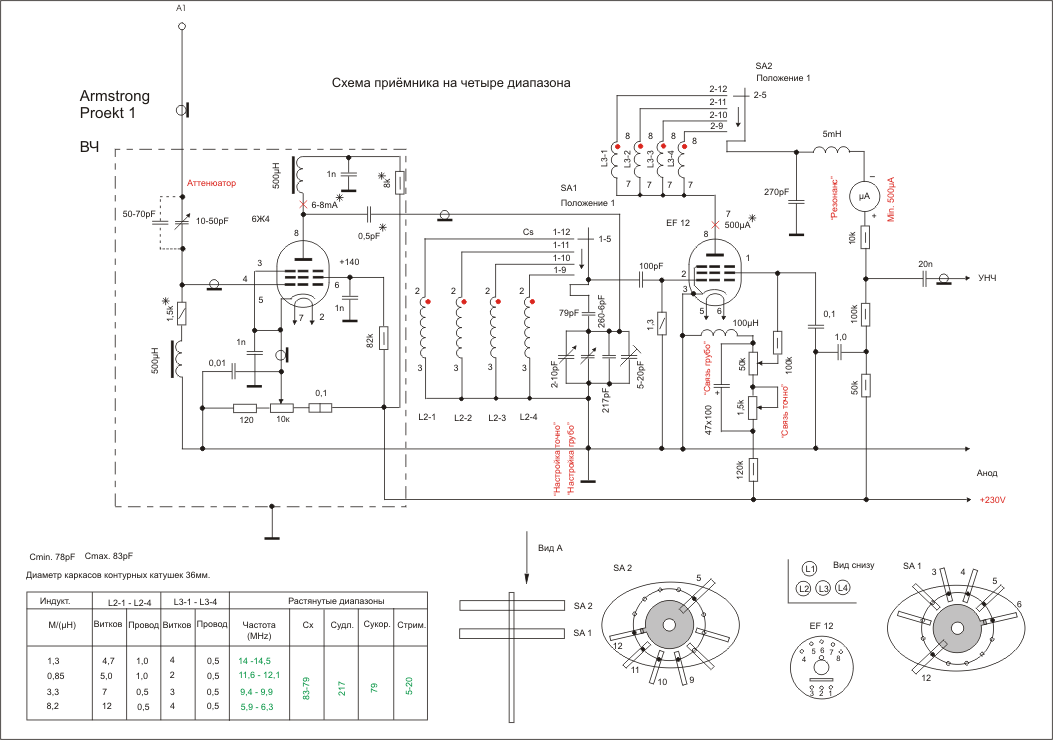

Первоначально, за основу, была взята эта схема:



Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Скромный
Сообщения: 74
Зарегистрирован: Ср фев 12, 2014 5:29 pm
Откуда: острова Туамоту

Сообщение Скромный » Вс май 25, 2014 11:09 pm

Тоже по этой схеме реген собирал. Даже немного больше, через буферный каскад хотел подключить выходную лампу 6П15П, с модуляцией АМ на защитную сеточку. С переключателями замучился и удлинители осей от кондеров П-контура пришлось через все шасси тянуть. А так был бы а-ля "Северок" Все осталось на Украине.
остров Пука-Пука, улица Коцебу
Григоренко Петр Васильевич

Serjio
Сообщения: 100
Зарегистрирован: Вт ноя 19, 2013 4:11 pm
Откуда: Украина

Сообщение Serjio » Пн май 26, 2014 10:43 am

Федор Фридрихович,на схеме УНЧ,есть одно неподобство.
Цепи обратной связи(нарисованные синим) при наличии
электролита в катоде 20х20 безсмысленны.Что бы ОС работала
электролит нужно убрать.
Сергей

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн май 26, 2014 10:57 am

Сергей, там же ОС с выхода подается в катод драйвера, на резистор 47 Ом, который емкостью не зашунтирован. А катод выходной лампы - там, действительно, могла бы быть другая петля ОС, но там катодный резистор зашунтирован, чтобы этой ОС не было (да она и не нужна там).
Игорь.

Serjio
Сообщения: 100
Зарегистрирован: Вт ноя 19, 2013 4:11 pm
Откуда: Украина

Сообщение Serjio » Пн май 26, 2014 11:04 am

Так сигнал ОС,должен дойти до катода,иначе в ней нет ни какого смысла,а он по переменному току
замкнут на корпус этим электролитом.Т.О. сигнал ОС до катода
недойдет.Электролит,для переменного тока это КЗ.
Сергей

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн май 26, 2014 11:25 am

Сергей, прошу пардона, Вы правы!

Не заметил конденсатор 20 мкФ слева на схеме, показанный красным в первом каскаде. Его, конечно, надо либо совсем убрать, либо, что правильнее, подключить его минус в точку соединения катодных резисторов 1,5к и 47 Ом.

Я думал, что речь идет о конденсаторе в вых. каскаде. Прошу прощения, не туда посмотрел.
Игорь.

Serjio
Сообщения: 100
Зарегистрирован: Вт ноя 19, 2013 4:11 pm
Откуда: Украина

Сообщение Serjio » Пн май 26, 2014 12:41 pm

IG_58 писал(а):правильнее, подключить его минус в точку соединения катодных резисторов 1,5к и 47 Ом.
Не-не-не,если так сделать,то останется,только местная ООС 1,5к,а
общая,опять-же замкнется этим конденсатором.

И ещё,резистор,парал. вторичке выходного тр-ра 6,8Ом маловат.
Он на себе половину мощности рассеит. Обычно ставят 150-300 Ом.
Сергей

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн май 26, 2014 1:15 pm

Так если плюс конденсатора оставить на катоде, а минус подключить в точку соединения резисторов, то по переменному току замкнется резистор 1,5 к, а ОС через 47 ом останется.

Да, резистор на выходе маловат.
Игорь.

Serjio
Сообщения: 100
Зарегистрирован: Вт ноя 19, 2013 4:11 pm
Откуда: Украина

Сообщение Serjio » Пн май 26, 2014 1:22 pm

Да,невнимательно прочел. :oops:
Сергей

Аватара пользователя
Radiomann
Сообщения: 7428
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн май 26, 2014 4:58 pm

Коллеги, спасибо большое за очень дельные советы, всё поменяю в схеме с условием ваших рекомендаций и напишу как получилось.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Radiomann
Сообщения: 7428
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт май 29, 2014 12:11 pm

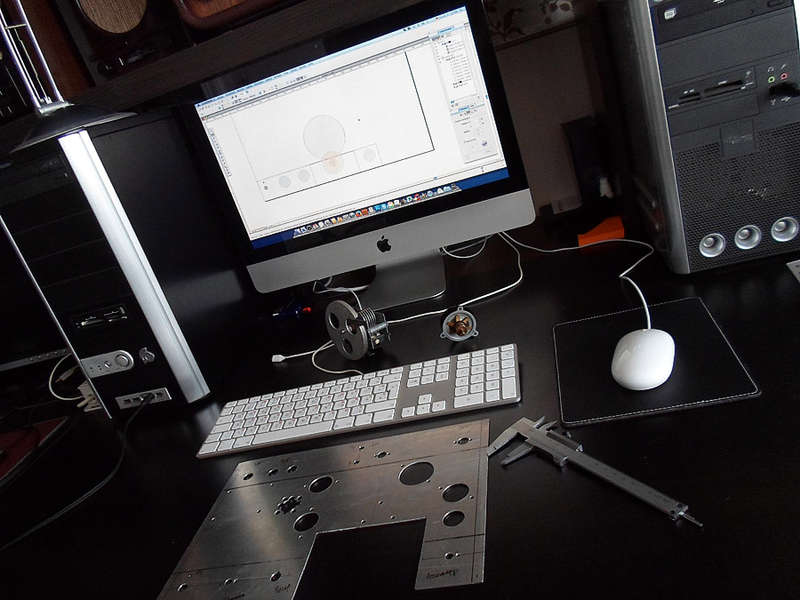

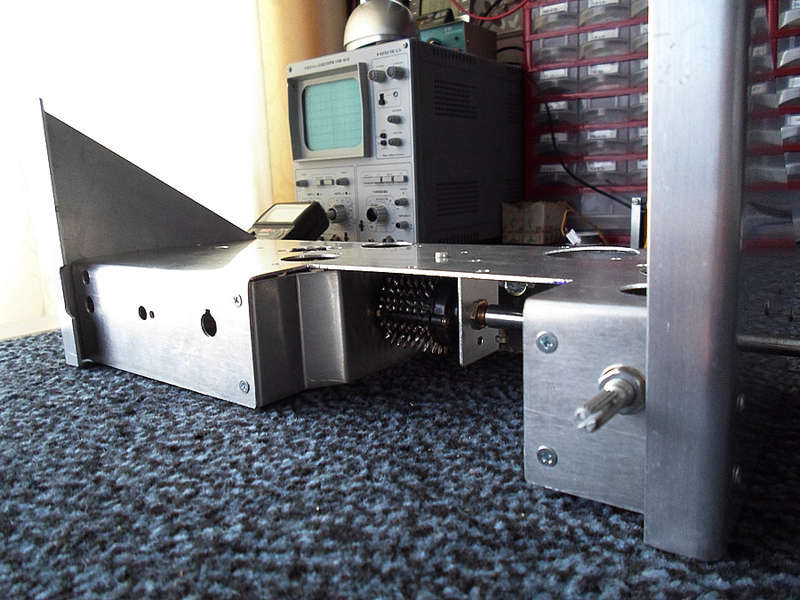

Пока занят механикой верньера. Для меня это всегда очень сложная и скурпулёзная работа. Пока не соберу переднюю панель, ходу дальше нет. Пока вот остановился на этом.























Перед этим пробовал и другие, более простые, но отказался. Был и такой вот первоначально вариант:



Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт май 29, 2014 12:40 pm

Федор, шикарный верньерный механизм, и очень красивая передняя панель. Конечно, токарный станок - это вещь! И плюс к нему хорошие руки и голова :)
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7428
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Чт май 29, 2014 2:30 pm

Спасибо Игорь. В какой-то момент я ясно понял, что без инструмента просто никуда. Если что-то порядочное делать, то это напрямую зависит от инструмента. Вот так ушли пара хороших приёмников и пришёл за эти деньги станок.

Переднюю панель планирую ещё облагораживать, но это чуть позже.

Сейчас задача, применённую раньше лампу в УВЧ 6АС7 заменить на другую с более пологой характеристикой. У этой на частотах 15 - 30MHz, резко падает входное сопротивление, что сильно снижает добротность контура. От октальных ламп не хочу отходить. Может что-нибудь посоветуете?

Пробовал 6Ж4, но не уверен правильный ли выбор?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Чт май 29, 2014 2:51 pm

Собственно, из октальных я бы 6AC7 т.е. 6Ж4 и посоветовал. Она была специально разработана для широкополосных апериодических УВЧ первых телевизоров, малошумящая.

Добротность входного контура УВЧ мало что определяет, а к контуру детектора я бы подключил УВЧ с малой степенью связи, через небольшую емкость до 20-30 максимум пик и, во всяком случае, к отводу катушки 2-3 витка от холодного края или с аналогичной трансформаторной связью.

Входные каскады телевизора "Ленинград Т1":

УВЧ телевизора "Ленинград Т2":

УВЧ телевизора "Москвич-Т1":

Можно также попробовать 6К4, с ней удастся подвести к УВЧ АРУ.
Игорь.
