Сообщение Radiomann » Вс май 25, 2014 5:40 pm

Игорь, здорово! Отличный получается приёмник. Удачи!
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Вс май 25, 2014 6:44 pm

Radiomann писал(а):Игорь, здорово! Отличный получается приёмник. Удачи!
Федор, спасибо. Я ещё буду играться с системой, но уже сейчас видны её недостатки. В принципе, нужно, наверное, вводить задержку, зону нечувствительности, как в задержанной АРУ, т.к. на малых сигналах также, как на больших, система принципиально подавляет сигнал, пусть даже в небольшой степени. Кроме того, при снижении напряжения на экранной сетке в процессе регулирования, уменьшается эффективная добротность контура, что расширяет его полосу. В принципе, нелинейные системы, каковой является реген, так не регулируются, но... так лучше, чем без.

Вывел на переднюю панель переключатель постоянной времени задержки. Сигнал взял с катодного повторителя. Первая емкость 0,05мКФ маловата, нужно больше раза в два. остальные емкости ОК, буду смотреть динамику, какая лучше и в каких условиях.
Последний раз редактировалось IG_58 Ср июн 17, 2015 2:02 pm, всего редактировалось 1 раз.
Игорь.

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс май 25, 2014 10:55 pm

maister писал(а): Р-311 легко приобрести в состоянии калеки, но с верньером за реальные деньги.
Вот бы мне туда, где это возможно, а пока ... Пока делаем то что придумаем и из того что есть.
В конечном счёте в этом и суть нашего хобби. А если поставить всё готовое, подпаять пару проводков и всё, то где удовольствие от процесса?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Вс май 25, 2014 11:00 pm

Radiomann писал(а): Пока делаем то что придумаем и из того что есть.
Очень правильная мысль - я тоже часто перебираю хлам лежащий в ящиках стола - в надежде что придет в голову ИДЕЯ! как это обьединить в красивую конструкцию :-D .... и самое интересное - иногда получается :)
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн май 26, 2014 11:04 am

Уважаемые коллеги!
Весь флуд, касающийся темы верньеров я убрал, а конкретную информацию перенёс в соответствующую тему.

http://www.radioland.1bbs.info/viewtopi ... 7124#67124


Прошу участников не забывать о чем идёт речь в теме, быть корректными и относиться с уважение к друг другу.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Пн май 26, 2014 8:00 pm

Спалив трансформатор - пришлось изготовить из мусора валявшегося в столе простейшую моталку для мелких трансов и дросселей - на мой взгляд это удобнее чем большая универсальная
Корниенко Юрий Викторович

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Пн май 26, 2014 8:08 pm

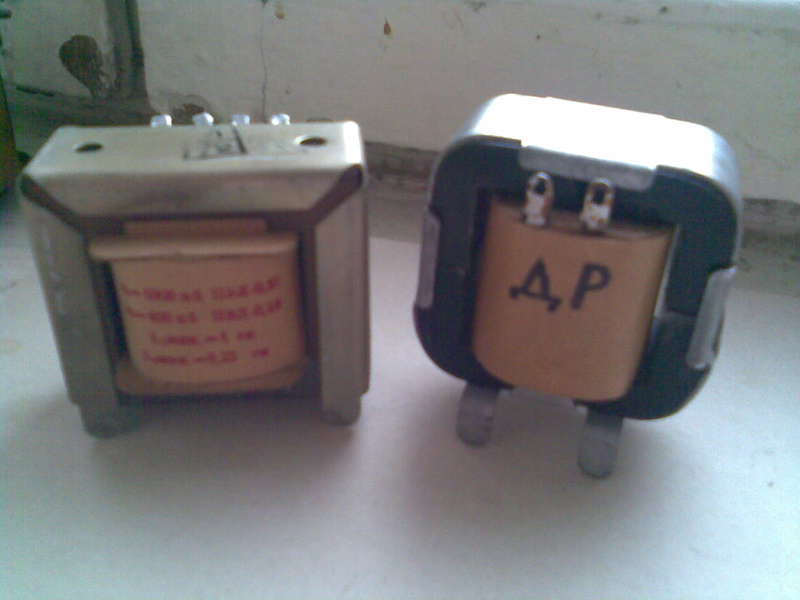

но помотать не удалось тк на блошином купил классный малогабаритный силовичок под кенотрон и пару дроселей в качестве бонуса - все это хозяйство перебрал почистил и теперь буду собирать БП с кенотроном и наверное добавлю каскад усиления на 6П6С - тк у транса есть запас по мощности и грех его не использовать
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Пн май 26, 2014 11:52 pm

на блошином купил классный малогабаритный силовичок под кенотрон и пару дроселей в качестве бонуса
Отличный улов, поздравляю!
И теперь, как обычно с регенами, не успел закончить как уже новые идеи и изменения. Вот так и я строю уже полтора года свой аппарат.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Вт май 27, 2014 8:17 am

Radiomann писал(а):И теперь, как обычно с регенами, не успел закончить как уже новые идеи и изменения.
Идей как всегда - выше головы - только что то сделал и уже в голове мысли как улучшить - реген неисчерпаем и в этом его основная прелесть В этом проекте будет второе шасси с БП и выходным каскадом НЧ - когда все включу посмотрю что дальше - ВЧ часть спроектирована специально для экспериментов - может соберу что то еще-хочется сравнить пентод с двойным триодом - а может его постигнет участь предыдущих моих проектов и он окажется у моих друзей - в любом случае строительство приятное занятие для рук и головы
Корниенко Юрий Викторович

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Вс июн 01, 2014 8:36 pm

После небольшого перерыва и очередного приступа ностальгии :-D работа продолжена и появилось второе шасси на котором разместятся кенотронный БП и оконечный каскад УНЧ
- пока на шасси смонтированы основные элементы БП и регулятор громкости - это так сказать первая примерка
Корниенко Юрий Викторович

Скромный
Сообщения: 74
Зарегистрирован: Ср фев 12, 2014 5:29 pm
Откуда: острова Туамоту

Сообщение Скромный » Вс июн 01, 2014 9:42 pm

Юрий! Тоже делал с такой компановкой УНЧ рядом с трансом питания. Не смог избавиться от наводки переменного тока и разобрал всю конструкцию. Теперь питаю только от отдельных блоков питания с тщательной развязкой по ВЧ и НЧ проводам. Трансик что-то знакомый, не от осцилографа?
остров Пука-Пука, улица Коцебу
Григоренко Петр Васильевич

Аватара пользователя
Radiomann
Сообщения: 7548
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс июн 01, 2014 10:18 pm

Да Юрий, силовик по крайней мере нужно закрыть стальным кожухом иначе от наводок не только в УНЧ, но и в регене не избавиться.
Последний раз редактировалось Radiomann Вс июн 01, 2014 10:50 pm, всего редактировалось 1 раз.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Скромный
Сообщения: 74
Зарегистрирован: Ср фев 12, 2014 5:29 pm
Откуда: острова Туамоту

Сообщение Скромный » Вс июн 01, 2014 10:36 pm

И подальше электролиты от транса- сохнуть будут сильно.
остров Пука-Пука, улица Коцебу
Григоренко Петр Васильевич

Аватара пользователя
Юрий
Сообщения: 6117
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Вс июн 01, 2014 11:47 pm

Этот транс я не знаю какой породы - я купил его отдельно - но очень похож на военку - я его перебрал - вычистил и собрал - пластины шеллачены - под нагрузкой тишина и нагрева нет вообще - изделие качественное и не перегруженное соот ношением виток/вольт
Что касаемо экранирования - у меня ДВА отдельных шасси - на одном регенеративный детектор и предварительный УНЧ - на втором БП и оконечный каскад УНЧ - блоки будут разделены экраном и ПИТАНИЕМ - накалы и аноды РАЗНЫЕ и нет общей ЗЕМЛИ
Что касаемо электролитов то это КЭ -2м - у них вывод в карболите а не в резине и они не сохнут при номинале 20мкф 400в у них по прибору 27-30мкф и они 50х годов - тч им ничего не грозит
Корниенко Юрий Викторович

IG_58
Сообщения: 2231
Зарегистрирован: Вт дек 25, 2012 5:36 pm
Откуда: Германия

Сообщение IG_58 » Пн июн 02, 2014 12:03 am

Юрий, красота неописуемая! Какой винтаж! Ощущение детства :) Когда видишь такое, то уже не так уж важно, как оно работает, как то, как оно выглядит!

А что за лампа? Это кенотрон? Откуда такая аутентичная, серии GT? Неужели такие ещё где-то продаются? :)

И электролиты КЭ-2М... Эх....
Игорь.

Ответить
