Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Radiomann » Вс окт 11, 2020 5:05 pm

Работа выглядит очень достойно! Думаю приёмник получится что надо.

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Вс окт 11, 2020 5:10 pm

Спасибо, Федор Фридрихович, Ваша оценка для меня много значит! Хочу надеяться. Очень интересно разгадывать старые технологии и секреты.

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Вс окт 11, 2020 5:47 pm

Параллельно дома пробую изготовить "оригинальную" радиоткань:
Оригинальный шаг рисунка удалось повторить. Дальше - кризис творческого жанра.
Кстати, под слоем ржавого налета отискался долгожданный номер D 15113 t. Возможно чем-то и поможет. Остатки этого-же номера желтой деколью обнаружил до покраски заднего торца корпуса. Да оно так и должно быть.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Radiomann » Вс окт 11, 2020 9:25 pm

Вот здесь хорошие фото вашего приёмника и кое-какая информация:

http://www.radiostube.de/de/radios/30_4 ... lk/564.htm

http://www.jogis-roehrenbude.de/Roehren ... funken.pdf


https://radio-bastler.de/forum/showthread.php?tid=12563

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Пн окт 12, 2020 4:18 am

Благодарю, Федор Фридрихович, только все их я видел раньше. По последней ссылке вообще больше похож на GWLK. Во тут точно он, хотя и здесь не характерный сетевой разъем:
http://www.oldradio.de/wiki/index.php/Telefunken_564WLK
Такое мнение что или были непринципиальные вариации, или приводятся фото модернизированных.
Перед тем как решиться я около двух месяцев опознавал и собирал информацию методом последовательного приближения. На определение ушло только около двух недель, ведь кроме корпуса ни единой зацепки не было! Сам себе удивляюсь: как это я вообще решился?

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Вт окт 13, 2020 8:55 am

Наконец рассмотрел: все-таки акустическая доска была крашена черной краской. Следы явно видны на торце доски:
Вопрос к знатокам немецкого языка: что обозначает аббревиатура над переключателем в левом нижнем углу над сим волом антенны?
Жду с нетерпением, это давно меня интересует. Спасибо.

Аватара пользователя
Bansei
Сообщения: 278
Зарегистрирован: Пн фев 18, 2019 4:59 pm
Откуда: Lohne

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Bansei » Вт окт 13, 2020 10:17 am

Дядя Вася писал(а):
Вт окт 13, 2020 8:55 am
что обозначает аббревиатура над переключателем
вы имеете в виду F-O ?
это переключатель антенны СВ.( я так думаю)
F- fern -удалённая - наружная антена
О - ort- месная - внутриняя антена.
надеюсь помог :oops:
Владимир Владимирович . В отличие от другого, со мной можно на ТЫ

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Radiomann » Вт окт 13, 2020 10:45 am

Bansei писал(а):
Вт окт 13, 2020 10:17 am
надеюсь помог
К сожалению Владимир Владимирович ответ не верный.

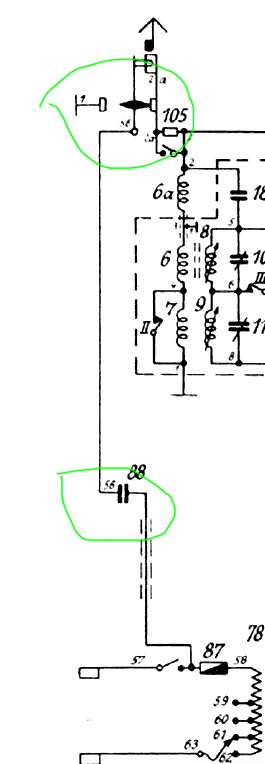

Этот приёмник может работать как от внешней, нормальной антенны, так и от
внутренней (eingebaute Lichtantenne), представляющей собой связь
антенного входа через конденсатор 56- 250 pF с сетевым разъёмом 230V.
В то время довольно распространённое решение замены внешней антенны.
Аббревиатура переключателя антенны на этих приёмниках, применялась
различная, и L и F и 1, уж не знаю почему, как и ёмкости конденсаторов.







Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Вт окт 13, 2020 11:00 am

Логически расположение как-бы и намекает на это. Количество неизвестных потихоньку уменьшается. Кстати у меня переключателя и нет, даже место под него не предусмотрено. На четвертом сверху фото видно. Панель диода очень уж близко к краю. Но на разъеме антенного входа есть контакты. Сегодня уточню. К сожалению фото не всегда могу сделать, только в период выходных. Когда закончится "малярный" период и шасси переселится домой, тогда будет оперативнее.
Bansei, Radiomann, спасибо.

Аватара пользователя
Bansei
Сообщения: 278
Зарегистрирован: Пн фев 18, 2019 4:59 pm
Откуда: Lohne

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Bansei » Вт окт 13, 2020 11:11 am

Radiomann писал(а):
Вт окт 13, 2020 10:45 am
К сожалению ответ не верный.
вы хотите сказать это не переключатель антены?
Владимир Владимирович . В отличие от другого, со мной можно на ТЫ

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Вт окт 13, 2020 2:51 pm

Да, проверил. Действительно гнездо антенны имеет переключающие контакты, которые при установке штеккера автоматически переключаются толкателем . Еще раз спасибо.

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Radiomann » Вт окт 13, 2020 4:28 pm

Bansei писал(а):
Вт окт 13, 2020 11:11 am
вы хотите сказать это не переключатель антены?

Переключатель да, но расшифровка букв не верна.
И прекратим на этом не относящиеся к теме дискуссии.

Аватара пользователя
Юрий
Сообщения: 6343
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Юрий » Вт окт 13, 2020 6:42 pm

Дядя Вася писал(а):
Вс окт 11, 2020 3:13 pm
Но ведь должен-же радиоприемник что-то "ловить" а не только от входа работать.
...сделайте хорошую наружную антенну и заземление...у меня ТПС58 ловит по ночам весь мир и днем работает вполне сносно - на СВ днем 2-3 станции стабильно.
Корниенко Юрий Викторович

Аватара пользователя
Дядя Вася
Сообщения: 25
Зарегистрирован: Сб сен 05, 2020 5:33 pm
Откуда: Украина, Винниччина.

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение Дядя Вася » Ср окт 14, 2020 6:41 pm

Еще вопрос для общего понимания. На оригинальной схеме регулятор громкости закорачивается на корпус безимянными контактами. Предполагаю что это контакты переключателя диапазонов. Это для того, чтобы на короткое время "глушить" приемник оставляя его в нагретом состоянии? Я не ошибся?
И еще: есть еще два положения переключателя диапазонов: "P" и "Aus". Это для включения входа от проигрывателя и этого "загадочного" контакта?

Аватара пользователя
ivanovich64
Сообщения: 1204
Зарегистрирован: Пн дек 17, 2012 8:26 pm
Откуда: Донецк, ДНР

Восстановление радиоприемника Telefunken 564 WLK.

Сообщение ivanovich64 » Ср окт 14, 2020 6:57 pm

Дядя Вася писал(а):
Ср окт 14, 2020 6:41 pm
Это для того, чтобы на короткое время "глушить" приемник
Не могу вспомнить, в каком из отечественных приёмников так же коротится вход УНЧ в момент переключения диапазонов?
С уважением. Сергей.
