часы на лампах

Сообщение Gnat » Вс авг 02, 2020 7:05 pm

Тут посмотри индикаторы может что то проясниться. https://belchip.by/sitedocs/00014044.pdf
Юрий Васильевич

Аватара пользователя
Борисович
Сообщения: 50
Зарегистрирован: Пт сен 13, 2019 5:08 pm
Откуда: Тверская область

часы на лампах

Сообщение Борисович » Вс авг 02, 2020 7:42 pm

Нужно напряжение 9-12 вольт,через резистор 1 ком ,потом найти какой либо светящийся элемент,один вывод будет общим,относительно него будут светиться остальные.Может быть общий плюс или минус.В больших индикаторах в каждом сегменте может быть 2-3 последовательно соединённых светодиода ,поэтому нужно такое напряжение.Подключать без резистора напряжение нельзя,светодиод -это не лампочка.

alex-551
Сообщения: 1576
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

часы на лампах

Сообщение alex-551 » Пн авг 03, 2020 9:03 am

Спасибо, за помощь. Определил, что индикаторы с общим анодом. Подавал 10 и 11 вольт через 1 ком., всё нормально светятся, кроме первого, индикатора десятков часов, один сегмент не горит, ещё один слабо. Надо искать замену.
Никто не знает, они ремонтируются?
Александр Петрович, Брест.

Аватара пользователя
Борисович
Сообщения: 50
Зарегистрирован: Пт сен 13, 2019 5:08 pm
Откуда: Тверская область

часы на лампах

Сообщение Борисович » Пн авг 03, 2020 4:20 pm

С десятками часов нужно разбираться отдельно.В часах нуль в десятках часов обычно не светит,поэтому один сегмент не используемый в 1 и 2 может быть не подключен,этот индикатор желательно отпаять(они иголкой отпаиваются легко) и проверить отдельно.Ремонт индикатора врядли возможен ,а заказать в Китае подобный наверное можно,надо искать (индикатор семисегментный 4'' общий анод красный) названия у них бывают разные.

alex-551
Сообщения: 1576
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

часы на лампах

Сообщение alex-551 » Пн авг 03, 2020 4:30 pm

Сегменты нужные с дефектами, D не светит, С- такое впечатление, что 3 светодиода из 4-х, край сегмента не засвечивается. Буду искать.
Разобрался,всё работает. Ток 20ма через 1ком, большое падение напряжения. Подал 10в. через 56ом.
Александр Петрович, Брест.

alex-551
Сообщения: 1576
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

часы на лампах

Сообщение alex-551 » Вт авг 04, 2020 5:16 pm

Запустил часы, отремонтировал БП, плату часов.
Александр Петрович, Брест.

Аватара пользователя
=Микола=
Сообщения: 2506
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

часы на лампах

Сообщение =Микола= » Пт авг 14, 2020 8:33 am

...БИГ БЭН по Украински....... :( ........


...время настоящее....

Аватара пользователя
MOT
Сообщения: 1495
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

часы на лампах

Сообщение MOT » Пт авг 14, 2020 11:26 am

Не моё, ну тип красавчик!
Простите за оффтоп. Надеюсь к концу года покажу своё на ИН18х творение на промышленной логике 511ой, если руки дойдут.
С уважением, Виктор Евгеньевич

vovan_k
Сообщения: 413
Зарегистрирован: Вт май 24, 2016 7:59 am
Откуда: МО
Контактная информация:

часы на лампах

Сообщение vovan_k » Пт авг 14, 2020 11:57 am

MOT писал(а):
Пт авг 14, 2020 11:26 am
Простите за оффтоп. Надеюсь к концу года покажу своё на ИН18х творение на промышленной логике 511ой, если руки дойдут.
Я бы посмотрел на ИН18х, всё никак сами лампы не найду по адекватной цене, ИН14 валяются, а ИН18 дефицит. :(
Владимир, МО

Аватара пользователя
MOT
Сообщения: 1495
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

часы на лампах

Сообщение MOT » Пт авг 14, 2020 12:10 pm

vovan_k писал(а):
Пт авг 14, 2020 11:57 am
а ИН18 дефицит
в своё время собирал 18ые, и ухватил по бросовой цене. Теперь, да, цены неадекватные на них! в топике темы фото коробочка с ними выкладывал.
С уважением, Виктор Евгеньевич

vovan_k
Сообщения: 413
Зарегистрирован: Вт май 24, 2016 7:59 am
Откуда: МО
Контактная информация:

часы на лампах

Сообщение vovan_k » Пт авг 14, 2020 12:27 pm

MOT писал(а):
Ср авг 14, 2019 9:34 pm
...У меня в загажниках заводская упаковка ИН18 и рассыпухой штук 8. Зимой думаю, тройку "Хронометровъ" собрать на продажу любителям старины:) Только на отечественной логике, моей любимой КМОП. Одни себе в домашний интерьер оставлю.
Абалдеть :shock:
Владимир, МО

Аватара пользователя
=Микола=
Сообщения: 2506
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

часы на лампах

Сообщение =Микола= » Вс авг 16, 2020 8:15 am

....Абалдеть :shock: ....

Аватара пользователя
alexsindeew
Сообщения: 185
Зарегистрирован: Ср янв 15, 2014 10:57 pm
Откуда: Шахты, Ростовской области

часы на лампах

Сообщение alexsindeew » Пн авг 17, 2020 10:07 pm

Коллеги, добрый вечер!
Простите, если не в тему, но новую плодить ради одного вопроса не хочется.

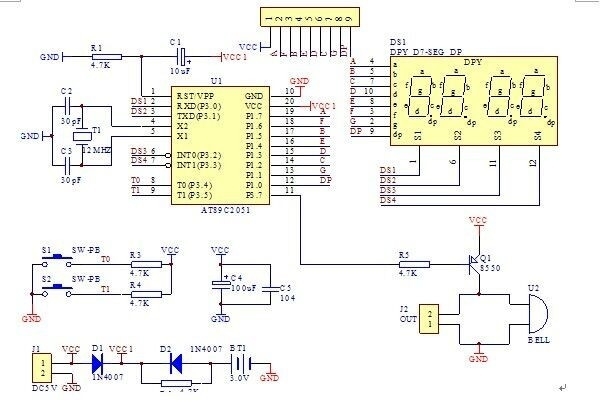

Есть китайский набор часов:

Применён индикатор с общим катодом, а мне нужно поставить с общим анодом. Насколько я понимаю, блок резисторов, которые подключены к сегментам надо переключить от + к - и в каждый разряд поставить транзисторный ключ (инвертор) от + питания к анодам индикатора... Или всё же прошивку контроллера нужно тоже менять???
Спасибо!!!
С Уважением, Александр

Аватара пользователя
MOT
Сообщения: 1495
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

часы на лампах

Сообщение MOT » Вт авг 18, 2020 8:21 am

Боюсь без прошивки тут не обойтись. Сделано на микроконтроллере :( Была бы логика проще было всё. Т.к. у Вас индикатор с общим катодом, то на сегменте индикатора должна быть "1", чтобы он засветился, т.е. высокий уровень на выводе БИС.
Это полная схема (транзисторов-ключей) нет?
С уважением, Виктор Евгеньевич

Аватара пользователя
alexsindeew
Сообщения: 185
Зарегистрирован: Ср янв 15, 2014 10:57 pm
Откуда: Шахты, Ростовской области

часы на лампах

Сообщение alexsindeew » Вт авг 18, 2020 8:56 am

MOT писал(а):
Вт авг 18, 2020 8:21 am
Это полная схема (транзисторов-ключей) нет?
Схема полная, никаких ключей и прочего нет.
Я думал сделать так:

Жаль, если необходима перепрошивка(
С Уважением, Александр
