.....всем Вам " КРЫШКА ".....

Сообщение =Микола= » Ср мар 13, 2019 12:29 am

...Очень часто нам достаются старые переносные радио ( или другая носимая аппаратура ...) в неприглядном ,полуразрушенном виде и почти ,как правило, без крышки батарейного отсека или с её остатками
перемотанными СКОТЧем или следами неудачной склейки....
...При ремонте этих ГАДЖЕТов ,как правило , крышка батарейного отсека оставляется на " как нибудь потом..."

Вот и у меня скопилось 3 хароших японских магнитолы но у двоих не было этой злополучной крышки ,
да и форма их была довольно "заковыристая " для повторения - особенно задние фиксаторы.
Конечно, можно было "фирменную " крышку применить для изготовления формы из алебастра , развести
пол ведра эпоксидной смолы - и получить полную копию творения японских разработчиков 40ка летней
давности ....Самое время ,для решения этой проблемы сгодился бы новомоднИй ,сейчас , 3D ПРИНТЕР...


...Но мы жэ не ищем лёгких путей - поиск организации с 3D ПРИНТЕРом , оформлением заказа за " самашедчие"
деньги ....было решено изготовить сию деталь из подручных материалов...
....а этого добра у нас валом :


Из старых пластиковых корпусов была изготовлена Г- образная основа для крышки батарейного отсека :


А дальше начинается самое интересное - как повторить задние зацепы без склейки деталей дихлорэтаном
или ещё какой либо эпоксидной гыдотой ?...... :( ....




...выход оказался очень прост - была взята деревянная рейка ( желательно сущёная вишня или сосна...)

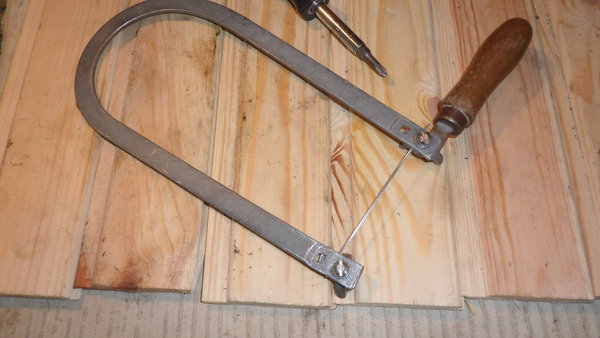

и при помощи простого примитивного "лазерного " резака , вот такого :

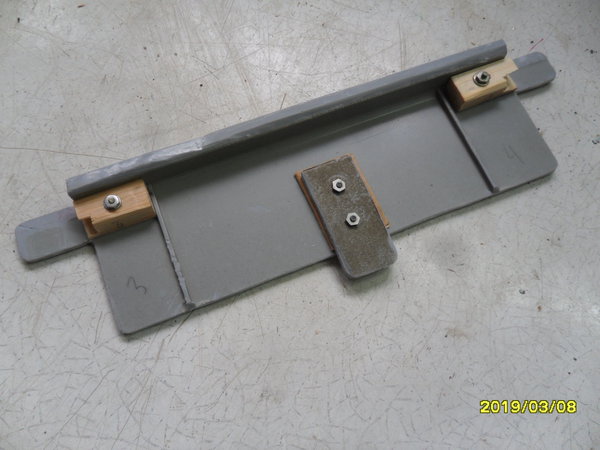

....Были изготовлены головоломные японские " зацепы ".....




...Конечно ,пришлось поработать надфилями для точного повторения окна зацепа ,затем эти детали
были укреплены на крышке при помощи болтового соединения М2 ( с проклейкой детали перед установкой ...)


....А ведь получилось ! (Вся работа велась с мыслью "получится ? - не получится сделать как у " них"...)
Крышка закрывается легко с лёгким " японским " щелчьком .....
Изделие было тиражировано до 3х экземпляров и покрашено матовой чёрной краской :




...Это у них так сделан зацеп :


...А это у меня...

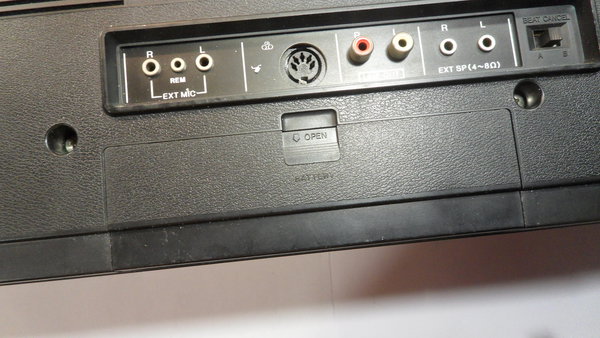

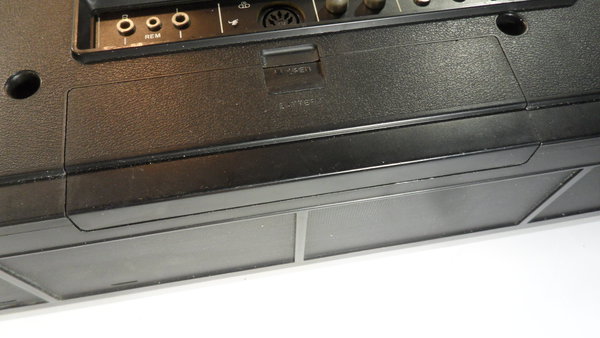

...Это " страна восходящего солнца " :

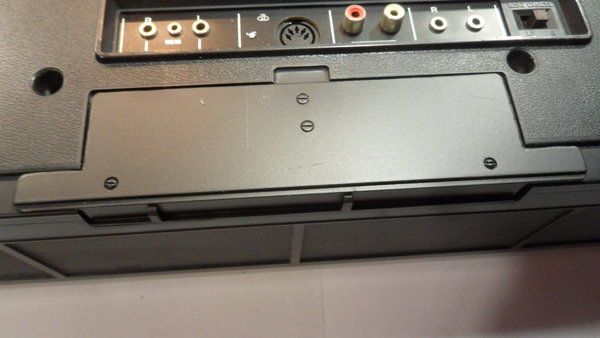

....а это я , = Микола=....



...И пускай никого не пугают сложные формообразующие "выкрутасы" импортных ( и наших..) конструкторов,
чуть чуть фантазии и элементарные слесарные навыки помогут Вам решить проблему....
------------------------------
Спасибо всем кто прочитал до конца . с Уважением = Микола=

alex-551
Сообщения: 1149
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

.....всем Вам " КРЫШКА ".....

Сообщение alex-551 » Ср мар 13, 2019 9:21 am

Получилось отлично. Может ещё винты взять под потай, чуть утопить, зашпаклевать, потом покрасить, вообще не отличишь.
Александр Петрович, Брест.

Аватара пользователя
=Микола=
Сообщения: 1734
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

.....всем Вам " КРЫШКА ".....

Сообщение =Микола= » Ср мар 13, 2019 9:38 am

...Согласен ..но винтов под потай не нашёл - дифицит .....а "зашпаклевать " ? - да просто не хватило
терпения и со шпаклёвками не очень дружу....

..Кстати : я все головки винтов ( М2 длина 10мм. ) максимально "утопил " - они не за что не цепляются,
поверхность крышки получилась гладкая....

Аватара пользователя
=Микола=
Сообщения: 1734
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

.....всем Вам " КРЫШКА ".....

Сообщение =Микола= » Чт мар 14, 2019 11:37 pm

++++++ ПОСЛЕДНИЙ ГВОЗДЬ В КРЫШКУ ++++++


...Сегодня сделал аппликациии из оракала......



....и чуть чуть поработал с ним.....











.....Высота шрифта 3,5 мм. ....шрифт классический полужирный...
......Во чего получилось....

с Уважением = Микола =

aprel16
Сообщения: 359
Зарегистрирован: Вс сен 19, 2010 11:39 pm
Откуда: с. Покровское Ростовской области

.....всем Вам " КРЫШКА ".....

Сообщение aprel16 » Пт мар 15, 2019 9:21 am

:good:
