Сообщение =Микола= » Пн янв 21, 2019 1:28 am

..На страницах форума рассматриваются вопросы в основном лампового радио и аудио усилительной
аппаратуры ,но учитывая что в понятии РАДИО существует целая галактика разных направлений а на форуме
есть темы усталых от паяльника , смеются в теме ЮМОР и рассматривают будильники с шестерёнками - я и решил
показать свои скромные труды за последние 2 месяца....

далеко не все радиолюбители так думают ,но магнитолы 80х - это особый пласт радиокультуры с их неповторимым дизайном и удивительными техническими характеристиками .... ( абсолютно нет и тени
навязывания своей "религии" умным и умудрённым годами членам форума ...)

..Да и ладно : а мне нравятся - особенно японские ШАРПы 9й серии , у меня их "несколько "...


а вот самого последнего в серии ШАРП - 9696 Z нет ,а хочиЦЦА ....
на торговых интернет - площадках эта мо дель стоит до 50 000 российских рублей и каждый чёкнутый
коллекционер мечтает её иметь..


....случайно летом приобрёл такой аппарат ,но, без корпуса и магнитофонной панели


..попытки найти в инете корпусные детали не увенчались успехом .....и чего ???

....Как говорится ЕСЛИ ГАРА НЭ ИДЁТ МАГАМЭД , то - МАГАМЭД ИДЁТ ГАРА....

... а не сделать мне корпус самому ? и чтобы " Не хужэ чем у них " ,или близко к тому.....и почалось :

Главное правильно подобрать материал ,3х полосную акустику ( 4 гд -35 и 2 вида СЧ и ВЧ громкоговорителей ..) и уйму
всяких "блестяшек" что бы всё было как на прототипе.....




...Всё это надо скомпоновать и выдержать десятки различных "размерных цепочек "...

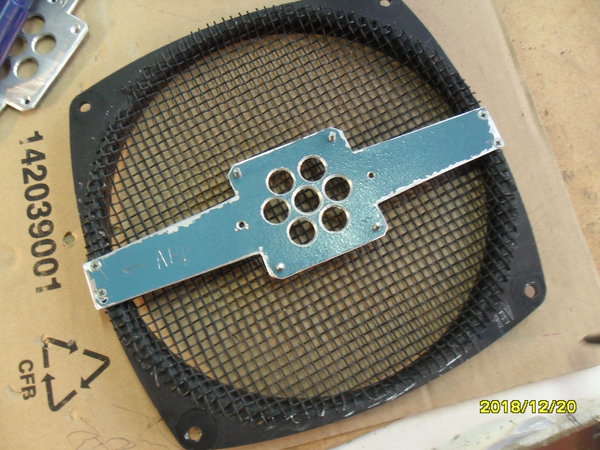

очень сложный в изготовлении узел ,как оказалось , держатель СЧ акустики






...Изготовить из пластика "боковины и днище " нет никакой технической возможности - будем делать
из 10 мм. фанеры....



...Скоро сказка сказывается - да не скоро дело делается : ПРЕДВАРИТЕЛЬНАЯ СБОРКА :


....окончательная покраска и сборка....











....Ещё надо сделать верхнюю панель и надписи на органы управления .....

... Но ужэ кое -что "вырисовывается " .....Главное передать общий стиль и компоновочные решения
оригинала ......и ваабще : хотелось " переплюнуть " японцев или "где то - рядом ".......






....А Новогодние Праздники то ужэ и закончились......



.....Спасибо всем кто дочитал до конца ......ежели чего полезного подчерпнёте из вышесказанного - буду рад...
....с Уважением = Микола=

P.S. ....РАБОТА ПРОДОЛЖАЕТСЯ.....

Аватара пользователя
Epolett
Сообщения: 259
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

...Не формат.....

Сообщение Epolett » Пн янв 21, 2019 3:06 am

Серьезно.
Помниться когда так сделал Ореанду свою РМ203С, сотый телефункен с пищалками ушел на помойку. Ибо сегодня подача сигнала с плеера со всякими прибамбасами и уровнем нивелирует класс и качество усилителя. Определяют значение возможности головок громкоговорителей.

Аватара пользователя
alexsindeew
Сообщения: 76
Зарегистрирован: Ср янв 15, 2014 10:57 pm
Откуда: Шахты, Ростовской области

...Не формат.....

Сообщение alexsindeew » Пн янв 21, 2019 8:34 am

ЗдОрово получается! Ждём продолжения!
С Уважением, Александр

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Пн янв 21, 2019 9:08 am

...Спасибо....будем продолжать.....
---------------------------------------------------------
Epolett писал(а):
Пн янв 21, 2019 3:06 am
Серьезно.
Помниться когда так сделал Ореанду свою РМ203С, сотый телефункен с пищалками ушел на помойку. .....

....Есть у меня такой чёртик.....слегка доработанный...


...Нет. Что то здесь не получается :Симферопольская = ОРЕАНДА = хороша , но пресловутые переключатели П2К
заложеные в ней разработчиком, включаются со звуком похожим на выстрел из ружья а ручка настройки скрипит ,при настройке,
как колесо у несмазанной телеги - мало шарма .....а с ТЕЛЕФУНКЕНом надо было ещё поработать : это бренд,это
немецкое качество ( ну не зря эта фирма делала связную аппаратуру ,ещё во 2ю мировую , для Вермахта...)

aprel16
Сообщения: 360
Зарегистрирован: Вс сен 19, 2010 11:39 pm
Откуда: с. Покровское Ростовской области

...Не формат.....

Сообщение aprel16 » Пн янв 21, 2019 10:16 am

Отлично получается. А может ручку переноски все таки черной сделать?
Александр

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Пн янв 21, 2019 10:23 am

.....Спасибо......Да согласен про ручку переноски : нужно только найти нужного диаметра шланг водопроводный ,поливочный, или ещё какой .....в поиске....

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

...Не формат.....

Сообщение Radiomann » Пн янв 21, 2019 12:08 pm

Мда ... Михаил удивили, не ожидал даже. Работа просто отличная. Настоящая творческая и
тем очень интересная. С нетерпением жду продолжения.
В общем, пока зачёт!
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Пн янв 21, 2019 6:36 pm

... Спасибо Фёдор Фридрихович - Ваша похвала дорогого стоит ,меня здорово вдохновляют Ваши работы
по восстановлению старого радио...

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

...Не формат.....

Сообщение Radiomann » Пн янв 21, 2019 8:56 pm

Это у Вас получается больше наверное реплика на магнитофон?
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Пн янв 21, 2019 9:13 pm

.....Ну да ...поскольку кассета с плёнкой это ужэ атавизм , есть мысль вмонтировать в аппарат МП3 плеер
или Блю туз - ещё не решил . А ленто протяжки всё равно родной не было - но чтобы не ломать стилистическую
композицию оригинала в переднюю панель вмонтирована крышка касетоприёмника от донора (тожэ ШАРПа...)


....точной копии не получится ,но будет (как у Вас - вариации) или кавер - версия : современное прочтение
старого оригинала . Но стиль и ,надеюсь,дух - старый добрый ШАРП....
______________________________________

P. S. ...наверное я лишнее наплёл про одушевление предметов , ну там про "дух " или " стиль " - но у меня так..... ( бывшая жена ,когда я делал сыну игрушки в детстве , уничижительно называла меня - Папа Карло....)

kara_white
Сообщения: 73
Зарегистрирован: Чт май 12, 2016 9:51 am
Откуда: тольятти

...Не формат.....

Сообщение kara_white » Вт янв 22, 2019 6:38 pm

=Микола= писал(а):
Пн янв 21, 2019 9:13 pm
.....Ну да ...поскольку кассета с плёнкой это ужэ атавизм , есть мысль вмонтировать в аппарат МП3 плеер
или Блю туз - ещё не решил . А ленто протяжки всё равно родной не было - но чтобы не ломать стилистическую
композицию оригинала в переднюю панель вмонтирована крышка касетоприёмника от донора (тожэ ШАРПа...)

кто то из форумчан давал такую ссылку
Анатолий

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Вт янв 22, 2019 6:47 pm

....Да . Спасибо - эта ссылка была в теме ПРИЁМНИК ДНЯ... 3 дня назад прочитал эту статью и подпрыгнул до потолка от восторга , написал дажэ
четверостищье с матюками ,модератор удалил правда ( правильно ! ) .. жду пока более предметно кто то займётся этой
темой - в моём случае это ИДЕАЛЬНОЕ РЕШЕНИЕ , а пока :



.....Наша песня хороша - начинай с начала .... :( .... : начинаю делать верхнюю часть аппарата .....

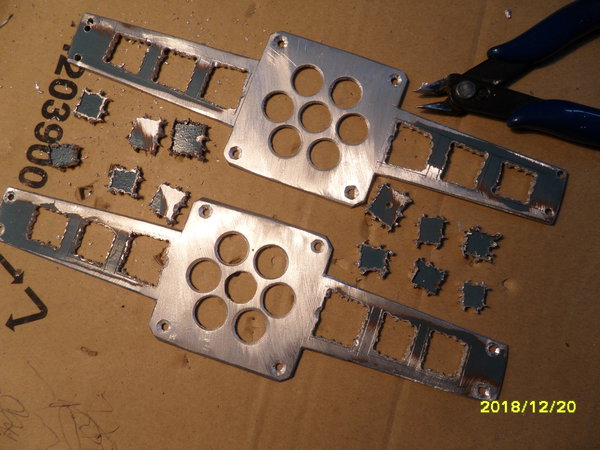

... по всей видимости прийдётся на станке сделать 6 ручек переключения режимов (которых нет вообще - торчат одни пеньки...) и одну "крутилку " ( очень изящьная ручка на этой модели...)



..На "пеньки " переключателей режимов будет устанавливаться тело алюминиевой цилиндрической ручки...
( ну это как на больной зуб - коронка ...)

....Думаю : получится ( ???) ,надо пробовать...


...А ручку для переноски я "задул чёрным матом " - примитивное решение ,но пока так...

Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Чт янв 24, 2019 9:57 pm

...Чего уж там много говорить ? ..
...КАРТИНКИ :

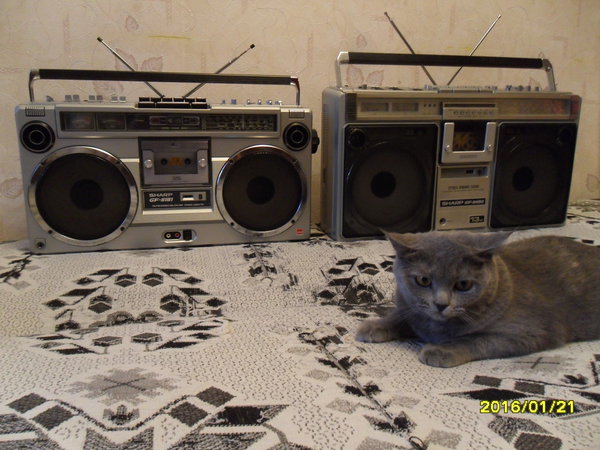

...к этому надо стремиться ( SHARP 9191....)



Аватара пользователя
=Микола=
Сообщения: 1821
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

...Не формат.....

Сообщение =Микола= » Пт янв 25, 2019 8:13 pm

...... Ноу комент и

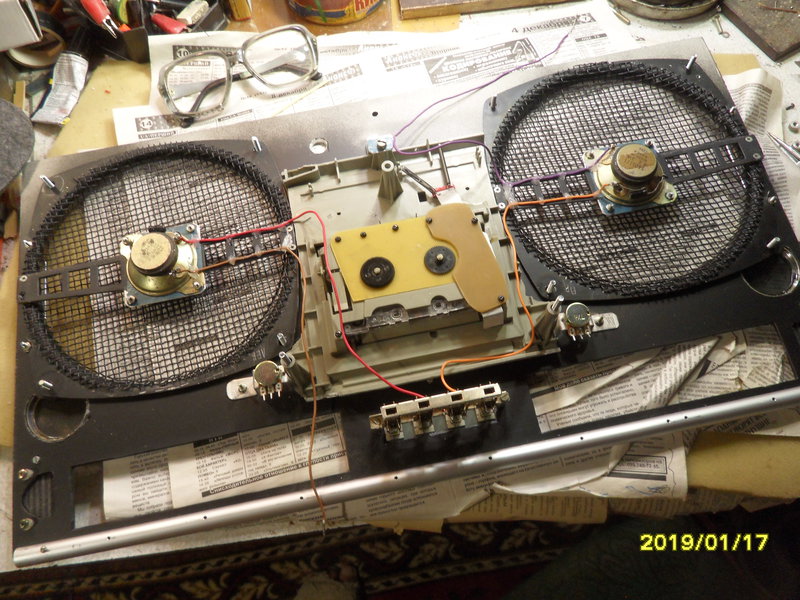

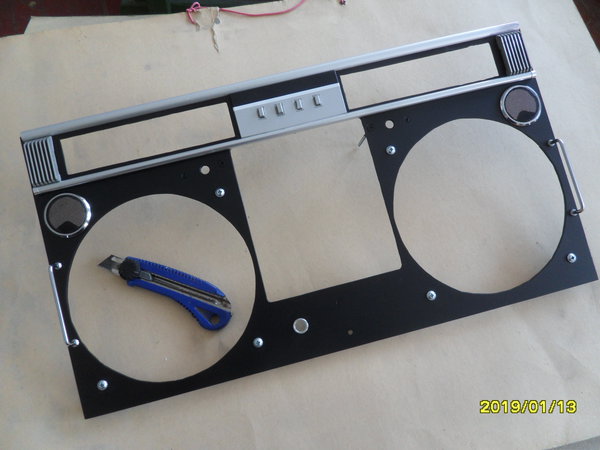

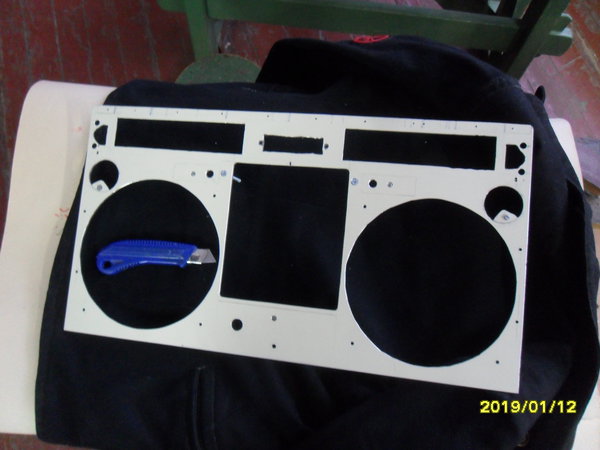

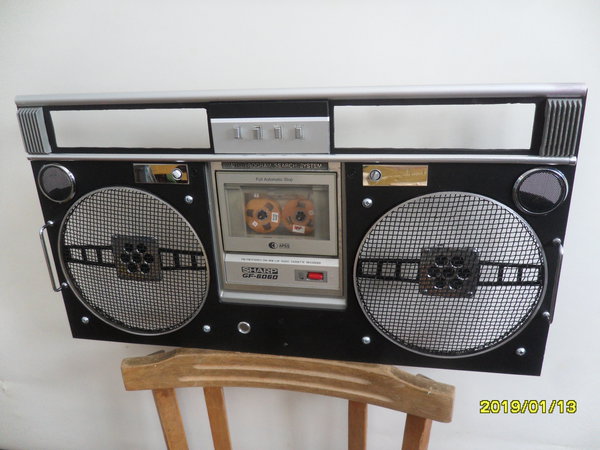

КАРТИНКИ ДВА :















------------------------------------------------------------------------------------
