Не давно в инете прочитал про младший контролер семейства контролеров AVR Attiny 13, маленький - восемь ножек, потребляет мало - удобен для автономных проектов, можно программировать через ардуино иде. Там где плата ардуино избыточна вполне можно обойтись маленьким Attiny 13
Попробовал, получилось. Сделал платку для программирование через ардуино.




Ну и конечно первая програмка для атюнки, это поморгать светодиодом. Работает однако... :)
Изучаю дальше... :)
С уважением, Андрей

Аватара пользователя
SmartAvit
Сообщения: 707
Зарегистрирован: Пн мар 25, 2019 12:10 am
Откуда: Москва

Азбука Ардуино

Сообщение SmartAvit » Вт мар 17, 2020 12:40 am

Приношу изменение за задержку в уроках пошёл на интенсивные режиссёрские курсы сейчас каждый день занятия, съемки обработки видео. Через пару месяцев закончу курсы и продолжу курс Ардуино.
Андрей вы молодец собрать самому схему Аттини это очень круто, для простейших задач ее вполне хватает.
С уважением Владимир.

Аватара пользователя
BazilVV
Сообщения: 639
Зарегистрирован: Пт сен 15, 2017 11:34 am

Азбука Ардуино

Сообщение BazilVV » Вт мар 17, 2020 9:49 pm

Andrey.I писал(а):
Вт мар 17, 2020 12:16 am
Попробовал, получилось. Сделал платку для программирование через ардуино.
А для нас подробности, как и что? :)
Василий Васильевич. Моя галерея.
ЗЫ: Я сторонник жесткой модерации в тематических ветках.

Аватара пользователя
Andrey.I
Сообщения: 1734
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Азбука Ардуино

Сообщение Andrey.I » Вт мар 17, 2020 11:11 pm

BazilVV,
Попробую расписать, но не сегодня.
С уважением, Андрей

Аватара пользователя
Andrey.I
Сообщения: 1734
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Азбука Ардуино

Сообщение Andrey.I » Вс мар 22, 2020 1:24 pm

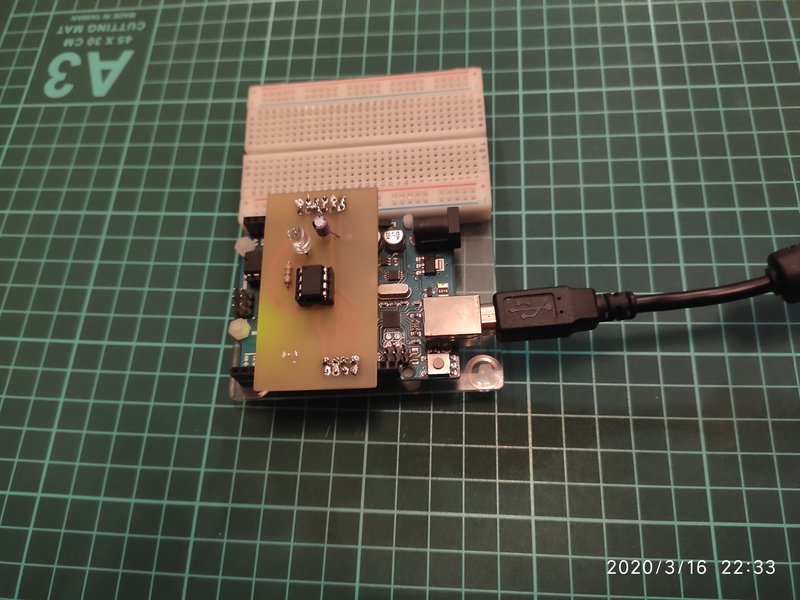

Как я уже писал, у меня появилась идея использовать вместо ардуино “голый” микроконтроллер для небольших проектов. Покопавшись в интернете, нашел недорогие и вполне подходящие для этих целей микроконтроллеры ATtiny13/25/45/85, программатором для которых может служить ардуино. Для быстрого программирования и проверки микроконтроллеров запаял всё на плату, с панелькой для микросхем в корпусе DIP8 и оформил в виде “шилда”. Воткнул в ардуино и работай! Для проверки работоспособности микроконтроллера предусмотрен светодиод, подсоединенный к свободному выводу ATtiny (я использовал второй). Платку чертил в программе Sprint Layout, на текстолите рисовал лаковым маркером. Схема соединений: https://yadi.sk/i/n6Wd1e7yFcxmSA


Плата, файл здесь: https://yadi.sk/d/hmI6YtWYWNaFkA


Тоже самое можно сделать и на макетной беспаечной плате, соединив всё проводами.
С уважением, Андрей

Аватара пользователя
Andrey.I
Сообщения: 1734
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Азбука Ардуино

Сообщение Andrey.I » Вс мар 22, 2020 2:07 pm

Превращаем ардуино в программатор, почти инструкция.

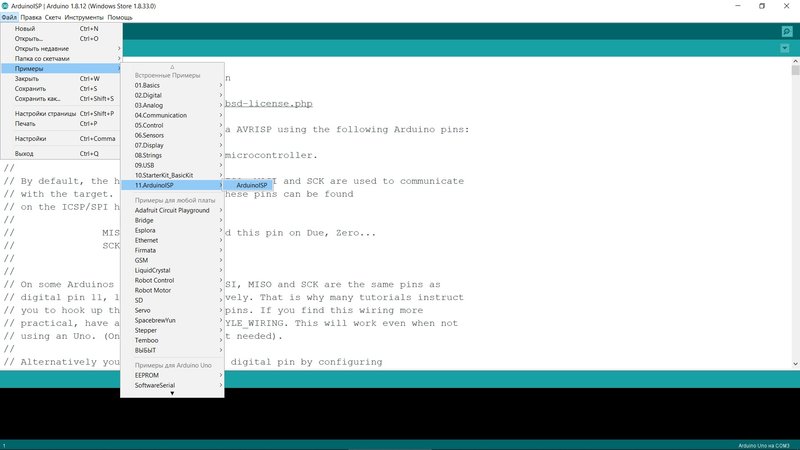

Подключаем плату ардуино к компьютеру. Загружаем скетч ArduinoISP из примеров.



В меню Инструменты выбрать Программатор «Arduino as ISP».


Установить аппаратный пакет для ATtiny13 в Arduino IDE
Открываем меню Файл, заходим в Настройки. Находим поле «Дополнительные ссылки для менеджера плат» и копируем туда ссылку:
https://mcudude.github.io/MicroCore/pac ... index.json


Нажимаем OK.
Заходим в Менеджер плат.


Находим пакет MicroCore и нажимаем Установка.



Подключаем нашу аттинку к ардуино способом описанным выше и настраиваем программу для прошивки.
Теперь у нас появилась плата ATtiny13, выбираем её.


Забиваем параметры как на скрине ниже.

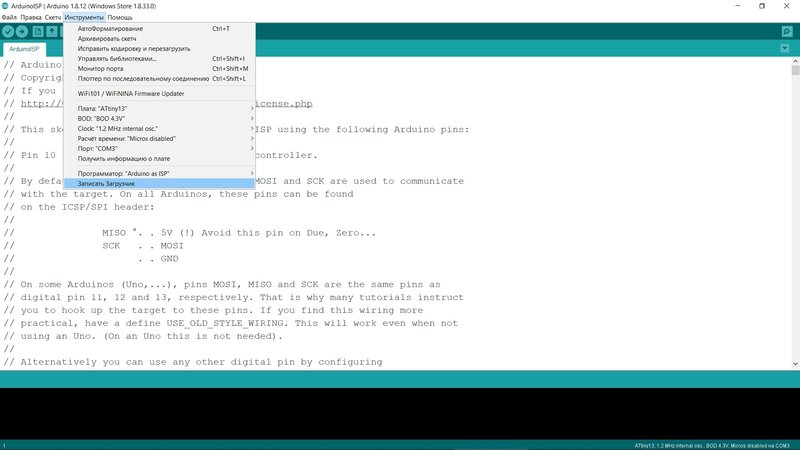

Прошиваем наш микроконтроллер, это нужно сделать только один раз для нового ATtiny13. (Инструменты >> Записать загрузчик)


Всё, можно заливать скетч на ATtiny13.
Для проверки работоспособности микроконтроллера я заставляю его помигать светодиодом, он как раз для этого и установлен на моей плате.
void setup () {
pinMode (3, OUTPUT);
}
void loop () {
digitalWrite (3, HIGH );
delay (1000 );
digitalWrite (3, LOW );
delay (1000);
}



ВСЁ!!!
С уважением, Андрей
