ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение ur1024swl » Вт окт 06, 2020 10:50 pm

воробей писал(а):
Вт окт 06, 2020 10:14 pm
А если смотреть на вторичном рынке, то что подойдет?
Для однотакта простейшего (и я так понял, что тебе без перемотки) ТВЗ-1-9 (ТВЗ-1-1 на 8 ом гораздо реже попадаются), двухтакт ТВЗ-1-6. Есть еще куча ТВЗ от приемников, но главная проблема - второй такой сложно найти (покупать только в паре!), а этих полно на рынке.
Александр

Аватара пользователя
воробей
Сообщения: 2087
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение воробей » Вт окт 06, 2020 10:53 pm

Gnat писал(а):
Вт окт 06, 2020 10:45 pm
только разобрать железо и собрать с зазором его и будет ТВЗ для однотакта лампового
Как тяжело когда меня не слышат...
воробей писал(а):
Вт окт 06, 2020 9:57 pm
я в ламповом однотакте буду применять готовые ТВЗ
Ладно, дальше не надо. Спросил про готовые, а тут опять переделай да собери.
Разберусь. Спасибо.
С уважением, Алексей.

Аватара пользователя
Gnat
Сообщения: 17179
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение Gnat » Вт окт 06, 2020 11:06 pm

Я тебе и ответил,от любого приёмника,телевизора,бесплатно найдёшь,а если покупать то два ТВЗ 80 один раз и для всех усилителей подходят. А железо перебрать с зазором у любого трансформатора - один час делов тебе и готов ТВЗ.
Юрий Васильевич

Аватара пользователя
воробей
Сообщения: 2087
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение воробей » Ср окт 07, 2020 7:07 am

Gnat писал(а):
Вт окт 06, 2020 11:06 pm
А железо перебрать с зазором у любого трансформатора - один час делов тебе
Я не знаю как это делать...
С уважением, Алексей.

ЮрийИванович
Сообщения: 27
Зарегистрирован: Ср сен 02, 2015 5:49 pm
Откуда: Харьков

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение ЮрийИванович » Ср окт 07, 2020 9:34 am

Алексей, я бы купил ламповый ТВ ч/б "весна,рекорд, рассвет": тс,твз,лампы,конденсаторы в БП,даже панельки можно в ход пустить, для первых экспериментов лучший вариант.
С уважением, Юрий.

Аватара пользователя
Микрик
Сообщения: 1649
Зарегистрирован: Вс июл 22, 2018 6:37 pm
Откуда: Moldova

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение Микрик » Ср окт 07, 2020 10:05 am

воробей писал(а):
Ср окт 07, 2020 7:07 am
Я не знаю как это делать...

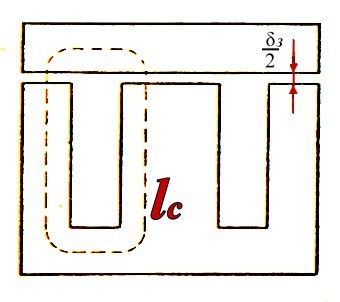

Ш образные пластины собираете в пакет и вставляете в каркас катушки. I образные тоже в пакет и с другой стороны пристыковываете, как на рисунке. Между "пакетами" вставляете кусочек бумаги тольщиной в требуемый зазор.
Но во всех ТВЗ отечественных ламповых телевизоров и радиоприемников (радиол) с однотактным выходным каскадом это уже сделано...
Василий В.

Куплю шкалу радиолы Estonia-4 в хорошем состоянии.

Аватара пользователя
воробей
Сообщения: 2087
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение воробей » Пт окт 16, 2020 5:56 pm

Очередная микросхемная игрушка на батарейках. Третья и последняя. Оформлю в такой же вид самую первую и больше не буду, честное слово :oops:

С уважением, Алексей.

Аватара пользователя
МИХАЛЫЧЬ
Сообщения: 786
Зарегистрирован: Ср фев 28, 2018 4:50 pm
Откуда: г.Екатеринбург

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение МИХАЛЫЧЬ » Пт окт 16, 2020 6:14 pm

Конструкция очень солидно смотрится на последнем фото.
С уважением, Сергей Михайлович, можно просто Сергей.

Аватара пользователя
воробей
Сообщения: 2087
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение воробей » Пт окт 16, 2020 6:49 pm

МИХАЛЫЧЬ писал(а):
Пт окт 16, 2020 6:14 pm
Конструкция очень солидно смотрится на последнем фото.
Спасибо :beer:
Да то два брата-бизнеца, его и схему я уже показывал.
Под ними - предвак.
Вот и думаю: а зачем делать корпусА, если это все для гаража? С корпусами у меня вообще пробема: ссамая расходная и трудоёмкая работа, еще три однотранзисторных лежат в ожидании силовых трансов и корпусов... Сделать стеллаж с ячейками по размеру каждого - и вуаля, передние-то панели - как для меня прилично и функционально :D
С уважением, Алексей.

ВикторМ
Сообщения: 124
Зарегистрирован: Сб апр 11, 2020 8:16 pm
Откуда: Беларусь

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение ВикторМ » Пт ноя 06, 2020 4:03 pm

Скажите, можно ли так дросселя ставить или лучше наружу перенести?
И можно ли, на 1 канал 5Гн поставиь, а ну другой 2.5? Других, просто нету.


dron12
Сообщения: 226
Зарегистрирован: Сб дек 20, 2014 12:58 am
Откуда: г.Волжский,Волгоградская обл.

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение dron12 » Пт ноя 06, 2020 4:40 pm

Поставьте дроссели от ламп дневного света от 40 ватных ,и все будет замечательно.
Андрей Владимирович

Аватара пользователя
MOT
Сообщения: 1495
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение MOT » Пт ноя 06, 2020 4:42 pm

Дроссель не даёт наводок, можно оставить в подвале. 2.5Гн - достаточная индуктивность, по току смотрите, чтобы нормально было.
С уважением, Виктор Евгеньевич

Аватара пользователя
Gnat
Сообщения: 17179
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение Gnat » Пт ноя 06, 2020 5:31 pm

ВикторМ писал(а):
Пт ноя 06, 2020 4:03 pm
Скажите, можно ли так дросселя ставить или лучше наружу перенести?
У тебя однотактный усилитель. Потребляемый ток не такой уж и большой 150ма примерно. Какие дросселя,на какой ток рассчитаны они.
Юрий Васильевич

ВикторМ
Сообщения: 124
Зарегистрирован: Сб апр 11, 2020 8:16 pm
Откуда: Беларусь

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение ВикторМ » Пт ноя 06, 2020 6:23 pm

Д40 180ма. Ну и д2.3-021. Ток у меня на каждой 6п41 я до 85ма догоняю.
Тут дело чуть в другом. На д40 падает 12в. На 6п41с при 80ма-308в(анод-катод). И так не много, не хочется вешать 2 канала на 1 дроссель. Просядет еще напруга.

Аватара пользователя
Gnat
Сообщения: 17179
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ДЛЯ ТЕХ кто впервые делает УНЧ

Сообщение Gnat » Пт ноя 06, 2020 7:30 pm

Значит два ставь,нормально будет.
Юрий Васильевич
