Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Пт ноя 16, 2018 5:56 pm

На лампах Г807 те родные ТВЗ не подходят под 6 ом акустику. Они под 18 ом. Сделать на триодах выход тогда можно 6 ом подключить,но мощность 2х14 ватт будет.
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Пт ноя 16, 2018 6:25 pm

Юрий Васильевич а по какой схемы его собрать

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Пт ноя 16, 2018 7:55 pm

Вот по этой нашей.

Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Сб ноя 17, 2018 3:27 am

На сайте Ауди Портала есть рекомендации по переделке, убрать 1 лампу 6п9с поставить в плечо 2 лампы Г-807 понизить рабочие напряжение анодное до 400-450в на экранные сетки 300в, перекомутировать выходной трансформатор, добавить накальную обмотку 6,3в, заменить диоды, конденсаторы,поставить дроссель по питанию.
Мне хотелось бы после переделки получить ват40 на канал, или на этих лампах и выходном трансформаторе этого не получится.
У меня есть усилитель на 6п3с-е по 2 лампы в плечо ват 15-20 на выходе.

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Сб ноя 17, 2018 9:51 am

Ну так иди на Аудиопортал и делай по их подсказкам теоретическим усилитель. Что ж ты сюда пришёл? Ты видел хоть одно фото усилителя Геген который сделал. Нет ни кто не видел,потому что ни одного не сделал он. А советов теоретических миллион от него и так все там на Аудиопортале. Что б по две в плечо поставить лампы , тебе ТС другой нужен,этот не потянет. А ты ведь хочешь применить эти трансформаторы. Что б качественный УНЧ сделать,надо в класс А перейти из глубокого класса АВ,ток ламп в ТУ100 30-35 ма всего,а нужно повысить до 65ма. ТВЗ там намотаны как для радиоузла,а тебе надо качество. Если звук ТУ100 нравится,зачем переделывать.там всё уже сделано Включай и слушай его.
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Сб ноя 17, 2018 1:42 pm

Юрий Васильевич ты прав, но звук усилителя мне не нравится на усилитель на 6п3с-е воспроизводит качественней, покупал его без выходных ламп и кенотрона заказывал на истоке лампы подобранных в пару выставил ток смещения усилок зароботалИзображение

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Сб ноя 17, 2018 4:14 pm

Теперь бы настроить его,этот твой на 6П3С усилок? Зазвучал бы ещё лучше. Схема есть у тебя?
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Сб ноя 17, 2018 4:40 pm

Вот по этой схеме сделанИзображение

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Сб ноя 17, 2018 5:14 pm

Напряжения не 2 вольта надо выставить а по 2,5-3 вольта на катодных резисторах. Какое напряжение анодное у тебя? Мощность усилителя этого 30 ватт в классе А и 50 ватт в классе АВ
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Вс ноя 18, 2018 2:07 pm

Добрый день, промерил напряжение анодное 362 вольта,1 сетка -35,9 вольта, вторая сетка 362 вольта, накал 6,3 вольта переменка, ток смещения 1,7 вольта

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Вс ноя 18, 2018 3:10 pm

У тебя в классе АВ работает усилитель,как радиоузел. Увеличивай напряжение на резисторах 51 ом до 3 вольт.Смещение уменьшай и измеряй на резисторе. И зазвучит классно.
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Вс ноя 18, 2018 5:15 pm

Я когда регулировал ток смещения ставил нагрузку резисторы 8ом 25 ват, или без нагрузи , как я думаю без резисторов выходные лампы сгорят, в выходные попробую перестроить усилитель
Спасибо Юрий Васильевич.

Аватара пользователя
Gnat
Сообщения: 15587
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение Gnat » Вс ноя 18, 2018 5:24 pm

Нагрузку надо ставить когда музыкальный сигнал подаёшь на усилитель,а если регулятор громкости стоит на минимуме,то ни чего на выходе усилителя нет. Поэтому ставь РГ на минимум и регулируй ток покоя,посмотри предварительно действительно 51 ом стоят в катодах выходных ламп. Если 51 ом,то 2.5 вольта это 50ма ток через лампу,а нужно 60ма дать,значит 3 вольта должно быть.А у тебя сейчас всего 30ма ток через лампу.
Юрий Васильевич

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Вс ноя 18, 2018 5:57 pm

Понял буду делать как посоветовали Спасибо

viktor-156
Сообщения: 10
Зарегистрирован: Пт ноя 02, 2018 3:54 am

Качественный УНЧ из ТУ-100 (ТУ-50)

Сообщение viktor-156 » Чт фев 14, 2019 5:13 am

passerby48,

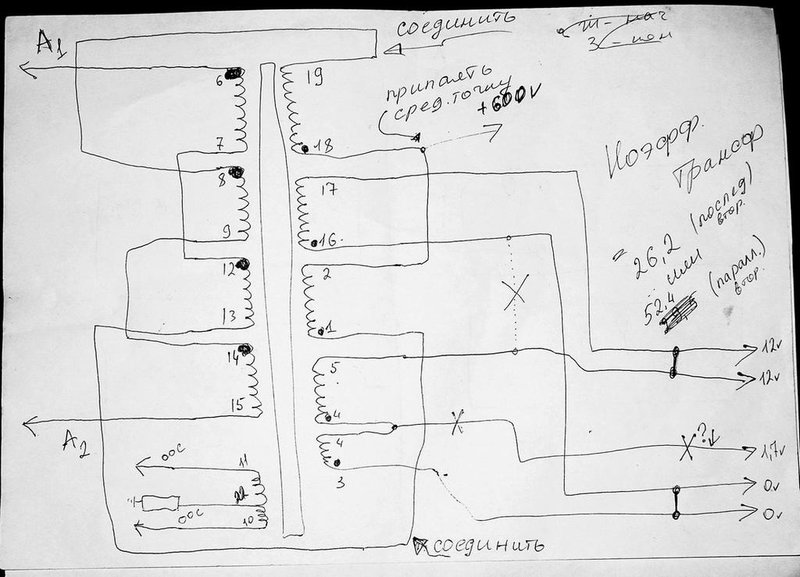

Доброе утро, подскажите пожалуйста как вы коммутировали выходной трансформатор из форума Качественный УНЧ из ТУ-100 (ТУ-50). Я понял как вы скоммутировали выход на акустику, вы разрываете соединение между 5и16, и соединяете параллельно выводы 3и16, это 0 на акустику 17и5 это +на акустику Поправте если я не прав.Изображение
