фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Ср окт 28, 2020 6:06 am

Дмитрий С писал(а):
Ср окт 28, 2020 12:09 am
Доброго времени, раскажите про индикаторы по подробнее...

Сделаны они из Советских амперметров, стрелка удлиненна и сбалансирована.
Шкала отгравирована лазером на обычном стекле 4мм. Подсветка RGB диодами, с разными режимами.
Светят они в торец стекла, поэтому надпись и светится.

Аватара пользователя
Kolosok
Сообщения: 217
Зарегистрирован: Пт янв 04, 2019 9:49 am
Откуда: Kyiv, UA

фотографии наших готовых усилителей

Сообщение Kolosok » Пт окт 30, 2020 9:56 pm

Замаячил свет в конце тоннеля...
У людей карантин, самоизоляция и удаленка. А тут на работу каждый день. Для хобби времени нету совсем.
Долгострой потихоньку обретает очертания готового продукта.
Ранее я рассказал про печатную плату из Китая, которую адаптировал под нашу "классическую" схему.
viewtopic.php?p=212512#p212512
viewtopic.php?p=212645#p212645

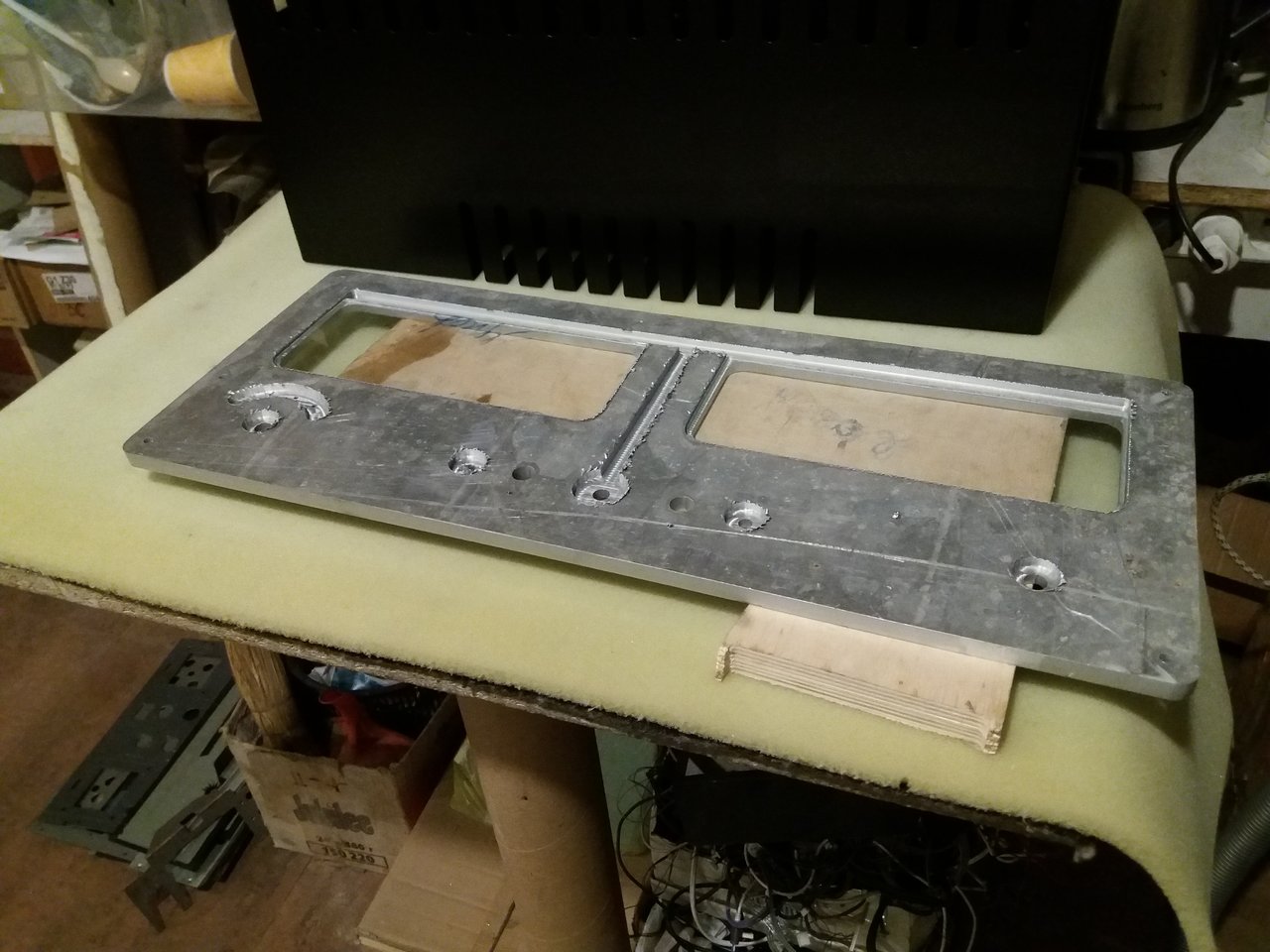

Результат сегодняшнего часа, посвященного любимому увлечению.
Прикидка окончательной компоновки вживую...


С уважением, Олег

__ Для репутации важен размах, а не итог. __

Алексей Сергеевич
Сообщения: 6906
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Пн ноя 23, 2020 7:57 am


Приветствую всех!
Давно сделал, не снимал про него.
Однотакт на ГУ50+6н9с, у него 600вольт анодное.
12вт даёт....

Gulbariy
Сообщения: 800
Зарегистрирован: Вт июл 01, 2014 10:16 pm
Откуда: Санкт-Петербург

фотографии наших готовых усилителей

Сообщение Gulbariy » Ср ноя 25, 2020 12:02 pm

Как обычно и изделие и подобранный трек на высоте!
Сергей Борисович

Аватара пользователя
Pionka
Сообщения: 254
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Ср ноя 25, 2020 2:45 pm

Собрал двухтакт 6н2п+6п14п, ультралинейное включение, фиксированное смещение. Корпус самодельный, сталь 2 мм, порошковая покраска. Размер - 230х230х150 мм. Входные "тюльпаны" установлены на планку из орг. стекла 3 мм. От них протянуты экранированные провода к регулятору громкости и там же экран посажен на корпус. Подробнее в теме "Ламповый усилитель делаем сами" - https://radioland.getbb.ru/viewtopic.ph ... 10#p226310
С Уважением, Андрей Александрович.

ВикторМ
Сообщения: 129
Зарегистрирован: Сб апр 11, 2020 8:16 pm
Откуда: Беларусь

фотографии наших готовых усилителей

Сообщение ВикторМ » Ср ноя 25, 2020 3:49 pm

Красотень какая!!!
Можно вас попросить фото регулятора громкости, как там проводки припаяны и тд и еще вопрос - как вы землю к выходным разъемам завели?
И еще, скажите, какие подстроечники лучше использовать для регулировки в анодной цепи, смещении и катодной. Имею ввиду, тип.
С мощностью и номиналами всё понятно.

alex-551
Сообщения: 1576
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

фотографии наших готовых усилителей

Сообщение alex-551 » Ср ноя 25, 2020 4:08 pm

Сколько у вас порошковая покраска стоит? У нас сильно цены ломят.
Александр Петрович, Брест.

Аватара пользователя
Pionka
Сообщения: 254
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Ср ноя 25, 2020 4:10 pm

Покраска - 350 р квадратный метр.
Земля на выходные разъёмы заведена по витым проводам - белый и синий. Регулятор громкости разведён, как обычно. Нижний вывод - на корпус, средний - на сетку, верхний - на входной разъём - центральный контакт. Изображение
Подстроечники любые исправные.
Последний раз редактировалось Pionka Ср ноя 25, 2020 4:21 pm, всего редактировалось 2 раза.
С Уважением, Андрей Александрович.

Аватара пользователя
Bansei
Сообщения: 282
Зарегистрирован: Пн фев 18, 2019 4:59 pm
Откуда: Lohne

фотографии наших готовых усилителей

Сообщение Bansei » Ср ноя 25, 2020 4:18 pm

Pionka писал(а):
Ср ноя 25, 2020 4:10 pm
350 р квадратный метр
даже меньше пачки сигарет по нашим ценам. :o
Владимир Владимирович . В отличие от другого, со мной можно на ТЫ

alex-551
Сообщения: 1576
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

фотографии наших готовых усилителей

Сообщение alex-551 » Ср ноя 25, 2020 5:55 pm

Вообще дёшево. Я нашёл только в автосервисе ( красят колёсные диски), и цена от 25-30$.
Александр Петрович, Брест.

ВикторМ
Сообщения: 129
Зарегистрирован: Сб апр 11, 2020 8:16 pm
Откуда: Беларусь

фотографии наших готовых усилителей

Сообщение ВикторМ » Чт ноя 26, 2020 9:06 am

alex-551, у нас всё так в РБ
За ТВЗ1-6 могут 40р влупить

Аватара пользователя
Сергей Васильевич
Сообщения: 407
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

фотографии наших готовых усилителей

Сообщение Сергей Васильевич » Сб ноя 28, 2020 7:33 pm

Заканчиваю пред с встроенным корректором Василича
Осталась отделка.Переднюю панель и деревянные боковины заказал, верхнюю крышку отдал в покраску...Изображение

Аватара пользователя
=Микола=
Сообщения: 2506
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

фотографии наших готовых усилителей

Сообщение =Микола= » Сб ноя 28, 2020 8:39 pm

....хорошо когда люди показывают " живую " конструкцию.... :( ....
