Сообщение Сергей Васильевич » Пт дек 13, 2019 2:12 pm

Алексей Сергеевич писал(а):
Пт дек 13, 2019 1:44 pm
Сергей Васильевич,
Приветствую вас!
А не поделитесь схемкой этого аппарата?
Это все элементарно.Пред на двух 6н16 по схеме Василича с регулятором выхода.Логарифмический усилитель с головками на 100 мка.Стандартная схема.Их на форуме море было выложено.Два селектора на 6 положений на каждый канал.Вот и весь коммутатор.Если честно, то общую схему я и не рисовал...

Аватара пользователя
Сергей Васильевич
Сообщения: 405
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

фотографии наших готовых усилителей

Сообщение Сергей Васильевич » Пт дек 13, 2019 2:19 pm

Это пред, схему логарифмического усилителя скину позже.В телефоне нет, вернусь домой и скину.

Аватара пользователя
Сергей Васильевич
Сообщения: 405
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

фотографии наших готовых усилителей

Сообщение Сергей Васильевич » Пт дек 13, 2019 5:47 pm


Аватара пользователя
Сергей Васильевич
Сообщения: 405
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

фотографии наших готовых усилителей

Сообщение Сергей Васильевич » Пт дек 13, 2019 8:03 pm

Индикатор уровня настроен чтобы при подачи 1 вольт отклонение на всю шкалу.075 вольт - 0 db.

alex-551
Сообщения: 1547
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

фотографии наших готовых усилителей

Сообщение alex-551 » Пт дек 20, 2019 4:25 pm

Мой РР на 6П45С. Двойное моно. Надписи с тыла надо ещё оформить. Пока думаю как.И лампы закрыть сеткой.
Последний раз редактировалось alex-551 Пт дек 20, 2019 5:54 pm, всего редактировалось 1 раз.
Александр Петрович, Брест.

Аватара пользователя
Gnat
Сообщения: 16890
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

фотографии наших готовых усилителей

Сообщение Gnat » Пт дек 20, 2019 4:51 pm

Классно выглядит! Покажи его на Онлайнере Беларусском, теоретикам тамошним. Которые только языком чешут.
Юрий Васильевич

alex-551
Сообщения: 1547
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

фотографии наших готовых усилителей

Сообщение alex-551 » Пт дек 20, 2019 5:07 pm

Я туда не захожу, нервы дороже.
Александр Петрович, Брест.

dron12
Сообщения: 222
Зарегистрирован: Сб дек 20, 2014 12:58 am
Откуда: г.Волжский,Волгоградская обл.

фотографии наших готовых усилителей

Сообщение dron12 » Пт дек 20, 2019 9:47 pm

А надо бы нос утереть !!! Красавец аппарат!!!
Андрей Владимирович

Аватара пользователя
Yurii Mv
Сообщения: 99
Зарегистрирован: Вс май 14, 2017 9:10 pm

фотографии наших готовых усилителей

Сообщение Yurii Mv » Вт дек 24, 2019 3:48 pm

alex-551 писал(а):
Пт дек 20, 2019 4:25 pm
Мой РР на 6П45С. Двойное моно. Надписи с тыла надо ещё оформить. Пока думаю как.И лампы закрыть сеткой.
Как надписи на передней панели делали, поделитесь.

alex-551
Сообщения: 1547
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

фотографии наших готовых усилителей

Сообщение alex-551 » Вт дек 24, 2019 6:31 pm

Уже писал в теме http://www.radioland.getbb.ru/viewtopic ... 3&start=60. Правда шильдики для Берестья-004, но принцип тот же.
Александр Петрович, Брест.

Аватара пользователя
kurgan00
Сообщения: 1243
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

фотографии наших готовых усилителей

Сообщение kurgan00 » Пн дек 30, 2019 9:50 pm

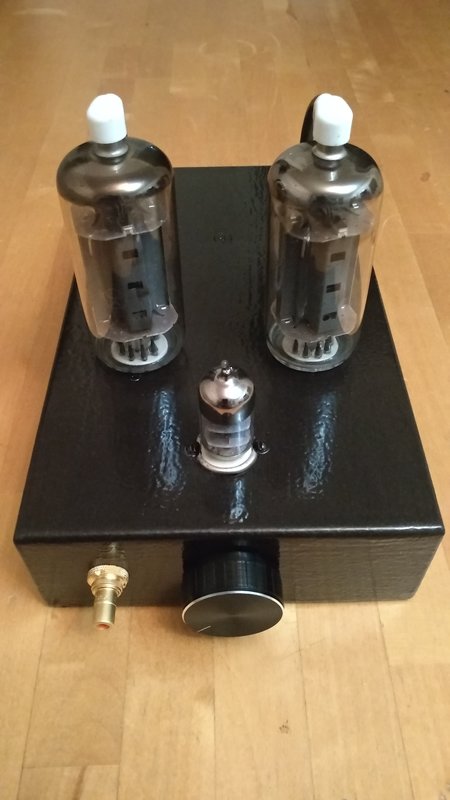

Заделал первый моноблок на 6н2п и 6п45с 8)


Запитываться будет от внешнего блока питания


Ничего лишнего, простой минималисткий стиль, люблю я такое дело :crazy:

Андрей Вениаминович, сделан в СССР

Аватара пользователя
MOT
Сообщения: 1462
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

фотографии наших готовых усилителей

Сообщение MOT » Пн дек 30, 2019 11:25 pm

kurgan00, Андрюха, 👍Трансы заранее закупал? :) С шасси, то попроше :wink: Лабай второй!
С уважением, Виктор Евгеньевич

Аватара пользователя
kurgan00
Сообщения: 1243
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

фотографии наших готовых усилителей

Сообщение kurgan00 » Пн дек 30, 2019 11:31 pm

Да, трансы уже года два лежали. Руки не доходили :%) Шасси тоже заказывал, не стал возиться. Сверлил и красил сам 8)
Да, щас настраивать начну и второй пилить 8)
Как там твой монстр поживает?
Андрей Вениаминович, сделан в СССР

Аватара пользователя
MOT
Сообщения: 1462
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

фотографии наших готовых усилителей

Сообщение MOT » Пн дек 30, 2019 11:37 pm

kurgan00 писал(а):
Пн дек 30, 2019 11:31 pm
Да, трансы уже года два лежали. Руки не доходили :%) Шасси тоже заказывал, не стал возиться. Сверлил и красил сам 8)
Да, щас настраивать начну и второй пилить 8)
Как там твой монстр поживает?
Выложу на НГ праздниках результат, сегодня оплёточка пришла красивая на жгуты проводов, допиливаю
С уважением, Виктор Евгеньевич

Аватара пользователя
kurgan00
Сообщения: 1243
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

фотографии наших готовых усилителей

Сообщение kurgan00 » Пн дек 30, 2019 11:38 pm

Эстет 8) че сказать. Не то, что я :crazy:
Андрей Вениаминович, сделан в СССР
