фотографии наших готовых усилителей

Сообщение SergPhil » Ср ноя 27, 2019 5:18 pm

MOT, на радио-рынке эти оплётки разных цветов и размеров. В бухточках. На метраж. Я в последнее время беру под "Кобру". В прошлом году под "Гадюку" брал.
Но есть просто пёстрые разные. Это капроновые чехольчики.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
MOT
Сообщения: 1495
Зарегистрирован: Сб дек 16, 2017 7:58 pm
Откуда: Россия, Краснодарский край, г.Армавир

фотографии наших готовых усилителей

Сообщение MOT » Ср ноя 27, 2019 5:28 pm

smoka303 писал(а):
Ср ноя 27, 2019 5:08 pm
MOT. В моём УНЧ нет кабелей с экранами. Где Вы их увидели?
Владимир, это я оплётку не верно обозвал, простите, Классный монтаж,всё с умом! :good:
SergPhil писал(а):
Ср ноя 27, 2019 5:18 pm
MOT, на радио-рынке эти оплётки разных цветов и размеров. В бухточках. На метраж. Я в последнее время беру под "Кобру". В прошлом году под "Гадюку" брал.
Но есть просто пёстрые разные. Это капроновые чехольчики.
Понял, Сергей Иванович!
С уважением, Виктор Евгеньевич

Аватара пользователя
Микрик
Сообщения: 1650
Зарегистрирован: Вс июл 22, 2018 6:37 pm
Откуда: Moldova

фотографии наших готовых усилителей

Сообщение Микрик » Ср ноя 27, 2019 6:36 pm

Аёмиддин писал(а):
Ср ноя 27, 2019 2:46 pm
Кабель входного сигнала УНЧ, проходящий в экране корпуса, является прежде всего АНТЕННОЙ,
По большому счету даже наше тело - антенна...
Страницы из книг по антеннам явно не по теме...какого размера должен быть проводник, чтобы оказаться настроенным на длину волны 50 или 100 Гц?
Аёмиддин писал(а):
Ср ноя 27, 2019 2:46 pm
качество усилителя состоит из мелочей и собирается по крупицам
Да, но вода из емкости потечет, только достигнув края посудины. Этой самой "посудиной" в параметрах усилителей есть некий порог, ниже которого чего бы не происходило, ухо это не услышит.
Иными словами, чего бы не наводилось в УНЧ ниже, скажем минус 90 Дб(хотя этот показатель довольно завышен, практически хватит и 70), не имеет значения. Его ведь все равно не услышать.
Василий В.

Куплю шкалу радиолы Estonia-4 в хорошем состоянии.

Аватара пользователя
Аёмиддин
Сообщения: 375
Зарегистрирован: Сб янв 06, 2018 8:35 pm
Откуда: г. Нефтекамск,

фотографии наших готовых усилителей

Сообщение Аёмиддин » Ср ноя 27, 2019 7:12 pm

Микрик писал(а):
Ср ноя 27, 2019 6:36 pm
какого размера должен быть проводник, чтобы оказаться настроенным на длину волны 50 или 100 Гц?
L=300000000/50=6000000 метров, L=300000000/100=3000000 метров.
Василий, надеюсь, что КСВ Вам не нужно считать для луча, находящегося в закрытом экранированном
корпусе (волноводе) в непосредственной близости от электромагнитного источника. Полагаю будет 1-1,1...
А Вы как считаете? Может быть расчитаем? Вам обязательно, чтобы луч в закрытом волноводе был бы ещё настроен в резонанс с несущей?
Микрик писал(а):
Ср ноя 27, 2019 6:36 pm
Иными словами, чего бы не наводилось в УНЧ ниже, скажем минус 90 Дб(хотя этот показатель довольно завышен, практически хватит и 70), не имеет значения. Его ведь все равно не услышать.
Наверное, это дело вкуса.... Кому-то может, хватит и 20-30, но это тот предел на котором звукорежиссёр уже понимает, что перед ним не люди, а животные, но на двух ногах. Можно 30-40, Утёсова слушать на патефоне в моно-варианте, можно 70, но тогда ради чего стараемся? А можно
но - это уже другая глубина диапазона

Аватара пользователя
kurgan00
Сообщения: 1250
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

фотографии наших готовых усилителей

Сообщение kurgan00 » Ср ноя 27, 2019 8:10 pm

:D наш Аёмиддин сегодня жжёт на полную катушку)
Андрей Вениаминович, сделан в СССР

Аватара пользователя
Микрик
Сообщения: 1650
Зарегистрирован: Вс июл 22, 2018 6:37 pm
Откуда: Moldova

фотографии наших готовых усилителей

Сообщение Микрик » Ср ноя 27, 2019 8:42 pm

Аёмиддин писал(а):
Ср ноя 27, 2019 7:12 pm
надеюсь, что КСВ Вам не нужно считать для луча,
Никакой это не луч...закорочено несколькими килоОмами источника сигнала и, если брать УНЧ, которые делаем сами - 50-100к, а иногда и меньшее сопротивлением РГ. Этим нивелируется смысл фразы - "ламповый УНЧ имеет очень большое входное сопротивление". Да, если после РГ устроить "антенну в два десятка см, что то конечно наведется...
Но ведь для того и продумываем монтаж, чтобы свести к минимуму влияние подобных "антенн".
Правда, мы забыли про кабели межблочные упомянуть. И, раз вы, уважаемый Аёмиддин упомянули об патефоне, вспомнить надо о уровне наводок и шумов, и вообще много чего постороннего у этих (электропроигрыватели) ИС. Тогда станет понятно 70 Дб не так и мало, чтобы их не заметить, если они появятся непосредственно в УНЧ. ...
Чего то меня понесло, пора остановиться, а то...
Спереди гнезда, сзади...кому как нравится. Но в грамотно скомпонованном УНЧ на параметры это не должно влиять...Хотя, если честно, "тюльпаны" на морде - веяние моды, сворованное у аудиофилов...
Последний раз редактировалось Микрик Ср ноя 27, 2019 9:17 pm, всего редактировалось 2 раза.
Василий В.

Куплю шкалу радиолы Estonia-4 в хорошем состоянии.

AND
Сообщения: 469
Зарегистрирован: Сб окт 24, 2015 2:24 pm
Откуда: Иваново

фотографии наших готовых усилителей

Сообщение AND » Ср ноя 27, 2019 9:05 pm

smoka303

Да всё это слова, вы по другому пробовали, замеры делали? Всегда входные гнёзда ставлю сзади. "Борода" из проводов спереди не добавляет ни эстетике не качества усилителю. Просто это проще, технологичней при сборке на коленке. Тоже и к надписям на усилителе относится. Зачем заморачиватся, если и так берут.
В моём тоже самое, тишина, причём к входам усилителя ничего не подключено. Положение регулятора при этом не имеет значения. Даже при минимуме громкости, когда вход усилителя зашунтирован регулятором громкости, вольтметр показывает чуть выше напряжение на выходе. Как видно провода вольтметра не экранированы. При их замыкании накоротко на них наводится 0,6мв.
Ну и что в итоге имеем. Намерили на акустике не более 1.8мв, из которых не менее полу милливольта наводка на провода самого вольтметра.
При этом положение регулятора громкости не имет значение, что указывает на то что наводки на всю проводку усилителя перед регулятором громкости не поддаются измерению, так кам микроскопические. А там, на входе, не просто гнёзда, а селектор на два входа на реле.
При этом с трансформатора и блока питания снята крышка экран, железо в усилителе, 2мм, только передняя и задняя панель и верх. Трансформатор из ТС180, без добавления витков в первичку.
Просто все сигнальные провода, не экранированные, от экранированного селектора до регулятора громкости, прижаты к верхней панели и закрыты п-образным стальным профилем. Плюс земля усилителя звездой собрана.Изображение

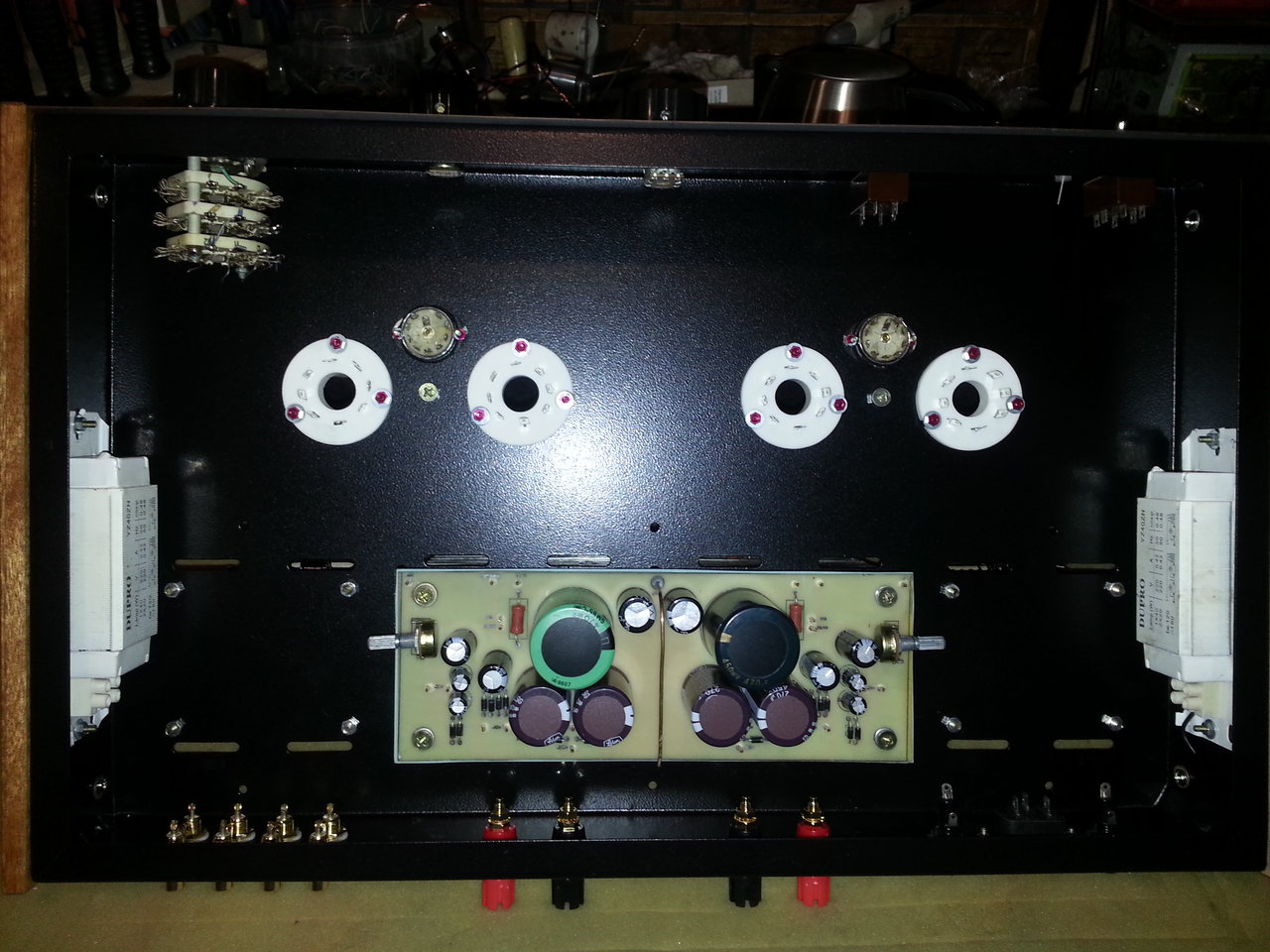

Вот кстати фото корпуса до сборкиИзображение
Андрей Валентинович

Аватара пользователя
Vlad.ai
Сообщения: 1439
Зарегистрирован: Чт апр 18, 2013 8:44 am
Откуда: EX8AI - Kyrgyzstan-Bishkek

фотографии наших готовых усилителей

Сообщение Vlad.ai » Чт ноя 28, 2019 5:55 am

Раз пошла такая пьянка - то давайте уровень напряженности поля частотой 50гц в ваших унч , какие антенны вы о чем чутьё УНЧ 0,7 в или у вас провода вх свиты с накальными или сетевыми . Смотрю спор начинает превращаться в аудиофелию и это становится фактом . Вкл унч и если воспроизводит фон -то с этим надо бороться ,а еще есть такое понятие как шум - шипение в колонках - возможно вы это слышите, а не фон -это совсем другое . Да Василич я не устраиваю пьянки не тот уже возвраст и живу я средней Азии тут другие обычаи и интересы людей . Да емкость в 30 пф по входу не принесет этих резонансов на НЧ - это не ВЧ - убеждены в обратном ну что же ваше право . Как сказал Василич для себя любимого будем строить как нравится - а остальные пусть довольствуются тем за что могут заплатить (выбор за ними ). :beer:
Владимир Иванович

Алексей Сергеевич
Сообщения: 6905
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Чт ноя 28, 2019 6:16 am

Вырос у нас холивар, на ровном месте.
Товарищи не будем засорять ветку, тут фотографии наших
достижений должны быть, а не измерения фона...... :)

Аватара пользователя
smoka303
Сообщения: 32
Зарегистрирован: Чт апр 14, 2016 5:37 pm
Откуда: Альметьевск, Татарстан

фотографии наших готовых усилителей

Сообщение smoka303 » Чт ноя 28, 2019 1:14 pm

Согласен. Холивар закрыт.
Владимир

Алексей Сергеевич
Сообщения: 6905
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Чт ноя 28, 2019 1:55 pm

Приветствую любителей ламповых усилителей!
Собрался Двойной моноблок на Гу50+6н2п
анодное на 400в эк.сетка 250в
без дрыгалок на этот раз, да простят меня радиобоги.....
Решил катушечник показать, собрал для этого новый усилитель :)



Аватара пользователя
SmartAvit
Сообщения: 510
Зарегистрирован: Пн мар 25, 2019 12:10 am
Откуда: Москва

фотографии наших готовых усилителей

Сообщение SmartAvit » Чт ноя 28, 2019 2:24 pm

Алексей Сергеевич,
Вы их как пирожки печете Как всегда гениально :good:
Несколько вопросов
1 пластинка под лампы, полированная нержавейка очень стильно, можно посмотреться этот узел без решетки интересно как закреплена пластина и панельки под лампы.
2 регулятор громкости линейный или показательный, мне показалось в средней части диапазона изменение громкости неинформативно.
3 какие винтовые зажимы используете для акустики?

Это не критика а попытка перенять опыт.
С уважением Владимир.

Алексей Сергеевич
Сообщения: 6905
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Чт ноя 28, 2019 2:33 pm

SmartAvit,
крепится накладка болтом

зажим такого типа, точно как у меня не нашел пока
https://ru.aliexpress.com/item/32851157 ... b201603_55

Потенциометр А 50к, в видео компрессор работает, динамику не понять из за этого...

Аватара пользователя
Radiomann
Сообщения: 7958
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

фотографии наших готовых усилителей

Сообщение Radiomann » Чт ноя 28, 2019 3:44 pm

Алексей Сергеевич писал(а):
Чт ноя 28, 2019 1:55 pm
Собрался Двойной моноблок на Гу50+6н2п
Отличная конструкция!

AND
Сообщения: 469
Зарегистрирован: Сб окт 24, 2015 2:24 pm
Откуда: Иваново

фотографии наших готовых усилителей

Сообщение AND » Чт ноя 28, 2019 6:18 pm

Алексей Сергеевич писал(а):
Чт ноя 28, 2019 6:16 am
Вырос у нас холивар, на ровном месте.
Товарищи не будем засорять ветку, тут фотографии наших
достижений должны быть, а не измерения фона...... :)
Дак я и выложил эти "измерения фона" чтобы прекратить эту пустую болтовню на двух страницах, а заодно развеять миф о жуткой необходимости лепить входные гнёзда на передней панели, рядом с регулятором громкости. Вот у вас смотрю в усилителе не коротенький такой путь сигнала от входных гнёзд до регулятора громкости. Да ещё наверно мимо дроселя питания целый жгут сигнальных проводов. Испытываете проблемы с фоном усилителя?
Андрей Валентинович
