фотографии наших готовых усилителей

Сообщение Вассилич » Вс дек 30, 2018 10:30 am

Алексей Сергеевич,
Они у вас на ткацкой фабрике стоят?
Все что будет завтра, после завтра, войдет в историю...
________________________
Сергей

Алексей Сергеевич
Сообщения: 5546
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

фотографии наших готовых усилителей

Сообщение Алексей Сергеевич » Вс дек 30, 2018 1:10 pm

Вассилич,
в моем кабинете, шагающая швейная машинка это,
ткацкие станки обычно огромные :)

Gulbariy
Сообщения: 665
Зарегистрирован: Вт июл 01, 2014 10:16 pm
Откуда: Санкт-Петербург

фотографии наших готовых усилителей

Сообщение Gulbariy » Вт янв 01, 2019 10:26 pm

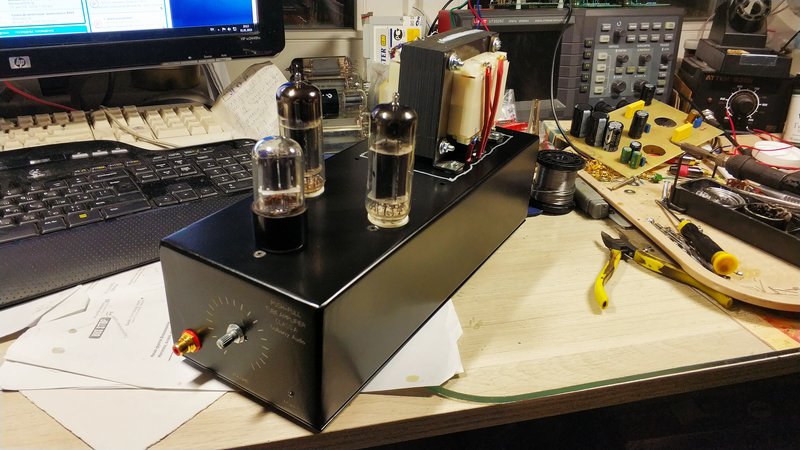

упаковал в ушной корпус РР на 6п41с, с трудом, но влезло... этакий моноблок
Сергей Борисович

Аватара пользователя
Abaraggi
Сообщения: 118
Зарегистрирован: Сб сен 29, 2018 12:12 pm
Откуда: Волжск

фотографии наших готовых усилителей

Сообщение Abaraggi » Вт янв 01, 2019 10:47 pm

Gulbariy, с Новым Годом! А этот корпус ушника у Вас самодельный? Вернее, если самодельный, как вы делали такие надписи?
С уважением, Владимир.
Когда мудрец занимается незначительным делом, то начинает им тяготиться и невольно тянется к вину(с)

Аватара пользователя
Gnat
Сообщения: 13651
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

фотографии наших готовых усилителей

Сообщение Gnat » Ср янв 02, 2019 8:13 am

Владимир,здесь у нас тема есть. viewtopic.php?f=56&t=3041
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Gulbariy
Сообщения: 665
Зарегистрирован: Вт июл 01, 2014 10:16 pm
Откуда: Санкт-Петербург

фотографии наших готовых усилителей

Сообщение Gulbariy » Ср янв 02, 2019 11:39 am

Abaraggi писал(а):
Вт янв 01, 2019 10:47 pm
этот корпус ушника
этот корпус остатки роскоши от Константина, купил когда то несколько штук у него, надписи лазерная гравировка по порошковой краске
Сергей Борисович

Аватара пользователя
SegDan
Сообщения: 319
Зарегистрирован: Вт авг 16, 2016 11:47 pm
Откуда: Псковская область, г.Невель

фотографии наших готовых усилителей

Сообщение SegDan » Ср янв 16, 2019 10:51 pm

Здравствуйте, уважаемые форумчане!
Собрал двухтакт на КТ 150, драйвер 6Н9С. Корпус разделен стальной перегородкой на две половины.
Старался максимально разделить каналы, даже земляная шина для каждого канала своя.
Питание, конечно, тоже разделено. Анод получился 440 вольт через удвоитель, ток пока выставил по 125мА, вторая сетка 250 вольт от отдельной обмотки через дроссель. У каждой выходной лампы своя накальная обмотка с искусственной средней точкой (200 Ом 2 вт на землю). Накалы 6н9с запитаны постоянкой.
Все трансформаторы и дроссели – Тверские ТОРЕЛ(ждал долго, почти два с половиной месяца). ТВЗ на 200Вт.
Схема наша.
Сергей. Улыбаться нужно всегда - кому-то искренне, а кому-то назло.

Аватара пользователя
SegDan
Сообщения: 319
Зарегистрирован: Вт авг 16, 2016 11:47 pm
Откуда: Псковская область, г.Невель

фотографии наших готовых усилителей

Сообщение SegDan » Ср янв 16, 2019 11:01 pm

Корпус делал и красил сам, поэтому изъяны, конечно же, есть.
Делалось всё уже зимой, так как летом времени на всё не хватает.
Предварительно настроил, но не до конца. Через месяц-другой попробую добавить ток и настроить его окончательно, но уже и в таком состоянии звучит замечательно(субъективно...)
Сергей. Улыбаться нужно всегда - кому-то искренне, а кому-то назло.

Аватара пользователя
Pionka
Сообщения: 71
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Ср мар 06, 2019 10:09 am

Закончил двухтакт 6н9с и 6п41с , двойное моно ,( собирал долго и аккуратно-два месяца), самодельный корпус из стали 2 мм , покрасил краской из баллончика в три слоя, трансформаторы ТОРэл ТВЗ-80 и ТС-90 , дроссели от ЛДС, деревянное основание от швейной машинки ("Госшвеймашинка" 1929 год) в очень хорошем состоянии (90 лет!). Получился вот такой "монстрик". Чтобы все детальки уместить в габариты деревянного основания пришлось "покумекать"! После пары недель - настрою окончательно. Подстроечники заменю на постоянные.
С Уважением , Андрей Александрович pionkapionka@mail.ru
Сделано по материалам нашего форума, на радость людям - себе в удовольствие:
Ламповых двухтактов - 4 шт, фонокорректоров - 24 шт,групповых излучателей - 3 шт , акустика различного типа - 1 шт.

Аватара пользователя
SegDan
Сообщения: 319
Зарегистрирован: Вт авг 16, 2016 11:47 pm
Откуда: Псковская область, г.Невель

фотографии наших готовых усилителей

Сообщение SegDan » Ср мар 06, 2019 10:51 am

Оригинально!
А зачем электролиты на входе?
Сергей. Улыбаться нужно всегда - кому-то искренне, а кому-то назло.

Аватара пользователя
kurgan00
Сообщения: 588
Зарегистрирован: Ср май 04, 2016 3:10 pm
Откуда: Краснодарский край, г. Славянск-на-Кубани --- Марианские острова, Гарапан, о. Сайпан

фотографии наших готовых усилителей

Сообщение kurgan00 » Ср мар 06, 2019 12:00 pm

Pionka писал(а):
Ср мар 06, 2019 10:09 am
("Госшвеймашинка" 1929 год) в очень хорошем состоянии (90 лет!)
:D Обожаю такие решения :good: Андрей, все Ваши конструкции - просто наслаждение рассматривать)
Я свой корректор паял по Вашим фото) Спасибо!
Андрей Вениаминович, сделан в СССР

Аватара пользователя
Pionka
Сообщения: 71
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Ср мар 06, 2019 1:12 pm

SegDan писал(а):
Ср мар 06, 2019 10:51 am
Оригинально!
А зачем электролиты на входе?
Иногда с источника сигнала идёт небольшая постоянка и когда регулируешь громкость появляются шорохи .Установил электролиты и шорохи пропали. Ёмкость 2,2 мкф.
С Уважением , Андрей Александрович pionkapionka@mail.ru
Сделано по материалам нашего форума, на радость людям - себе в удовольствие:
Ламповых двухтактов - 4 шт, фонокорректоров - 24 шт,групповых излучателей - 3 шт , акустика различного типа - 1 шт.

Аватара пользователя
artemtvdps
Сообщения: 1075
Зарегистрирован: Вс мар 12, 2017 12:10 pm
Откуда: Тверь

фотографии наших готовых усилителей

Сообщение artemtvdps » Ср мар 06, 2019 1:20 pm

Pionka писал(а):
Ср мар 06, 2019 1:12 pm
Установил электролиты
Может быть лучше бы было поставить неполярные кондёры?
Артём Сергеевич

Аватара пользователя
Pionka
Сообщения: 71
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Ср мар 06, 2019 1:28 pm

Пробовал и те и другие - АЧХ одинаковая.
С Уважением , Андрей Александрович pionkapionka@mail.ru
Сделано по материалам нашего форума, на радость людям - себе в удовольствие:
Ламповых двухтактов - 4 шт, фонокорректоров - 24 шт,групповых излучателей - 3 шт , акустика различного типа - 1 шт.

Аватара пользователя
Radiomann
Сообщения: 7043
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

фотографии наших готовых усилителей

Сообщение Radiomann » Ср мар 06, 2019 7:58 pm

Ребята, а ничего что тема здесь о фотографиях, фотографиях готовых законченных проектов?

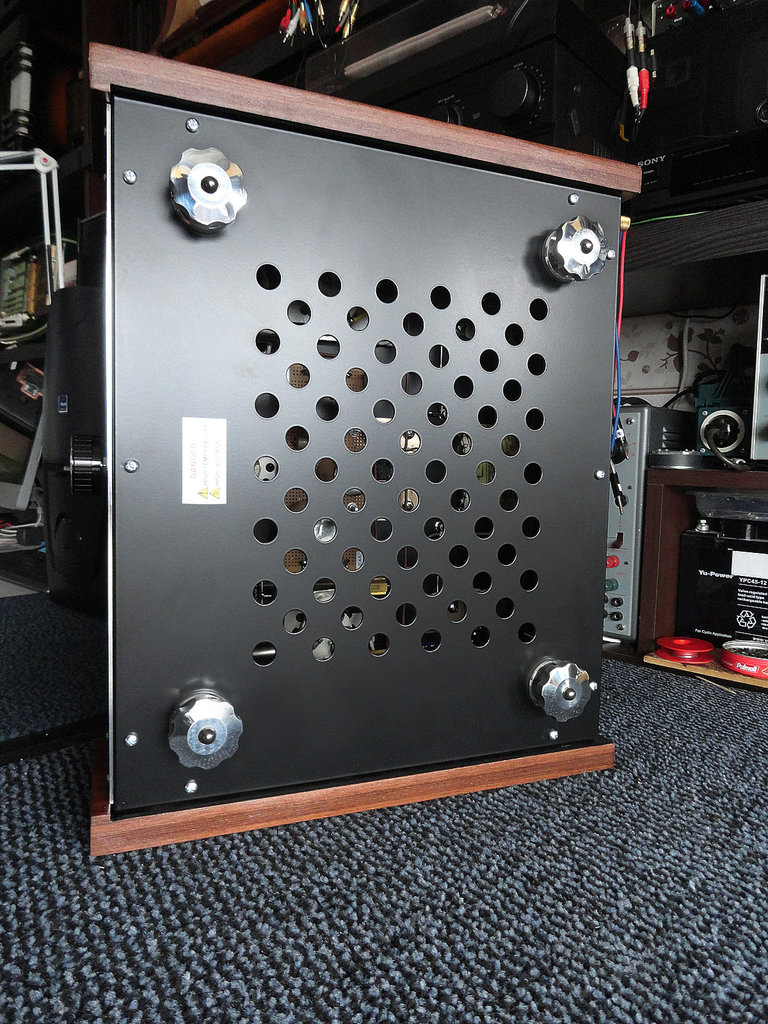

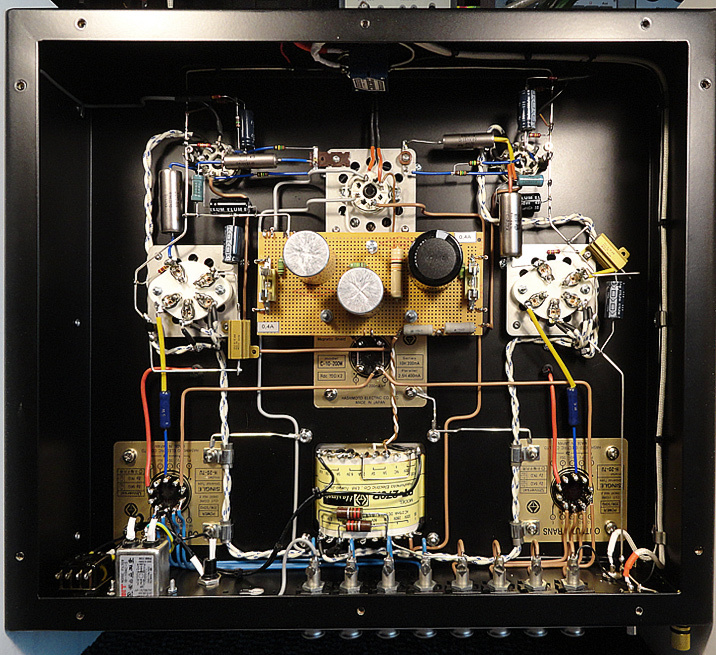

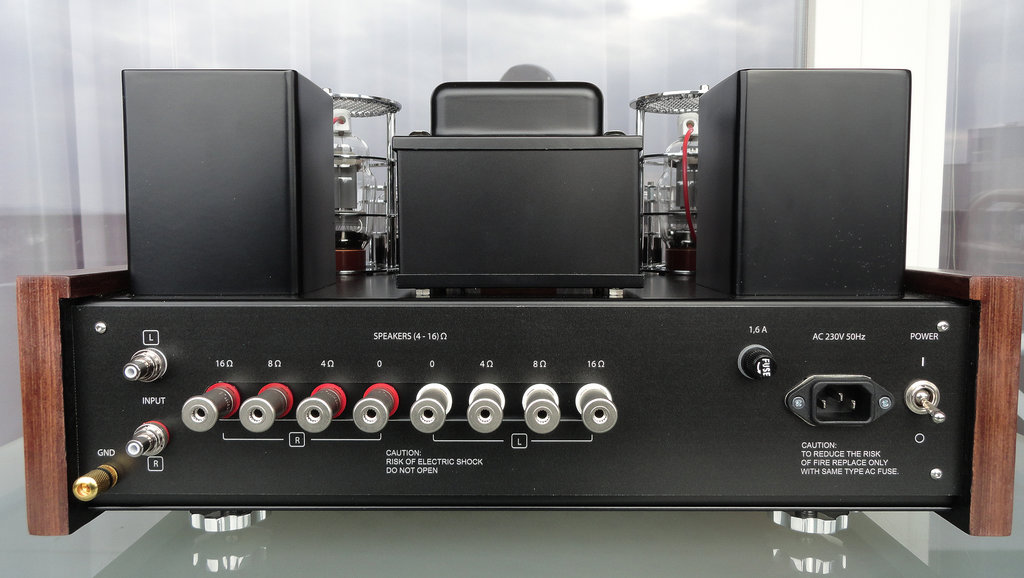

Чтобы тему немного направить в нужное русло, поставлю пару своих фотографий:




















Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
