фотографии наших готовых усилителей

Сообщение corchev » Пт май 24, 2019 8:08 pm

Характеристики на фото Шмелёва. ИВЛ настроен "0" дб - 1вт выходной мощности. Практически не дергается, если дать 1вт разговаривать уже тяжело. Светодиодный на модуле фм показывает частоту станции.
Дорогу осилит идущий. Когда-то нарекли Владимиром, с тем и живу.

Аватара пользователя
МИХАЛЫЧЬ
Сообщения: 329
Зарегистрирован: Ср фев 28, 2018 4:50 pm
Откуда: г.Екатеринбург

фотографии наших готовых усилителей

Сообщение МИХАЛЫЧЬ » Сб май 25, 2019 2:12 pm

corchev писал(а):
Пт май 24, 2019 5:42 pm
6П3С-Е 71г.в.
16 ом один ватт
16 ом четыре ватта. Второй канал почти такой же.
Может, я что-то не понял? на первом небрежном фото 3вх3в=9в2 Делим на 16 Ом получаем 0,56 вт. А не 1 вт заявленные. На втором фото
6,23х6,23/16=2,4 вт. А не 4вт заявленные.
Конечно, лучше бы нормальные скрины выкладывать, а не небрежные (наплевательские) фотки.
С уважением, Сергей Михайлович, можно просто Сергей.

Аватара пользователя
corchev
Сообщения: 176
Зарегистрирован: Вт янв 13, 2015 12:25 am
Откуда: Питер-Крым

фотографии наших готовых усилителей

Сообщение corchev » Сб май 25, 2019 8:58 pm

на вольтметр не нало смотреть - он не калиброван. контроль вольтметром на выходных клеммах. выход 4в и7.8в
Дорогу осилит идущий. Когда-то нарекли Владимиром, с тем и живу.

Аватара пользователя
corchev
Сообщения: 176
Зарегистрирован: Вт янв 13, 2015 12:25 am
Откуда: Питер-Крым

фотографии наших готовых усилителей

Сообщение corchev » Сб май 25, 2019 9:00 pm

ммхалыч, что смог то и выложил.
Дорогу осилит идущий. Когда-то нарекли Владимиром, с тем и живу.

Аватара пользователя
corchev
Сообщения: 176
Зарегистрирован: Вт янв 13, 2015 12:25 am
Откуда: Питер-Крым

фотографии наших готовых усилителей

Сообщение corchev » Вс май 26, 2019 12:00 pm

Вчера в темноте увидел что лампы сияют голубым. Одна так совсем ярко. Вакуум не совсем вакуум оказывается со временем.

Этот канал тяжелее настраивался.
Дорогу осилит идущий. Когда-то нарекли Владимиром, с тем и живу.

Аватара пользователя
Abaraggi
Сообщения: 154
Зарегистрирован: Сб сен 29, 2018 12:12 pm
Откуда: Волжск

фотографии наших готовых усилителей

Сообщение Abaraggi » Вс май 26, 2019 12:16 pm

corchev писал(а):
Вс май 26, 2019 12:00 pm
Вчера в темноте увидел что лампы сияют голубым.
На Г-807 пробовал как-то давно двухтактный усилитель. Тоже такое же свечение было в баллонах. Но не беспокоился, так как работало, играло и токи были в норме))
С уважением, Владимир.
Когда мудрец занимается незначительным делом, то начинает им тяготиться и невольно тянется к вину(с)

Alexander_44
Сообщения: 526
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

фотографии наших готовых усилителей

Сообщение Alexander_44 » Пн май 27, 2019 12:26 am

Доброго времени!
Решил показать, что получилось.
Искажения могли бы быть и поменьше, но нету у меня мешка ламп, особо не подбирались.
Все три трансформатора на торах, мотал сам. ТАН на железе от стабилизатора "Украина".
Для ТВЗ сердечники заказывал, точно уже и не помню :) , вроде в Твери.
Дросселя от ЛДС на каждый канал свой.
Под колпаком кулер с возможностью отключения, для облегчения жизни ТАН. Хотя и не обязательно - 3-4 часа проработает и без него.






Ну монтаж, не классический правда :pardon:

Александр

Alexander_44
Сообщения: 526
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

фотографии наших готовых усилителей

Сообщение Alexander_44 » Пт май 31, 2019 10:18 pm

Добавлю. Вот тут в действии :)
https://ru.inettools.net/upload/jEN5OVl ... /00001.mp4

Если честно, других ламповых не слышал (((
Может что не так?
Снимал на фотоаппарат, интернетрадио с компа. Акустика простенькая - там по два 4ГД35, если не ошибаюсь. 8Ом
Громкость на видео почти не меняется при повороте ручки, на самом деле меняется очень. Видимо фотоаппарат ограничивает.
Фотоаппарат выдает файлы с разрешением MTS. Тут еще конвертация MTS-MP4
Александр

Аватара пользователя
воробей
Сообщения: 872
Зарегистрирован: Ср янв 03, 2018 9:54 pm
Откуда: Луганск

фотографии наших готовых усилителей

Сообщение воробей » Пт май 31, 2019 11:08 pm

Alexander_44 писал(а):
Пт май 31, 2019 10:18 pm
Акустика простенькая - там по два 4ГД35
Правильная акустика. Очень музыкальная, хоть и минималистическая :good:
С уважением, Алексей.

Аватара пользователя
Pionka
Сообщения: 89
Зарегистрирован: Чт июн 08, 2017 9:18 pm
Откуда: Рязань

фотографии наших готовых усилителей

Сообщение Pionka » Вт июн 11, 2019 12:08 pm

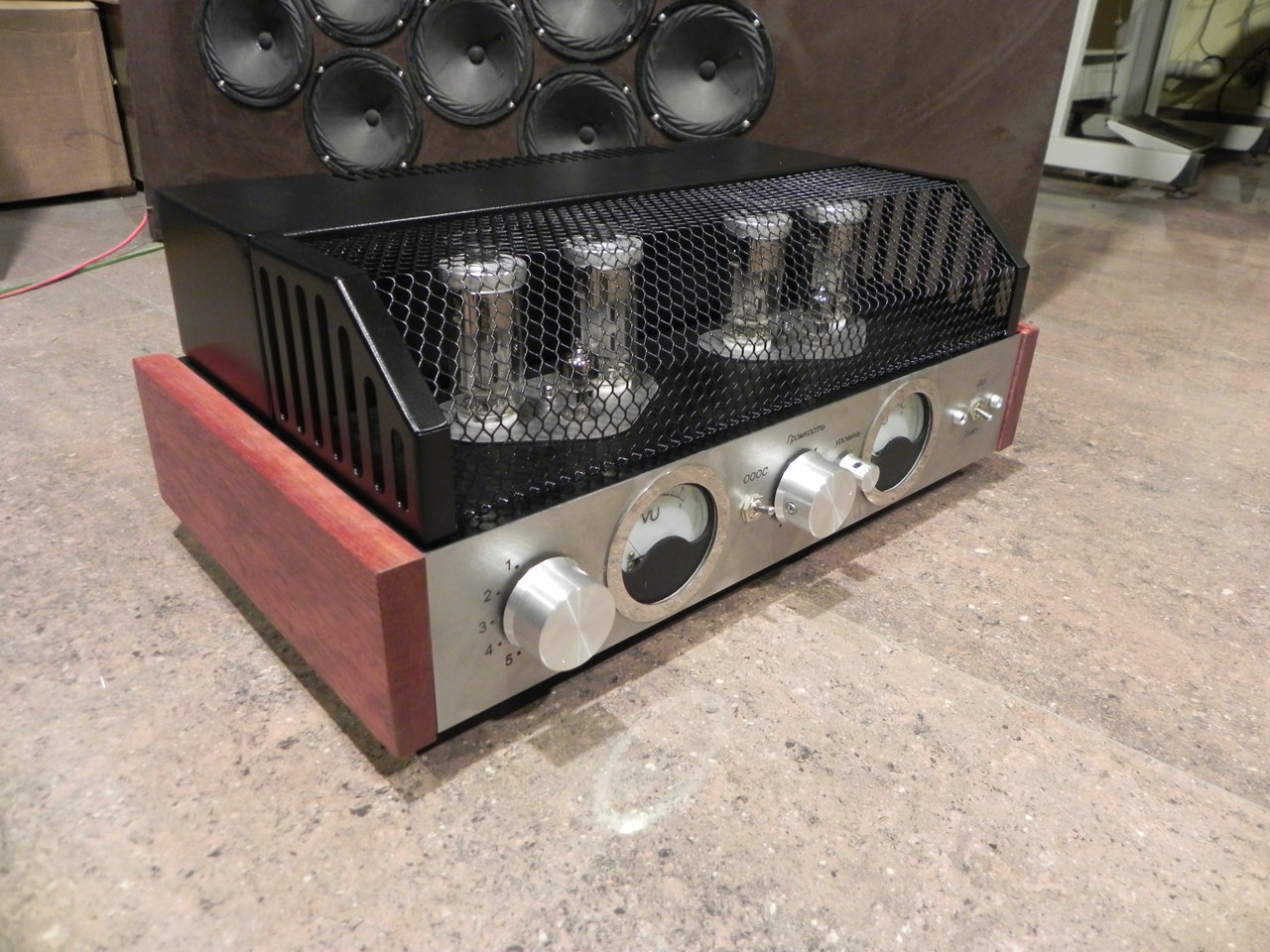

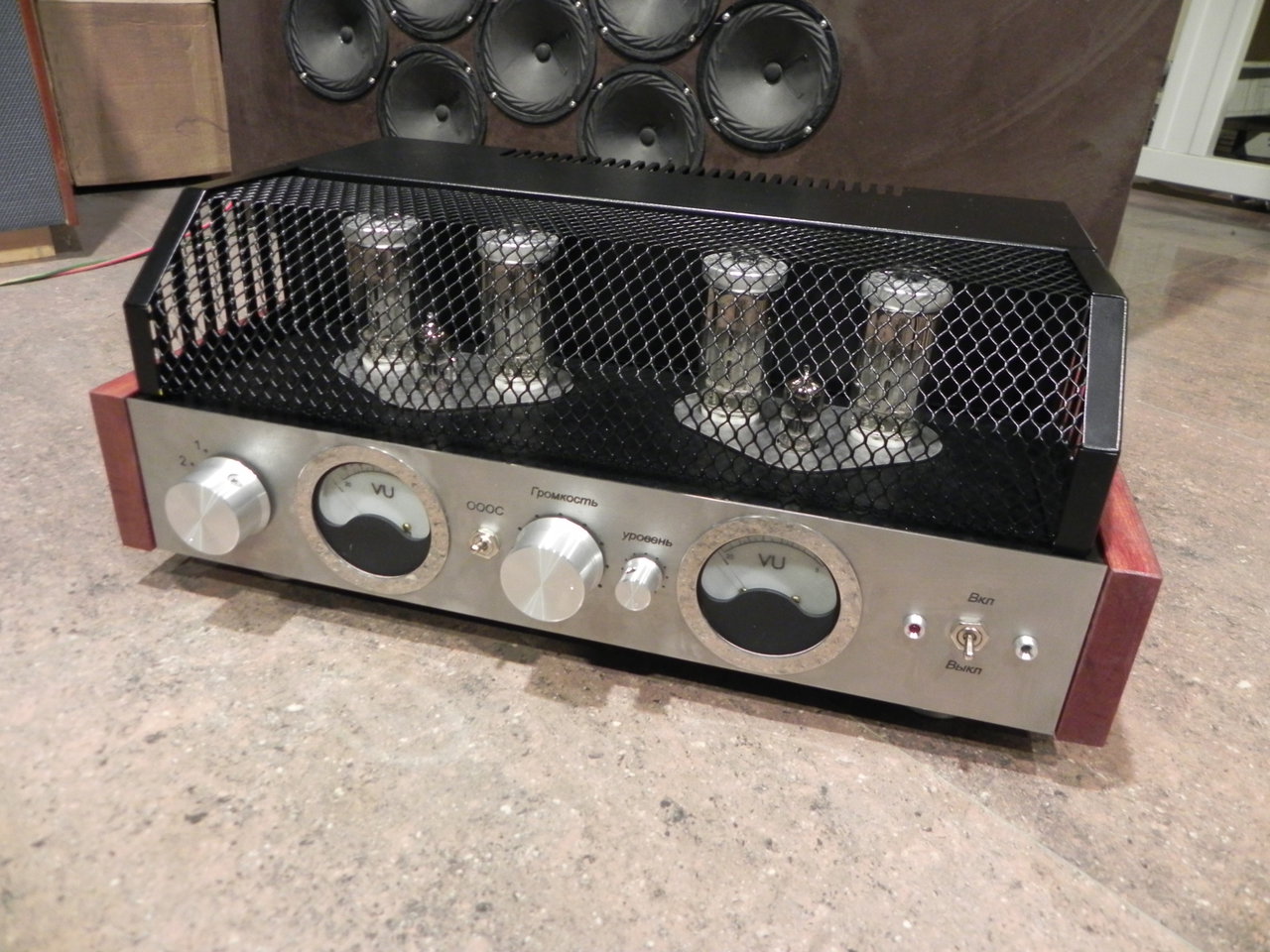

Собрал и настроил двухтакт на 6н9с-6п41с. Лампы подобраны в пары. Двойное моно. Дроссели др-5-0,15 Торэл, ТС-90 , ТВЗ-80 симметричный (65-1320-1320-33-33) , первички по 43 Ома. Дополнительная обмотка - 23 витка. Корпус - самодельный, покрыт порошковым полимером ( цена вопроса - 300₽).Размер 300х270х180. Сразу сделал "аквариум" для защиты ламп от пыли , когда усилитель не используется."Прогрев" ламп две недели на токе 30 мА. После -> Анодный ток - 65 мА. ООС -> минус 8 Дб. Вход сделал снизу. Нагрузка - 4 Ом. При 5,8 Вт - КНИ - 0,067, ИМД - 0,064 (делитель 1:10) . Чувствительность - 0,7 В. Выходная мощность 27 Вт (КНИ 7%) (делитель 1:20). До этого собирал на несимметричном ТВЗ-80 и с дросселями от ЛДС ( + 680мкф/400В после дросселя) - разница в характеристиках двух усилителей - сотые процента.
Вывод : при тщательной настройке можно получить отличные показатели на симметричном и не симметричном ТВЗ.

С Уважением , Андрей Александрович pionkapionka@mail.ru
Сделано по материалам нашего форума - на радость людям - себе в удовольствие:
ЛУНЧ PP - 5 шт, ФК - 24 шт,ГИ - 4 шт , акустика различного типа - 1 шт, интернет-радио -1 шт.
