ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Микрик » Пн ноя 05, 2018 10:19 am

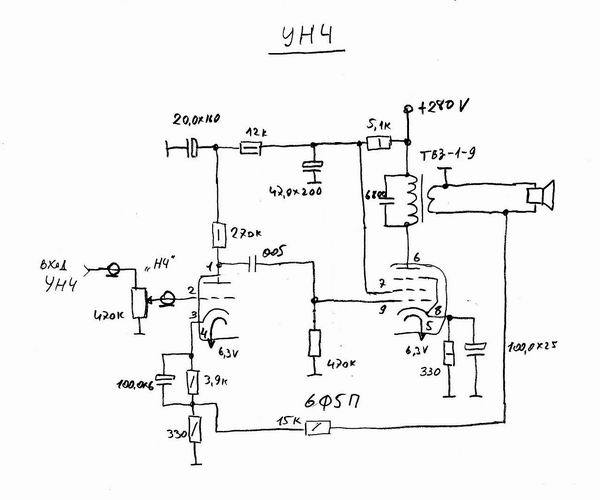

Проще вот так...Изображение
Меньше деталек...
Василий В.
Никогда не беспокой другого тем, что ты можешь сделать сам.

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Пн ноя 05, 2018 10:39 am

Сергей Григорьевич писал(а):
Пн ноя 05, 2018 9:51 am
Попалась интересная схемка имеет ли она право на жизнь.
Любые схемы имеют право на жизнь,но эти схемы ни какого отношения не имеют к качественному воспроизведению звука , не шарься ни где,всё что нужно , здесь есть в теме на первой странице. Эти две схемы,усилители для радиоприёмника,на сдвоенной лампе с общим катодом,поэтому режим триода и пентода не выставить оптимальный ни как,для триода маленький ток нужен в первом каскаде,для пентода большой ток нужен,а катодный резистор один.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
ДедФеном
Сообщения: 254
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение ДедФеном » Пн ноя 05, 2018 11:59 am

Сергей Григорьевич писал(а):
Пн ноя 05, 2018 9:51 am
Ув. Юрий Васильевич. Попалась интересная схемка имеет ли она право на жизнь. Если да то прошу комментариев.

А ECL-11 продайте мне :)

(или UCL , VCL что у вас там).
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

Alexander_44
Сообщения: 393
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Alexander_44 » Пн ноя 05, 2018 4:10 pm

Gnat писал(а):
Чт сен 27, 2018 7:27 am
Нормально стабилитрон и последовательно со стабилитроном 200ом и электролит с сетки на массу 20мкфх350в.
В этой схеме тоже резистор надо? Что он дает? С током стабилизации связано?

Александр

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Пн ноя 05, 2018 5:33 pm

Тоже резистор желателен 200ом он от пробоя защитит стабилитрон в момент включения УНЧ когда электролит разряжен на экранной сетке который стоит.. Здесь стабилитрон не в качестве стабилизатора используется,а в качестве элемента на котором падает излишнее напряжение на экранную сетку подаваемое с анодной шины.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
KIVIn
Сообщения: 421
Зарегистрирован: Ср янв 08, 2014 12:27 am
Откуда: Odessa

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение KIVIn » Вс ноя 11, 2018 2:36 pm

Добил однотакт в корпусе 360 мм, на одном этапе было непонятно кто кого: я его или он меня.
В целом, результатом остался очень доволен, этот дохлик легко качнул мои ГИ 2х24 5ГДШ.
6П3С в триоде, есть выход под наушники низкоомные с переключением глубины ОООС, поэтому можно отнести усилитель и к ушным.
Изображение Изображение Изображение
Владимир

Serg
Сообщения: 57
Зарегистрирован: Вт май 31, 2016 12:16 am
Откуда: Москва
Контактная информация:

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Serg » Пн ноя 12, 2018 10:13 am

Очень качественный вид...Подскажите, а что за деталь с маркировкой 8 ом...
Савеличь , ясный перичь .

Аватара пользователя
Abaraggi
Сообщения: 45
Зарегистрирован: Сб сен 29, 2018 12:12 pm
Откуда: Волжск

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Abaraggi » Пн ноя 12, 2018 10:26 am

Очень эффектная конструкция :good:
Serg писал(а):
Пн ноя 12, 2018 10:13 am
Подскажите, а что за деталь с маркировкой 8 ом...
Тоже заинтересовал этот вопрос))
С уважением, Владимир.
Когда мудрец занимается незначительным делом, то начинает им тяготиться и невольно тянется к вину(с)

Аватара пользователя
Radiomann
Сообщения: 6624
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Radiomann » Пн ноя 12, 2018 2:42 pm

KIVIn писал(а):
Вс ноя 11, 2018 2:36 pm
этот дохлик легко качнул мои ГИ 2х24 5ГДШ
Хотелось бы более грамотной оценки технических характеристик усилителя.
Вы извините за возможную резкость, но вышеприведённая оценка усилителя,
больше подходит разве что для аудиофилов.
Есть какие либо замеры?
Хотелось бы их увидеть.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes
https://photos.google.com/collections

Аватара пользователя
Epolett
Сообщения: 190
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Epolett » Пн ноя 12, 2018 3:08 pm

Принцип компоновки деталей повернут против шерсти правил описанных Gnatом.
Может поэтому и был фактор "было непонятно кто кого: я его или он меня".
Но внешне изделие выглядит классно, хороша идея с кожухом для ламп и выполнена качественно.

Alexander_44
Сообщения: 393
Зарегистрирован: Вс ноя 20, 2016 7:45 pm
Откуда: Кострома

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Alexander_44 » Пн ноя 12, 2018 3:27 pm

Против шерсти, зато так разъемы входные на заднюю панель можно. От разъемов до драйверов близко.
Александр

Аватара пользователя
ANATOL
Сообщения: 5506
Зарегистрирован: Пт мар 01, 2013 10:22 am
Откуда: Abinsk

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение ANATOL » Пн ноя 12, 2018 3:54 pm

Epolett писал(а):
Пн ноя 12, 2018 3:08 pm
Принцип компоновки деталей повернут против шерсти правил описанных Gnatом.
Может поэтому и был фактор "было непонятно кто кого: я его или он меня".
В целом всё смотрится аккуратно и симпатично.,если ещё звук хороший...так просто-КЛАСС!
РГ расположен за километр от входных ламп-это не есть хорошо,фон трудно побороть....

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Пн ноя 12, 2018 3:58 pm

ANATOL писал(а):
Пн ноя 12, 2018 3:54 pm
РГ расположен за километр от входных ламп-это не есть хорошо,фон трудно побороть
У него РГ возле лампы первой,там и гнёзда входные. Удлинитель стоит на оси РГ и переключателя входов.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
МИХАЛЫЧЬ
Сообщения: 183
Зарегистрирован: Ср фев 28, 2018 4:50 pm
Откуда: г.Екатеринбург

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение МИХАЛЫЧЬ » Пн ноя 12, 2018 6:49 pm

Владимир уже не первый усилитель представляет, и все красивые (на зависть). Хорошо, если бы еще краткую характеристику, скрины не обязательно, просто величины в столбик. Возможно, и изюминка какая в схеме есть . Недаром для однотактника большой объём корпуса.
С уважением, Сергей Михайлович, можно просто Сергей.

Николай Земляков
Сообщения: 240
Зарегистрирован: Ср июн 10, 2015 2:44 pm
Откуда: Россия Екатеринбург

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Николай Земляков » Пн ноя 12, 2018 6:58 pm

Gnat писал(а):
Пн ноя 12, 2018 3:58 pm
ANATOL писал(а):
Пн ноя 12, 2018 3:54 pm
РГ расположен за километр от входных ламп-это не есть хорошо,фон трудно побороть
У него РГ возле лампы первой,там и гнёзда входные. Удлинитель стоит на оси РГ и переключателя входов.

KIVIn говорил что у него селекторы и РГ на бистабильных реле.
