ОДНОТАКТНЫЕ ламповые усилители.

Сообщение воробей » Пн авг 06, 2018 6:41 pm

Юрий Васильевич, Спасибо за Ваше долготерпение. Пропустил я то обсуждение. Настолько всего много как для начинающего, что всего и не упомнишь. И первые страницы читаю вдумчиво и тезисно конспектирую, и стараюсь меньше спрашивать а больше выискивать ответы уже в написанном. Но вот тут не удержался, настолько было всё рядом...
Спасибо еще раз.
С уважением, Алексей.

Аватара пользователя
vitalukalo
Сообщения: 57
Зарегистрирован: Сб янв 06, 2018 7:42 pm
Откуда: Ростов-на-Дону

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение vitalukalo » Пн авг 06, 2018 7:06 pm

Спасибо всем. Действительно поменял схему и все работает и с моими твк (3400 первичка, 150 вторичка). Правда не измерял и не настраивал пока и.. слишком уж как-то просто все выходит :OO: ... не пойму в чем подвох...
И да... у меня в колонках фильтр вот такой
как узнать где плюс где минус?
Виталий...

Аватара пользователя
Сергей Васильевич
Сообщения: 272
Зарегистрирован: Ср янв 20, 2016 8:11 pm
Откуда: Серпухов

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Сергей Васильевич » Пн авг 06, 2018 8:41 pm

vitalukalo писал(а):
Пн авг 06, 2018 7:06 pm
Спасибо всем. Действительно поменял схему и все работает и с моими твк (3400 первичка, 150 вторичка). Правда не измерял и не настраивал пока и.. слишком уж как-то просто все выходит :OO: ... не пойму в чем подвох...
И да... у меня в колонках фильтр вот такой
как узнать где плюс где минус?
Подай на вход колонки постоянное напряжение, 3-4 вольта.Если диффузор выталкивается, то плюс батарейки совпадает с плюсом акустики.Если втягивается, то под плюсом батарейки минус акустики...

Аватара пользователя
vitalukalo
Сообщения: 57
Зарегистрирован: Сб янв 06, 2018 7:42 pm
Откуда: Ростов-на-Дону

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение vitalukalo » Пн авг 06, 2018 9:03 pm

Подай на вход колонки постоянное напряжение, 3-4 вольта.Если диффузор выталкивается, то плюс батарейки совпадает с плюсом акустики.Если втягивается, то под плюсом батарейки минус акустики...
Спасибо.
Виталий...

Бакалавр
Сообщения: 247
Зарегистрирован: Сб июл 18, 2015 4:25 pm
Откуда: Белгород-Днестровский

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Бакалавр » Вт авг 07, 2018 8:40 am

vitalukalo писал(а):
Пн авг 06, 2018 9:03 pm
Подай на вход колонки постоянное напряжение, 3-4 вольта.Если диффузор выталкивается, то плюс батарейки совпадает с плюсом акустики.Если втягивается, то под плюсом батарейки минус акустики...
Спасибо.
Ставишь колонки вплотную друг к другу и включаешь музыку. Если звук противный и мало басов, значит расфазированы. Переполюсовывешь одну колонку и добиваешся хорошего звука. Метишь концы. А где конкретно плюс и минус не важно.
Александр

Аватара пользователя
tabolinsasha
Сообщения: 35
Зарегистрирован: Вт авг 07, 2018 6:30 pm
Откуда: Харьков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение tabolinsasha » Пн сен 10, 2018 11:04 am

Подскажите, под какое напряжение питания лучше делать для усилителя однотактного на 6Н9С + 6П7С на трансформаторах ТВЗ 1-9? можно ли взять стандартный 150Вт 220В/0-145В х 0,7А, 6,5Вх0,8А, 6,5Вх4,8А, 25Вх0,1А, +шайба - 125х55мм. Либо же лучше заказать с дополнительным выводом анодной обмотки например на 135В. чтобы получить универсальный трансформатор и если не понравится однотакт переделать его в двухтактный. пробовать различные лампы от el34, kt88.

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Пн сен 10, 2018 3:17 pm

Можно применить стандартный ТП 90 Торэл. Всё будет прекрасно! Зачем тут нужен 150 ватт трансформатор на дохлик однотакт.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
tabolinsasha
Сообщения: 35
Зарегистрирован: Вт авг 07, 2018 6:30 pm
Откуда: Харьков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение tabolinsasha » Пт сен 14, 2018 10:57 am

C
Gnat писал(а):
Пн сен 10, 2018 3:17 pm
Можно применить стандартный ТП 90 Торэл. Всё будет прекрасно! Зачем тут нужен 150 ватт трансформатор на дохлик однотакт.
[/quote
Спасибо. заказал в Торнадо. буду делать на нем.

Аватара пользователя
tabolinsasha
Сообщения: 35
Зарегистрирован: Вт авг 07, 2018 6:30 pm
Откуда: Харьков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение tabolinsasha » Вт сен 25, 2018 11:18 am

Юрий Васильевич, подскажите есть по схеме вопросы. не все еще уложилось в голове хоть, и прочитал записную книжку.
На первой странице схема на сдвоенном драйвере 6Н9С с малыми КНИ и ИМД.
1) Если применять в выходном каскаде 6П7С и ТВЗ 1-9 не перемотанный., то резистор R10 1 Ом с катода на землю нужно увеличивать как в других схемах чтобы получить 50 - 60 мА ток?
2) нужно ли ставить конденсатор параллельно?
3) подключение второй сетки так как на схеме делать? и какое там должно быть напряжение для данной схемы и лампы?
4) или лучше сразу доматывать трансформатор ТВЗ 1-9 согласно рекомендациям из записной книжки?
5) и по конструктиву вопрос, если делать деревянный корпус, можно ли использовать фольгированный стеклотекстолит как для плат для экранировки?

Аватара пользователя
lepic
Сообщения: 2481
Зарегистрирован: Чт дек 19, 2013 8:40 am
Откуда: г.Днепропетровск

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение lepic » Вт сен 25, 2018 11:51 am

не нужно применять в паре твз-1-9 и 6п7
я живу так как вы стесняетесь!
(Алексей Алексеевич)

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Вт сен 25, 2018 12:46 pm

Вначале сделайте вот такой с АВТОМАТИЧЕСКИМ смещением. Смещение (ток выходной лампы)задаётся катодным резистором. Больше номинал резистора - меньше ток через лампу. Когда поймёте как работает схема,тогда переделаете на схему с фиксированным смещением,которую вы хотели делать. Анодное напряжение в пределах 300-370 вольт применяйте.Поставьте ТВЗ1-9 для начала,а потом уж будете улучшать,мотать ТВЗ увеличивать размер ТВЗю

Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
tabolinsasha
Сообщения: 35
Зарегистрирован: Вт авг 07, 2018 6:30 pm
Откуда: Харьков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение tabolinsasha » Ср сен 26, 2018 10:44 am

Gnat писал(а):
Вт сен 25, 2018 12:46 pm
Вначале сделайте вот такой с АВТОМАТИЧЕСКИМ смещением.

Спасибо буду делать.

Serg
Сообщения: 57
Зарегистрирован: Вт май 31, 2016 12:16 am
Откуда: Москва
Контактная информация:

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Serg » Ср сен 26, 2018 10:45 pm

Здравствуйте Всем. Вопрос
по схеме постом выше. Замена 6п3с на 6п41с при анодном 290-300....На вторую сетку стабилитроном минус 100 в. Нормально?
Савеличь , ясный перичь .

Аватара пользователя
Gnat
Сообщения: 12684
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Gnat » Чт сен 27, 2018 7:27 am

Нормально стабилитрон и последовательно со стабилитроном 200ом и электролит с сетки на массу 20мкфх350в.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Сергей Григорьевич
Сообщения: 218
Зарегистрирован: Вт янв 09, 2018 8:17 pm
Откуда: Киев

ОДНОТАКТНЫЕ ламповые усилители.

Сообщение Сергей Григорьевич » Пн ноя 05, 2018 9:51 am

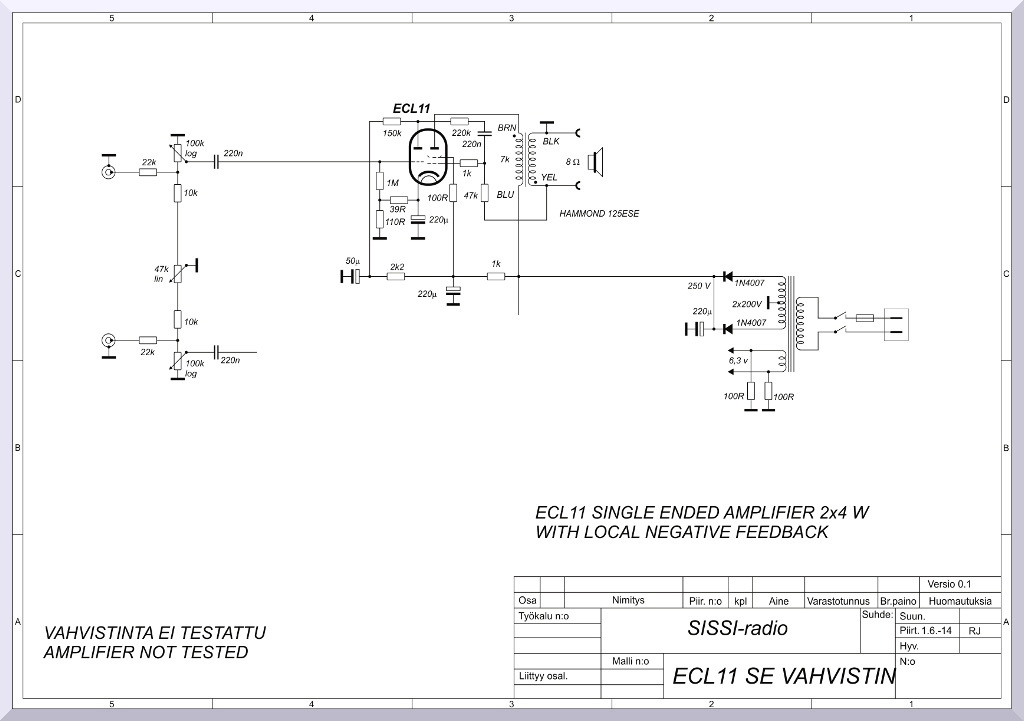

Ув. Юрий Васильевич. Попалась интересная схемка имеет ли она право на жизнь. Если да то прошу комментариев.Изображение
И еще одну схему включения.
