Трансформаторы лампового УНЧ

Сообщение MOT » Вс авг 16, 2020 1:55 pm

МИХАЛЫЧЬ писал(а):
Вс авг 16, 2020 1:45 pm
Для двухтакта обычно сначала вторичка, затем половина первички, снова половина первички, затем вторичка
Сергей Михайлович, почему именно так? На что повлияет? Я для проекта на ГМ-70, по совету Юрия Васильевича, сначала полупервички мотал на каждой катушке (транс донор ТС-270-1).
С уважением, Виктор Евгеньевич
Accept Corp.

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Вс авг 16, 2020 2:08 pm

Alex7 писал(а):
Вс авг 16, 2020 12:58 pm
Что то не так сделал?
Нельзя делать большое секционирование,нельзя делать большую ёмкость между выводом первички и вторичой.. На аноды ламп подключи выводы не контачащие со вторичкой. То есть начало намотки первички.

Юрий Васильевич

Аватара пользователя
МИХАЛЫЧЬ
Сообщения: 1428
Зарегистрирован: Ср фев 28, 2018 4:50 pm
Откуда: г.Екатеринбург

Трансформаторы лампового УНЧ

Сообщение МИХАЛЫЧЬ » Вс авг 16, 2020 2:10 pm

MOT писал(а):
Вс авг 16, 2020 1:55 pm
на каждой катушке (транс донор ТС-270-1).
Так речь идёт об однокатушечном трансформаторе, и на одной катушке так советовал Василич, и я так мотал.
С уважением, Сергей Михайлович, можно просто Сергей.

Аватара пользователя
Alex7
Сообщения: 595
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск Восточная Сибирь

Трансформаторы лампового УНЧ

Сообщение Alex7 » Вс авг 16, 2020 2:39 pm

Gnat писал(а):
Вс авг 16, 2020 2:08 pm
На аноды ламп подключи выводы не контачащие со вторичкой. То есть начало намотки первички.
Так и сделал, ТВЗ же со средней щёчкой.
Алексей
Ищу корпус "Sharp GF 9696" или "GF508"

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Вс авг 16, 2020 3:47 pm

Со средней щёчкой в ТВЗ надо две секции одного кёрна и одну секцию с другого кёрна (катушки) соединять последовательно первички. Вторички параллельно соединить обязательно все 4 штуки. Что б связать потоки магнитные.
Так у тебя что 2400+2400 витков первичка что ли при 8см.кв.? Нафига столько намотал?
Юрий Васильевич

Аватара пользователя
МИХАЛЫЧЬ
Сообщения: 1428
Зарегистрирован: Ср фев 28, 2018 4:50 pm
Откуда: г.Екатеринбург

Трансформаторы лампового УНЧ

Сообщение МИХАЛЫЧЬ » Вс авг 16, 2020 4:18 pm

Оказывается, тут мы все в недоумении, что за трансформатор намотал Алексей.
Алексей, поясните, что намотали.
С уважением, Сергей Михайлович, можно просто Сергей.

Аватара пользователя
Alex7
Сообщения: 595
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск Восточная Сибирь

Трансформаторы лампового УНЧ

Сообщение Alex7 » Вс авг 16, 2020 5:32 pm

Gnat писал(а):
Вс авг 16, 2020 3:47 pm
Так у тебя что 2400+2400 витков первичка что ли при 8см.кв.? Нафига столько намотал?

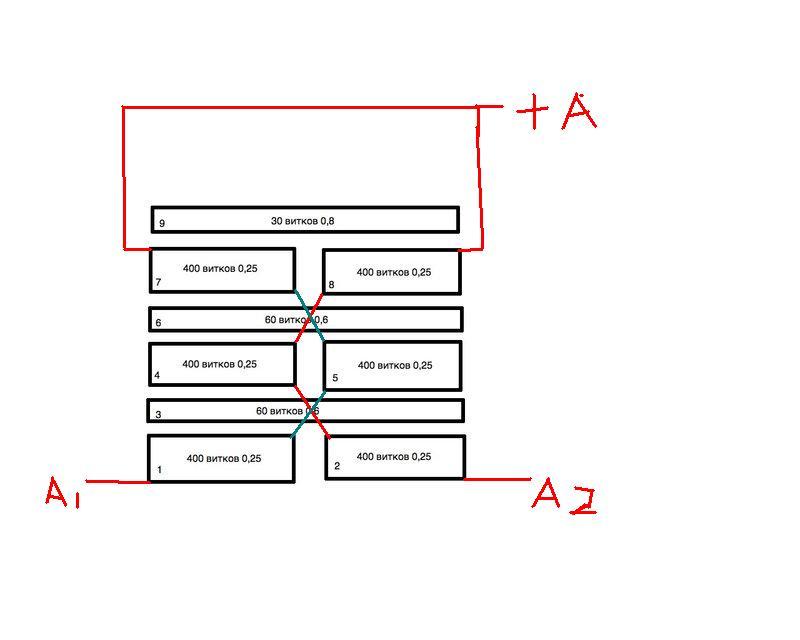

Нет, первичка 2х1200. Обмотки 1,4,7- одно плечо и 2,5,8 - второе.Изображение
Алексей
Ищу корпус "Sharp GF 9696" или "GF508"

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Вс авг 16, 2020 5:53 pm

Вот так надо хотя бы соединить,раз уж намотал полностью в ряд 60 витков вторички.

Юрий Васильевич

Аватара пользователя
Alex7
Сообщения: 595
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск Восточная Сибирь

Трансформаторы лампового УНЧ

Сообщение Alex7 » Вс авг 16, 2020 6:16 pm

3и7 паралельно, 4 и 8 паралельно, а потом их и доп. обмотку последовательно. Так надо?Изображение
Алексей
Ищу корпус "Sharp GF 9696" или "GF508"

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Вс авг 16, 2020 6:19 pm

3,4 параллельно и 5,6 параллельно и их последовательно и последовательно с дополнительной. У тебя есть ТВЗ тренируйся,разные варианты снимай АЧХ как я выложил СКРИН и смотри как изменяется АЧХ ТВЗ. Даже в УНЧ ЯДИС-50 Французской фирмы, стоимостью 10000$ , ТВЗ со средней щёчкой намотали неверно,не проверили перед выпуском сотен УНЧ и раскупили негодные УНЧ меломаны.
Юрий Васильевич

Аватара пользователя
Alex7
Сообщения: 595
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск Восточная Сибирь

Трансформаторы лампового УНЧ

Сообщение Alex7 » Вс авг 16, 2020 6:27 pm

Понял, спасибо, перемотаю и буду экспериментировать.
Алексей
Ищу корпус "Sharp GF 9696" или "GF508"

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Вс авг 16, 2020 6:35 pm

Так зачем перематывать,когда надо включить первичку как я нарисовал.
Юрий Васильевич

Аватара пользователя
Alex7
Сообщения: 595
Зарегистрирован: Вт дек 27, 2011 3:16 pm
Откуда: г.Ангарск Восточная Сибирь

Трансформаторы лампового УНЧ

Сообщение Alex7 » Вс авг 16, 2020 6:39 pm

Да уже размотал. Мотаю быстро в навал место позволяет.
Алексей
Ищу корпус "Sharp GF 9696" или "GF508"

Аватара пользователя
starkz
Сообщения: 274
Зарегистрирован: Вс дек 27, 2015 7:09 pm
Откуда: Кривой Рог

Трансформаторы лампового УНЧ

Сообщение starkz » Сб авг 22, 2020 6:35 pm

Доброго времени суток всем!Подскажите-по поводу ТВЗ для РР на 6п3с-провод 0.2 в первичку хватит или тонковат,а то я не уверен...Мотать буду на ТП 60 под 8Ом...Да и ещё первичку на ТП родную можно оставить или сматывать всё?
С ув.Олег Георгиевич!

Аватара пользователя
Gnat
Сообщения: 22416
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Сб авг 22, 2020 7:09 pm

Можно применить 0,2мм,это как раз нижний диаметр который можно применить для 6П3С в ТВЗ. Можешь родную сетевую оставить. Но смотать бумагу которая поверх сетевой и новую положить свою два слоя писчей бумаги от формата А3. Если экран есть поверх сетевой,то снять его.
Юрий Васильевич
