Трансформаторы лампового УНЧ

Сообщение Андрей Борисович » Сб янв 19, 2019 8:09 pm

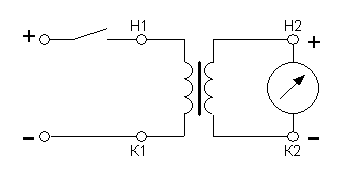

Чарльз Хэнсен разработал прибор для определения полярности обмоток трансформаторов (рис.18). Концы первички и вторички имеют одинаковую полярность (начало-начало или конец-конец), если импульс тока, втекающий в первичку, создает импульс вытекающего тока во вторичке. Именно это условие и проверяет прибор - если при нажатии на кнопку S1 засветится зеленый светодиод LED1 GREEN, то полярность одинакова, а если красный LED2 RED, то противоположна.

Аватара пользователя
vitivsev
Сообщения: 64
Зарегистрирован: Чт янв 21, 2016 10:06 pm
Откуда: г.Севастополь

Трансформаторы лампового УНЧ

Сообщение vitivsev » Вс янв 20, 2019 11:09 am

Андрей Борисович писал(а):
Сб янв 19, 2019 8:09 pm
прибор для определения полярности обмоток трансформаторов
Как применить "ваше устройство" для наших трансформаторов и главное зачем? :%)
О какой "полярности" :OO: идет речь в однофазном силовом трансформаторе?
Если что, пристрелите меня, я не врубаюсь . . . =@
Виталий Валерьевич

Андрей Борисович
Сообщения: 2492
Зарегистрирован: Ср окт 16, 2013 11:36 pm
Откуда: Харьков

Трансформаторы лампового УНЧ

Сообщение Андрей Борисович » Вс янв 20, 2019 11:35 am

vitivsev писал(а):
Вс янв 20, 2019 11:09 am
Как применить "ваше устройство" для наших трансформаторов
Я указал автора. Это устройство для определения начала и конца обмоток и правильного их соединения.

Аватара пользователя
vitivsev
Сообщения: 64
Зарегистрирован: Чт янв 21, 2016 10:06 pm
Откуда: г.Севастополь

Трансформаторы лампового УНЧ

Сообщение vitivsev » Вс янв 20, 2019 12:19 pm

Андрей Борисович писал(а):
Вс янв 20, 2019 11:35 am
Я указал автора.
Так это, Андрей Борисович, я спросил не об авторе. Скорее всего подобная схема предназначена для трансформаторов трехфазных сетей, где необходимо точно знать где и что ...
Применительно к трансформаторам используемых в среде унч зачем нам это устройство? Какую полярность мы должны определить и для чего? В серийных или унифицированных трансформаторах начало и концы обмоток указываются в их паспортах и этой инф. достаточно, например ТАН, ТА, ТС и др. Для обмера и "фазировки" обмоток однофазного силового трансформатора существуют простые, доступные и известные способы.
Это к слову о вышесказанной схеме … и что нам это дает? :shock:
Какое значение к следующему узлу - например диодный мост имеет "фазировка"?
Если вы хотите поговорить или что-то уточнить о ТВЗ, там несколько другая "история", но в практическом применении и при измерениях
ничем не отличающаяся от ТС... :beer:
Виталий Валерьевич

Андрей Борисович
Сообщения: 2492
Зарегистрирован: Ср окт 16, 2013 11:36 pm
Откуда: Харьков

Трансформаторы лампового УНЧ

Сообщение Андрей Борисович » Вс янв 20, 2019 1:24 pm

vitivsev писал(а):
Вс янв 20, 2019 12:19 pm
серийных или унифицированных трансформаторах начало и концы обмоток указываются в их паспортах
А если модель трансформатора неизвестна или самодельный трансформатор? А так подсоединил обмотки, если правильно сфазированы обмотки - загорелся зеленый светодиод, если неправильно - красный.

alex-551
Сообщения: 1122
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Трансформаторы лампового УНЧ

Сообщение alex-551 » Вс янв 20, 2019 1:31 pm

Можно по другому . Я в импульсном трансформаторе, распустил косичку и соединял все вторичные обмотки последовательно. Определял правильность по индуктивности, меряешь одну обмотку, подсоединяешь вторую, если индуктивность уменьшается, меняешь подключение и так все обмотки.
Александр Петрович, Брест.

Аватара пользователя
vitivsev
Сообщения: 64
Зарегистрирован: Чт янв 21, 2016 10:06 pm
Откуда: г.Севастополь

Трансформаторы лампового УНЧ

Сообщение vitivsev » Вс янв 20, 2019 2:45 pm

Андрей Борисович писал(а):
Вс янв 20, 2019 1:24 pm
если модель трансформатора неизвестна или самодельный трансформатор?
Если модель трансформатора неизвестна, вам не поможет эта схема.
Остается один единственный вопрос, зачем фазировать первичную обмотку со вторичной, если для случая и к примеру:
1) это силовой понижающий или анодно-накальный однофазный трансформатор;
2) если это ТВЗ без ООС или с отдельной обмоткой для ООС;
в остальном для ТВЗ достаточно для PP поменять аноды местами или в однотакте земляной с + анодным, но до этого финиша при самостоятельном изготовлении необходимо дойти и опять эта схема нам никак не поможет...
Единственное чем может помочь небольшое положительное напряжение приложенное к одной из обомток трансформатора,
так это как следует стянуть подковы сердечника типа ШЛ или ПЛ, в остальном, я же сказал пристрелите меня, не понимаю...
Объясните на примере варианты использования данной схемы для трансформаторов используемых в УНЧ.Спасибо!
Виталий Валерьевич

Андрей Борисович
Сообщения: 2492
Зарегистрирован: Ср окт 16, 2013 11:36 pm
Откуда: Харьков

Трансформаторы лампового УНЧ

Сообщение Андрей Борисович » Вс янв 20, 2019 2:56 pm

vitivsev писал(а):
Вс янв 20, 2019 2:45 pm
Если модель трансформатора неизвестна, вам не поможет эта схема.
Все. Разговор закончен.

Аватара пользователя
vitivsev
Сообщения: 64
Зарегистрирован: Чт янв 21, 2016 10:06 pm
Откуда: г.Севастополь

Трансформаторы лампового УНЧ

Сообщение vitivsev » Пн янв 21, 2019 1:41 pm

Виталий Валерьевич

Аватара пользователя
Drone
Сообщения: 271
Зарегистрирован: Вс мар 08, 2015 1:10 pm
Откуда: Луга
Контактная информация:

Трансформаторы лампового УНЧ

Сообщение Drone » Вт фев 12, 2019 11:08 pm

Коллеги, а кто-нибудь в курсе, магнитопроводы из какой марки стали использует Торэл?
Андрей
Куплю ИН-33, ИН-36 и тому подобные дискретно-шкальные индикаторы.

Аватара пользователя
Вассилич
Сообщения: 547
Зарегистрирован: Ср фев 03, 2016 10:42 pm
Откуда: Москва

Трансформаторы лампового УНЧ

Сообщение Вассилич » Вт фев 12, 2019 11:56 pm

Drone, "марки Э3408 ст 0,3
с хорошими магнитными свойствами"
Все что будет завтра, после завтра, войдет в историю...
________________________
Сергей

Аватара пользователя
Aleks.k1970
Сообщения: 53
Зарегистрирован: Сб дек 16, 2017 6:29 pm
Откуда: Луганск

Трансформаторы лампового УНЧ

Сообщение Aleks.k1970 » Ср фев 13, 2019 12:01 am

Добрый вечер.Подскажите для скрепления половинок железа ТС-180 какой клей и с чем лучше подойдет?

Иван Иванович
Сообщения: 134
Зарегистрирован: Пн ноя 16, 2015 11:38 am
Откуда: около Москвы

Трансформаторы лампового УНЧ

Сообщение Иван Иванович » Ср фев 13, 2019 9:00 am

Я клеил эпоксидной смолой с графитом от каранндаша. Результат отличный
Все в мире относительно.

Аватара пользователя
Gnat
Сообщения: 13502
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Трансформаторы лампового УНЧ

Сообщение Gnat » Ср фев 13, 2019 9:06 am

Иван Иваныч,какой графит,вы что! Надо магнитный материал подмешивать,железо альсиферное или карбонильное железо,на напильнике натираете сердечник от катушки индуктивности от радиоприёмника, телевизора . Потом смешиваете с клеем жидким БФ-2 например,что б при склеивании выдавилось всё и заполнееными только неровности остались,только в этом случае будем иметь минимальный ток ХХ трансформатора. А вы графитом ещё больше увеличили зазор и получился ток ХХ большой.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Aleks.k1970
Сообщения: 53
Зарегистрирован: Сб дек 16, 2017 6:29 pm
Откуда: Луганск

Трансформаторы лампового УНЧ

Сообщение Aleks.k1970 » Ср фев 13, 2019 10:30 am

А прапорции,на глаз?
