Измерения АЧХ,КНИ усилителей.

Модератор: Gnat

Аватара пользователя
Abaraggi
Сообщения: 293
Зарегистрирован: Сб сен 29, 2018 12:12 pm
Откуда: Волжск

Измерения АЧХ,КНИ усилителей.

Сообщение Abaraggi » Ср окт 02, 2019 7:15 am

Как через емкость 2500 пкф пролезают НЧ?
С уважением, Владимир.
Когда мудрец занимается незначительным делом, то начинает им тяготиться и невольно тянется к вину(с)

Аватара пользователя
Gnat
Сообщения: 14547
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Измерения АЧХ,КНИ усилителей.

Сообщение Gnat » Ср окт 02, 2019 7:35 am

ats писал(а):
Ср окт 02, 2019 7:08 am
а по расчетам в программах не сходится.
По каким программам. Ты абсолютно не верный график нарисовал. Во второй схеме у тебя уже 1я секция фильтра 0,01мкф и 150ком дают частоту среза 106 Гц а вторая секция ещё обрезает,да плюс ёмкость Миллера лампы на массу сидит параллельно резистору 300ком. Откуда там может взяться 212 Гц?
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
ats
Сообщения: 143
Зарегистрирован: Ср янв 06, 2016 5:15 pm
Откуда: Н.Новгород

Измерения АЧХ,КНИ усилителей.

Сообщение ats » Ср окт 02, 2019 7:58 pm

Мужики, приношу извинения!!!
Утром на работу собирался, торопился и не то нарисовал.

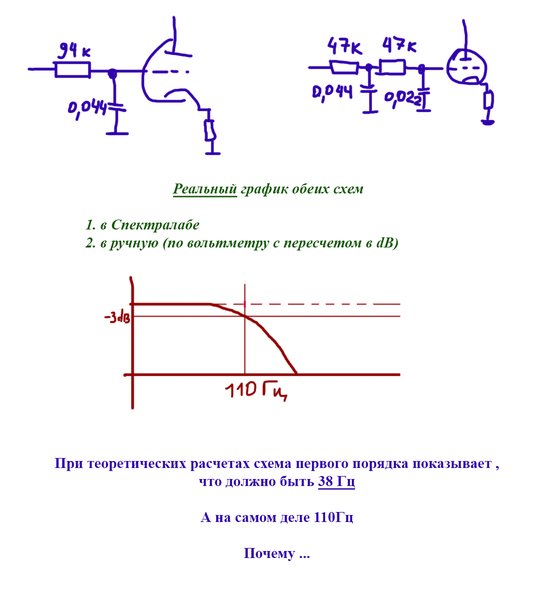

На самом деле вот как правильно:

Юрий Васильевич, программы любые из онлайн выдают 38Гц по первому порядку.

Поделитесь, пож-ста формулой расчета второго порядка.

В интернете найти не могу!

Первым порядком нормально согласовать сч-вч и нч полосы не получается....

Александр

Аватара пользователя
Gnat
Сообщения: 14547
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Измерения АЧХ,КНИ усилителей.

Сообщение Gnat » Ср окт 02, 2019 8:30 pm

Ты долго будешь мозги пудрить. На фик тебе формулы,калькуляторы,если не доверяешь,спаял два резистора и два конденсатора и прогнал на Спектролабе,всё в натуре и увидишь и реально подберёшь параметры фильтра.


Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
ats
Сообщения: 143
Зарегистрирован: Ср янв 06, 2016 5:15 pm
Откуда: Н.Новгород

Измерения АЧХ,КНИ усилителей.

Сообщение ats » Чт окт 03, 2019 6:14 am

Юрий Василич, я мозги не пудрю.

На спектроанализаторе и так отлажу АЧХ.

Вопрос был конкретный - ПОЧЕМУ ГРАФИК НЕ СОВПАДАЕТ С РАСЧЕТОМ?

Ёмкость миллера уводит АЧХ по ВЧ - это понятно.

ПОЧЕМУ на НЧ такой разбег?

Конкретно может кто ответить?
Александр

Аватара пользователя
Gnat
Сообщения: 14547
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Измерения АЧХ,КНИ усилителей.

Сообщение Gnat » Чт окт 03, 2019 10:53 am

Пудришь мозги! Заставил меня усомнится и собрать цепочку конденсатор и резистор и прогнать на Спектралабе. Всё совпадает АБСОЛЮТНО с расчётом и с калькулятором. Только я поставил ёмкость 0,025мкф,а замерял её там 0,037 мкф на самом деле МБМ 1976 года выпуска,новый.Резистор 20 ком,замерял он 20,5 ком.

Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
ats
Сообщения: 143
Зарегистрирован: Ср янв 06, 2016 5:15 pm
Откуда: Н.Новгород

Измерения АЧХ,КНИ усилителей.

Сообщение ats » Сб окт 05, 2019 9:57 pm

входное сопротивление лампового каскада -- это R с сетки на землю как минимум.
Александр

Аватара пользователя
Gnat
Сообщения: 14547
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Измерения АЧХ,КНИ усилителей.

Сообщение Gnat » Сб окт 05, 2019 9:58 pm

Это и есть R сетки 300ком+16ком = 316 ком.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Lemon
Сообщения: 33
Зарегистрирован: Чт фев 05, 2015 12:11 pm
Откуда: Москва

Измерения АЧХ,КНИ усилителей.

Сообщение Lemon » Вт окт 08, 2019 4:16 pm

Поскажите, может кто сталкивался.
После выключения компьютера, приходится по новой устанавливать/присоединять виртуальный диск с Discrete Acoustics Lab.Vhd.
Может как то можно "закрепить" этот виртуальный диск, чтобы не запускать его каждый раз?
Меня зовут Александр.

viktor1950
Сообщения: 74
Зарегистрирован: Вс июл 10, 2016 8:53 pm
Откуда: Германия

Измерения АЧХ,КНИ усилителей.

Сообщение viktor1950 » Вт окт 08, 2019 5:21 pm

Lemon писал(а):
Вт окт 08, 2019 4:16 pm
Поскажите, может кто сталкивался.
вот здесь можно посмотреть. Сам не пробовал, т.к. не пользуюсь Windows 7.
http://winitpro.ru/index.php/2015/06/02 ... -zagruzke/
Виктор

Lemon
Сообщения: 33
Зарегистрирован: Чт фев 05, 2015 12:11 pm
Откуда: Москва

Измерения АЧХ,КНИ усилителей.

Сообщение Lemon » Вт окт 08, 2019 5:30 pm

Виктор, спасибо!
Буду пробовать.
Меня зовут Александр.

Lemon
Сообщения: 33
Зарегистрирован: Чт фев 05, 2015 12:11 pm
Откуда: Москва

Измерения АЧХ,КНИ усилителей.

Сообщение Lemon » Ср окт 09, 2019 7:21 am

Усилитель моноблоки на 6П45С.
Уменьшаю вторую гармонику, через какое то время она опять растёт. Как к этому относиться?
Остальные гармоники стоят более менее стабильно.
Кто-нибудь с этим сталкивался?

Lemon
Сообщения: 33
Зарегистрирован: Чт фев 05, 2015 12:11 pm
Откуда: Москва

Измерения АЧХ,КНИ усилителей.

Сообщение Lemon » Ср окт 09, 2019 8:31 am

Усилитель двухтакт.
Меня зовут Александр.

Lemon
Сообщения: 33
Зарегистрирован: Чт фев 05, 2015 12:11 pm
Откуда: Москва

Измерения АЧХ,КНИ усилителей.

Сообщение Lemon » Сб окт 12, 2019 10:11 pm

Вопрос снят.
Меня зовут Александр.

Аватара пользователя
Abaraggi
Сообщения: 293
Зарегистрирован: Сб сен 29, 2018 12:12 pm
Откуда: Волжск

Измерения АЧХ,КНИ усилителей.

Сообщение Abaraggi » Сб окт 12, 2019 10:41 pm

Lemon писал(а):
Сб окт 12, 2019 10:11 pm
Вопрос снят.
А что было, как исправили?
С уважением, Владимир.
Когда мудрец занимается незначительным делом, то начинает им тяготиться и невольно тянется к вину(с)
