ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Вс янв 21, 2018 10:44 am

Возбуждение на ультразвуке произошло.Откинь резистор ОООС.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Вассилич
Сообщения: 430
Зарегистрирован: Ср фев 03, 2016 10:42 pm
Откуда: Москва

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Вассилич » Вс янв 21, 2018 2:13 pm

Gnat писал(а):
Вс янв 21, 2018 10:44 am
Возбуждение на ультразвуке произошло.Откинь резистор ОООС.
[
Резистор ооос оказался не причем. Возбуд пошел в виду отсутсвия резистора R15 10K в анодной цепи нижней лампы, куда делся и зачем загадка?
Все что будет завтра, после завтра, войдет в историю...
________________________
Сергей

Аватара пользователя
Gnat
Сообщения: 11414
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Вс янв 21, 2018 2:24 pm

Его надо переделывать на нормальную схему 12 ватт выходной мощности,а не 6 ватт как сейчас у него.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Вассилич
Сообщения: 430
Зарегистрирован: Ср фев 03, 2016 10:42 pm
Откуда: Москва

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Вассилич » Вс янв 21, 2018 2:36 pm

Да я хочу вообще вот так. Сейчас фон прет, там полность разводку земли менять.
А вот здесь в катодах 6п14п немного по другому переменник стоит это для баланса тока покоя? Схема у нас эта.
Все что будет завтра, после завтра, войдет в историю...
________________________
Сергей

Аватара пользователя
TimurH
Сообщения: 8
Зарегистрирован: Пт дек 01, 2017 6:49 am
Откуда: Салават

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение TimurH » Пн янв 22, 2018 7:34 pm

Добрый вечер, Юрий Васильевич!

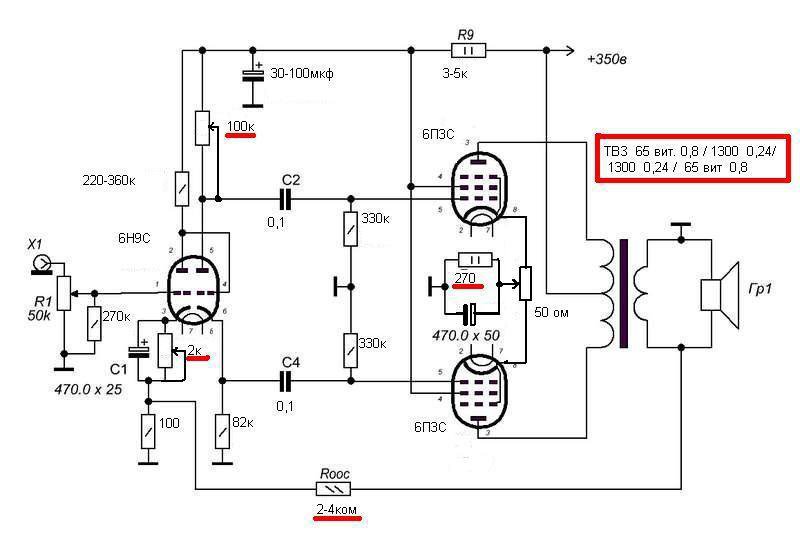

Собрал по Вашей схеме УНЧ на 6Н9С+6П3С
На выходе ТВЗ-80 переделанное на 8 Ом, в питании ТТП-90 - выставлено 350В анадного. При первом включении с нагрузкой в одном канале и подключенном динамике во втором УНЧ показал слабое усиление на выходе. Токи и равентсво выходных плеч пока не настраивал, Rоос = 3.3к. Подскажите, пожалуйста, в чем может быть причина, либо все же нужно для начала выставить анодный ток на 6Н9С?

Заранее спасибо!

Аватара пользователя
Вассилич
Сообщения: 430
Зарегистрирован: Ср фев 03, 2016 10:42 pm
Откуда: Москва

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Вассилич » Пн янв 22, 2018 7:46 pm

А можно ведь резистор ооос сделать переменным?
Берешь регулируешь на свой вкус или совсем выключил, удобно же? Жаль мой конструктив однотакт нашел нового хозяйна.
Все что будет завтра, после завтра, войдет в историю...
________________________
Сергей

Аватара пользователя
Gnat
Сообщения: 11414
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Пн янв 22, 2018 8:30 pm

TimurH писал(а):
Пн янв 22, 2018 7:34 pm
слабое усиление на выходе
Слабое усиление - по сравнению с чем? Слабое это сколько? На выходе должно быть 10-11 вольт максимальное напряжение на 8 ом нагрузке,при подаче на вход усилителя сигнала 500-600мв . Отключите резистор ОООС увеличится усиление в три раза.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
TimurH
Сообщения: 8
Зарегистрирован: Пт дек 01, 2017 6:49 am
Откуда: Салават

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение TimurH » Пн янв 22, 2018 8:41 pm

Gnat писал(а):
Пн янв 22, 2018 8:30 pm
Слабое усиление - по сравнению с чем? Слабое это сколько? На выходе должно быть 10-11 вольт максимальное напряжение на 8 ом нагрузке,при подаче на вход усилителя сигнала 500-600мв . Отключите резистор ОООС увеличится усиление в три раза.
Тихо очень динамик играл...явно не 10-12 Вт. Извиняюсь, собрал уже все и убрал, т.к. собирать приходится на кухне) Завтра замерю входной и выходной сигналы. Да, использовал новые межкаскадные конденсаторы К78-34 0,1uF 630V от Кузнецкого конденсаторного завода, подойдут?

Аватара пользователя
Gnat
Сообщения: 11414
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Пн янв 22, 2018 8:57 pm

Подойдут любые конденсаторы. Так ТИХО ИГРАТЬ может потому что слабый сигнал подал на вход.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
ДедФеном
Сообщения: 128
Зарегистрирован: Пн дек 19, 2016 5:44 pm
Откуда: Харьков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение ДедФеном » Пн янв 22, 2018 9:42 pm

У меня тоже тихо играло , едва 1,5w выдавал , пока анодный резистор на 470к не поставил в первом каскаде.
Андрей

На війну ми не підемо
Ми на неї висе...емось

***
Долой манаковщину !

Аватара пользователя
Gnat
Сообщения: 11414
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Пн янв 22, 2018 10:04 pm

Андрей не сбивай с пути истинного. Тимур просто не замерял ни входное напряжение ни выходное.Не музыкой проверять надо усилитель а с генератора подать сигнал. Генераторов десятки можно скачать из интернета. ОООС сначала отключить надо.Замерять напряжение на выходе УНЧ можно простым мультиметром. Может первички в ТВЗ или вторички неверно скомутировал
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Stasikovi4
Сообщения: 80
Зарегистрирован: Сб сен 16, 2017 1:17 pm
Откуда: Москва Дмитрий

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Stasikovi4 » Пн янв 22, 2018 10:06 pm

Я сколько паял усилители, всегда свой косяк находил.Сиди перепроверяй. Чудес не бывает, схама много раз была проверена и повторена.Да и кроме тебя этот косяк врятли кто то найдёт. Чёньть не к той ноге припаял и прочее.

ILICH
Сообщения: 224
Зарегистрирован: Пн янв 18, 2016 4:04 pm
Откуда: г. Бухара

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение ILICH » Вт янв 23, 2018 4:22 pm

доброго всем времени суток. Пожалуйста объясните что происходит у меня в усилителе, не могу разобраться
на аноде первой лампы 125 в, как и должно быть, на аноде выходной 220 в должно быть 240 в, но в розетке порядка 205 в, так что с этим все понятно. Вот незадача, на аноде второй половины драйвера должно быть 140, у меня порядка 105 в и то в максимально выкрученном на минимум резисторе R4 (2,2М) при добавлении нч анодное напряжение второй половины опускается до 60-70 в, так и должно быть?? Объясните пожалуйста. при добавлении нч на сетке второго триода напряжение с 0,2в поднимается до 1,2 в. должен ли этот переменник R4 менять режим лампы?
Ильхом

Аватара пользователя
Gnat
Сообщения: 11414
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение Gnat » Вт янв 23, 2018 4:43 pm

R4 и ни какой другой переменный резистор не влияет на напряжения. Потому что на них нет постоянного напряжения,которое влияло бы на режим ламп.Следовательно у тебя на R4 присутствует напряжение,поступаемое с анода первого каскада.Течёт конденсатор который стоит с анода первой лампы. Заменить его.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

ILICH
Сообщения: 224
Зарегистрирован: Пн янв 18, 2016 4:04 pm
Откуда: г. Бухара

ЛАМПОВЫЙ УСИЛИТЕЛЬ делаем сами

Сообщение ILICH » Вт янв 23, 2018 5:52 pm

Gnat писал(а):
Вт янв 23, 2018 4:43 pm
Заменить его.
Так точно! спасибо за быстрый ответ
Проверил конденсатор, и правда течет, заменил, все встало на свои места. Больше всего не ожидал такого подвоха от советского конденсатора. Еще раз спасибо за помощь
Ильхом
