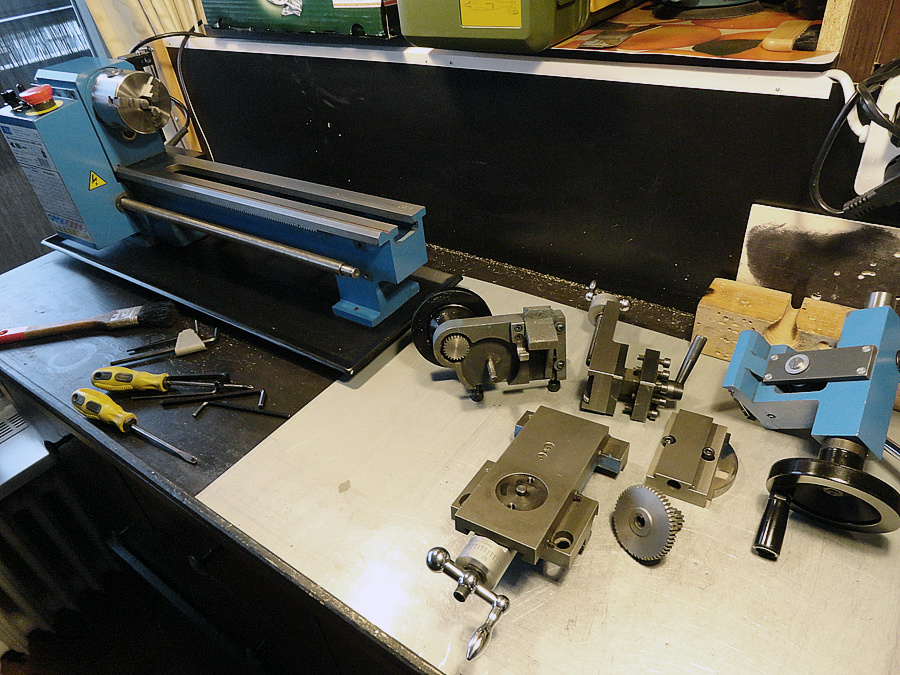

Вообще думал почерпнуть опыт в усовершенствовании станка, но вижу что видимо вряд-ли
кто мне поможет.
Раскидал свою машину и решил шаг за шагом собрать и все китайские огрехи подправить.
Интересуют некоторые вопросы - как например добиться соосности с салазками передней бабки, как провести
правильно шабрение, как устранить биение шпинделя, советы по универсальному резцодержателю и т.д.
В интернете полно всего и роликов тоже, но хотелось конкретно пообщаться с теми, кто имеет опыт во всём этом.





Кутник Фёдор Фридрихович.
Ищу заднюю крышку VEF-Spidola или Spidola. Можно корпус-донор.

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Алексей Сергеевич
Сообщения: 8825
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы
Контактная информация:

ИНСТРУМЕНТЫ для хобби...

Сообщение Алексей Сергеевич » Пн янв 14, 2019 3:23 am

Radiomann,
там вроде бабка самопозиционирующаяся по канавке.
но выставляется по микрометру укрепленому на резцедержке.
А в патрон надо шлифованную ось, конечно идеально ровную.
Шпиндель надо смотреть опорный подшипник, если конусный, то подтягивать.
По шабрению не подскажу, без шлифования станины не вижу смысла в этом.
Станины вроде сначало фрезеруют, потом шлифуют и все.

Аватара пользователя
Алексей Сергеевич
Сообщения: 8825
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы
Контактная информация:

ИНСТРУМЕНТЫ для хобби...

Сообщение Алексей Сергеевич » Пн янв 14, 2019 6:02 am

=Микола=,
у знакомого токарник поболее моего, я когда не видел его, он шутил
что в него можно зажать мой станочек и обработать :)
У моего тоже 350мм длина заготовки, вроде, но чую у вашего крутящий момент
такой, что моему и не снилось. Размеры у вашего, уже не настольные.

Аватара пользователя
=Микола=
Сообщения: 2768
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

ИНСТРУМЕНТЫ для хобби...

Сообщение =Микола= » Пн янв 14, 2019 6:51 am

Алексей Сергеевич писал(а):
Пн янв 14, 2019 6:02 am
=Микола=,
но чую у вашего крутящий момент
такой, что моему и не снилось. Размеры у вашего, уже не настольные.
----------------------------------------------------------------------------------------------------------------

..не настольные .....скорее "напольные " - вес со станиной 180 кГ. но при транспортировке разбирается
по частям ( станина отдельно - тело станка 80 кГ. отдельно...)
....3х фазный двигатель включен на одну фазу ,мощьность 600 Watt.....






...на коробке передач сделал маленький деревянный поддончик и закрыл резиновым листом - мелочь
а придаёт в работе дополнительные удобства : свёрла ,метчики ,штангель ,патронный ключ - всё на виду....

Аватара пользователя
Radiomann
Сообщения: 8043
Зарегистрирован: Чт мар 03, 2011 11:02 pm

ИНСТРУМЕНТЫ для хобби...

Сообщение Radiomann » Пн янв 14, 2019 12:12 pm

Алексей Сергеевич писал(а):
Пн янв 14, 2019 3:23 am
там вроде бабка самопозиционирующаяся по канавке.
но выставляется по микрометру укрепленому на резцедержке.
Да, бабка самопозиционирующаяся по канавке, но если она по канавке прилегает только
около 50% своей поверхностью, что как раз у меня, то нужно шабрение.
Вот после этого геометрия и "поплывёт", и как всё это правильно сделать, чтобы и прилегание
бабки было максимальным и соосность по трём координатам вывести в идеал, вот это вопрос?
Здесь важно мнение тех, кто это уже делал. Пространные рассуждения о том как надо бы мало помогут.

Далее, клинья все чугунные, скользят естественно, по чугуну станины, у которой поверхность
безо всякой термической или другой обработки. И это очень плохо. Видел как подкладывают
бронзовую фольгу, но какой толщины и как вновь быть с геометрией?

Как измерить соосность понятно, как правило это делают шлифованным валом в 250 мм.
вопрос как её добиться? Иначе точим "морковку".

В общем вопросы и вопросы, но как понимаю тех, кто это делал или делает, здесь нет.
Так что, отдельную тему по станкам открывать видимо не целесообразно.
Кутник Фёдор Фридрихович.
Ищу заднюю крышку VEF-Spidola или Spidola. Можно корпус-донор.

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
Алексей Сергеевич
Сообщения: 8825
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы
Контактная информация:

ИНСТРУМЕНТЫ для хобби...

Сообщение Алексей Сергеевич » Пн янв 14, 2019 12:43 pm

Radiomann,
вывести идеальную поверхность, без фрезеровки и шлифовки я не представляю.
Другое дело что подкладки под бабку, при установке. С измерением индикатором по зажатому валу.
Это все что можно на коленке сделать. А тему создавать про ремонт станка я не знаю, возможно вы правы.

Аватара пользователя
Gnat
Сообщения: 22377
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

ИНСТРУМЕНТЫ для хобби...

Сообщение Gnat » Пн янв 14, 2019 1:08 pm

А может поможет теория.
Зажимаем пруток дюрали диаметр 10-20мм. Торцуем,шлифуем до зеркального блеска торец.Получаем зеркало плоскость которого перпендикулярна оси вращения шпинделя. На задней бабке закрепляем в патрон лазер-указку и направляем луч в центр прутка дюрали. Смотрим отражённый луч вернулся в отверстие указки,смещая в патроне лазер указку,добиваемся что б точно луч вернулся. То есть луч теперь точно совпадает с осью вращения обрабатываемой детали и с осью вращения шпинделя. ( Так я изготовил себе стенды для проверки развала схождения колёс автомобиле в сервисе.)Теперь подводим кончик резца к лучу лазера, что б только- только касаться начал. Теперь двигая резец вдоль луча мы можем видеть деформацию полозьев,как гуляют салазки.Можно закрепить вместо резца полоску металла вертикально расположенную с отверстием 0,5-1мм через которую будет проходить луч лазера.
Юрий Васильевич

Аватара пользователя
Алексей Сергеевич
Сообщения: 8825
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы
Контактная информация:

ИНСТРУМЕНТЫ для хобби...

Сообщение Алексей Сергеевич » Пн янв 14, 2019 1:34 pm


вот канал токаря любителя, много интересного можно подглядеть!
Конкретно и по шабрению в том числе.


Аватара пользователя
Radiomann
Сообщения: 8043
Зарегистрирован: Чт мар 03, 2011 11:02 pm

ИНСТРУМЕНТЫ для хобби...

Сообщение Radiomann » Пн янв 14, 2019 10:43 pm

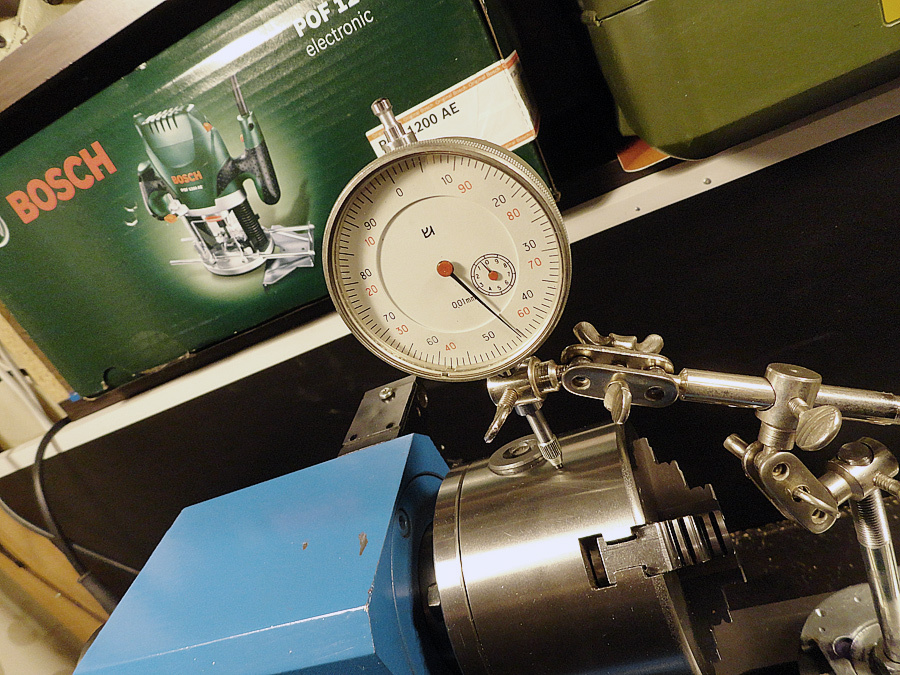

Спасибо всем, кто откликнулся, за помощь. Сегодня произвёл замеры.
