Первые шаги в реставрации - Siemens Grobsuper 14W.

Сообщение Ринат » Чт янв 26, 2017 8:50 pm

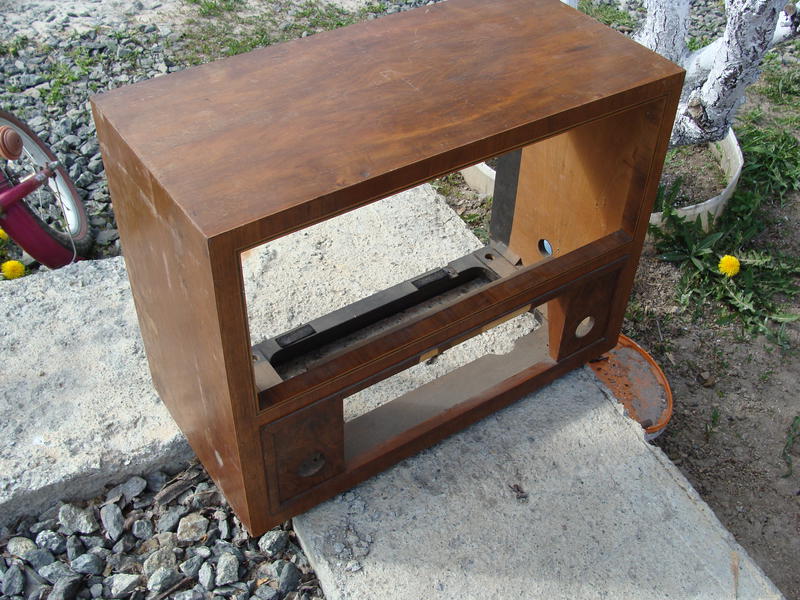

Год лежал у меня корпус приёмника модели которого я не знал,хотел сделать самодельную начинку с УКВ -УНЧ. Выяснилось что приёмник этот
Siemens Großsuper 14W и даже у друга оказалось в наличии шасси со всеми лампами 11 серии и хорошая шкала именно от этого приёмника. Ткань натянем новую, динамик поищем и будем собирать- восстанавливать. Корпус получит новый лак. Позже буду выкладывать фото проделанной работы.
Друзья нужна эл. схемка этого приёмника не могу ,,нарыть ,, в интернете.В радио музее есть ,но нужно регист-ся.



С Уважением ,Ринат.

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Пт янв 27, 2017 7:23 pm

Вот шасси от приёмника. Буду мыть и красить. Руки ,,кулибина,, здесь внесли изменения.
Валерий может быть у Вас есть фото такого шасси,посмотреть бы как устроен шкальный механизм в заводском исполнении. Видимо мастер решил заменить его чертёжной линейкой.Вопрос ещё по отверстию там где прикручен деревянный брусок что там располагалось. Похоже на катушку контуров?





Последний раз редактировалось Ринат Пт янв 27, 2017 10:50 pm, всего редактировалось 1 раз.
С Уважением ,Ринат.

Валерий
Сообщения: 1406
Зарегистрирован: Пн сен 27, 2010 5:17 pm
Откуда: Минск

Сообщение Валерий » Пт янв 27, 2017 8:43 pm

Тяжелую задачи Вы для себя определили...
Шкальный механизм насколько помню крепился на корпусе, а не как обычно на шасси.
Там, где брусок, ничего и не было.

Фотки у меня изнутри только такие:


Последний раз редактировалось Валерий Пт янв 27, 2017 8:45 pm, всего редактировалось 1 раз.

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Пт янв 27, 2017 10:47 pm

Спасибо. Да, видно что надо искать или делать шкивы для ниток верньера,жаль что нет снимков передней части. Пока будем делать то что есть. Может кто из форумчан что скажет,или фотографии скинет.Хорошо что шасси комплектный и ручки есть.
С Уважением ,Ринат.

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Вт мар 07, 2017 12:59 pm

Яков спасибо.Вот радиомузей есть тоже схема напряжений.Изображение
С Уважением ,Ринат.

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Вт мар 07, 2017 11:22 pm

с корпуса удалили старый лак полоску вклееного шпона над шкалой надо подтонировать в цвет, шкала в прекрасном состоянии, динамик тоже есть только с другого приёмника .По ткани есть два варианта какую посоветует общество..?




С Уважением ,Ринат.

Аватара пользователя
Алекс Меандр
Сообщения: 15
Зарегистрирован: Вс янв 20, 2013 10:37 am
Откуда: Мамоновский сельский округ

Сообщение Алекс Меандр » Вт мар 07, 2017 11:54 pm

На вкус и цвет у всех фломастеры разные. Мне более второй вариант импонирует из двух представленных. Удачи в восстановлении!

Аватара пользователя
Юрий
Сообщения: 5981
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Сообщение Юрий » Вт мар 07, 2017 11:58 pm

Ринат писал(а):есть два варианта какую посоветует общество..?
...на мой взгляд обе слишком яркие :( - здесь нужен менее броский цвет.
Корниенко Юрий Викторович

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Ср мар 08, 2017 10:18 am

С Уважением ,Ринат.

Аватара пользователя
Алекс Меандр
Сообщения: 15
Зарегистрирован: Вс янв 20, 2013 10:37 am
Откуда: Мамоновский сельский округ

Сообщение Алекс Меандр » Ср мар 08, 2017 10:26 am

Юрий писал(а): ...на мой взгляд обе слишком яркие :( - здесь нужен менее броский цвет.
Да, в оригинале - цвет потемнее будет:

http://www.radiomuseum.org/images/radio ... w_4022.jpg

Но - за неимением гербовой бумаги - приходится писать на обычной....

Валентин
Сообщения: 743
Зарегистрирован: Сб сен 24, 2011 10:58 pm
Откуда: Украина

Сообщение Валентин » Ср мар 08, 2017 10:51 am

Здравствуйте.Не сочтите за рекламу,но такая была-бы в самый раз http://allegro.pl/stare-radio-material- ... ml#thumb/1

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Пт мар 10, 2017 7:25 pm

Вопрос- после того как натянута ткань на доску можно её сбрызнуть водой чтобы подтянулась?
Последний раз редактировалось Ринат Пт мар 10, 2017 9:49 pm, всего редактировалось 1 раз.
С Уважением ,Ринат.

Аватара пользователя
Алекс Меандр
Сообщения: 15
Зарегистрирован: Вс янв 20, 2013 10:37 am
Откуда: Мамоновский сельский округ

Сообщение Алекс Меандр » Пт мар 10, 2017 8:19 pm

Вероятно можно - вряд ли станет хуже. А обрезки остались после натяжения? Проверить на них - для собственного спокойствия?

Валерий
Сообщения: 1406
Зарегистрирован: Пн сен 27, 2010 5:17 pm
Откуда: Минск

Сообщение Валерий » Пт мар 10, 2017 9:52 pm

Чтобы она натянулась, её мокрой натягивать нужно, сто раз об этом говорилось.

Аватара пользователя
Ринат
Сообщения: 829
Зарегистрирован: Пн май 13, 2013 9:06 pm
Откуда: Екатеринбург

Сообщение Ринат » Пт мар 10, 2017 9:53 pm

Да остались , натяну на фанерку попробую ..Натянул сухой ,натянулась более менее хорошо.Валерий я ткань натягиваю очень редко -любитель-, потому опыта очень мало,пока я приноравлюсь пройдёт время .За это время ткань высохнуть успеет 5 раз :D :D. Я помню что надо натягивать влажной,но пока вот так ..как закончу выложу фото.
С Уважением ,Ринат.
