Ремонт радиоприёмника Этюд.

Модераторы: Radiomann, Gnat

Алексей Сергеевич
Сообщения: 5717
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Ср окт 19, 2016 10:58 am

Жора
какая куча гармоник, нееее, это не хай фай :-D
так вы разобрались?

Аватара пользователя
Gnat
Сообщения: 13935
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Сообщение Gnat » Ср окт 19, 2016 12:37 pm

VASILI писал(а):С36?
Василий режима не было по постоянному току.При чём тогда С36? И звук то был если с коллектора Т4 подаём сигнал. Всё дело в резисторе который на базу МП37 включён,он через громкоговоритель на массу садится. Жора просто неверно динамик подключил или вообще не подключал а смотрел на осциллографе и верхний вывод резистора остался в воздухе и смещения не было на МП37. То есть нагрузка в этом УНЧ всегда должна быть подключена иначе все режимы убегают и первый каскад запирается.
Жора теперь подключи резистор не на массу а на динамик как положено. Этот резистор даёт вольтдобавку ещё для Т5 и КНИ снизятся у тебя.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Жора
Сообщения: 262
Зарегистрирован: Вс апр 26, 2015 4:21 pm
Откуда: Минск

Сообщение Жора » Ср окт 19, 2016 1:01 pm

Василич опередил ...конечно С36 тут не причём ..тем более что уже писал все литы заменил ..

а вот остальное ..подпаял динамик как на рисунке ..
когда есть резак Всё работает ...
убираю резак -затыкается VT4 ...

во загадка ...резаки проверил R11 . R18 и остальные .ну Всё в норме ..

можно конечно и так оставить ...блин охота разобраться почему Транзистор закрывается ... когда убираю доп смещение ...




Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Ср окт 19, 2016 1:06 pm

Я просто предположил, - С36 имеет утечку, по нему и через R18 режим и сбивается...Последний рисунок непонятно - затыкается даже с подключенным динамиком?
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Жора
Сообщения: 262
Зарегистрирован: Вс апр 26, 2015 4:21 pm
Откуда: Минск

Сообщение Жора » Ср окт 19, 2016 1:19 pm

Ну если бы было так просто !!!!!
Я же говорил ..штук наверное 60 таких приёмников если не больше починил ..в основном ...это вычислить неисправный транзистор ...конденсаторы промерить на ESR ..заменить что надо ..ну ВЧ часть запустить ..иногда когда приёмник ценный -уложить диапазоны ...

А тут такая интересная засада с УНЧ ....

Я уже и ВЧ починил ..пару обрывов в катушках нашёл ...

Теперь буду приводить к Аутентичному виду ..ставить назад родные конденсаторы ...



Вот так динамик припаян...
резак есть -есть приём ...
нет резака -нет приёма ...усилок заткнут ...

да и раньше Я же вешал нагрузку 47 ом на выход ..и снимал осцилограмы



Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Ср окт 19, 2016 2:09 pm

С КТ315 правда иногда попадал...выпаивал, мерил тестером(Омметром) - все ОК, а схема не работала. Может в данном случае аналогичная ситуация - запаивал другой экземляр КТ315 и все начинало работать.
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Алексей Сергеевич
Сообщения: 5717
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Ср окт 19, 2016 2:15 pm

Жора
а есть на что поменять транзисторы?
когда коэф. усиления маленький, но звонится то будет.

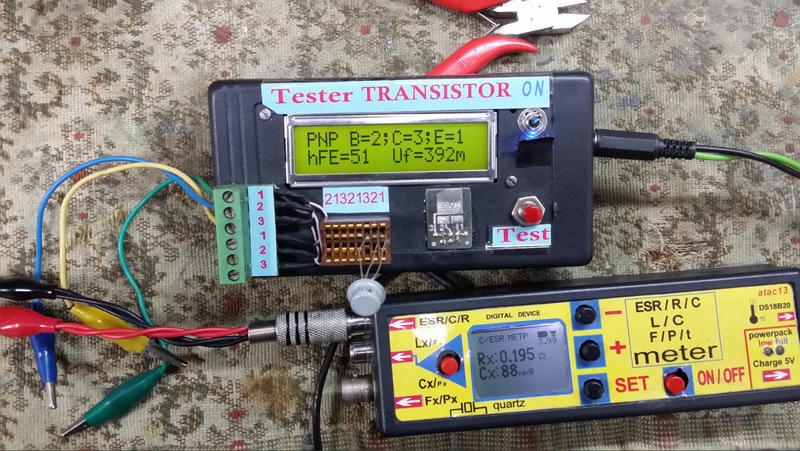

Вот такой прибор показывает сколько К.усиления.
Я таким кучку кт 315 и кт 361 раскидал и повыкидывал дохлые.

Жора
Сообщения: 262
Зарегистрирован: Вс апр 26, 2015 4:21 pm
Откуда: Минск

Сообщение Жора » Ср окт 19, 2016 2:55 pm

Да нормальный там транзистор VT4 ...К ус около 90 мерял я..
тестером на плате звоню ..если подозрит .выпаиваю и нормальным прибором проверяю..
да и ну подумайте сами ..усилок то отлично работает ....был бы дохлый
(какой то ) транзистор хрен бы он давал 60 мВт ..всё как в паспорте ...

и синус на выходе отличный ..



В общем то загадка осталась...
вечером проверю дома как принимает станции ...и как звучит в реалии ..

Аватара пользователя
VASILI
Сообщения: 3621
Зарегистрирован: Сб сен 18, 2010 10:00 pm
Откуда: Молдова

Сообщение VASILI » Ср окт 19, 2016 3:04 pm

R18 проверяли?
Куплю клавиатуру для ноутбука
ASUS Eee PC1015BX

Алексей Сергеевич
Сообщения: 5717
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Сообщение Алексей Сергеевич » Ср окт 19, 2016 3:12 pm

Жора
но ведь причина то осталась, как ее найти?
Хорошие приборчики.

Жора
Сообщения: 262
Зарегистрирован: Вс апр 26, 2015 4:21 pm
Откуда: Минск

Сообщение Жора » Ср окт 19, 2016 4:04 pm

В общем для успокоения совести выпаял резаки 11 и 18

чисто что бы совесть спала спокойно :-D





ну думаю... что хватит терять время на бредовые идеи ...

вполне возможно если поменять ВСЕ транзисторы ..то ООС бы на R 11
заработала бы нормально ..
а так.... видно звёзды легли ... :lol:

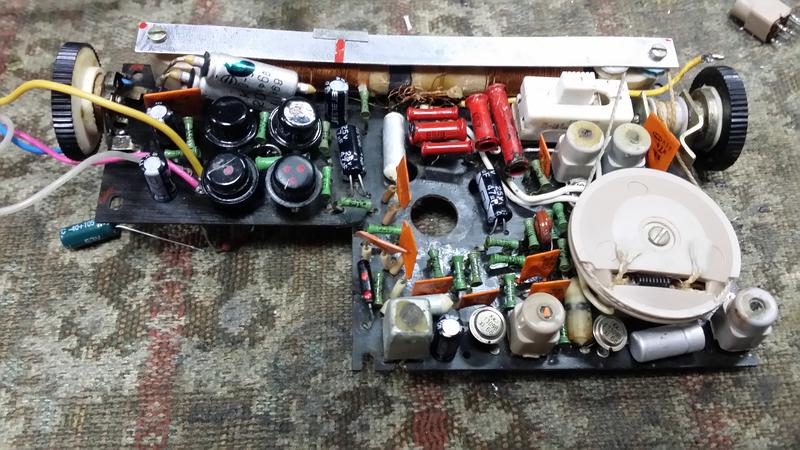

сделал симбиоз нанотехнологий и СССР





Спасибо ВСЕМ за помощь ....
Работает то нормально ...ну так и оставим ...
соберу в корпус сниму видео ..тут выложу как работает ...

Аватара пользователя
slvsakov
Сообщения: 198
Зарегистрирован: Вс окт 04, 2015 2:20 pm
Откуда: Беларусь

Сообщение slvsakov » Ср окт 19, 2016 4:18 pm

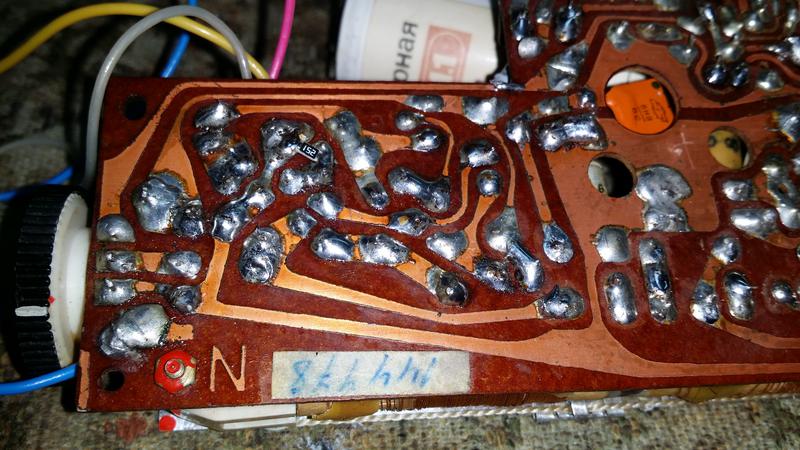

Жора

Стрелкой помечено - это не "сопля"?
С уважением, Вячеслав

Жора
Сообщения: 262
Зарегистрирован: Вс апр 26, 2015 4:21 pm
Откуда: Минск

Сообщение Жора » Ср окт 19, 2016 4:43 pm

не ...канифоль ..
