Радиоприемник БВ. Обзор

Сообщение МАРК » Пт сен 28, 2018 11:04 pm

Временно попался в руки старый прыймач типа БВ
Информации в инете мало по нём,да и видео нет,решил сделать обзор,может кому будет интересно.
Для начала видео,потом будет ещё кое что
phpBB [video]

Тема то вроде наша,радиолюбительская,конечно хочется рассмотреть всё подробно и досконально,потому и фотки вставляю,как же без них :)
Так он выглядит спереди,размеры и прочее не даю,потом поймёте почему
Верхняя панель

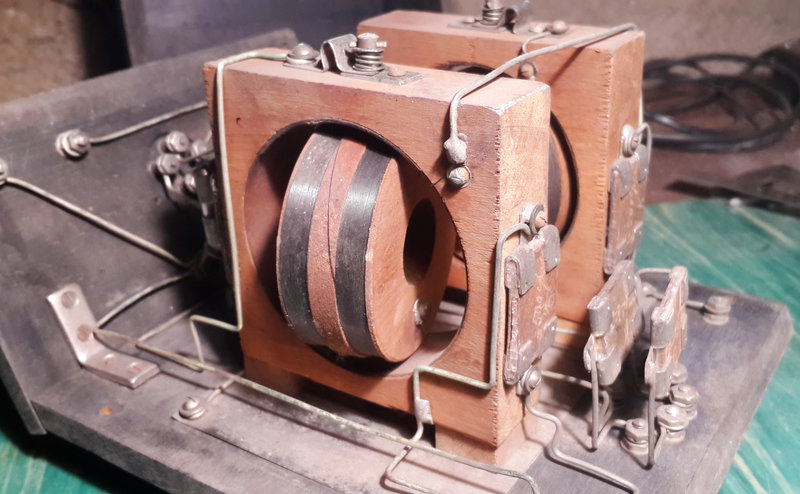

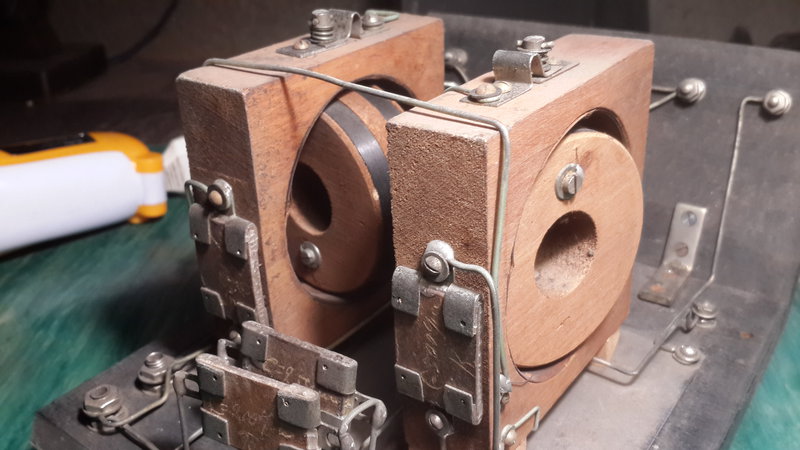

Корпус ну и остальное

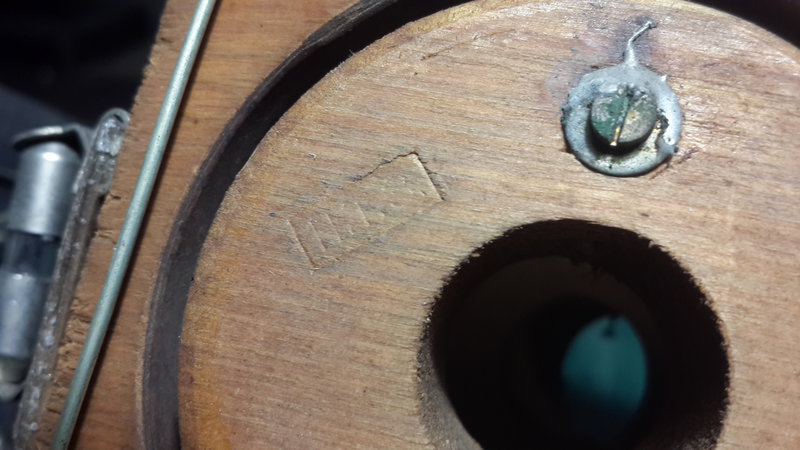

На корпусах и подвижных катушках вариометров теснённые буквы Н.Т.З.,других обозначений в приемнике нет,может кто знает что это за клеймо?

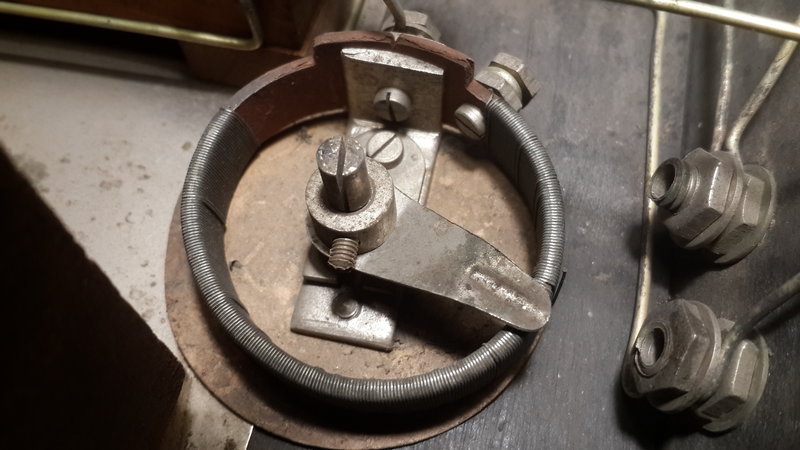

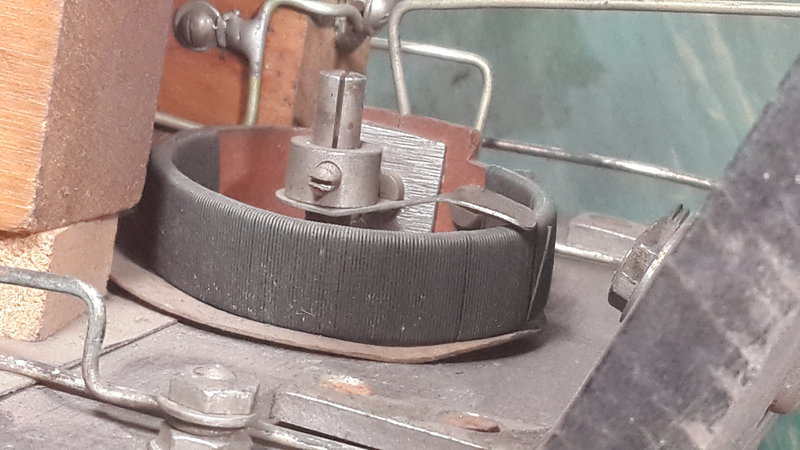

Реостат во всей его красе.Диаметр 40 мм,намотан на полоске шириной 10 мм,сопротивление 38 ом....диаметр проволоки измерить забыл :(




Гридлик,слово то какое :D



Переключатель и конденсаторы




При осмотре приемника выяснились пару особенностей тех лет.Как я подумал изначально что прижимные гайки клем для батарей имеют резьбу М4,то я ошибся.Резьба там дюймовая,она только похожа на М4,на наши винты те гайки накрутить нельзя.Так же и остальные резьбы имеют дюймовую резьбу.Вторая особенность,межцентровое расстояние гнёзд "ДЕТЕКТОР" и "ТЕЛЕФОН" 20 мм,сейчас стандарт 19 мм


Примеры шильдиков крупным планом

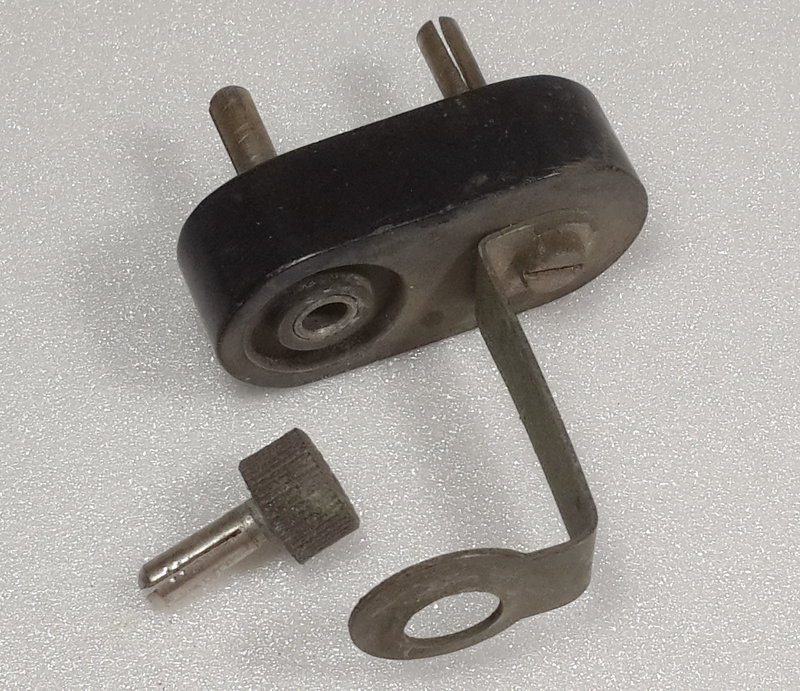

Ну и детектор конечно



Остальное интересное в следующем посту.....духу не хватает,хоть чаю попью )))))
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Юрий
Сообщения: 6063
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Радиоприемник БВ. Обзор

Сообщение Юрий » Пт сен 28, 2018 11:42 pm

Классная вещь! ...мне сразу пришла мысль о создании реплики :) - при том что образец в руках это вполне по силам! Жду продолжения!
Корниенко Юрий Викторович

Аватара пользователя
Andrey.I
Сообщения: 1490
Зарегистрирован: Вт июл 02, 2013 1:21 pm
Откуда: Москва
Контактная информация:

Радиоприемник БВ. Обзор

Сообщение Andrey.I » Пт сен 28, 2018 11:53 pm

Юрий, Так же об этом подумал. :)
С уважением, Андрей

Аватара пользователя
МАРК
Сообщения: 247
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Радиоприемник БВ. Обзор

Сообщение МАРК » Пт сен 28, 2018 11:53 pm

Когда весь приемник осмотрел,и сделал фото,пришла мысль,а что если.....ну мало ли может кому нужно будет.Ведь этого сейчас не найти.
Ну вообщем вот...


Количество витков подвижной катушки вариометра "Настройка" 60 витков (две секции по 30 витков),провод 0,25 мм
Количество витков подвижной катушки вариометра "Обр.связь" 84 витка (две секции по 42 витка),провод 0,2 мм
Количество витков неподвижных катушек неизвестно (разбирать нельзя было)












Ну вот как то так :D Пока приемник ещё у меня,может у кого будут какие вопросы по конструкции,спрашивайте :)
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
МАРК
Сообщения: 247
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Радиоприемник БВ. Обзор

Сообщение МАРК » Пт сен 28, 2018 11:55 pm

Юрий писал(а):
Пт сен 28, 2018 11:42 pm
Классная вещь! ...мне сразу пришла мысль о создании реплики
Ну так действуйте,у вас уже всё есть! :Yahoo!:
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

maister
Сообщения: 532
Зарегистрирован: Пт авг 12, 2011 11:53 pm
Откуда: г.Тверь

Радиоприемник БВ. Обзор

Сообщение maister » Сб сен 29, 2018 1:39 am

Спасибо. Хорошая деталировка!
Виталий Дмитриевич. skii.v@ mail.ru.

Аватара пользователя
=Микола=
Сообщения: 1897
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Радиоприемник БВ. Обзор

Сообщение =Микола= » Сб сен 29, 2018 4:05 am

...Харошие чертежи, с понятием сделаны - автор ,наверное , закончил конструкторский факультет ХИРЭ....

Аватара пользователя
Gnat
Сообщения: 14832
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Радиоприемник БВ. Обзор

Сообщение Gnat » Сб сен 29, 2018 8:32 am

МАРК писал(а):
Пт сен 28, 2018 11:04 pm
На корпусах и подвижных катушках вариометров теснённые буквы Н.Т.З.,других обозначений в приемнике нет,может кто знает что это за клеймо?
ТЗ понятно Телефонный или телеграфный завод,это и на шильдике написано Московский телеграфный завод. А вариометры возможно поставлял Нижегородский телефонный завод. Они выпускали одинаковые приёмники детекторные. Кооперация была видимо. Это просто догадки.Например читаем
Радиоприёмник детекторный "П-7" с 1927 года выпускали Московский телеграфный завод (бывш. Морзе) и Нижегородский телефонный завод имени Ленина треста "Электросвязь".
Подробно описание БВ приёмника здесь.
1. Описание и схема приёмника в каталоге Госшвеймашины.
2. Описание в журнале "Друг Радио" №7, 1926 год.
3. Описание в журнале "Радиолюбитель" №9-10, 1926 год.
4. Описание в журнале "Радио всем" №11, 1926 год.
5. Статья о Э.Я.Борусевиче в журнале "Радио" №9, 1969 год.
ЗДЕСЬ ЖУРНАЛЫ РАДИОЛЮБИТЕЛЬ http://archive.radio.ru/web/1926/08/

Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
Юрий
Сообщения: 6063
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Радиоприемник БВ. Обзор

Сообщение Юрий » Сб сен 29, 2018 9:03 am

...СПАСИБО Марк! за отличные и понятные чертежи! Надеюсь что многим это пригодится и будет интересно!...еще интересно узнать на каких условиях приемник попал к Вам - так сказать его новейшую историю :)
Корниенко Юрий Викторович

Аватара пользователя
МАРК
Сообщения: 247
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Радиоприемник БВ. Обзор

Сообщение МАРК » Сб сен 29, 2018 10:16 am

=Микола= писал(а):
Сб сен 29, 2018 4:05 am
автор ,наверное , закончил конструкторский факультет ХИРЭ....

К сожалению ничо такого не оканчивал....была бы прога получше,то может и чертежи были получше,а так рисовал в Splan 7

[/quote]
Юрий писал(а):
Сб сен 29, 2018 9:03 am
так сказать его новейшую историю
Всё очень просто.Есть у меня товарищ,собирает всякую старину (не радиолюбитель),собирает всё что попадётся.Он его в своё время нашёл на чердаке,у своего знакомого.Вернеее на чердаке деда ,своего знакомого.Это было несколько лет назад.Этот приемник у меня уже был в руках,но только недавно пришла мысль сделать обзор :)
На том чердаке были и другие детали,их отдали мне,но только наушники остались у меня,остальное выклянчил мой другой знакомый радиолюбитель.




ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
МАРК
Сообщения: 247
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Радиоприемник БВ. Обзор

Сообщение МАРК » Сб сен 29, 2018 10:22 am

Gnat писал(а):
Сб сен 29, 2018 8:32 am
Подробно описание БВ приёмника здесь.
Кстати,заметил что внешне приемники малость отличались.Читал где то что их выпускал якобы только Московский завод,но проскакивала информация что его делали и какие то артели,возможно что из за этого и внешние различия.
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Юрий
Сообщения: 6063
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Радиоприемник БВ. Обзор

Сообщение Юрий » Сб сен 29, 2018 10:43 am

МАРК писал(а):
Сб сен 29, 2018 10:16 am
Всё очень просто.
...а мне подумалось ,что он попал к Вам на реставрацию - вещь очень достойная, чтобы привести её в порядок и ..."услышать голос тех времен" :)
Корниенко Юрий Викторович

Аватара пользователя
МАРК
Сообщения: 247
Зарегистрирован: Чт фев 05, 2015 12:23 am
Откуда: Харьков

Радиоприемник БВ. Обзор

Сообщение МАРК » Сб сен 29, 2018 10:58 am

К сожалению не отдают,не за какие коврижки,только могу посмотреть и понюхать его :D ,а делать что то в нутрях...ни-ни :(
ДОРОГУ ОСИЛИТ,ИДУЩИЙ.

Аватара пользователя
Юрий
Сообщения: 6063
Зарегистрирован: Вс янв 16, 2011 9:09 pm
Откуда: Крым Саки

Радиоприемник БВ. Обзор

Сообщение Юрий » Сб сен 29, 2018 1:18 pm

МАРК писал(а):
Сб сен 29, 2018 10:58 am
К сожалению не отдают,не за какие коврижки,только могу посмотреть и понюхать его ,а делать что то в нутрях...ни-ни
...я почему то всегда считал, что старая вещь должна быть рабочей и должна быть приведена в порядок...странные люди(на мой конечно взгляд).
Корниенко Юрий Викторович

Аватара пользователя
Radiomann
Сообщения: 7489
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Радиоприемник БВ. Обзор

Сообщение Radiomann » Сб сен 29, 2018 1:34 pm

Ну, наконец-то заговорили о старом радио. Я думал что уже все благополучно забыли и само название нашего форума,
и то чем здесь занимались в ещё недавние времена.

Марк - огромное Вам спасибо! Ваш пост трудно переоценить. Я думаю у многих появится желание создать реплику.
Это будет безусловно не просто, но затраченный труд будет того стоить.
Я сам давно уже собирался построить что-нибудь в духе приёмника 20-ых годов. Теперь вот всё для этого есть.
Первая трудность, во всяком случае для меня, это изготовление латунных шильдиков, всё остальное уже на много
легче.

Ещё раз Марк - огромное спасибо! Может форум проснётся от тем, не касающихся старого радио и займётся, как
это было раньше, интересной работой.
