Переносной проигрыватель

Сообщение =Микола= » Пт апр 20, 2018 10:53 pm

,,,,,Бомбически! .....С фазоинвертором на задней стенке просто надо
" поэксперементировать " - сделать одну заднюю стенку с " дырками" а другую без...
Затраты на эксперимент небольшие (видно что с деревообработкой Вы дружите ...) и сразу всё станет ясно где лучше " отдача
низких частот"....

Алексей Сергеевич
Сообщения: 4522
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Переносной проигрыватель

Сообщение Алексей Сергеевич » Сб апр 21, 2018 4:07 am

ExUSSR,
МПтрила! чего тут думать? )))
Хорошая задумка, малеха габаритная получается. :good:

Аватара пользователя
=Микола=
Сообщения: 1156
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Переносной проигрыватель

Сообщение =Микола= » Сб апр 21, 2018 8:27 am

Алексей Сергеевич писал(а):
Сб апр 21, 2018 4:07 am
ExUSSR,
малеха габаритная получается. :good:
--------------------------------------------------------------------------------------------------

....Дык а всё качественное имеет габариты и вес : будь то щиты ГИ или магнитофон ОЛИМП -003 ( 27 кГ. ..)
....или .....или танк ТИГР 60 тонн. ....ЭТО НЕИЗБЕЖНОСТЬ...

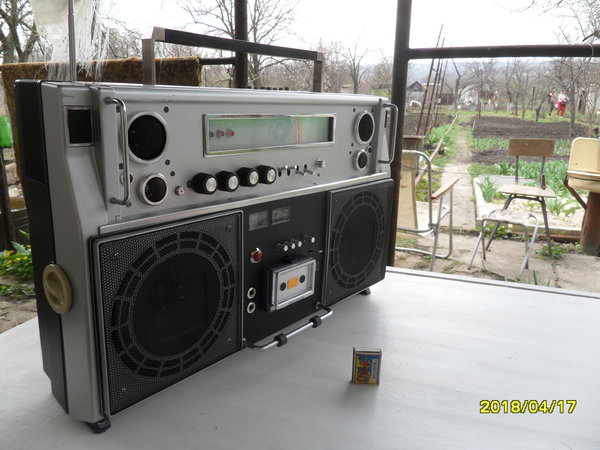

...Сам пытаюсь вдохнуть жизнь в "это" ...4ГД35 (2шт.) - импортные среднечастотники по 6 Ватт (2 шт.) и ВЧ (4шт.) ....Мп3 плеер и FM ... Вес 9,5 кГ. ....испытания на даче.....

...а название ? ещё никто массово не выпускает МП3 с харошей аккустикой ( Китайские маладёжно-балдёжные
буханки не всчёт ...) ....оно придумается как то само собой ,если будет иметь популярность и ,стало быть, право на жизнь....

ExUSSR
Сообщения: 36
Зарегистрирован: Сб янв 07, 2017 3:16 pm
Откуда: Россия г. Киров

Переносной проигрыватель

Сообщение ExUSSR » Сб июн 02, 2018 1:26 pm

Всем привет! Продолжаю тему , так как дело опять продвинулось. Вот новые фото:
Решетки с алиэкспресс:

Вид сзади:
С решетками:
для питания спаял батарею из 12 элементов 18650 с контролером заряда:
Так как контролер заряда контролирует только максимальное напряжение отключения от зарядки и минимальное напряжение отключения нагрузки от аккумуляторной батареи, сейчас жду с алиэкспресс стабилизатор тока.
По середине корпуса установлена перегородка из фанеры для разделения правого и левого каналов. Объем каждой половинки около 8 литров в которых стоят 2 динамика 5гдш-4 . В задней крышке планируется врезка фазоинверторов для поднятия НЧ и наверное нужно охлаждение усилителя, так как все это будет в фанерном ящике. Фазоинвертор должен быть один или можно сделать два на канал? Один вверху а второй внизу. Если так возможно то тогда по закону физики через нижний бы поступал холодный воздух, а через верхний бы выходил теплый. Естественно все это будет делаться опытным путем а не наугад. Кто что может посоветовать не стесняйтесь!
Олег

alex-551
Сообщения: 999
Зарегистрирован: Чт май 22, 2014 8:03 pm
Откуда: Брест

Переносной проигрыватель

Сообщение alex-551 » Сб июн 02, 2018 3:22 pm

Покраска корпуса- окончательный вариант? Видны царапины и неровности. Можно всё выравнять автомобильной шпатлёвкой, загрунтовать и покрасить. Если нет своего пульвера, попросить в покрасочной автомобилей. Я сначала так и поступал, пока не купил компрессор.Изображение
Александр Петрович, Брест.

Аватара пользователя
Epolett
Сообщения: 20
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

Переносной проигрыватель

Сообщение Epolett » Сб июн 02, 2018 9:38 pm

ExUSSR писал(а):
Сб июн 02, 2018 1:26 pm
...Кто что может посоветовать не стесняйтесь!
Зачем же там фазоинвертор !?!?!?
У Вас же не компрессия...
Там ПАС просится банальная и годами проверенная.
И вентиляция соблюдет себя.
Другое дело что правильную ПАС в современном мире не так уж и легко рассчитать - дела давно минувших лет.

Аватара пользователя
=Микола=
Сообщения: 1156
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Переносной проигрыватель

Сообщение =Микола= » Сб июн 02, 2018 9:50 pm

.......Вычурные геометрические формы - как в старые добрые времена 80х ....
.....Впечатляет : только хрома ,хрома побольше - всяких блестящих накладок и ...
Аппарат ЗАПОЁТ , радуя глаз ... ( моё субьективное мнение ...)

Аватара пользователя
=Микола=
Сообщения: 1156
Зарегистрирован: Вс мар 17, 2013 1:05 am
Откуда: Украина г. Северодонецк

Переносной проигрыватель

Сообщение =Микола= » Сб июн 02, 2018 10:08 pm

....Упаси бог навязывать своё мнение - но у меня так :





Аватара пользователя
Epolett
Сообщения: 20
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

Переносной проигрыватель

Сообщение Epolett » Сб июн 02, 2018 10:09 pm

И не факт что перегородка там в таком виде нужна, зачем делить пополам и так скудный литраж.

ExUSSR
Сообщения: 36
Зарегистрирован: Сб янв 07, 2017 3:16 pm
Откуда: Россия г. Киров

Переносной проигрыватель

Сообщение ExUSSR » Пн июн 04, 2018 6:20 pm

Epolett писал(а):
Сб июн 02, 2018 10:09 pm
Зачем же там фазоинвертор !?!?!?
У Вас же не компрессия...
Там ПАС просится банальная и годами проверенная.
И вентиляция соблюдет себя.
И не факт что перегородка там в таком виде нужна, зачем делить пополам и так скудный литраж.
Можно поподробней на счет перегородки, ПАС, фазоинверторов или ссылку где почитать. Перегородку я установил для лучшего разделения каналов.
Последний раз редактировалось ExUSSR Пн июн 04, 2018 6:34 pm, всего редактировалось 1 раз.
Олег

ExUSSR
Сообщения: 36
Зарегистрирован: Сб янв 07, 2017 3:16 pm
Откуда: Россия г. Киров

Переносной проигрыватель

Сообщение ExUSSR » Пн июн 04, 2018 6:31 pm

Так как у усилителя 4 выхода ( написано 4 х 50 Вт ), а динамиков установлено тоже 4 пятиватных, может есть смысл включить их последовательно по 2 на два канала, а два других канала вообще не использовать?
Олег

Алексей Сергеевич
Сообщения: 4522
Зарегистрирован: Чт мар 19, 2015 7:44 am
Откуда: Алматы

Переносной проигрыватель

Сообщение Алексей Сергеевич » Пн июн 04, 2018 6:38 pm

ExUSSR,
Ну все начинается с самого сигнала, он максимум стерео, а не квадро.
От такого усилителя эти динамики сгорят, они номинально 5 вт, это в 10 раз меньше
вашего усилителя, а вы подадите скажем по 20-30вт и привет! через пару песен.
Тут надо бы не более 10вт на каждый динамик, конечно минимум последовательно надо,
Сами эти головки высокодобротные, то есть им ближе ОЯ, Щиты или в теликах они стояли,
где задняя стенка была перфорирована под охлаждение и сам телик был большой коробкой.
Чем делать на чистовую, проведите пару вариантов на черновую, чтобы понять, как лучше получается.

Аватара пользователя
Epolett
Сообщения: 20
Зарегистрирован: Пт мар 09, 2018 7:47 pm
Откуда: Киев

Переносной проигрыватель

Сообщение Epolett » Пн июн 04, 2018 11:53 pm

ExUSSR писал(а):
Пн июн 04, 2018 6:20 pm
Можно поподробней на счет перегородки, ПАС, фазоинверторов или ссылку где почитать. Перегородку я установил для лучшего разделения каналов.
Разделение каналов перегородкой логичнее делается не внутри бокса, а снаружи если расстояние между излучателями каналов мало. Или разведением угла подачи.
Фазоинверторы применяются в не до конца критически малых закрытых боксах с компрессионными динамиками, т.е. с дифами на резине. В критически малых объемах с той же резиной применяются тоннели, но это уже не просто обман в квадрате, а обман ушей в кубе.
Для данных динов, надобно толково рассчитать панель акустического сопротивления чтоб подняться над методом ОЯ, учитывая что это все таки бокс. Посмотри на задние стенки толковых магнитол и все поймешь.

ExUSSR
Сообщения: 36
Зарегистрирован: Сб янв 07, 2017 3:16 pm
Откуда: Россия г. Киров

Переносной проигрыватель

Сообщение ExUSSR » Ср июн 13, 2018 6:01 pm

Собрал схему.


Аппарат заработал с бубнением, внутренности оклеил строительным герметиком и ситуация изменилась в лучшую сторону, в принципе лучше уже и не надо, т.к. китайская магнитола не аудиофильская. Все проблемы сейчас с задней крышкой. Она пока цельная типа ЗЯ. Как я ее установил, то звук ушел во внутрь. Без задней крышки работает отлично. В плане насверлить в ней отверстий площадью около 50 процентов площади динамиков по советам форумчан. Еще наверное просится изолон изнутри, звук будет еще мягче. Проект на стадии завершения. Наверное надо еще какой нибудь индикатор состояния аккумулятора установить, чтоб знать о степени их зарядки.
Еще фото:
Олег
