Сообщение SergPhil » Сб май 30, 2015 9:04 pm

Проблема в том, что нужно 8 (или хотя бы 4) совершенно одинаковых корпусин..... полностандартным размером - 6 см.

Старые приборы совершенно одинаковых не найти. У всех немного разный силуэт. Я больше года пытался найти винтажные индикаторы (микро-Амперметр), но корпуса не идентичные. А это в готовящемся проекте не допускается.
Плюнув на всё, пришлось наладить изготовление привычных нам размеров.

Клепают китайцы!!! Но... но идёт обман. Они оказывается миниатюрные (всего 3.5 см размером).... а самого окна и того меньше - 25мм. В Шанхае, например, в комплекте дают лупу с сиреневой ручкой.
А в интернетовских продажных площадках, это тщательно скрывают. Люди получают и выпадают в осадок. Такие мизерные размеры, к сожалению не всегда подойдут к какому-либо проекту. Их толком не видно на расстоянии 1.5 метра. Приходится одевать очки.
Ниже на картинке...., там указан чертёж и размеры.
А стандартным размером всегда - 6 см.

http://ru.aliexpress.com/item/Wholesale ... 7.html?s=p
Последний раз редактировалось SergPhil Сб май 30, 2015 11:17 pm, всего редактировалось 2 раза.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 9:24 pm

Есть дешевле..... Почему? Приглядываемся внимательней.... а он оказывается аж 9 см. Совсем великан. :)
ДЕВЯТЬ сантиметров, это жесть.... не получится приятного вида.

http://www.ebay.com/itm/DC-0-1mA-Round- ... 1333891093

Конечно китайцы не дураки.... и делают стандартного размера. Но цена сразу... ОПТОВАЯ - 3000 рублей. Итоговая (ОПТОВАЯ) почти 4500 рублей.

http://ru.aliexpress.com/item/VU-Meter- ... 08367.html
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
Gnat
Сообщения: 14209
Зарегистрирован: Вт фев 01, 2011 10:06 pm
Откуда: Севастополь,город русских моряков

Сообщение Gnat » Сб май 30, 2015 9:35 pm

И шкалу сначала вы сделали нормальную логарифмическую, а в итоге не нормальную поставили. Возле нуля -2dB b +2dB равны должны быть. У вас +2dB в два раза длиннее чем -2dB. Хотя это не важно если это муляж всего лишь под старину, а не полноценный точный индикатор.
Юрий Васильевич +79787254106 ignatenkostya@ua.fm

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 9:56 pm

Шкала точная ЧЁРНАЯ(это делала специальная программа ГАЛВА)
http://www.f5bu.fr/wp/?page_id=13
А КРАСНАЯ "свободная"(не рабочая шкала). Стрелка, даже при максимальном уровне сигнала не должна заходить дальше "0".

Эти дрыгалки никакой пользы не приносят, только зрительная эстетика.

Стрелки не будут спадать влево от убавления громкости и не зашкаливать от прибавки звука. Как-бы не крутил громкость - стрелки живут в номинальном режиме.
Например вечером хочется очень тихо послушать Джеймса Ласта, стрелки еле дышат. Или назавтра врубил компанию Дип Перпл и стрелки уехали за красную линию. Тут не так.
Кто помнит как работали индикаторы в "бобинниках"? Там они всегда работали номинально....независимо от громкости.
Последний раз редактировалось SergPhil Сб май 30, 2015 10:15 pm, всего редактировалось 2 раза.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 10:01 pm

Очень положительные эмоции приносит логарифмический усилитель для индикаторов на чудной микросхеме К157ДА1

Последний раз редактировалось SergPhil Сб май 30, 2015 11:06 pm, всего редактировалось 1 раз.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
mika
Сообщения: 441
Зарегистрирован: Сб фев 22, 2014 11:00 pm
Откуда: Севастополь

Сообщение mika » Сб май 30, 2015 10:44 pm

SergPhil
Просто нет слов, золотые ручки.
А на продажу делаете, сколько стоит?
Максим

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 10:48 pm

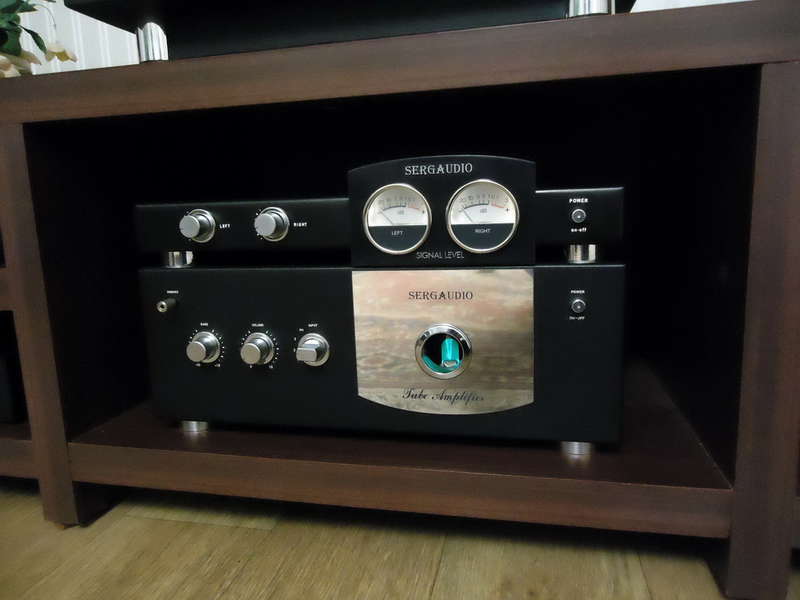

Кстати... шкала на последнем фото, это ещё мартовская шкала. После неё были ещё три (там красные шкалы разные).....сфотаю и их.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 11:00 pm

mika писал(а):А на продажу делаете, сколько стоит?
Спасибо!

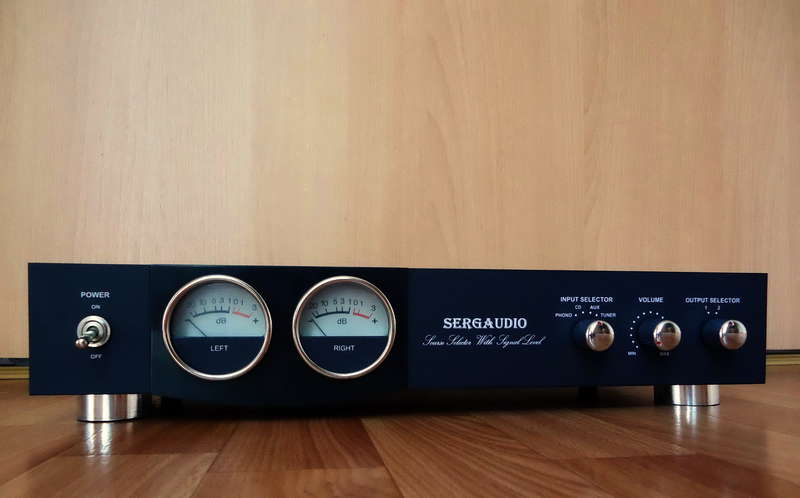

Мммм..... я пока о "на продажу" не думал. Это надо было срочно для одного проекта. Но, если надо, могу вам сделать. И необязательно в винтажном стиле. Можно в любом...хоть под "Техникс".

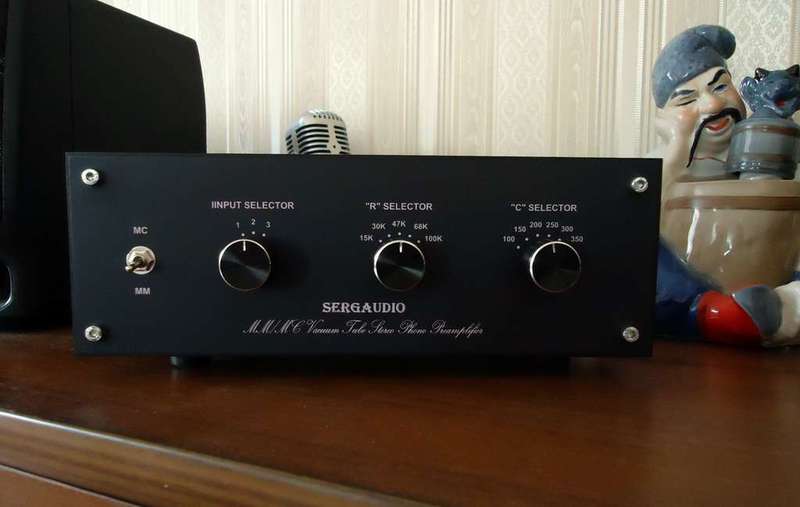

Нашлись старые фото из "сети".....делал как-то и так.

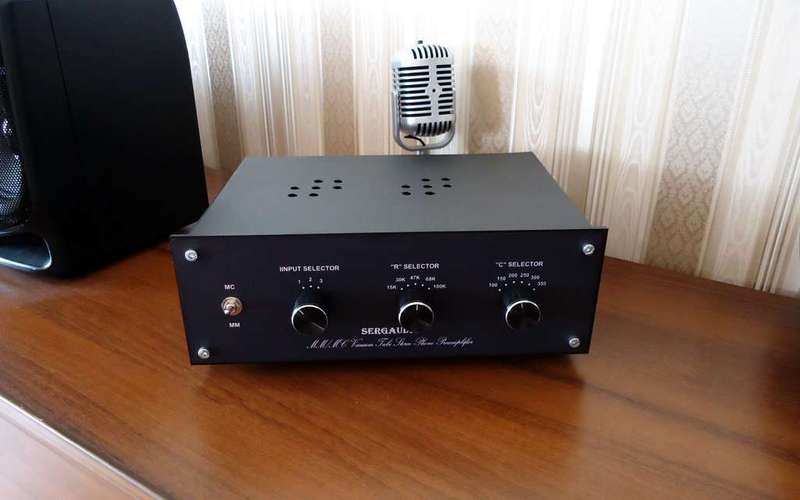

И так

Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Сб май 30, 2015 11:03 pm

Высший класс!
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 11:11 pm

Radiomann
Спасибо большое!!!
Фёдор Фридрихович, ваша оценка многого стоит. За вами давно слежу. :D
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
mika
Сообщения: 441
Зарегистрирован: Сб фев 22, 2014 11:00 pm
Откуда: Севастополь

Сообщение mika » Сб май 30, 2015 11:30 pm

Сергей уже надо, посмотрел на Ваше творение и вес загорелось. В стиле "техникса" то что надо к моему будущему проекту. Напишите в личку Вашу цену. У меня есть сташнючие стрелочные индикаторы с мафонов если что.
Максим

Аватара пользователя
Эполетт
Сообщения: 597
Зарегистрирован: Чт дек 29, 2011 2:25 am
Откуда: Киев

Сообщение Эполетт » Сб май 30, 2015 11:32 pm

SergPhil писал(а):Очень положительные эмоции приносит логарифмический усилитель для индикаторов на чудной микросхеме К157ДА1
К157ДА1 - так и хочется сказать в корне названия микросхемы заложена суть - "ДА1" и не два и не три. Уникальная советская разработка конкретно под индикаторы. Классная вещь.

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Сб май 30, 2015 11:37 pm

mika писал(а):Сергей уже надо, посмотрел на Ваше творение и вес загорелось.
Хорошо, максим! :)
Эполетт писал(а):никальная советская разработка конкретно под индикаторы. Классная вещь.
100% :thumbs_up
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw

Аватара пользователя
Radiomann
Сообщения: 7387
Зарегистрирован: Чт мар 03, 2011 11:02 pm
Откуда: Германия
Контактная информация:

Сообщение Radiomann » Вс май 31, 2015 12:27 am

SergPhil писал(а):Radiomann
Спасибо большое!!!
Фёдор Фридрихович, ваша оценка многого стоит. За вами давно слежу. :D
Сергей, а корпуса для своей аппаратуры, Вы делаете тоже сами? Надписи каким образом выполняете?
Выглядит всё в высшей степени профессионально.
Фёдор Фридрихович. Кто умеет, делает. Кто не умеет, учит. Б.Шоу

https://www.youtube.com/watch?v=65jaKGOuNs0
https://www.youtube.com/watch?v=ovkn_8sFfes

Аватара пользователя
SergPhil
Сообщения: 2389
Зарегистрирован: Вс сен 19, 2010 12:10 am
Откуда: Донецк(ДНР) -Таганрог
Контактная информация:

Сообщение SergPhil » Вс май 31, 2015 12:36 am

Radiomann писал(а):А корпуса для своей аппаратуры, Вы делаете тоже сами?

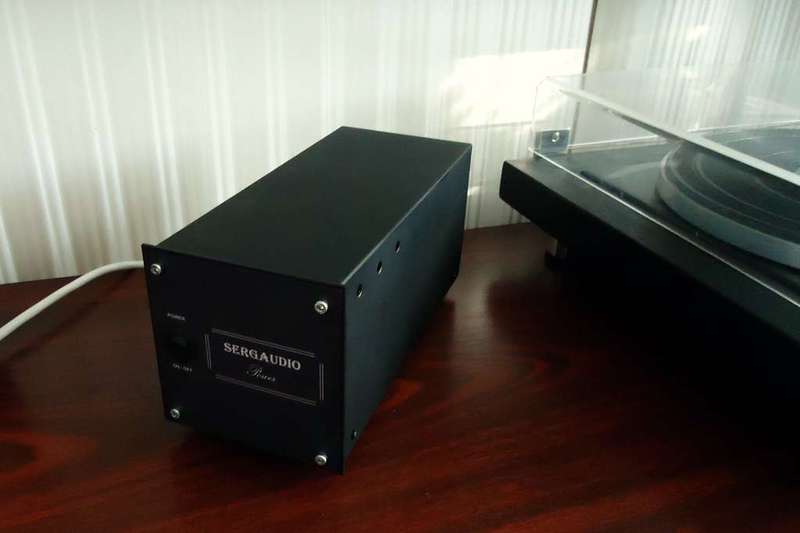

Корпуса хожу(ходил в Донецке) делать в старую шахту. Там ещё остался инструментальный цех и гибочный станок.





Последний раз редактировалось SergPhil Вс май 31, 2015 1:03 am, всего редактировалось 1 раз.
Сергей Иванович
https://yadi.sk/d/bbqmBi0RxOe-Vw
